Macleod Stack案例

从一个简单的系统开始，基底是BK7玻璃，5 mm厚，两边镀膜，入射和出射介质都为空气。目标是产生一个长波通滤波器，阻带区间是400 nm-600 nm，通带区间是635 nm-1000 nm。我们在基底的任一侧放置四分之一波膜堆，改变参考波长，使其覆盖整个阻带，为了提高通带区域的透射率，我们需要进行细化设计。初始设计为：

Coating1：(HL)^15H     λ0=440nm

Coating2：(HL)^15H     λ0=550nm

H表示Ta2O5， L 表示SiO2 。



在这里我们用动态图工具选择参考波长，这样可以完全覆盖整个阻带。之后我们通过优化去除通带的波纹。除了两边的最外4层，将其他层都锁定，使得在优化过程中可以先忽略阻带部分注意这只是个初始的设计，后边去除纹波时还要做调整。

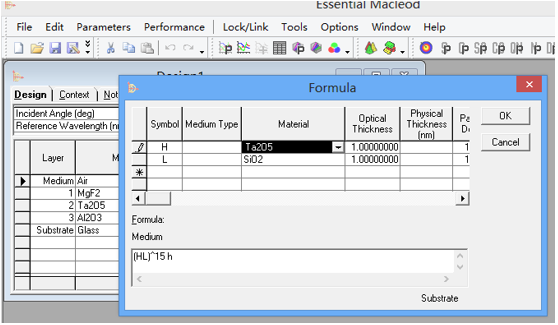

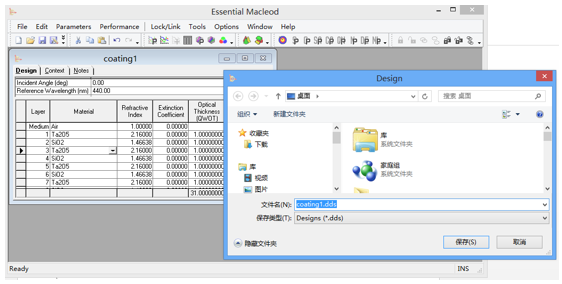

该系统如图1-1所示。将该系统输入到一个堆栈文件中，我们首先要说明它有三层介质，入射介质是空气，
