TI 硬件SPI调试

这久在做一个无线数传模块的驱动，需要写一个CC2530的SPI驱动，结果弄了两个晚上，这个芯片有些地方实在是很有意思。

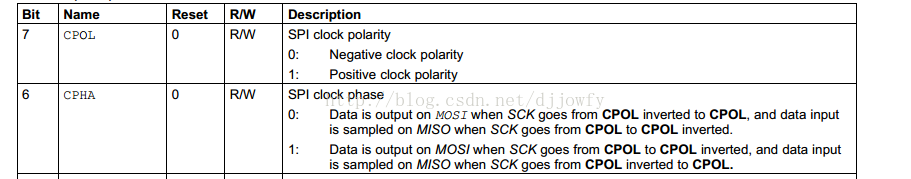

它的datasheet里面对于SPI的极性和相位的解释，很复杂。


其实，这里完全可以说的比较明了。
CPOL为0时，空闲的时候SCK为低电平。当CPOL为1时，空闲的时候SCK为高电平。
CPHA呢，当等于1时，在第二个边沿采样，当它为0时，在第一个边沿采样。

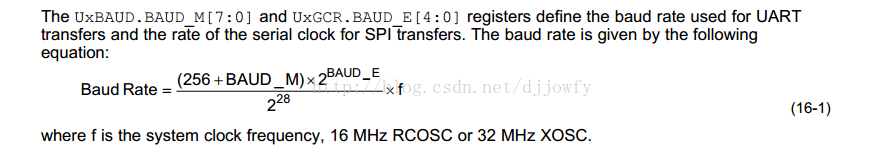

然后，对于SPI速率的配置，给了个公式

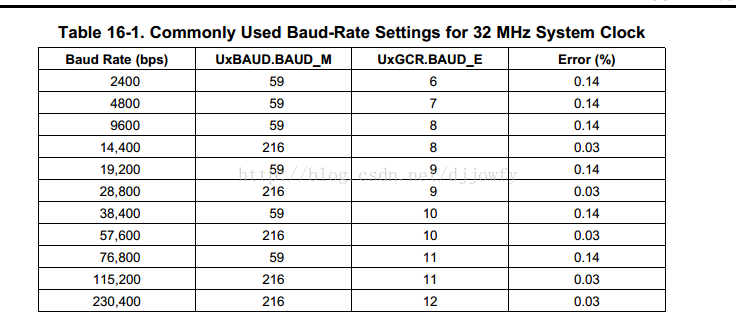

不过，这公式我个人认为不太实用，毕竟SPI通信，尽量还是用那几个经典的波特率，下面的这张表，这比上面这公式实用的多。

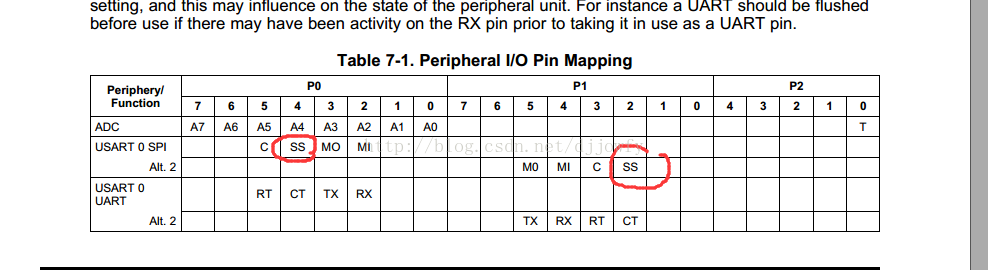

接着，引脚的选择，datasheet里面又给了张表，

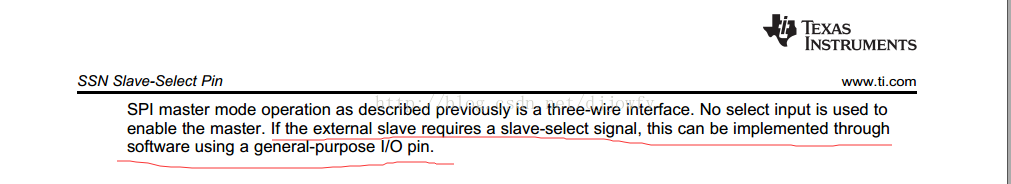

这个SSN脚是从机可以把这个映射到外设，但是主机就不用拘于这个引脚，因为



它说主机需要自己选择SSN脚，用GPIO模式，软件控制。所以任意GPIO脚都行。

接着重头戏来了。CC2530作为主机时候的发送比较简单，只用配置好后，像UXBUFF里面写入数据，这时它就会自动发送，这时，只用一直读取UxCSR.TX_BYTE位就行，当它为1时就发送完成了。

void SPI_Write(unsigned char Command)

{

  U1DBUF = Command;

  while (!(U1CSR&0x02)){} //等待发送完成

  U1CSR &= 0xFD;//复位

 }

<span style="font-family:Microsoft YaHei;font-size:18px;">void SPI_Write(unsigned char Command)
{

  U1DBUF = Command;
  while (!(U1CSR&0x02)){} //等待发送完成
  U1CSR &= 0xFD;//复位

}</span>

但是CC2530作为主机时候的接收就比较奇葩。因为它的设计机制实在是天马行空。它把UxBUFF变成了一个doubleBUFF，然后在发送的同时，它就开启了接收。

因为速率是匹配的，所以，发送完成的时候，接收也就完成了。所以，为了和正常的外设联调，当我们需要读取数据时，我们需要先向UxBUFF里面灌进数据，这样才能输出时钟，然后读的标志位是UxCSR.TX_BYTE，并不是UxCSR.RX_BYTE！！！

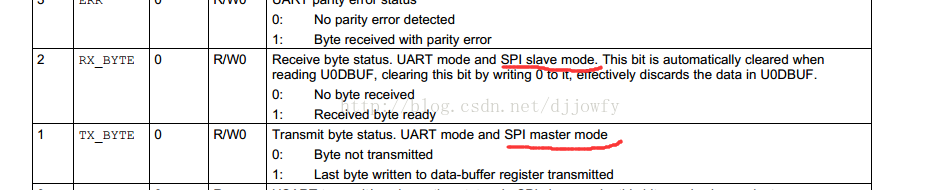

由上图可以知道，RX_BYTE只有在从机模式的时候才有效，TX_BYTE则在主机模式的时候才有效。
下面附上接收代码。

1. unsigned char SPI_Read(void)
2. {
3.   U1DBUF = 0x00;//废数据，为了输出SCK时钟
4.   while (!(U1CSR&0x02)){} //等待发送完成
5.   U1CSR &= 0xFD;//复位
6.   unsigned char temp = U1DBUF;//读取UxBUFF时，硬件会自动清零
7.   return temp;
8. }
