本文围绕STM32与GD25Q32芯片展开，介绍了使用方式及接线、操作方法。详细阐述了GD25Q32芯片的特点、内存分配、相关指令，还介绍了SPI协议的概述、模式。最后说明了编程部分，包括读取芯片ID，编写便于移植的SPI和GD25Q32代码。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、使用方式及接线：

硬件SPI，软件片选CS（PA4）

STM32F407（主机）

GD25Q32（从机）

说明

PA4（SPI1_NSS）

CS(NSS)

片选线

PA5（SPI1_SCK）

CLK

时钟线

PA6（SPI_MISO）

DO(IO1)(MISO)

主机输入从机输出线

PA7（SPI_MOSI）

DI(IO0)(MOSI)

主机输出从机输入线

二、操作：

写入一串数据（嘉立创）

GD25Q32E-Rev1.3 (szlcsc.com)https://atta.szlcsc.com/upload/public/pdf/source/20240402/EEA34CC25AEF519FAE78D6FF38362CF4.pdf

三、GD25Q32简介

1.简介

GD25Q32是一种常见的串行闪存器件，它采用SPI（Serial Peripheral Interface）接口协议，具有高速读写和擦除功能，可用于存储和读取数据。GD25Q32芯片容量为32 Mbit（4 MB），其中名称后的数字代表不同的容量选项。不同的型号和容量选项可以满足不同应用的需求，通常被用于嵌入式设备、存储设备、路由器等高性能电子设备中。

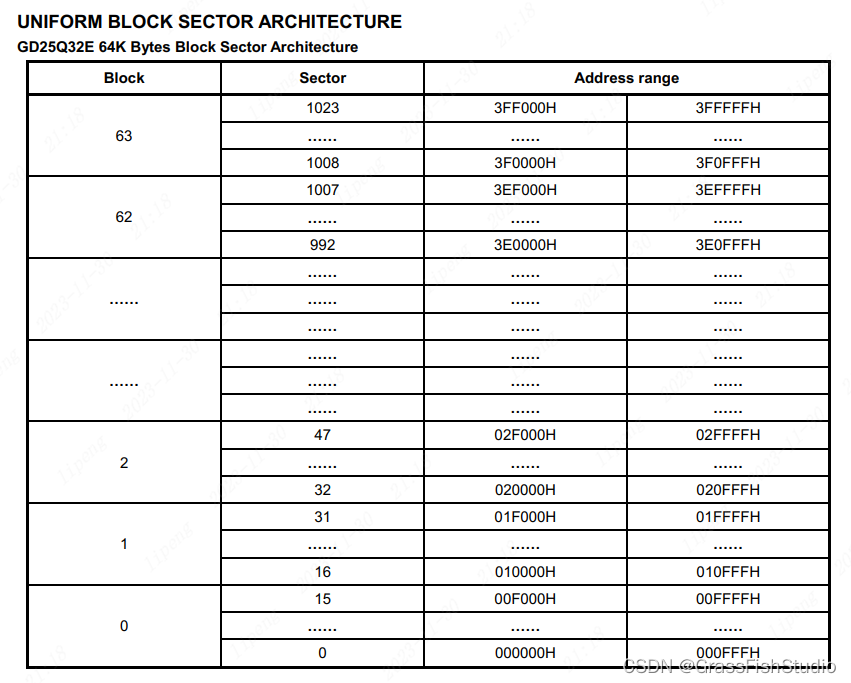

GD25Q32闪存芯片的内存分配是按照扇区（Sector）和块（Block）进行的，每个扇区的大小为4KB，每个块包含16个扇区，即一个块的大小为64KB。

2.技术手册


3.主要参数

芯片容量每颗芯片块数量每个块大小每块扇区数量每个扇区大小
32Mbit（4MB）6464KB164KB


3.芯片相关指令

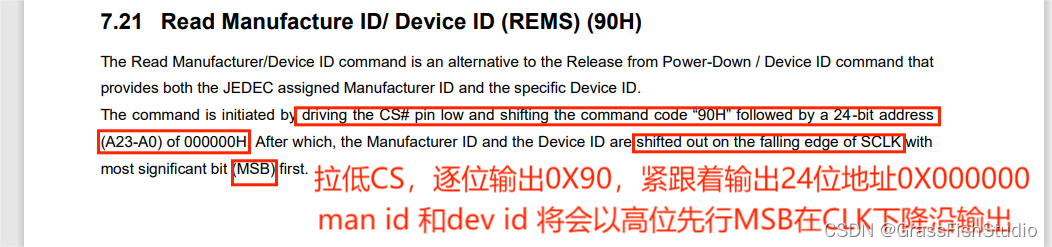

3.1读ID


//读取芯片ID
//读取设备ID
uint16_t GD25Q32_readID(void)
{
    uint16_t  temp = 0;
    //将CS端拉低为低电平
    W25QXX_CS_ON(0);
    //发送指令90h
    spi_read_write_byte(0x90);//发送读取ID命令
    //发送地址  000000H
    spi_read_write_byte(0x00);
    spi_read_write_byte(0x00);
    spi_read_write_byte(0x00);

    //接收数据
    //接收制造商ID
    temp |= spi_read_write_byte(0xFF)<<8;
    //接收设备ID
    temp |= spi_read_write_byte(0xFF);
    //恢复CS端为高电平
    W25QXX_CS_ON(1);
    //返回ID
    return temp;
}

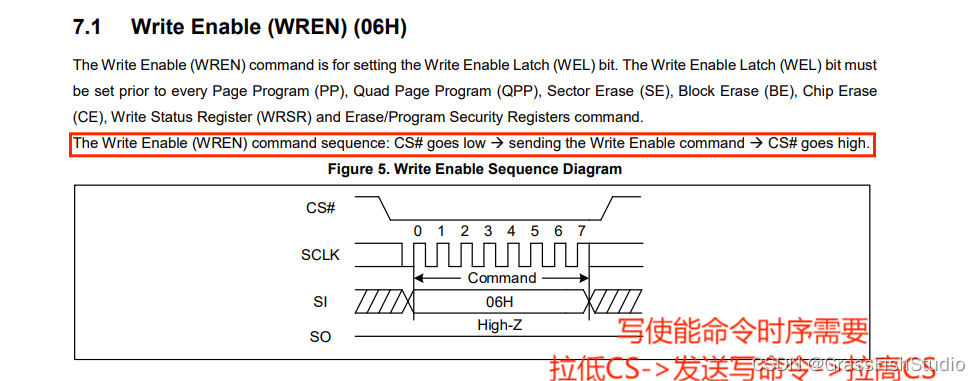

3.2写使能


//发送写使能
void GD25Q32_write_enable(void)
{
    //拉低CS端为低电平
    W25QXX_CS_ON(0);
    //发送指令06h
    spi_read_write_byte(0x06);
    //拉高CS端为高电平
    W25QXX_CS_ON(1);
}

 3.3忙碌状态

在GD25Q322的数据手册中，有3个状态寄存器，可以判断当前GD25Q32是否正在传输、写入、读取数据等，我们每一次要对GD25Q32进行操作时，需要先判断GD25Q32是否在忙。如果在忙的状态，我们去操作GD25Q32，很可能会导致数据丢失，并且操作失败。而判断是否忙，是通过状态寄存器1的S0为进行判断，状态寄存器1的地址为0X05。

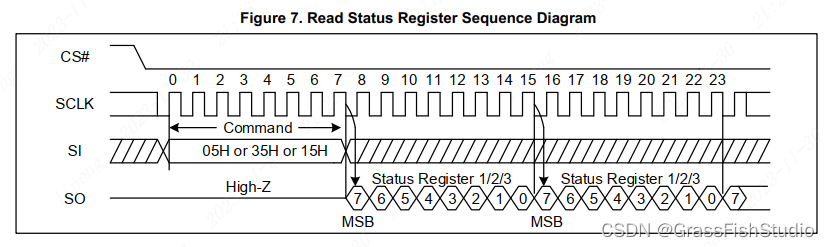

读取状态寄存器的时序图如下：

  1. 拉低CS端为低电平；

  2. 发送指令05h（0000_0101）；

  3. 接收状态寄存器值；

  4. 恢复CS端为高电平；


/**********************************************************
 * 函 数 名 称：GD25Q32_wait_busy
 * 函 数 功 能：检测线路是否繁忙
 * 传 入 参 数：无
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
**********************************************************/
void GD25Q32_wait_busy(void)
{
    unsigned char byte = 0;
    do
     {
        //拉低CS端为低电平
        W25QXX_CS_ON(0);
        //发送指令05h
        spi_read_write_byte(0x05);
        //接收状态寄存器值
        byte = spi_read_write_byte(0Xff);
        //恢复CS端为高电平
        W25QXX_CS_ON(1);
     //判断BUSY位是否为1 如果为1说明在忙，重新读写BUSY位直到为0
     }while( ( byte & 0x01 ) == 1 );
}

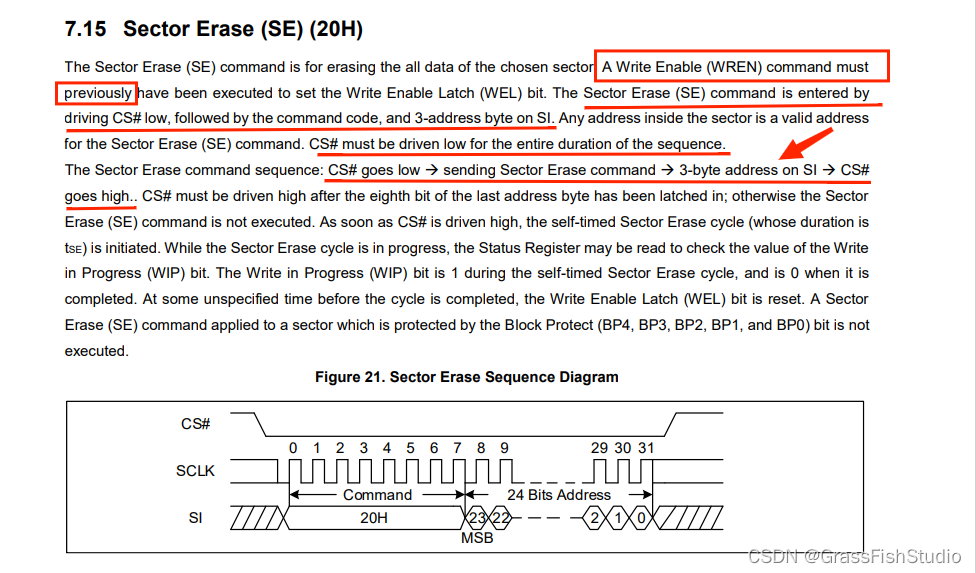

 3.4扇区擦除

发送写使能->CS拉低->擦除扇区命令（20H）->三字节（24位）地址->CS拉高


/**********************************************************
 * 函 数 名 称：GD25Q32_erase_sector
 * 函 数 功 能：擦除一个扇区
 * 传 入 参 数：addr=擦除的扇区号
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：addr=擦除的扇区号，范围=0~15
**********************************************************/
void GD25Q32_erase_sector(uint32_t addr)
{
        //计算扇区号，一个扇区4KB=4096
        addr *= 4096;
        GD25Q32_write_enable();  //写使能
        GD25Q32_wait_busy();     //判断忙，如果忙则一直等待
        //拉低CS端为低电平
        W25QXX_CS_ON(0);
        //发送指令20h
        spi_read_write_byte(0x20);
        //发送24位扇区地址的高8位
        spi_read_write_byte((uint8_t)((addr)>>16));
        //发送24位扇区地址的中8位
        spi_read_write_byte((uint8_t)((addr)>>8));
        //发送24位扇区地址的低8位
        spi_read_write_byte((uint8_t)addr);
        //恢复CS端为高电平
        W25QXX_CS_ON(1);
        //等待擦除完成
        GD25Q32_wait_busy();
}

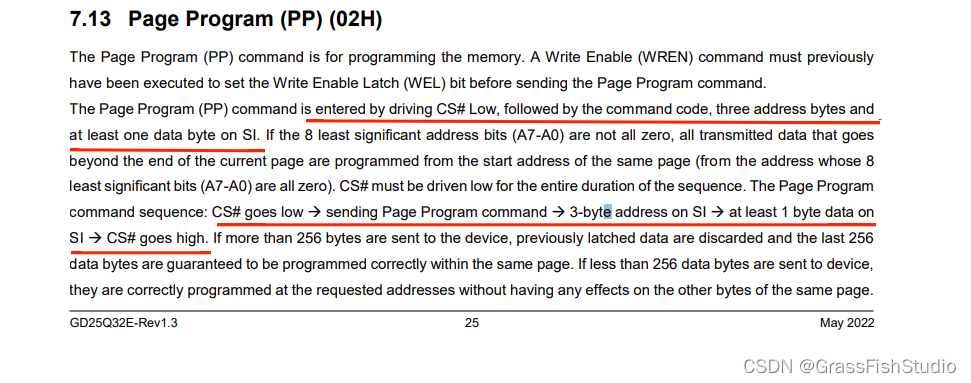

3.5 写入数据

CS拉低--》写入数据命令（0X02）--》3个字节地址（24bit）--》写入至少一个字节--》CS拉高


/**********************************************************
 * 函 数 名 称：GD25Q32_write
 * 函 数 功 能：写数据到GD25Q32进行保存
 * 传 入 参 数：buffer=写入的数据内容        addr=写入地址        numbyte=写入数据的长度
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
**********************************************************/
void GD25Q32_write(uint8_t* buffer, uint32_t addr, uint16_t numbyte)
{
    unsigned int i = 0;
    //擦除扇区数据
    GD25Q32_erase_sector(addr/4096);
    //写使能
    GD25Q32_write_enable();
    //忙检测
    GD25Q32_wait_busy();
    //写入数据
    //拉低CS端为低电平
    W25QXX_CS_ON(0);
    //发送指令02h
    spi_read_write_byte(0x02);
    //发送写入的24位地址中的高8位
    spi_read_write_byte((uint8_t)((addr)>>16));
    //发送写入的24位地址中的中8位
    spi_read_write_byte((uint8_t)((addr)>>8));
    //发送写入的24位地址中的低8位
    spi_read_write_byte((uint8_t)addr);
    //根据写入的字节长度连续写入数据buffer
    for(i=0;i<numbyte;i++)
    {
        spi_read_write_byte(buffer[i]);
    }
    //恢复CS端为高电平
    W25QXX_CS_ON(1);
    //忙检测
    GD25Q32_wait_busy();
}

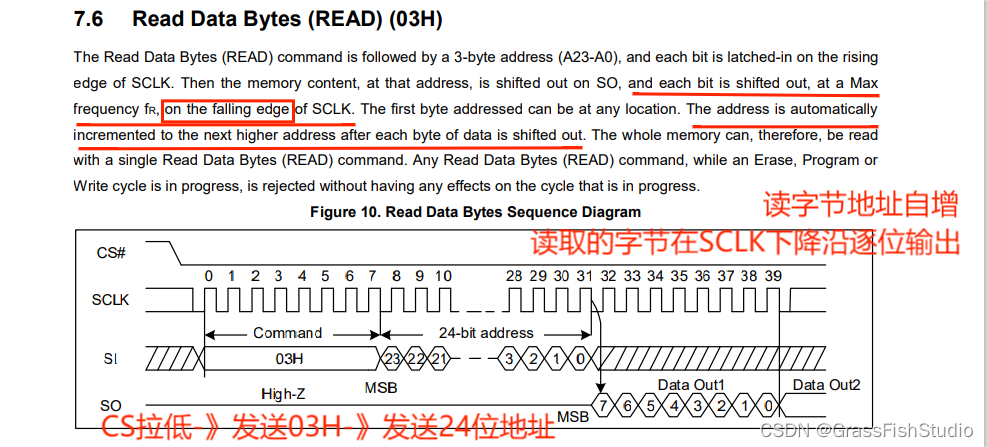

3.6读取数据

CS拉低-》发送读取命令0X03-》发送24位地址


/**********************************************************
 * 函 数 名 称：GD25Q32_read
 * 函 数 功 能：读取GD25Q32的数据
 * 传 入 参 数：buffer=读出数据的保存地址  read_addr=读取地址   read_length=读去长度
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
**********************************************************/
void GD25Q32_read(uint8_t* buffer,uint32_t read_addr,uint16_t read_length)
{
        uint16_t i;
        //拉低CS端为低电平
        W25QXX_CS_ON(0);
        //发送指令03h
        spi_read_write_byte(0x03);
        //发送24位读取数据地址的高8位
        spi_read_write_byte((uint8_t)((read_addr)>>16));
        //发送24位读取数据地址的中8位
        spi_read_write_byte((uint8_t)((read_addr)>>8));
        //发送24位读取数据地址的低8位
        spi_read_write_byte((uint8_t)read_addr);
        //根据读取长度读取出地址保存到buffer中
        for(i=0;i<read_length;i++)
        {
            buffer[i]= spi_read_write_byte(0XFF);
        }
        //恢复CS端为高电平
        W25QXX_CS_ON(1);
}

四、SPI介绍

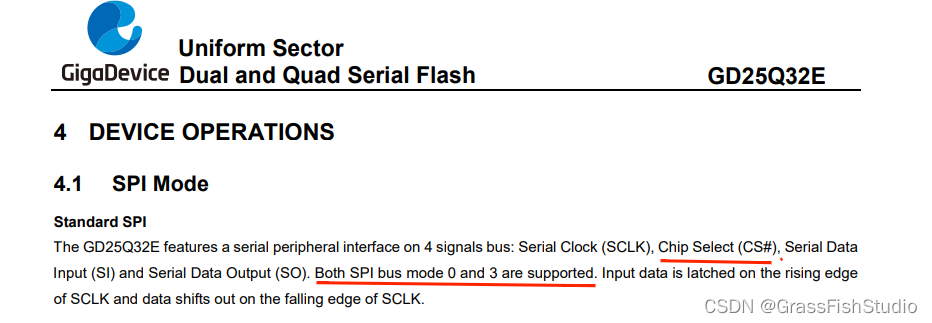

1.上面所述的FLASH芯片的SPI模式


2.SPI概述



在SPI协议中，主设备是通信的发起方和控制方，而从设备则是被动接收和响应主设备的命令和数据。主设备通过时钟信号来同步数据传输，同时使用多个双向数据线来实现数据的传输和接收。

SPI协议是一种全双工通信方式，意味着主设备和从设备可以同时发送和接收数据。它还使用一种选择信号（通常称为片选或使能信号），用于选择与主设备进行通信的特定从设备。

3.SPI模式

SPI协议定义了多种传输模式，也称为SPI模式或时序模式，用于控制数据在时钟信号下的传输顺序和数据采样方式。SPI的传输模式主要由两个参数决定：时钟极性 (CKPL) 和相位 (CKPH)。 时钟极性 (CKPL)：时钟极性定义了时钟信号在空闲状态时的电平。

CKPL = 0：时钟信号在空闲状态时为低电平。

CKPL = 1：时钟信号在空闲状态时为高电平。

时钟相位 (CKPH)：相位定义了数据采样和更新发生在时钟信号的哪个边沿上。

CKPH = 0：数据采样发生在时钟的第一个边沿，数据更新发生在第二个边沿。

CKPH = 1：数据采样发生在时钟的第二个边沿，数据更新发生在第一个边沿。

以下是常见的SPI模式：

  1. 模式0（CKPL=0，CKPH=0）：

- 时钟极性（Clock Polarity）为0，表示时钟空闲状态为低电平。

- 时钟相位（Clock Phase）为0，表示数据在时钟信号的第一个边沿（时钟上升沿）进行采样和稳定。

  1. 模式1（CKPL=0，CKPH=1）：

- 时钟极性为0，时钟空闲状态为低电平。

- 时钟相位为1，数据在时钟信号的第二个边沿（时钟下降沿）进行采样和稳定。

  1. 模式2（CKPL=1，CKPH=0）：

- 时钟极性为1，时钟空闲状态为高电平。

- 时钟相位为0，数据在时钟信号的第一个边沿（时钟下降沿）进行采样和稳定。

  1. 模式3（CKPL=1，CKPH=1）：

- 时钟极性为1，时钟空闲状态为高电平。

- 时钟相位为1，数据在时钟信号的第二个边沿（时钟上升沿）进行采样和稳定。

 GD25Q32手册中指出模式0和模式3都是支持的，如下配置即为模式三


 五、编程

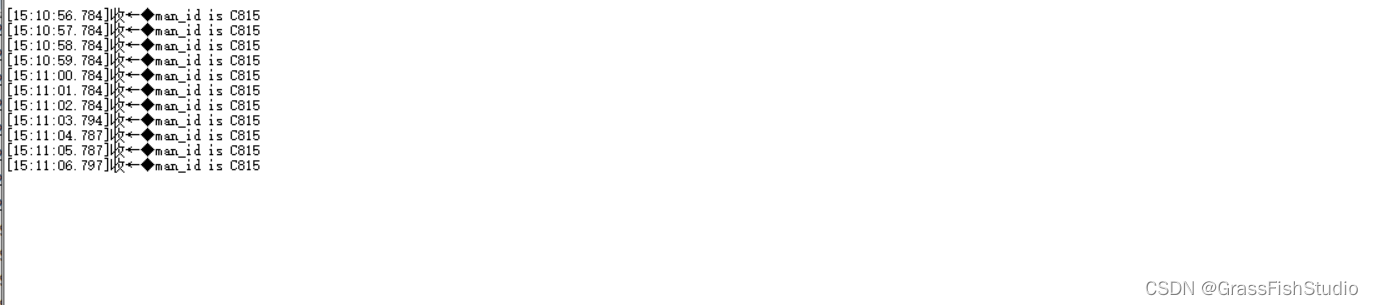

1.先读取ID，我贴的GD25Q32ESIG芯片ID为C815


/*
 * 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
 * 开发板官网：www.lckfb.com
 * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
 * 立创论坛：club.szlcsc.com
 * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
 * 不靠卖板赚钱，以培养中国工程师为己任
 */
#include "board.h"
#include "bsp_uart.h"
#include "stdio.h"
#include "sys.h"

#define CS_HIGH GPIO_SetBits(GPIOA,GPIO_Pin_4)
#define CS_LOW GPIO_ResetBits(GPIOA,GPIO_Pin_4)
/*
 *初始化SPI的GPIO
 *PA4--SPI1_NSS
 *PA5--SPI1_SCK
 *PA6--SPI1_MISO
 *PA7--SPI1_MOSI
 */
void SpiGpio_Init(void)
{
//1.1复用GPIO
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource5,GPIO_AF_SPI1);
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource6,GPIO_AF_SPI1);
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource7,GPIO_AF_SPI1);
//1.2初始化GPIO PA4 PA5 PA6 PA7
	GPIO_InitTypeDef  GPIO_InitStructure;
  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

	/*配置MISO*/
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	/*配置MOSI*/
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	/*配置CS*/
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
//1.3拉高CS
  CS_HIGH;
}

/*
 *初始化SPI1
 */
void Spi_Init(void)
{
	//2.1初始化gpio
   SpiGpio_Init();
	//2.2配置Spi
	SPI_InitTypeDef SPI_InitStruct;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
	SPI_InitStruct.SPI_BaudRatePrescaler=SPI_BaudRatePrescaler_2;  //84MHZ/4=21MHZ
	SPI_InitStruct.SPI_CPHA=SPI_CPHA_2Edge; //第二个边沿有效
	SPI_InitStruct.SPI_CPOL=SPI_CPOL_High;  //高电平有效
	SPI_InitStruct.SPI_CRCPolynomial= 7;
	SPI_InitStruct.SPI_DataSize=SPI_DataSize_8b; //单位数据大小1个字节
	SPI_InitStruct.SPI_Direction=SPI_Direction_2Lines_FullDuplex; //全双工
	SPI_InitStruct.SPI_FirstBit=SPI_FirstBit_MSB;  //高位先行
	SPI_InitStruct.SPI_Mode=SPI_Mode_Master; //主机
	SPI_InitStruct.SPI_NSS=SPI_NSS_Soft;   //软件选择CS
	SPI_Init(SPI1,&SPI_InitStruct);
	SPI_Cmd(SPI1,ENABLE);
}

/*
 *spi发送一个字节
 */
uint8_t spi_read_write_byte(uint8_t dat)
{
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE)==RESET);  //等待发送完毕
	SPI_I2S_SendData(SPI1,dat);
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE)==RESET); //等待接收到数据
	return SPI_I2S_ReceiveData(SPI1);
}

/*
 *获取芯片ID和设备ID
 */
uint16_t GD25Q32_readID(void)
{
uint16_t id=0;     //要做移位操作必须初始化!!!
CS_LOW;
spi_read_write_byte(0x90);  //读芯片ID指令
spi_read_write_byte(0x00);
spi_read_write_byte(0x00);
spi_read_write_byte(0x00);
id |= spi_read_write_byte(0xff)<<8;
id |= spi_read_write_byte(0xff);
CS_HIGH;
return id;
}

int main(void)
{

        board_init();
        uart1_init(115200);
	    Spi_Init();

        while(1)
        {
			    printf("man_id is %X",GD25Q32_readID());
                delay_ms(1000);
        }
}

 2.spi编写为便于移植

spi.c


#include "spi.h"

/*
 *初始化SPI的GPIO
 *PA4--SPI1_NSS
 *PA5--SPI1_SCK
 *PA6--SPI1_MISO
 *PA7--SPI1_MOSI
 */
void SpiGpio_Init(void)
{
//1.1复用GPIO
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource5,GPIO_AF_SPI1);
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource6,GPIO_AF_SPI1);
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource7,GPIO_AF_SPI1);
//1.2初始化GPIO PA4 PA5 PA6 PA7
	GPIO_InitTypeDef  GPIO_InitStructure;
  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

	/*配置MISO*/
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	/*配置MOSI*/
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	/*配置CS*/
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
//1.3拉高CS
  CS_HIGH;
}

/*
 *初始化SPI1
 */
void Spi_Init(void)
{
	//2.1初始化gpio
   SpiGpio_Init();
	//2.2配置Spi
	SPI_InitTypeDef SPI_InitStruct;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
	SPI_InitStruct.SPI_BaudRatePrescaler=SPI_BaudRatePrescaler_2;  //84MHZ/4=21MHZ
	SPI_InitStruct.SPI_CPHA=SPI_CPHA_2Edge; //第二个边沿有效
	SPI_InitStruct.SPI_CPOL=SPI_CPOL_High;  //空闲状态为高电平
	SPI_InitStruct.SPI_CRCPolynomial= 7;
	SPI_InitStruct.SPI_DataSize=SPI_DataSize_8b; //单位数据大小1个字节
	SPI_InitStruct.SPI_Direction=SPI_Direction_2Lines_FullDuplex; //全双工
	SPI_InitStruct.SPI_FirstBit=SPI_FirstBit_MSB;  //高位先行
	SPI_InitStruct.SPI_Mode=SPI_Mode_Master; //主机
	SPI_InitStruct.SPI_NSS=SPI_NSS_Soft;   //软件选择CS
	SPI_Init(SPI1,&SPI_InitStruct);
	SPI_Cmd(SPI1,ENABLE);
}

/*
 *spi发送一个字节
 */
uint8_t spi_read_write_byte(uint8_t dat)
{
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE)==RESET);  //等待发送完毕
	SPI_I2S_SendData(SPI1,dat);
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE)==RESET); //等待接收到数据
	return SPI_I2S_ReceiveData(SPI1);
}

spi.h

#ifndef _SPI_H
#define _SPI_H
#include "board.h"

#define CS_HIGH GPIO_SetBits(GPIOA,GPIO_Pin_4)
#define CS_LOW GPIO_ResetBits(GPIOA,GPIO_Pin_4)

void SpiGpio_Init(void);
void Spi_Init(void);
uint8_t spi_read_write_byte(uint8_t dat);

#endif

 3.gd25q32

gd25q32.c

#include "gd25q32.h"
#include "spi.h"

/*
 *获取芯片ID和设备ID
 */
uint16_t GD25Q32_readID(void)
{
uint16_t id=0;     //要做移位操作必须初始化!!!
CS_LOW;
spi_read_write_byte(0x90);  //读芯片ID指令
spi_read_write_byte(0x00);
spi_read_write_byte(0x00);
spi_read_write_byte(0x00);
id |= spi_read_write_byte(0xff)<<8;
id |= spi_read_write_byte(0xff);
CS_HIGH;
return id;
}

//发送写使能
void GD25Q32_write_enable(void)
{
    //拉低CS端为低电平
    CS_LOW;
    //发送指令06h
    spi_read_write_byte(0x06);
    //拉高CS端为高电平
    CS_HIGH;
}

/**********************************************************
 * 函 数 名 称：GD25Q32_wait_busy
 * 函 数 功 能：检测线路是否繁忙
 * 传 入 参 数：无
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
**********************************************************/
void GD25Q32_wait_busy(void)
{
    unsigned char byte = 0;
    do
     {
        //拉低CS端为低电平
        CS_LOW;
        //发送指令05h
        spi_read_write_byte(0x05);
        //接收状态寄存器值
        byte = spi_read_write_byte(0Xff);
        //恢复CS端为高电平
        CS_HIGH;
     //判断BUSY位是否为1 如果为1说明在忙，重新读写BUSY位直到为0
     }while( ( byte & 0x01 ) == 1 );
}

/**********************************************************
 * 函 数 名 称：GD25Q32_erase_sector
 * 函 数 功 能：擦除一个扇区
 * 传 入 参 数：addr=擦除的扇区号
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：addr=擦除的扇区号，范围=0~15
**********************************************************/
void GD25Q32_erase_sector(uint32_t addr)
{
        //计算扇区号，一个扇区4KB=4096
        addr *= 4096;
        GD25Q32_write_enable();  //写使能
        GD25Q32_wait_busy();     //判断忙，如果忙则一直等待
        //拉低CS端为低电平
        CS_LOW;
        //发送指令20h
        spi_read_write_byte(0x20);
        //发送24位扇区地址的高8位
        spi_read_write_byte((uint8_t)((addr)>>16));
        //发送24位扇区地址的中8位
        spi_read_write_byte((uint8_t)((addr)>>8));
        //发送24位扇区地址的低8位
        spi_read_write_byte((uint8_t)addr);
        //恢复CS端为高电平
        CS_HIGH;
        //等待擦除完成
        GD25Q32_wait_busy();
}

/**********************************************************
 * 函 数 名 称：GD25Q32_write
 * 函 数 功 能：写数据到GD25Q32进行保存
 * 传 入 参 数：buffer=写入的数据内容        addr=写入地址        numbyte=写入数据的长度
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
**********************************************************/
void GD25Q32_write(uint8_t* buffer, uint32_t addr, uint16_t numbyte)
{
    unsigned int i = 0;
    //擦除扇区数据
    GD25Q32_erase_sector(addr/4096);
    //写使能
    GD25Q32_write_enable();
    //忙检测
    GD25Q32_wait_busy();
    //写入数据
    //拉低CS端为低电平
    CS_LOW;
    //发送指令02h
    spi_read_write_byte(0x02);
    //发送写入的24位地址中的高8位
    spi_read_write_byte((uint8_t)((addr)>>16));
    //发送写入的24位地址中的中8位
    spi_read_write_byte((uint8_t)((addr)>>8));
    //发送写入的24位地址中的低8位
    spi_read_write_byte((uint8_t)addr);
    //根据写入的字节长度连续写入数据buffer
    for(i=0;i<numbyte;i++)
    {
        spi_read_write_byte(buffer[i]);
    }
    //恢复CS端为高电平
    CS_HIGH;
    //忙检测
    GD25Q32_wait_busy();
}

/**********************************************************
 * 函 数 名 称：GD25Q32_read
 * 函 数 功 能：读取GD25Q32的数据
 * 传 入 参 数：buffer=读出数据的保存地址  read_addr=读取地址   read_length=读去长度
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
**********************************************************/
void GD25Q32_read(uint8_t* buffer,uint32_t read_addr,uint16_t read_length)
{
        uint16_t i;
        //拉低CS端为低电平
        CS_LOW;
        //发送指令03h
        spi_read_write_byte(0x03);
        //发送24位读取数据地址的高8位
        spi_read_write_byte((uint8_t)((read_addr)>>16));
        //发送24位读取数据地址的中8位
        spi_read_write_byte((uint8_t)((read_addr)>>8));
        //发送24位读取数据地址的低8位
        spi_read_write_byte((uint8_t)read_addr);
        //根据读取长度读取出地址保存到buffer中
        for(i=0;i<read_length;i++)
        {
            buffer[i]= spi_read_write_byte(0XFF);
        }
        //恢复CS端为高电平
        CS_HIGH;
}

gd25q32.h

#ifndef _GD25Q32_H
#define _GD25Q32_H
#include "gd25q32.h"
#include "board.h"

uint16_t GD25Q32_readID(void);
void GD25Q32_write_enable(void);
void GD25Q32_wait_busy(void);
void GD25Q32_erase_sector(uint32_t addr);
void GD25Q32_write(uint8_t* buffer, uint32_t addr, uint16_t numbyte);
void GD25Q32_read(uint8_t* buffer,uint32_t read_addr,uint16_t read_length);

#endif







基于STM32L4XX、HAL库的GD25Q32驱动程序设计
zhusl6688的博客
03-04 852
GD25Q32是GigaDevice推出的32Mbit（4MB）串行Flash存储器，采用SPI接口，支持高速读写操作，广泛应用于嵌入式系统中存储固件、配置数据等。（Master In Slave Out）：SPI数据输入信号，连接STM32的MISO引脚。（Master Out Slave In）：SPI数据输出信号，连接STM32的MOSI引脚。（Serial Clock）：SPI时钟信号，连接STM32的SCK引脚。（Chip Select）：SPI片选信号，连接STM32的GPIO引脚。
RT-Thread + GD32F450 + SPI + GD25Q32 资源文件介绍
最新发布
gitblog_09735的博客
10-15 507
RT-Thread + GD32F450 + SPI + GD25Q32 资源文件介绍 【下载地址】RT-ThreadGD32F450SPIGD25Q32资源文件介绍 RT-Thread + GD32F450 + SPI + GD25Q32 资源文件介绍 ...
GD25Q32驱动
csdn727的博客
03-02 3025
而之所以会有双线SPI和四线SPI的出现，其实主要是因为某些情况下并不需要全双工，但对通信速度有更高的要求，所以对引脚功能做了些调整。但是既然都叫SPI，说明仍然是符合SPI的协议标准的，本次只讲解标准SPI，理解了后感兴趣可以自行研究双线SPI和四线SPI。假设CPOL为0，那么在第一个上升沿时，发送方往数据线上发送一位数据，在下降沿时接收方读取一位数据，如此循环8次，一个字节就被发送和接收了。以上就是GD25Q32的驱动代码，驱动函数中是按64K擦除的，如果需要按32K擦除，则使用0x52指令即可。
GD25Q32C.pdf
07-31
规格书GD25Q32,FLASH ,有需要的朋友可以分享借鉴。
GD25Q32C存储器
12-06
GD25Q32C存储器
GD25Q32数据手册
03-25
GD25Q32，32M flash储存器，带加密功能，双倍速读
RT-thread+GD32F450+spi+GD25Q32.zip
04-07
《RT-thread+GD32F450+SPI+GD25Q32：嵌入式系统中的SPI闪存操作》 RT-thread是一款强大的、开源的实时操作系统，它广泛应用于各种嵌入式设备中，提供了丰富的功能和服务。在本项目中，RT-thread与GD32F450系列微...
基于GD32F103采用硬件SPI驱动0.96寸OLED显示图片汉字字符串多级菜单等
12-15
总之，利用GD32F103的硬件SPI驱动0.96寸OLED显示器，可以创建出功能丰富的嵌入式系统界面，包括显示图片、汉字和多级菜单。这一过程涉及到了微控制器编程、SPI通信协议、OLED控制器的使用，以及用户界面设计等多个...
CH32V3xx SPI Flash GD25Q32驱动
madao1234的博客
10-07 538
CH32V3xx MCU SPI Flash GD25Q32EISG 驱动调试记录
W25Q80 W25Q32 W25Q64 W25Q128 (SPI Flash)存储芯片驱动程序C源码.zip
04-27
W25Q80 W25Q32 W25Q64 W25Q128 (SPI Flash)存储芯片驱动程序C源码 //指令表 #define W25X_WriteEnable 0x06 #define W25X_WriteDisable 0x04 #define W25X_ReadStatusReg 0x05 #define W25X_WriteStatusReg ...
gd25q32_fatfs.zip
08-30
GD32F450I+GD25Q32C+ff14b，该工程代码适用于兆易创新GD32F450I开发板，其他工程可参照修改
博雅FLASH数据手册BY25Q32BS_v0.3
06-30
博雅FLASH数据手册BY25Q32BS_v0.3
GD25Q80C.pdf
01-11
兆易出的GD25Q80C的SPI Flash，于AT系列Flash基本兼容
W25Q32-FLASH详细存储结构讲解.docx
06-15
W25Q32共32M-bit（4MB字节），它可划分为64块，每块64KB；每块又可划分为16个扇区，每个扇区4KB；每个扇区又可划分16页，每页256B。 本文档详细讲解了其内部存储结构，从字节地址、页地址、扇区地址和块地址详细介绍了存储结构。
stm32H743+硬件SPI驱动SPILCD显示屏ST7789
07-17
在本文中，我们将深入探讨如何使用STM32H743微控制器通过硬件SPI接口驱动ST7789 LCD显示屏。STM32H743是STM32系列中的高性能微处理器，拥有丰富的外设接口，包括SPI，适用于各种高速通信需求。而ST7789是一款专为...
调试GD25Q32过程中遇到的spi配置问题总结下
yangzichen的专栏
05-30 1334
关于用cube mx配置 spi，一次次认识到自己对底层知识的匮乏，熬了一天，弄到最后发现是spi配置问题，找个帖子记录下今天的错误： (13条消息) STM32Cube学习笔记-SPI通讯_xusowu的博客-CSDN博客_cube spi ...
BY25Q32的读写（BY AT32F415）
无法无天小菜鸡的博客
01-31 1310
AT32F415芯片搭配BY25Q32 flash芯片的使用示例代码，实现基本的flash读写操作
W25Q256FV
一个码农的足迹
07-01 2717
/******************************************************************************* * W25W256FV 256 M-Bit 32K Byte * * 256 Byte One Page * *******************************************************
GD32F450与GD25Q32 SPI通信实现及应用例程
资源摘要信息:"RT-thread+GD32F450+spi+GD25Q32.zip" 1. RT-thread: RT-thread是一个开源的实时操作系统（RTOS），它具有体积小、可裁剪、高效率的特点，适用于嵌入式系统。RT-thread拥有一个完整的软件包生态系统...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
