2024年电赛预热（电子元器件）

注：内容来源于b站“唐老师讲电赛---电子元器件”合集

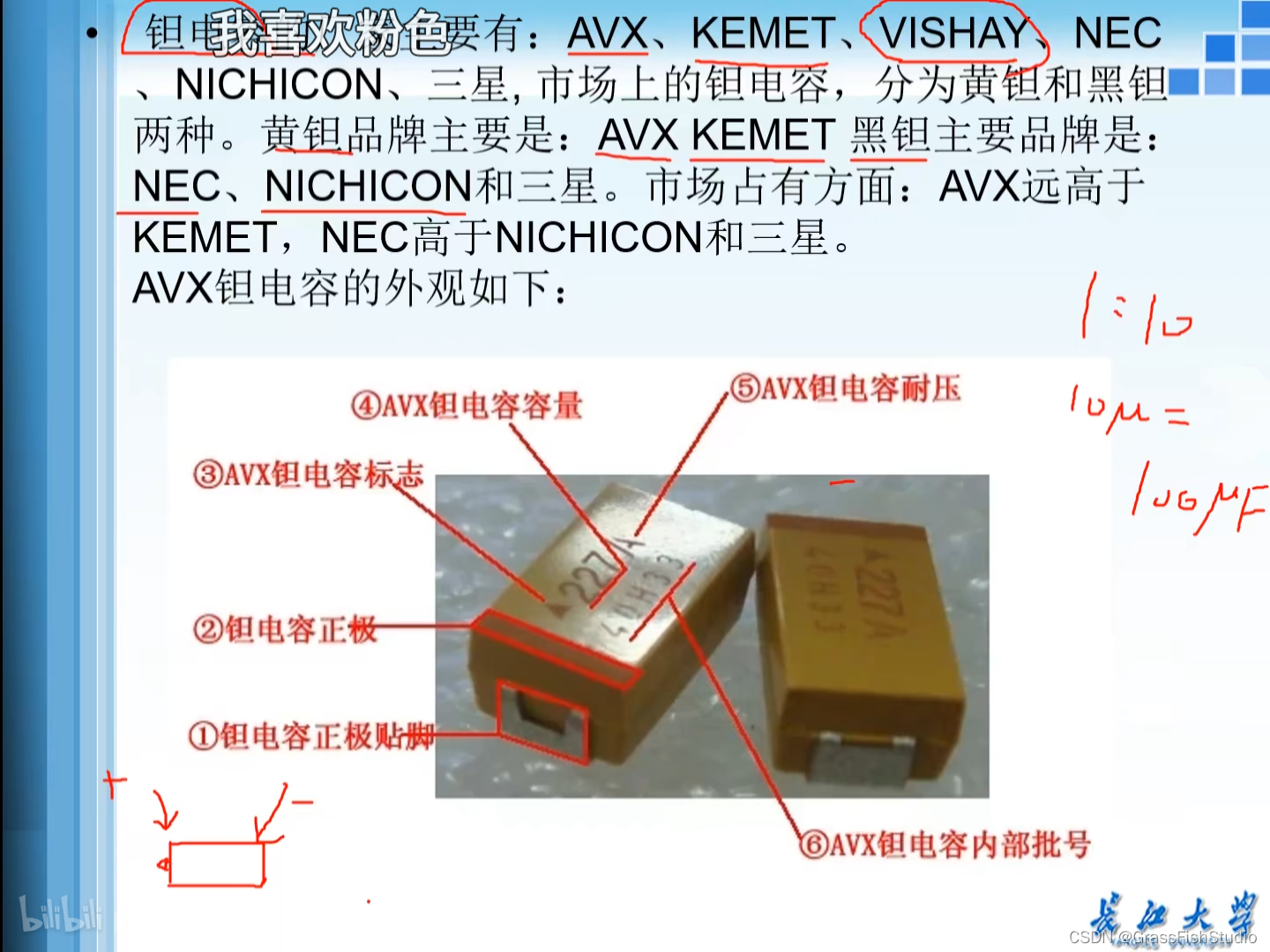

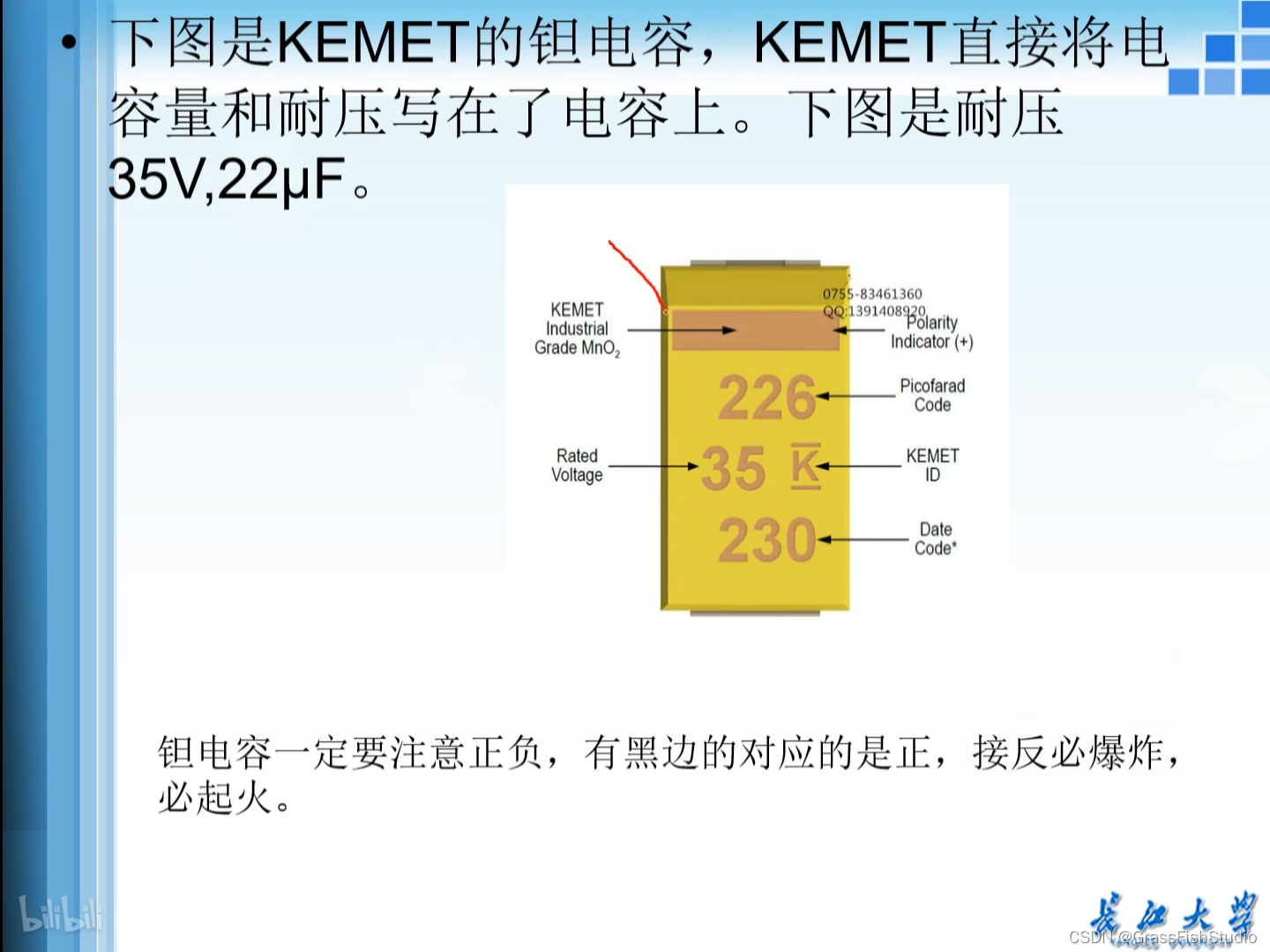

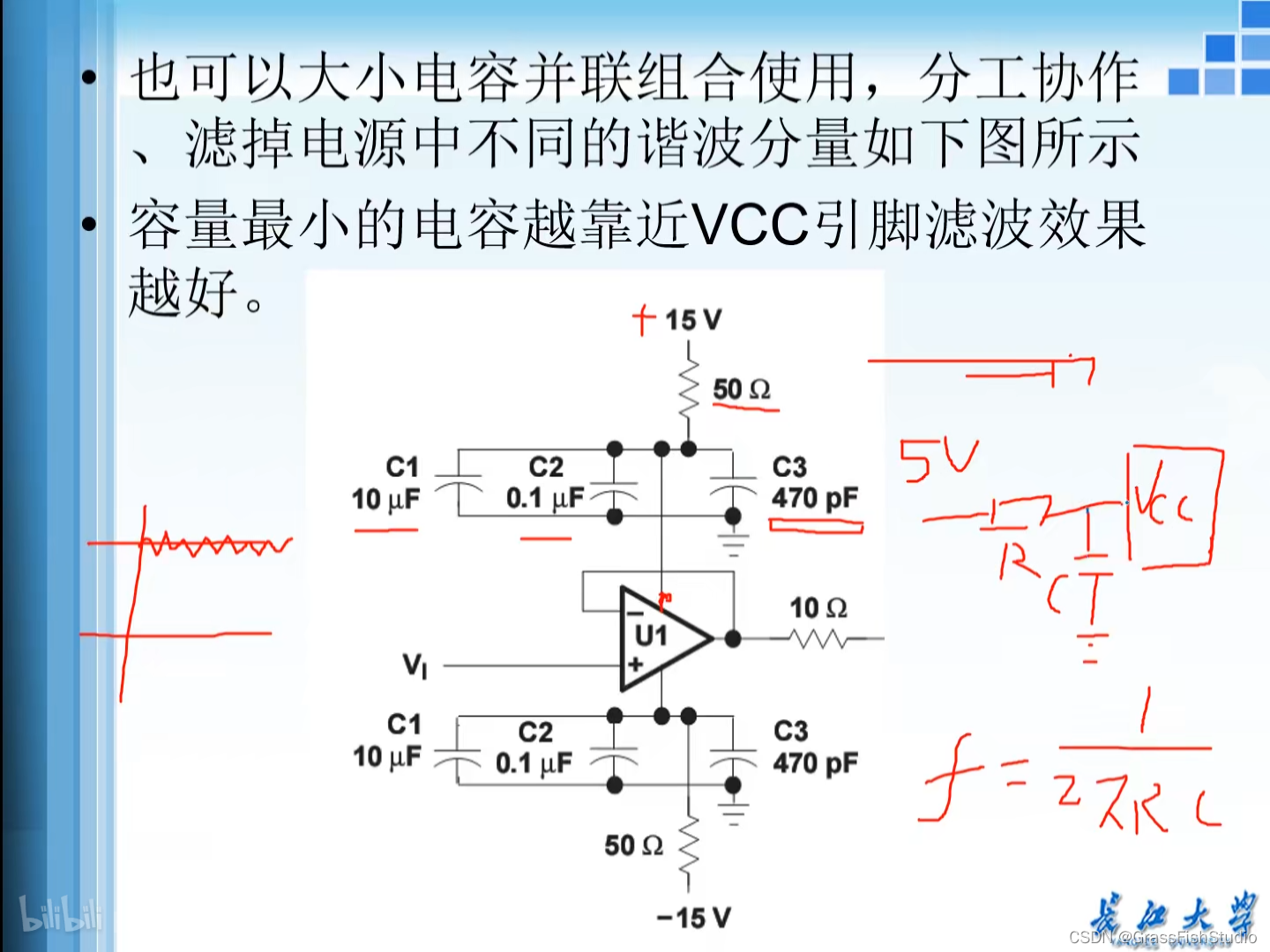

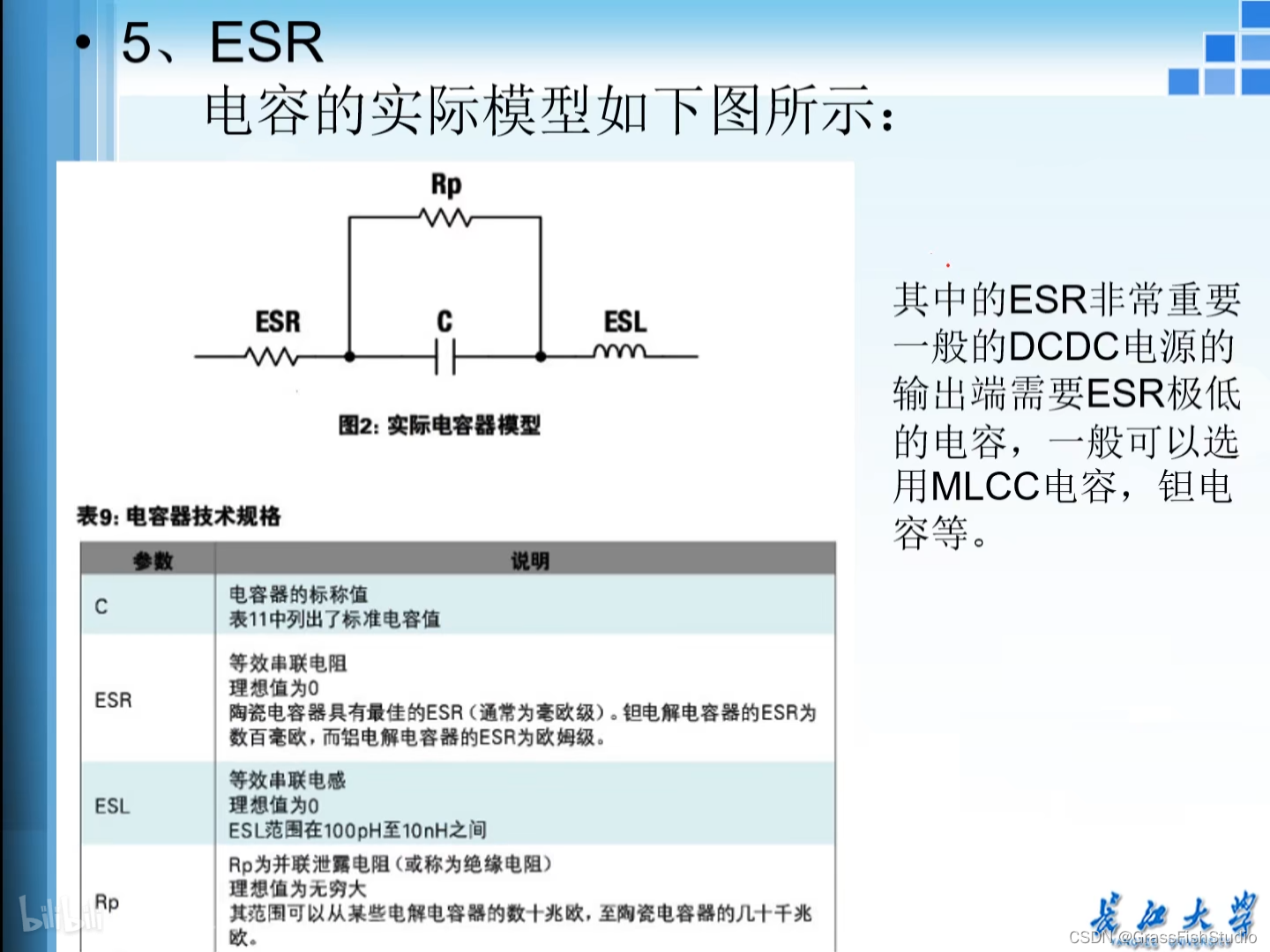

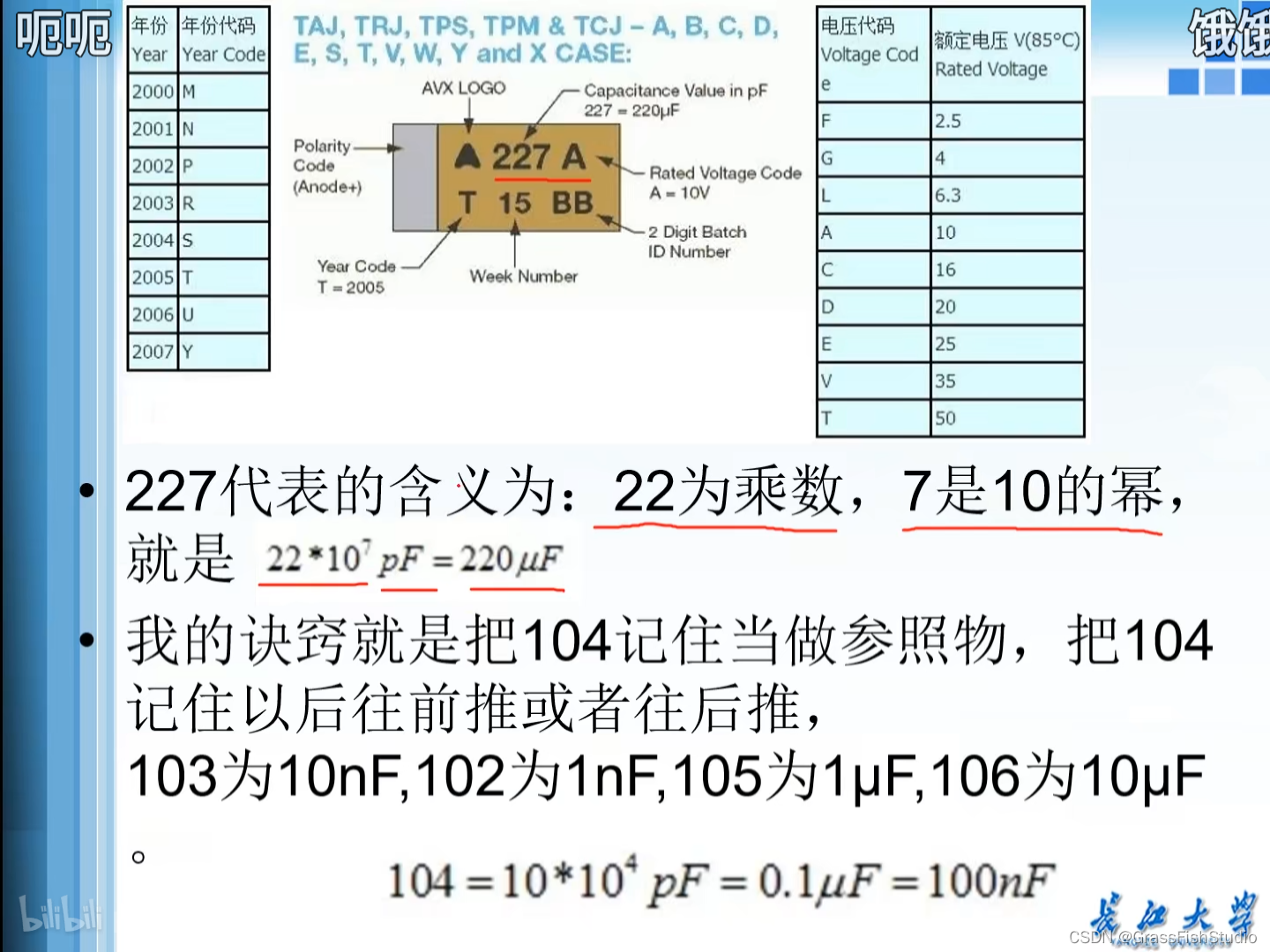

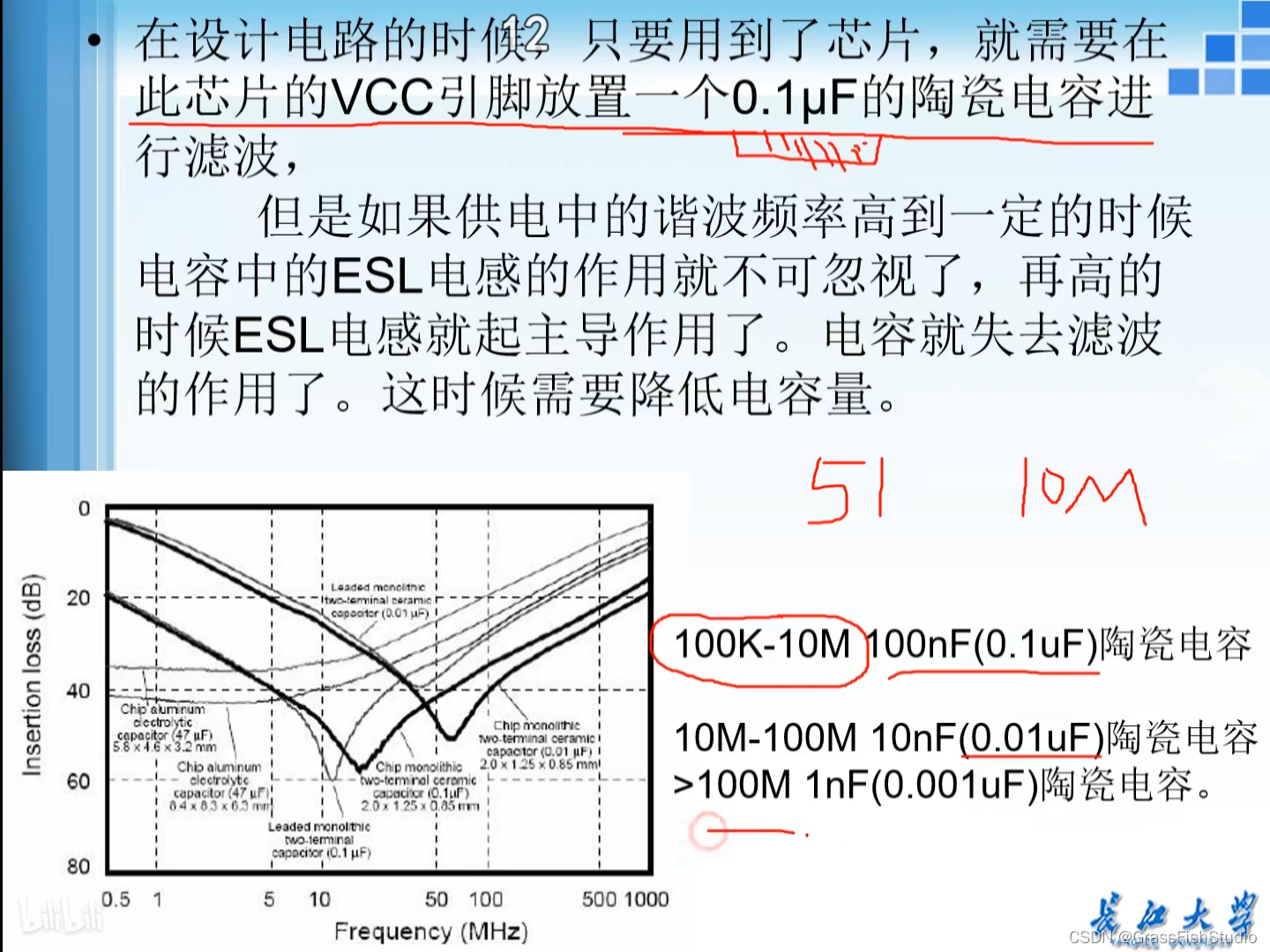

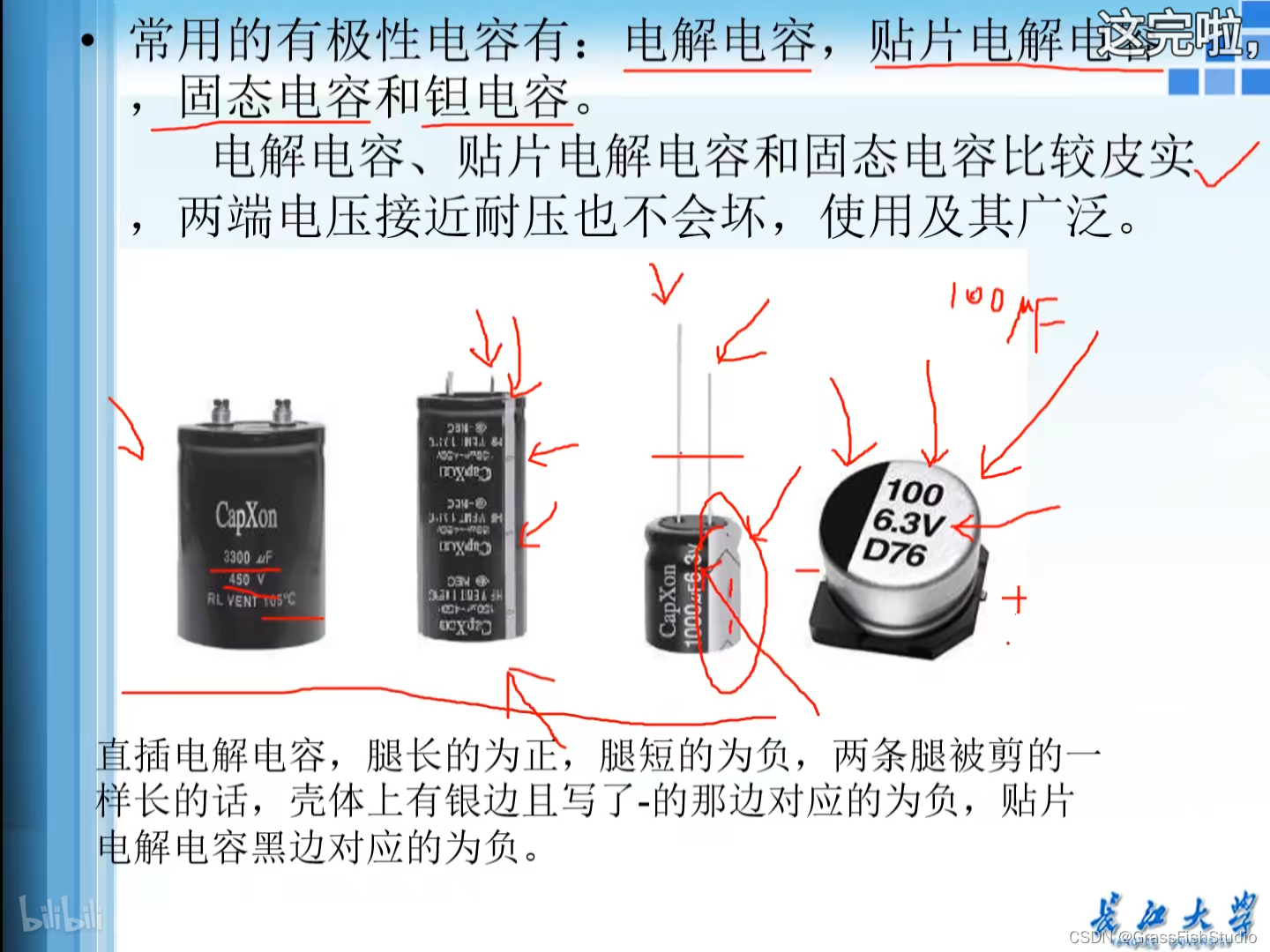

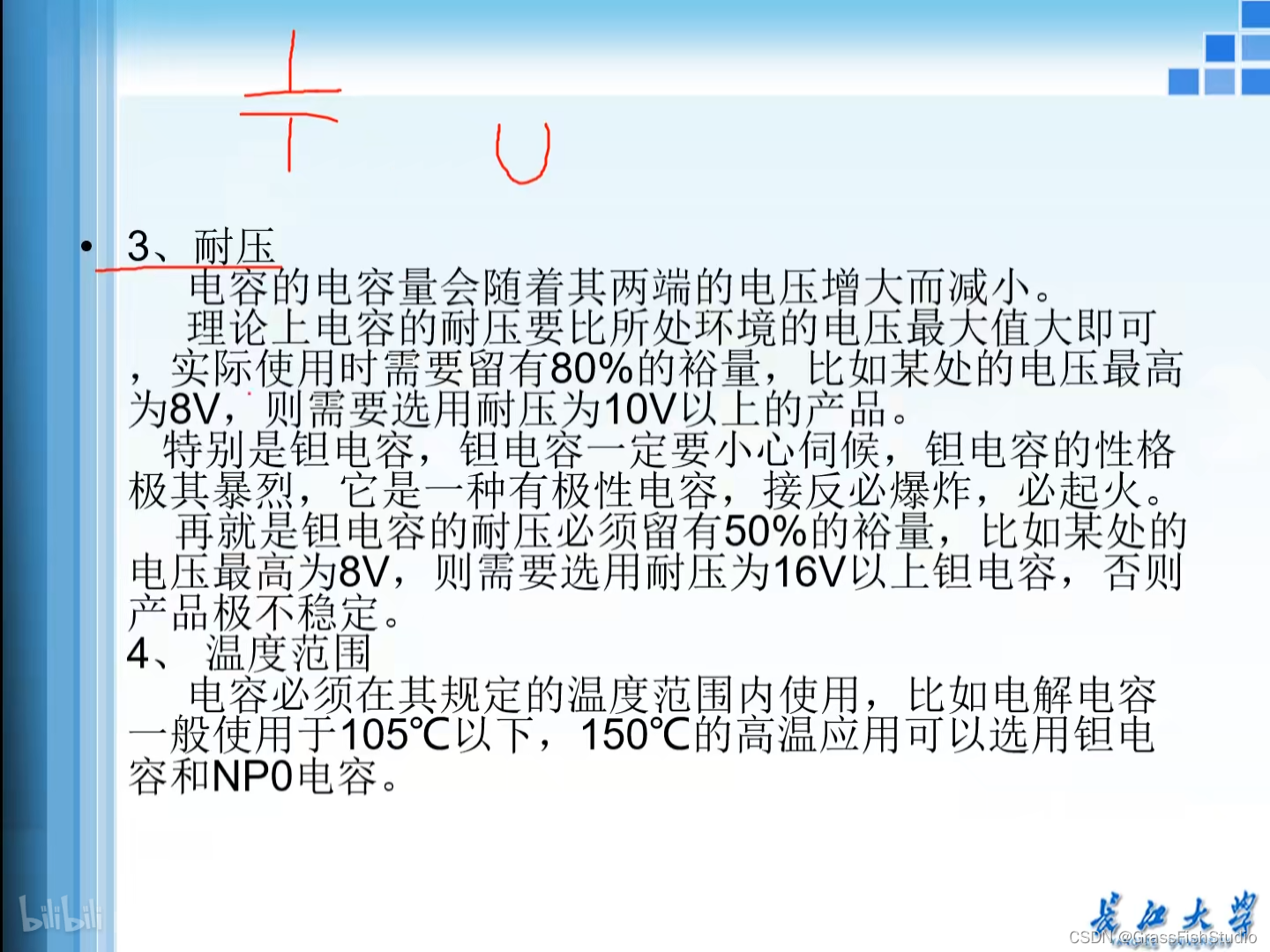

（1）电容

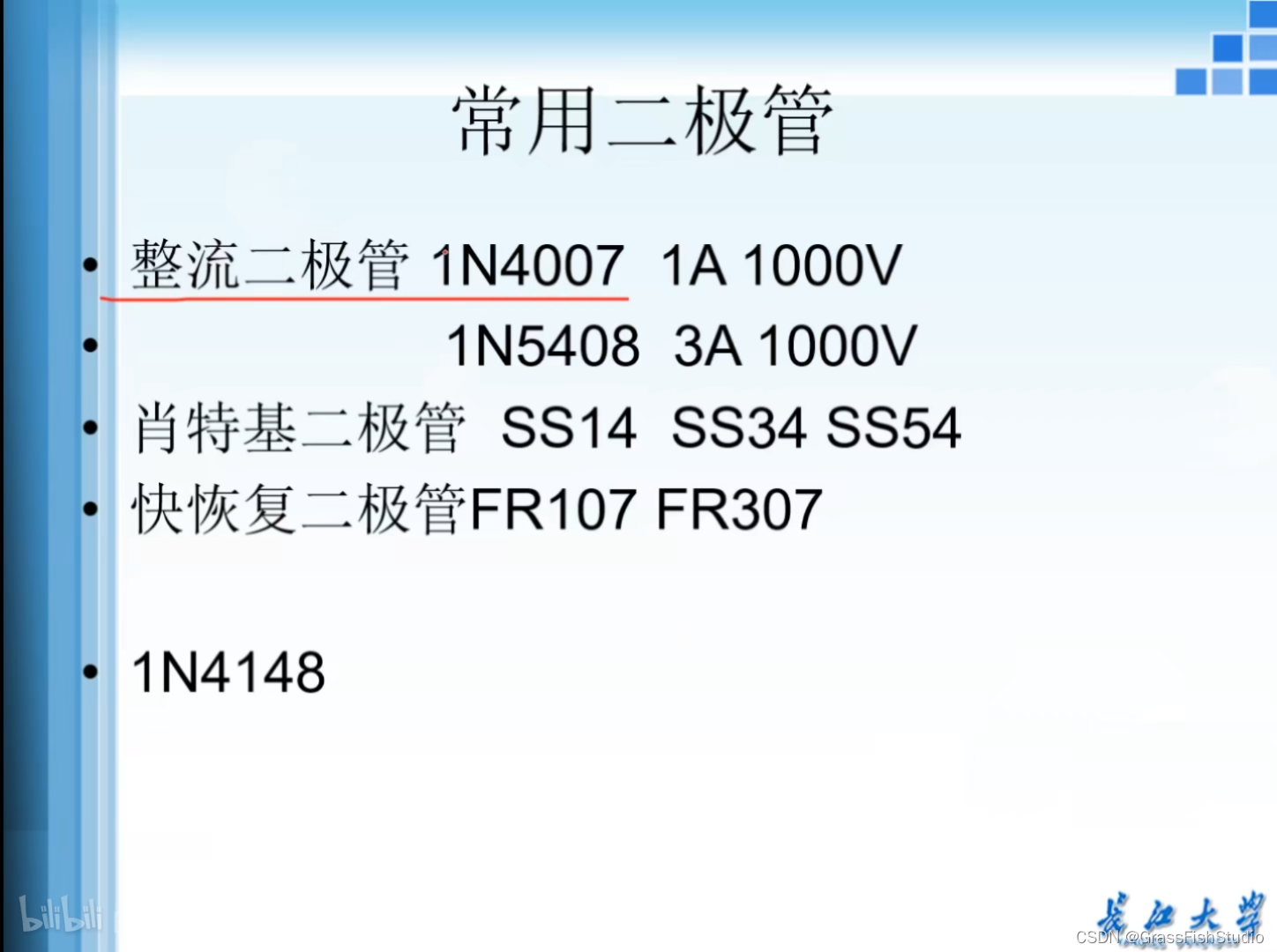

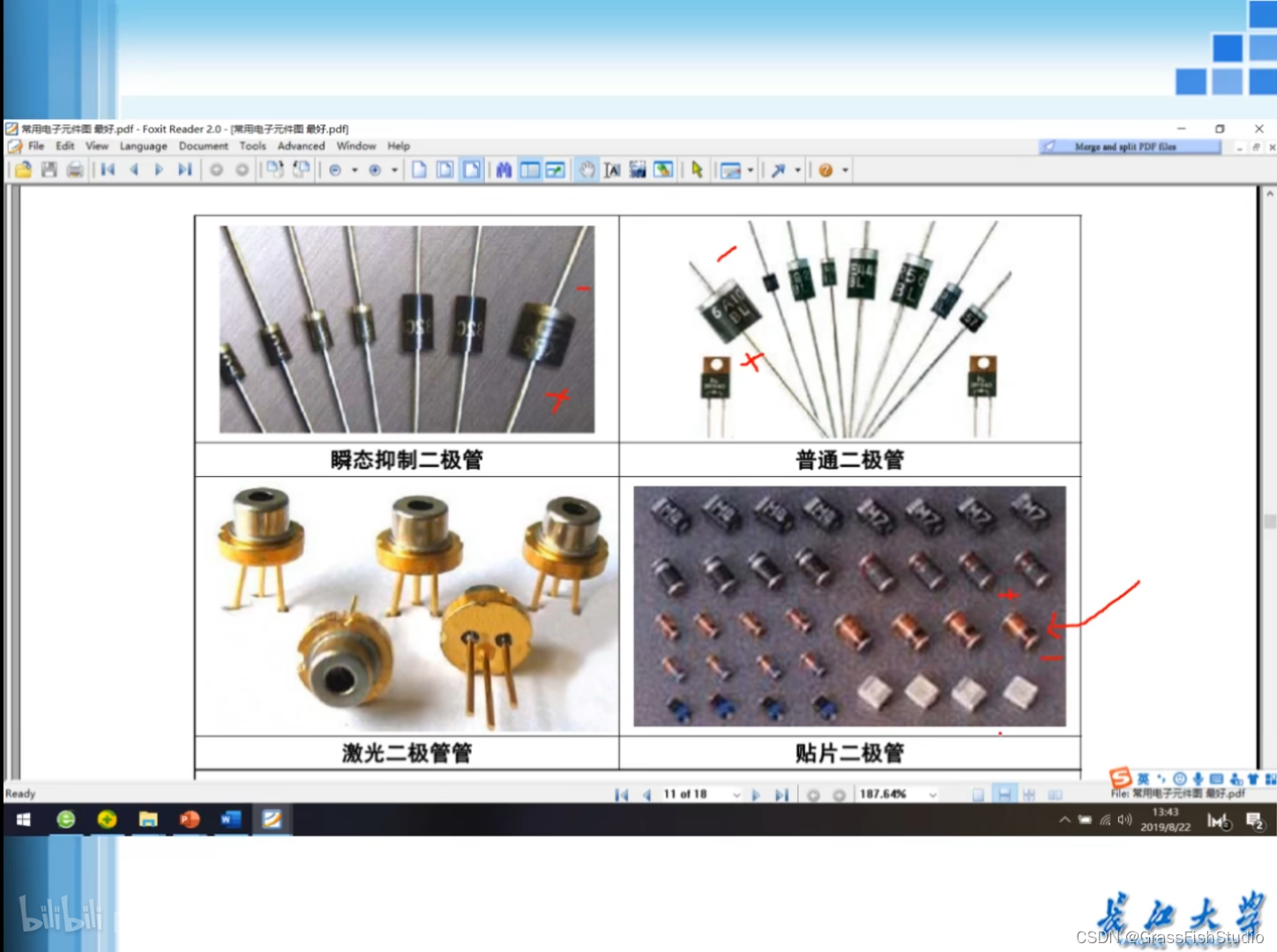

（2）二极管

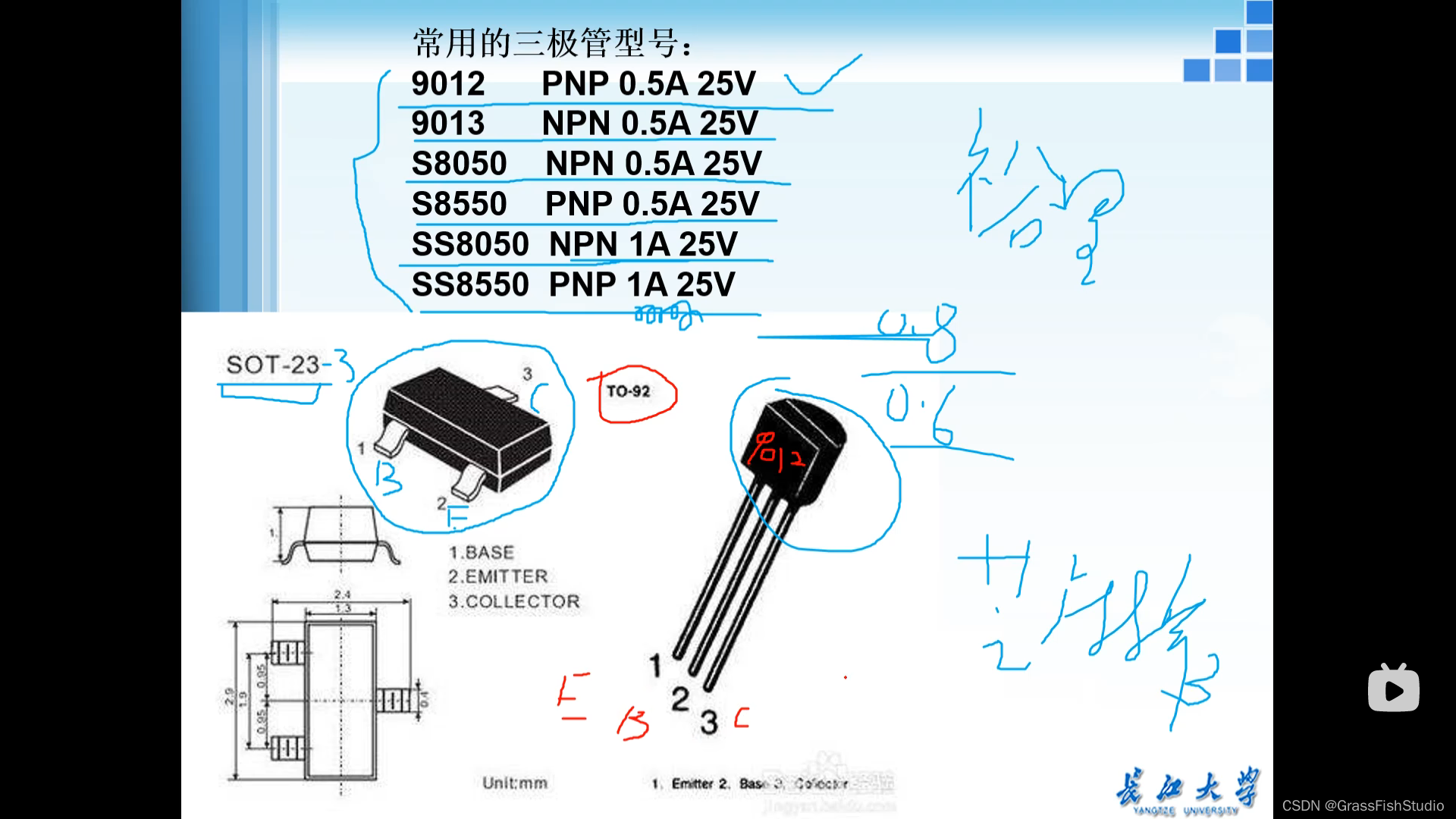

（3）三极管

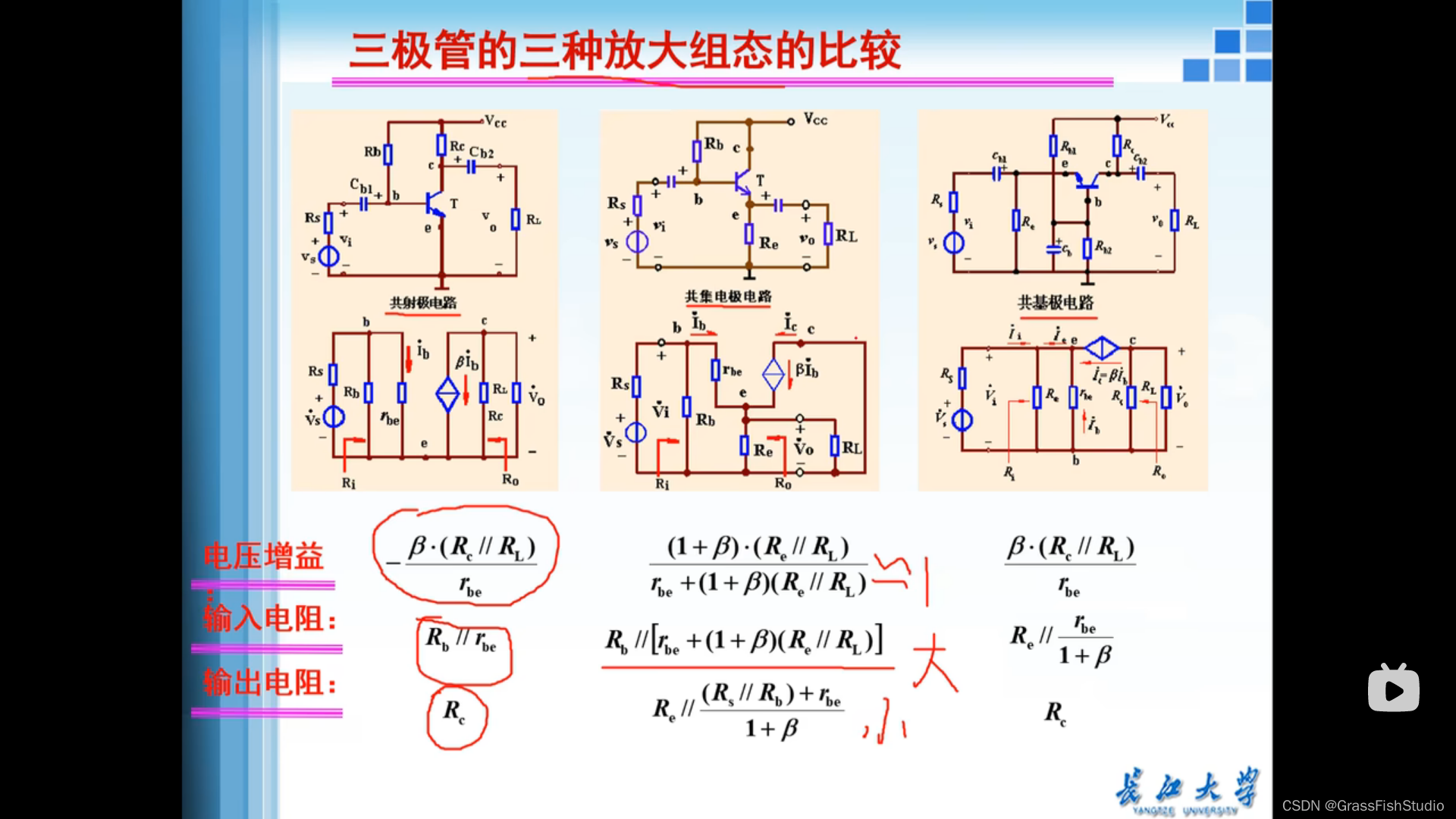

#共射极电路有方向放大的作用。

#共集电极电路虽然几乎没有放大作用，但是他的输入阻抗大，输出阻抗小，可以用于阻抗匹配。

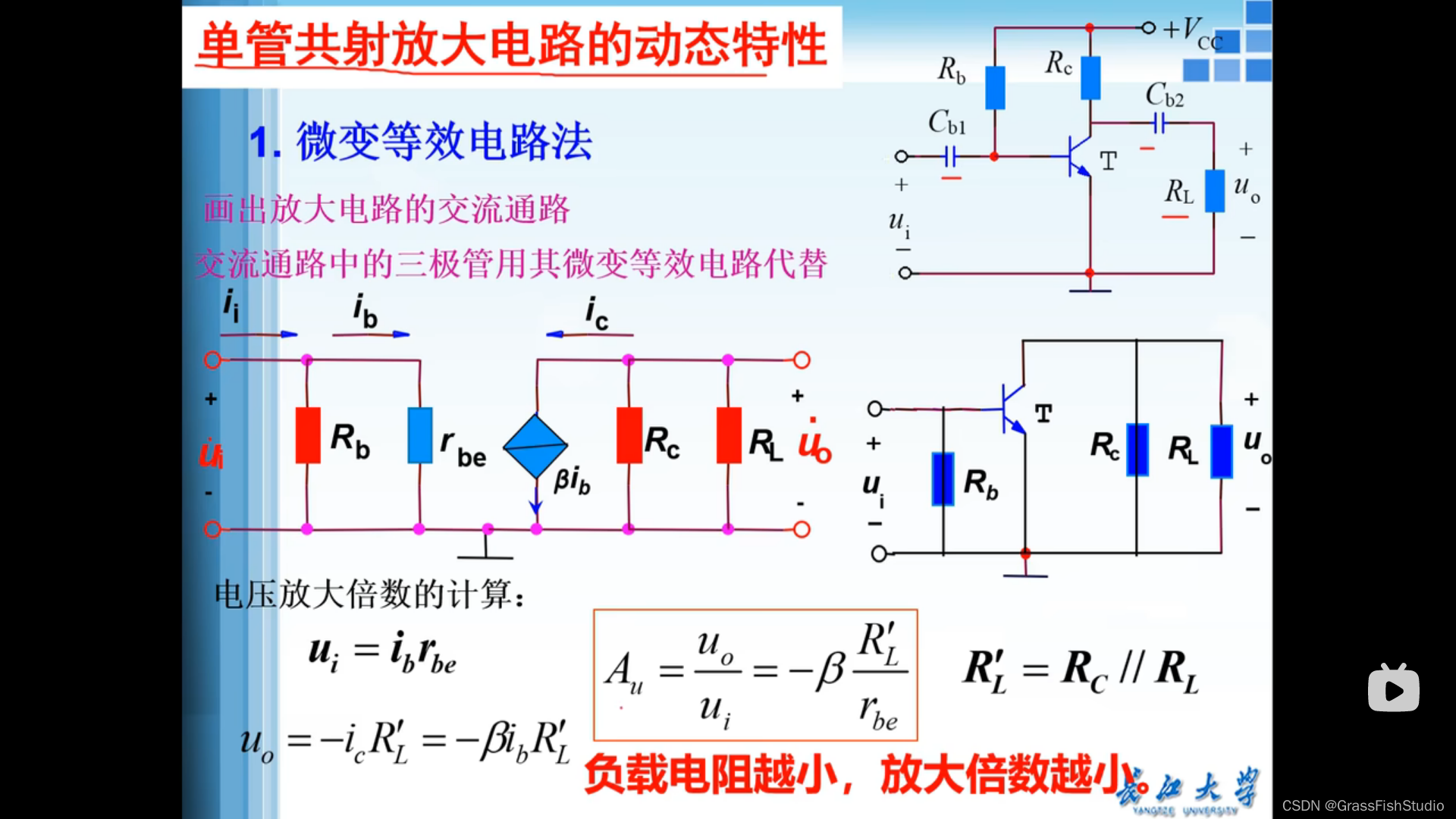

#我们常用的是共射极电路

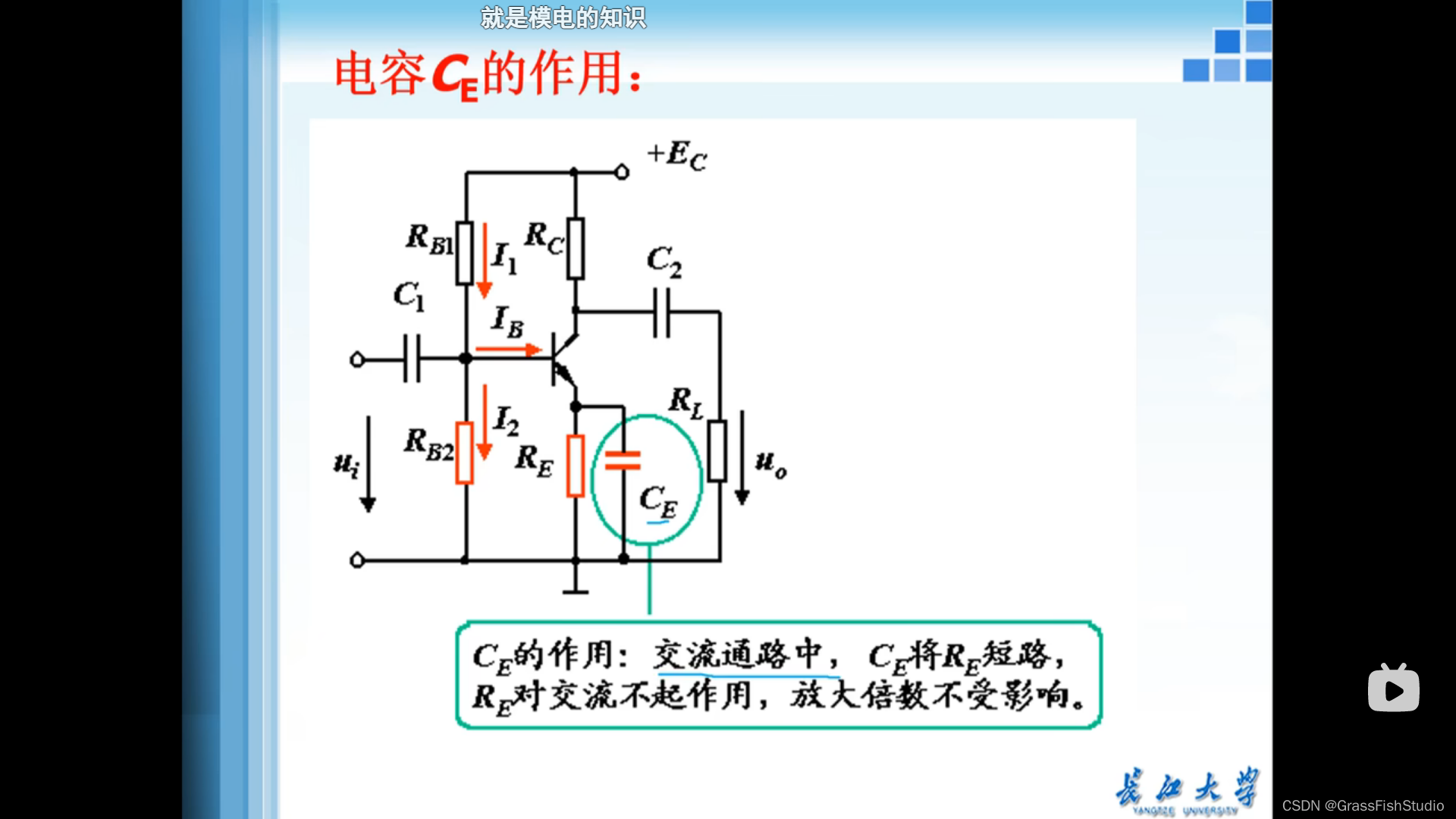

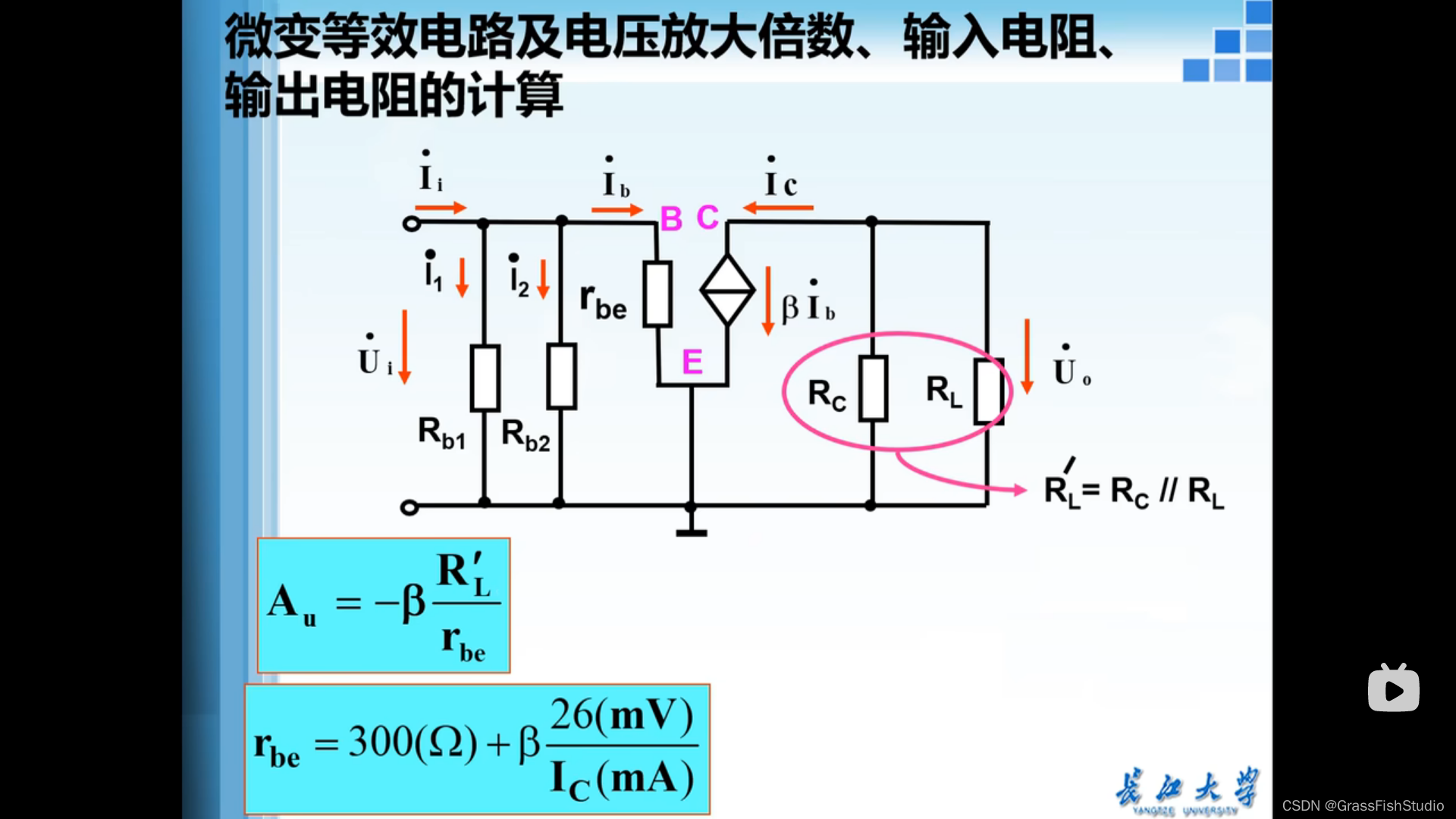

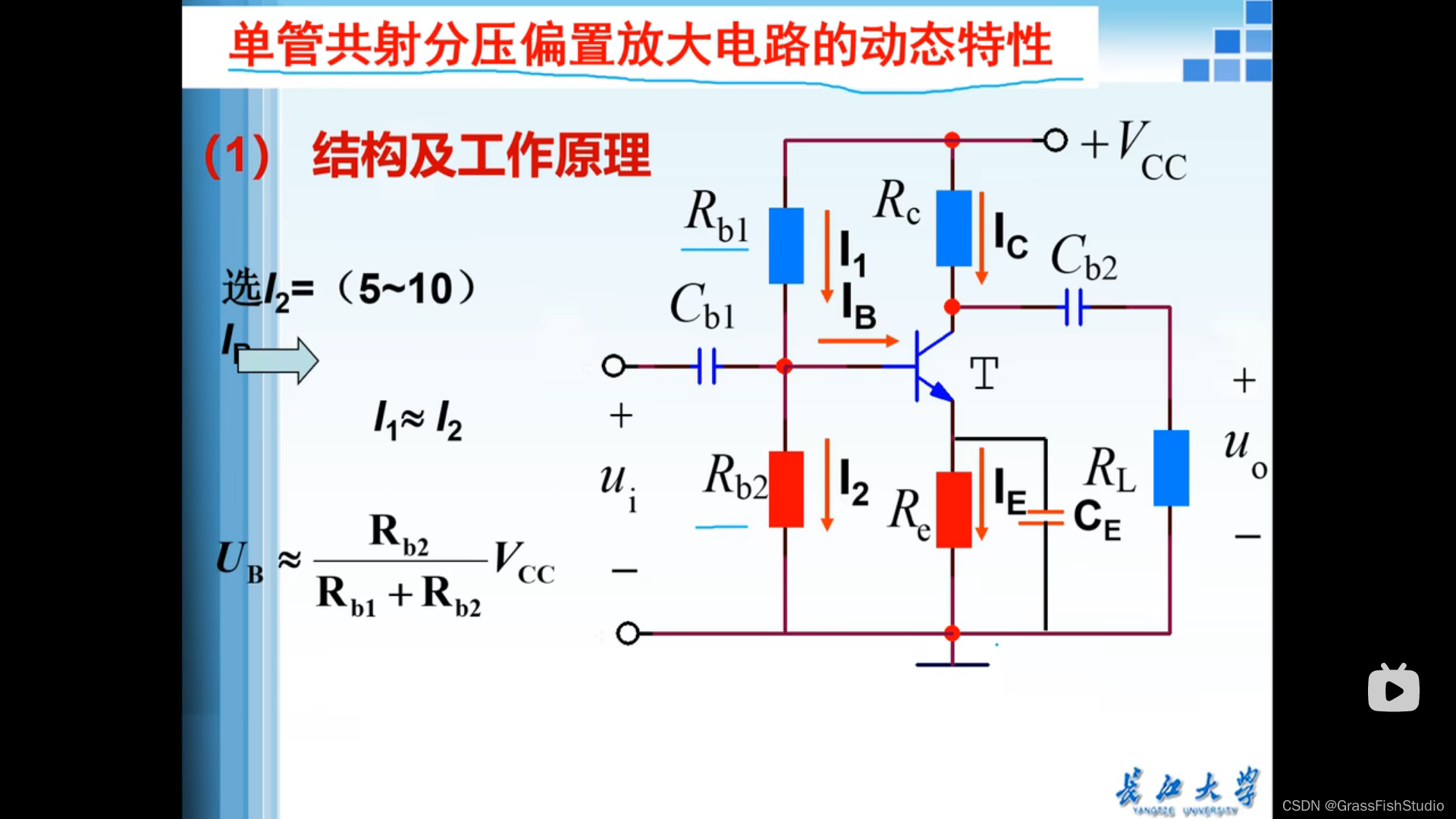

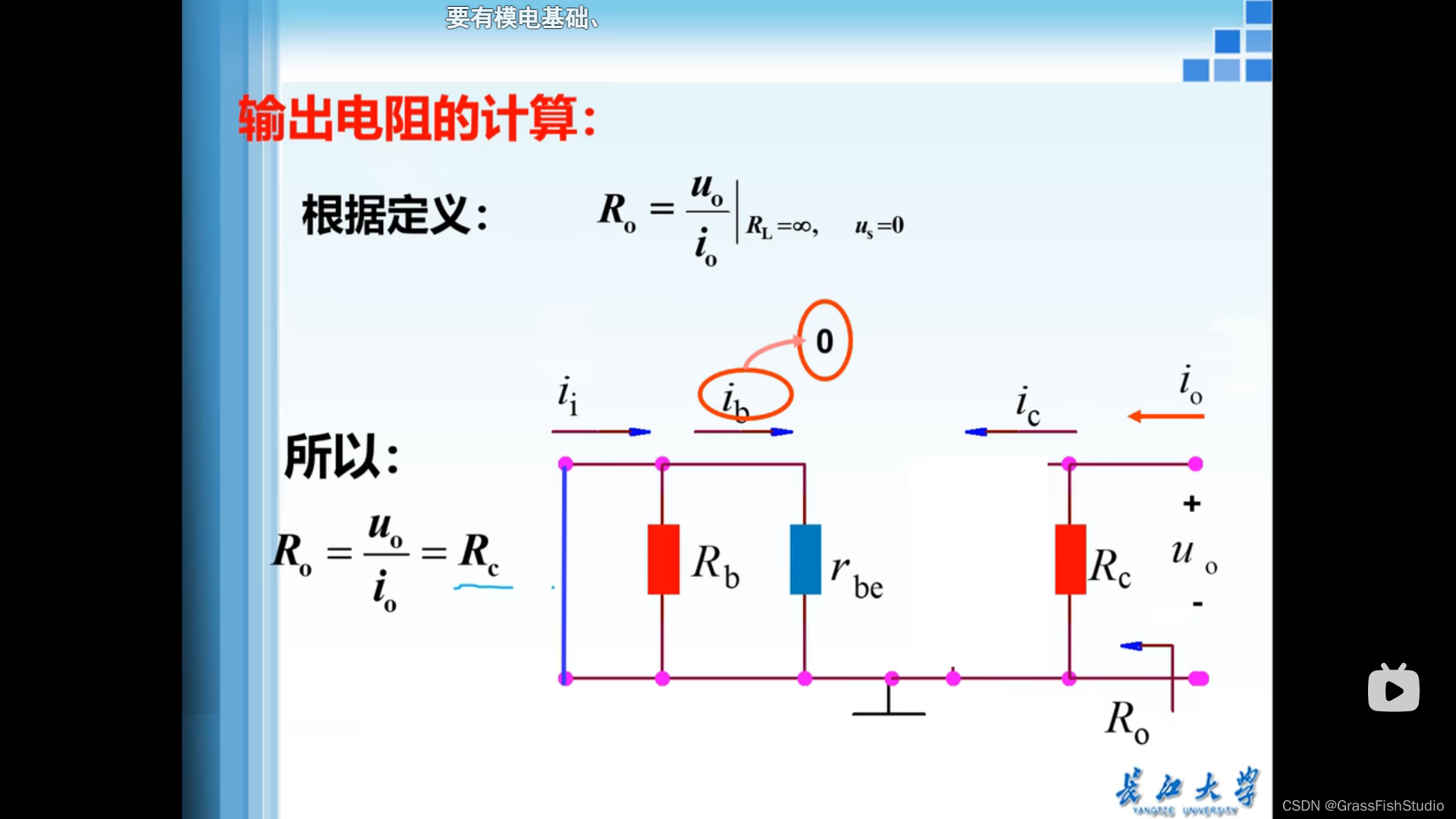

#共射级分压偏置电路

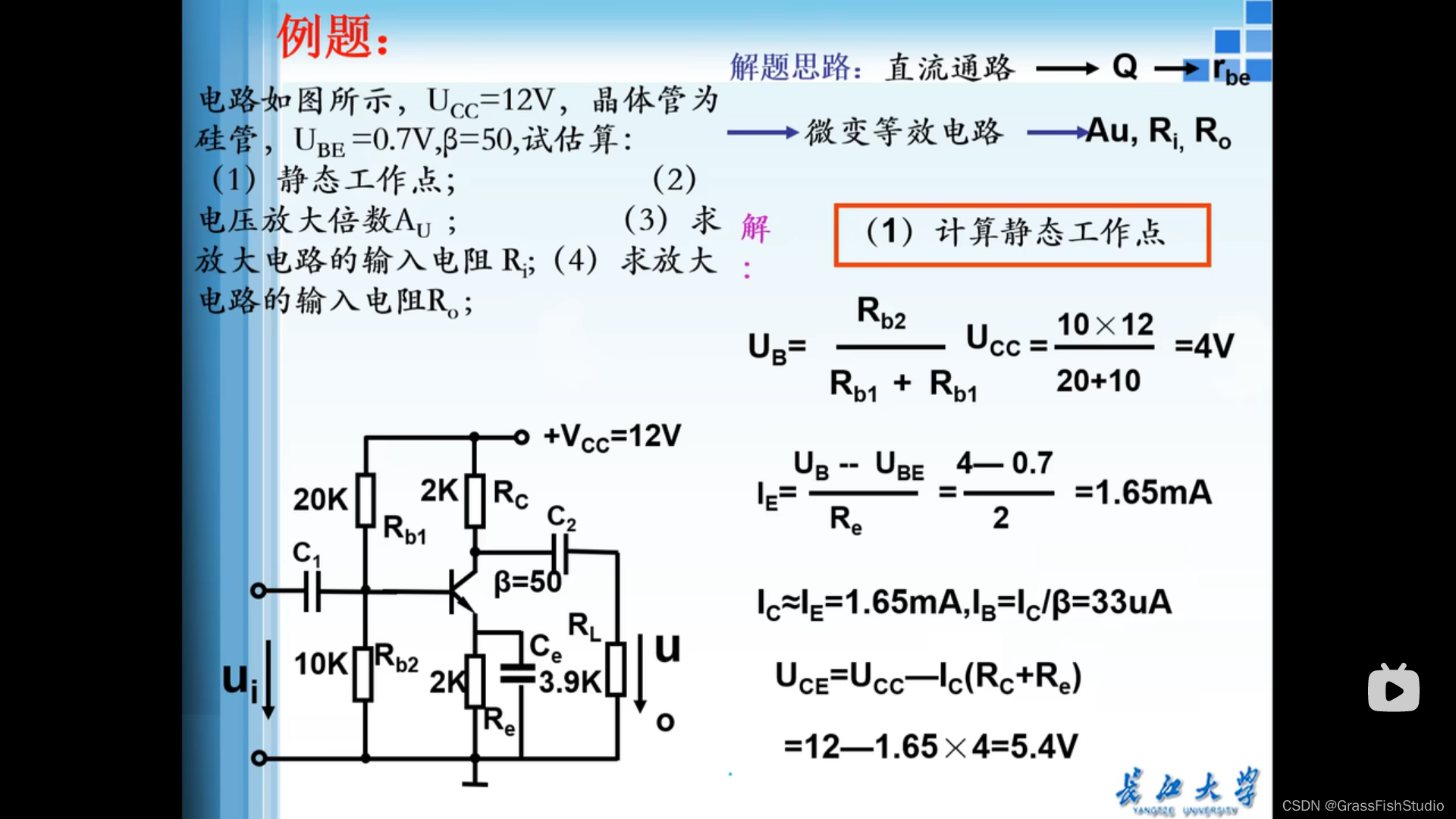

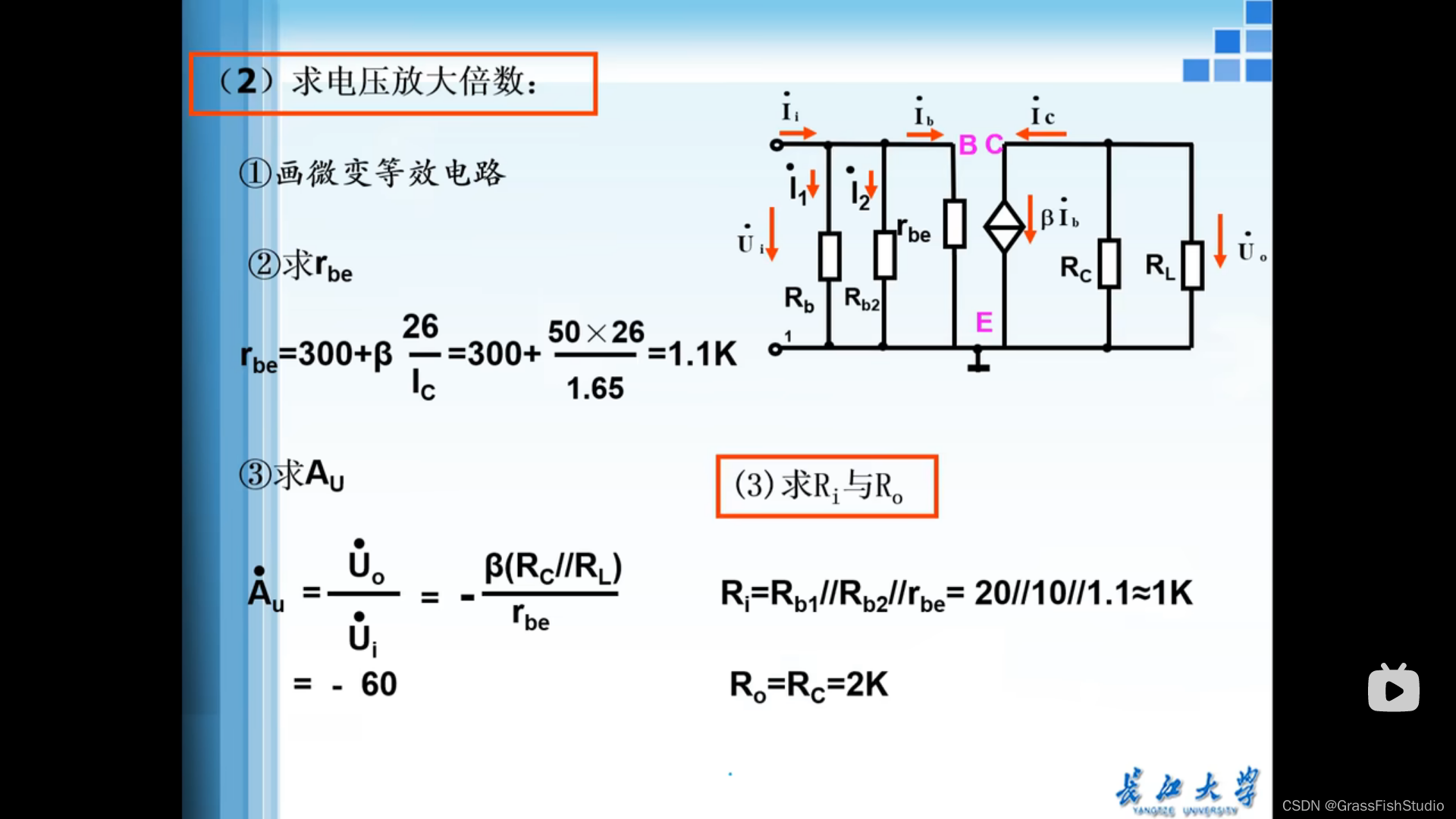

#例题

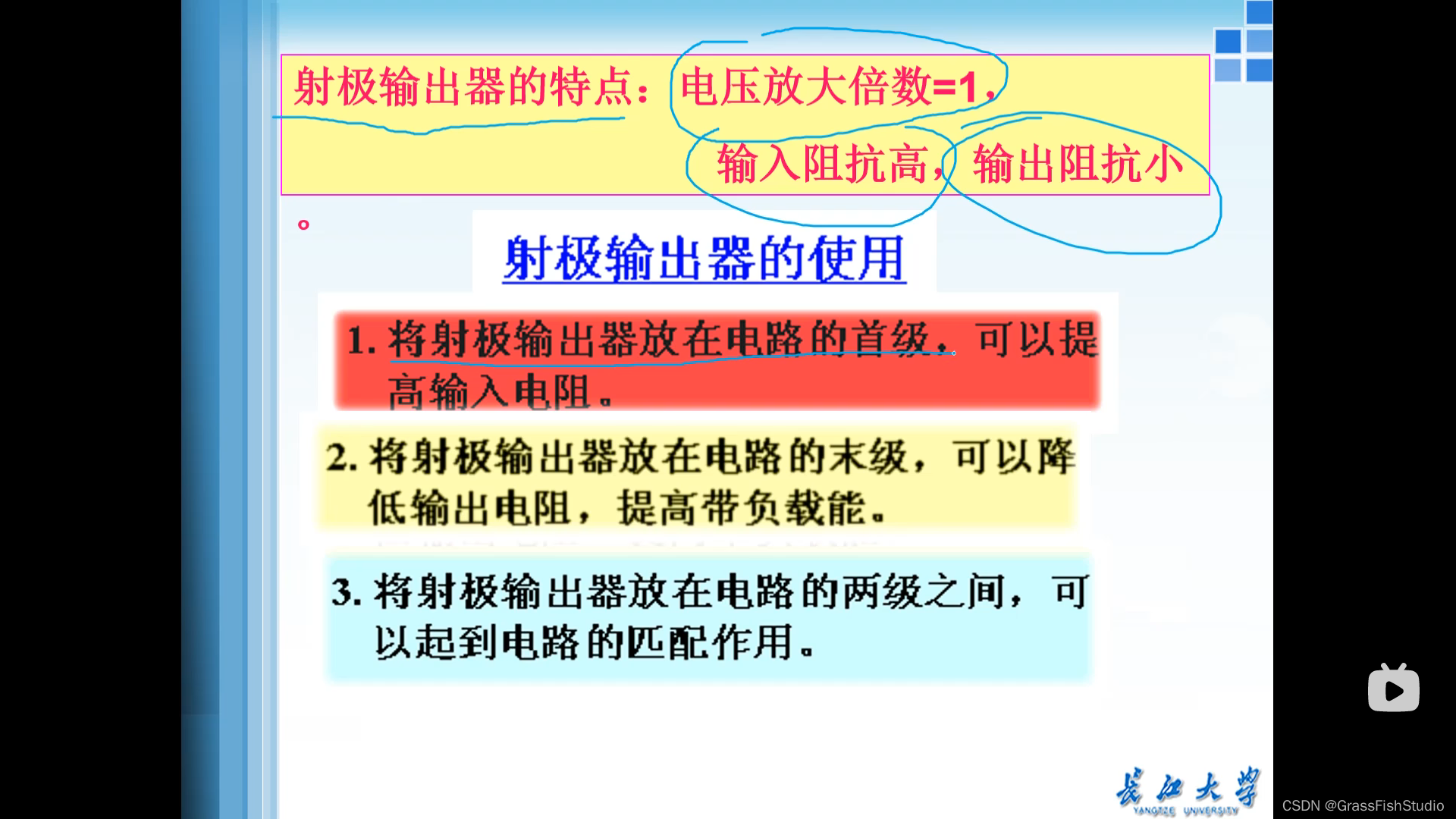

#共集电极电路的作用（射级输出器，射级跟随器）

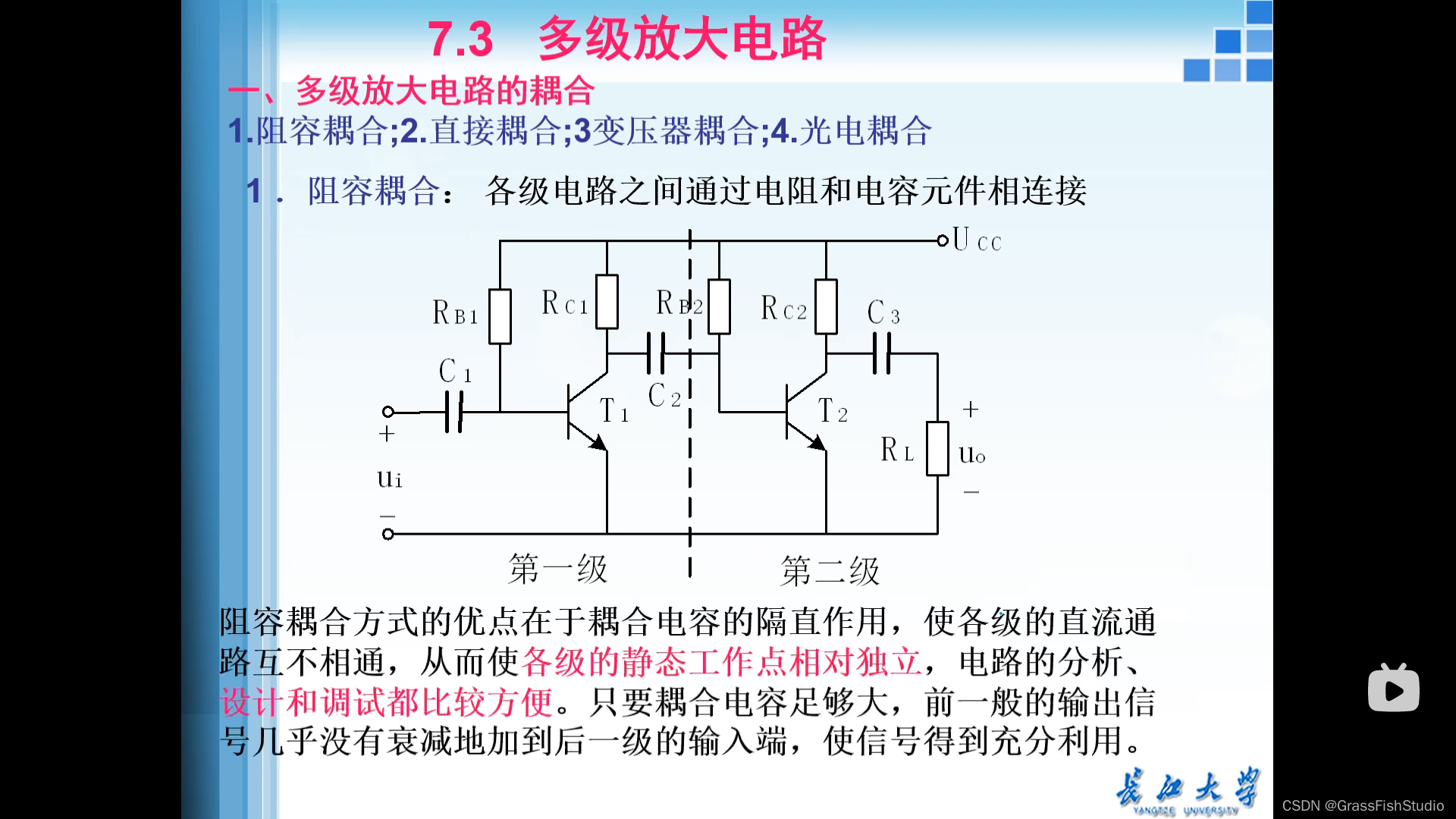

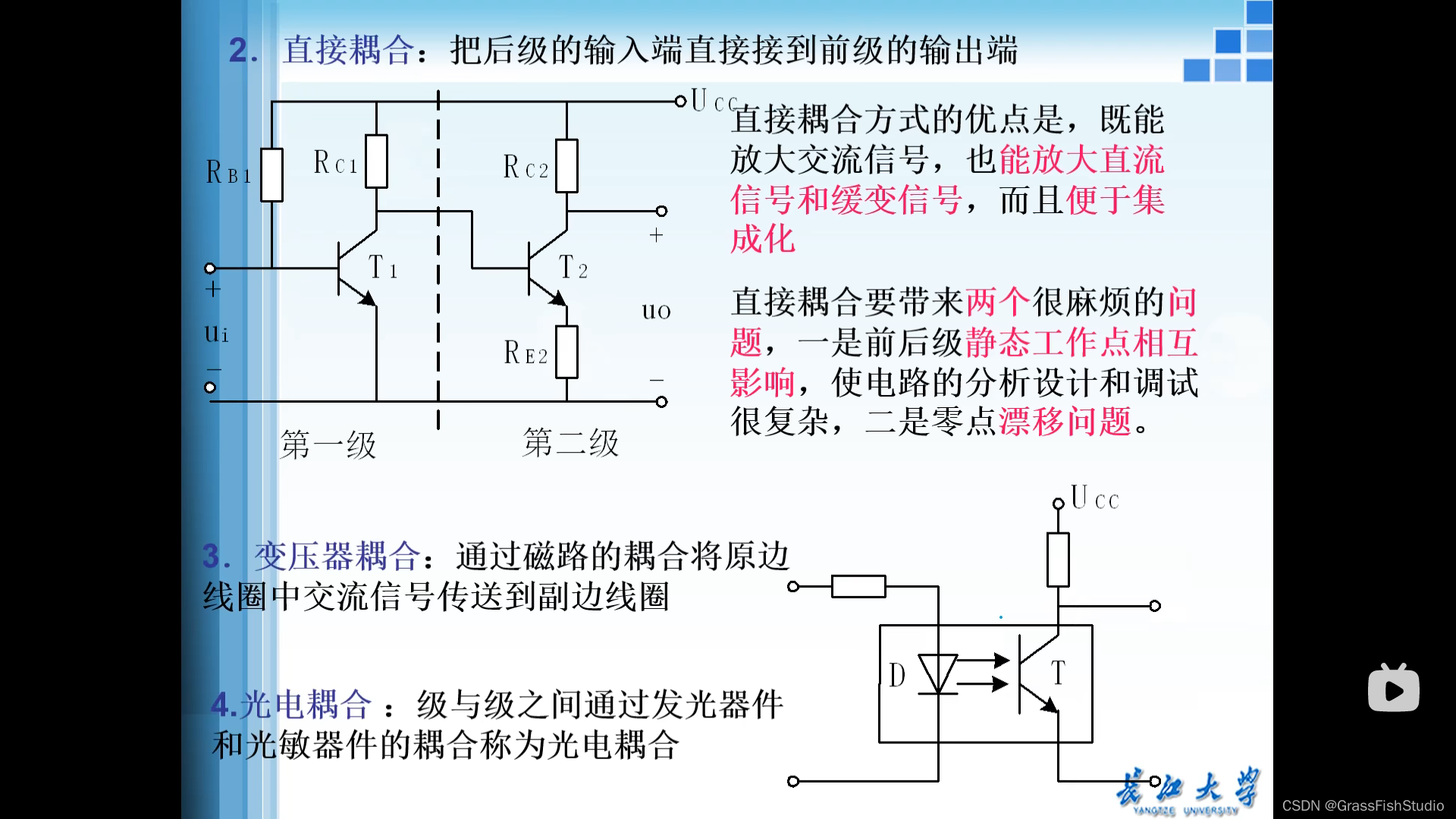

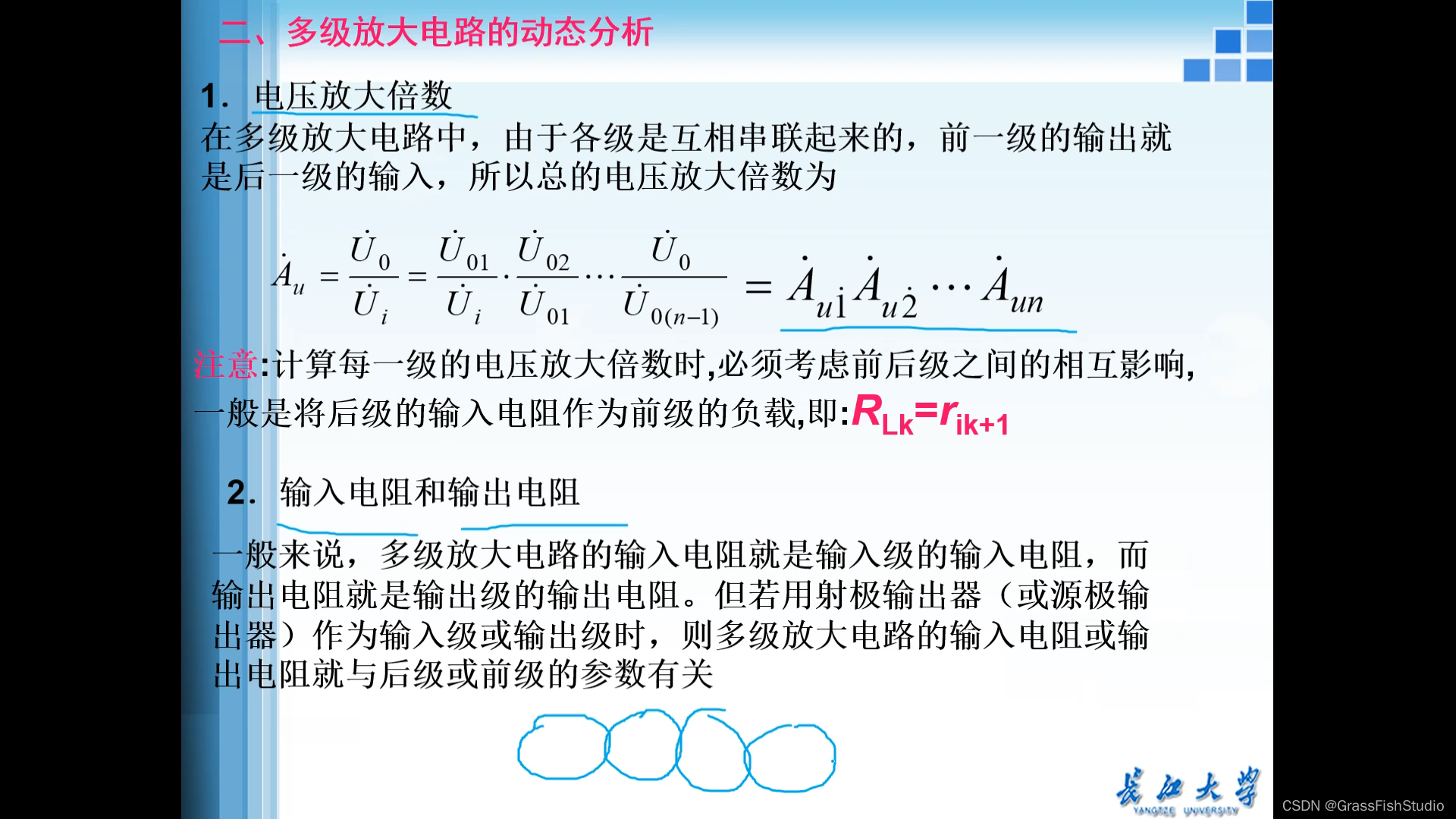

#多级放大电路

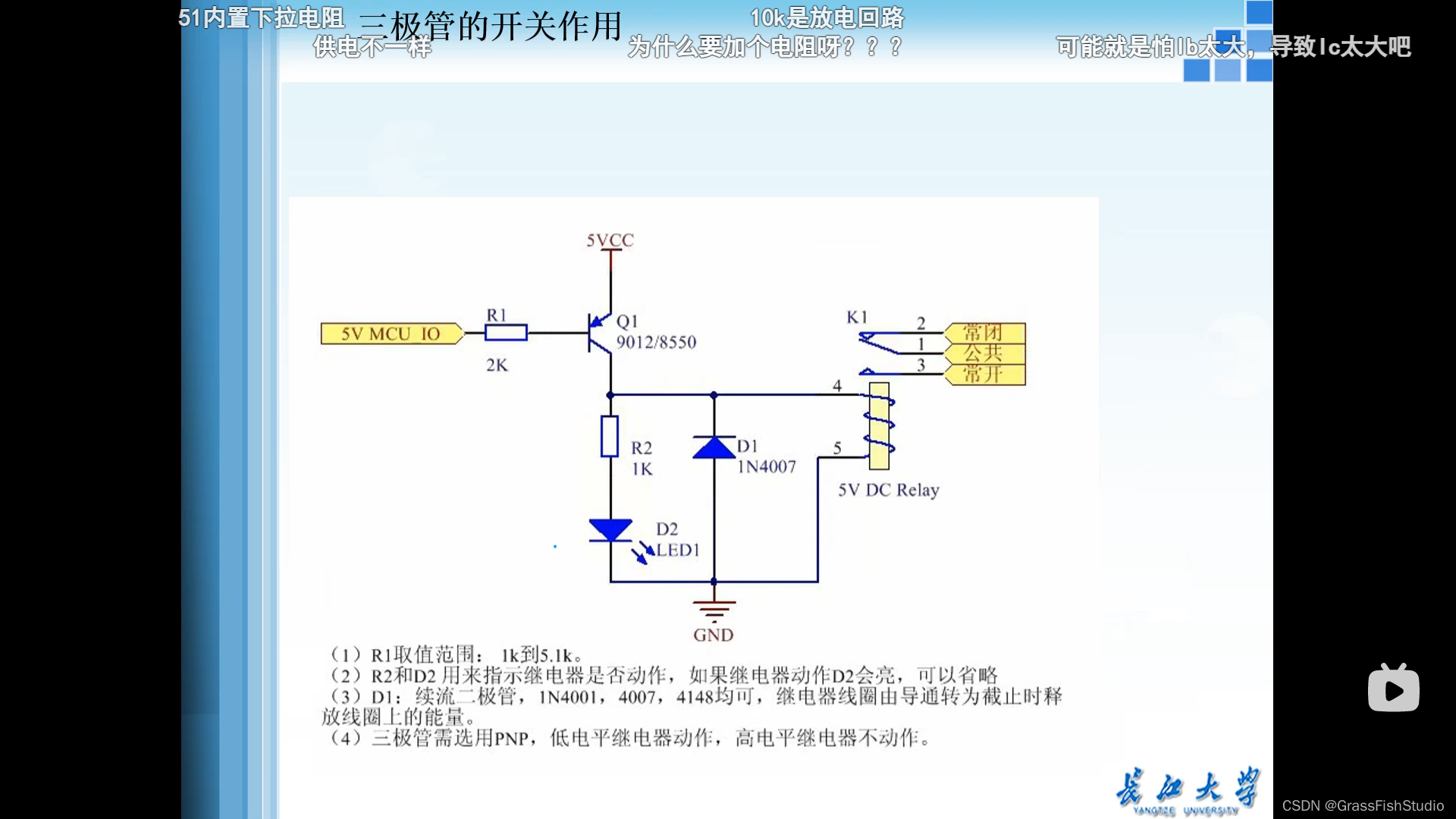

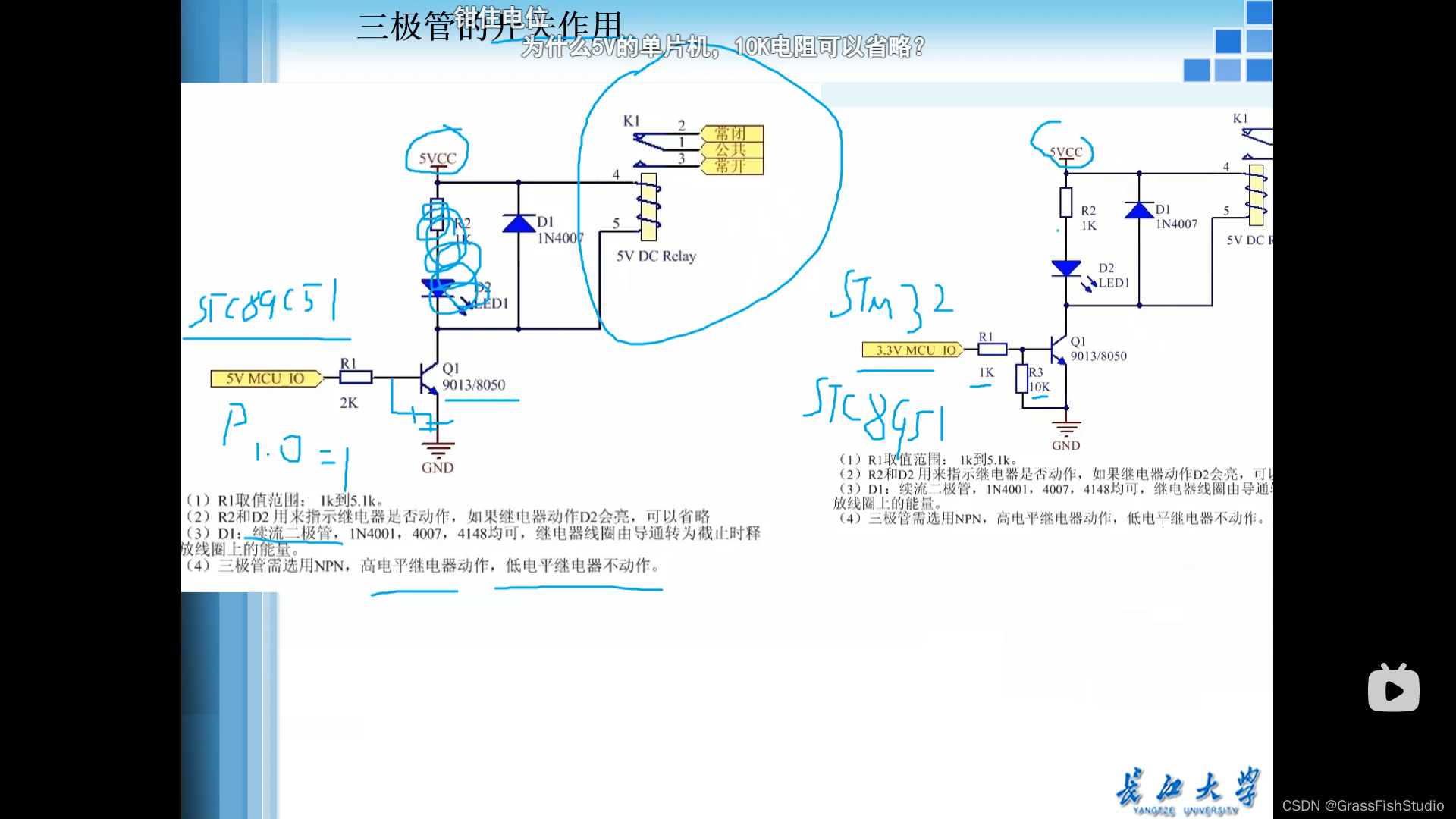

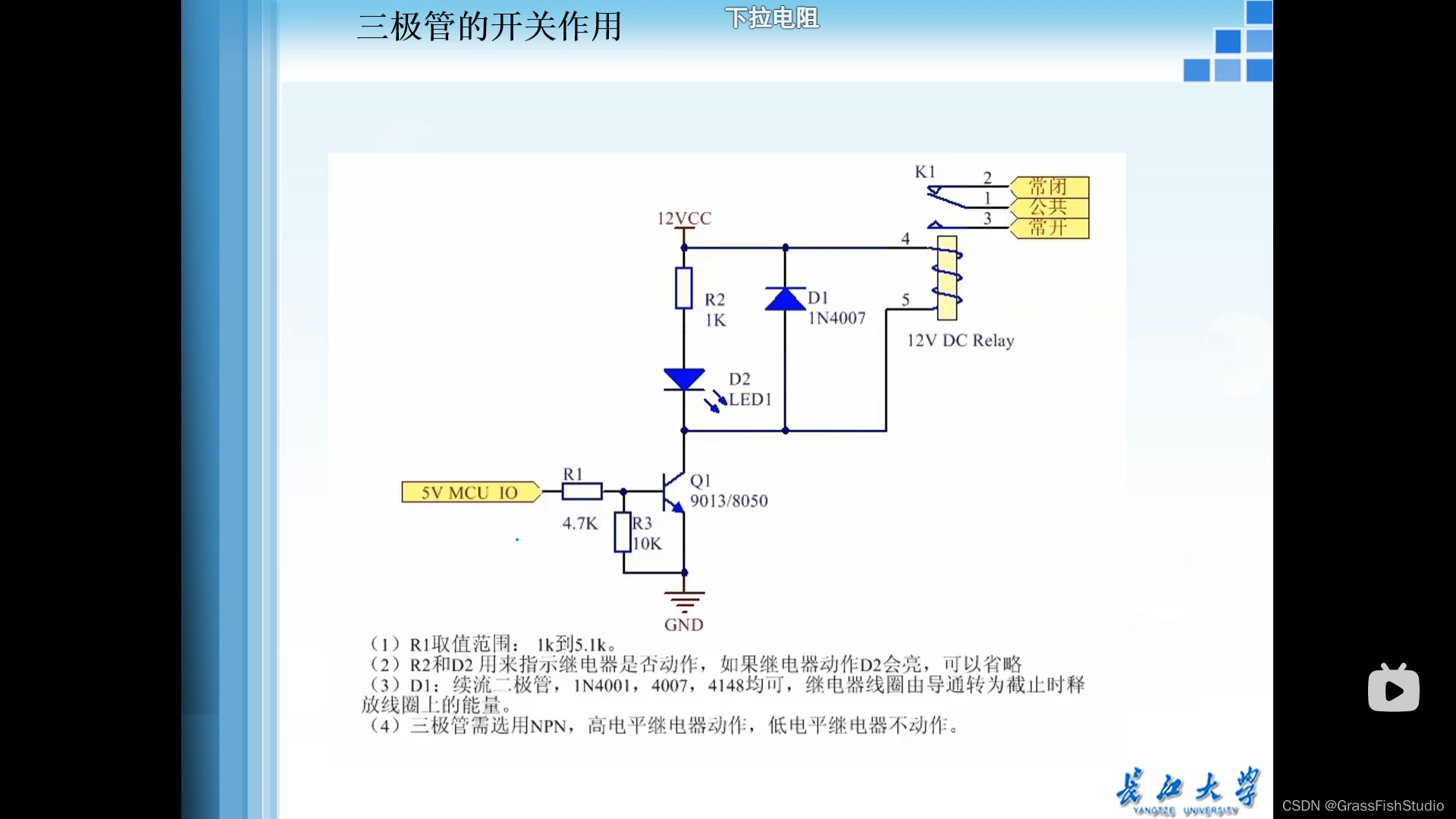

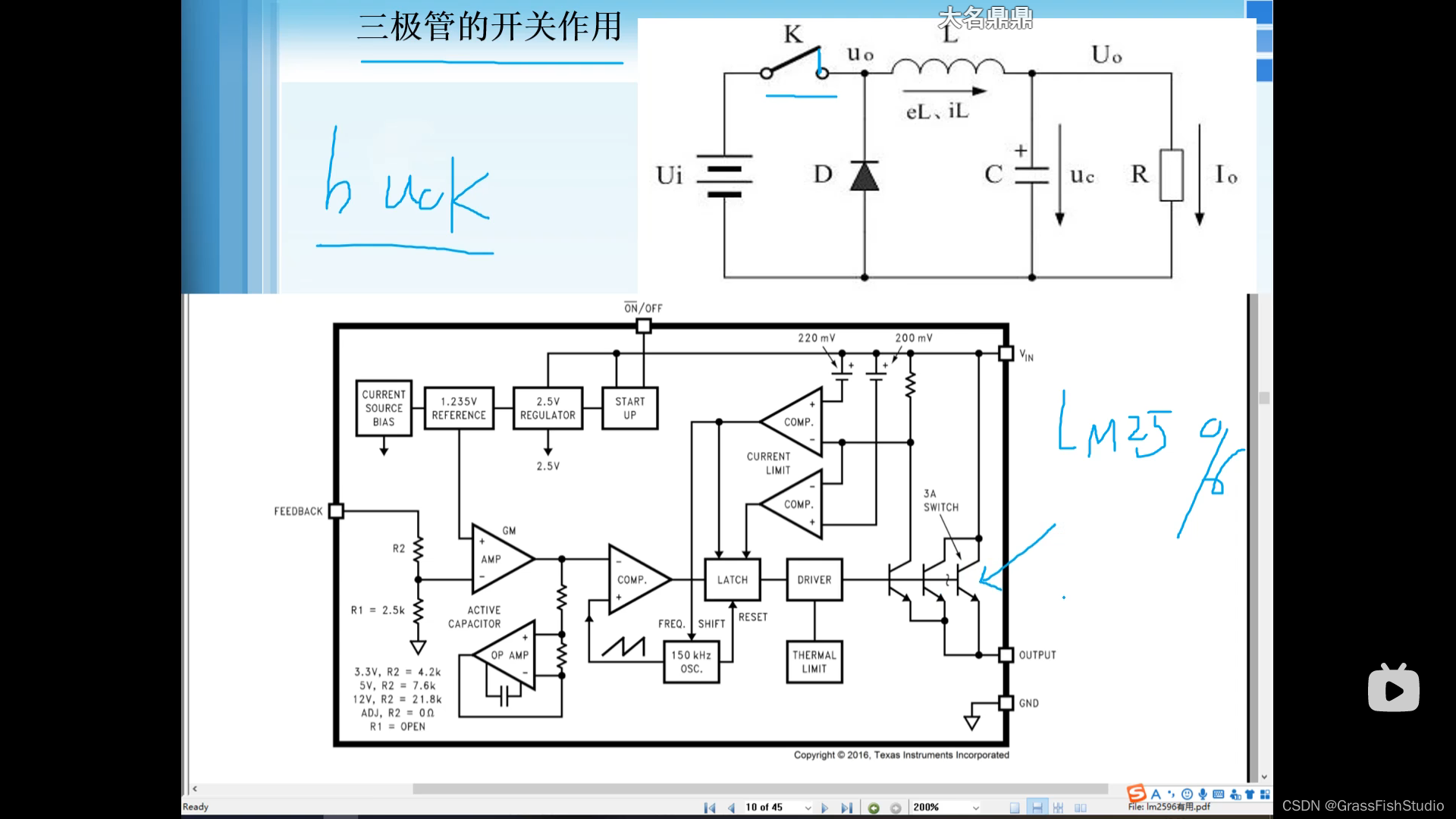

#三极管的开关作用

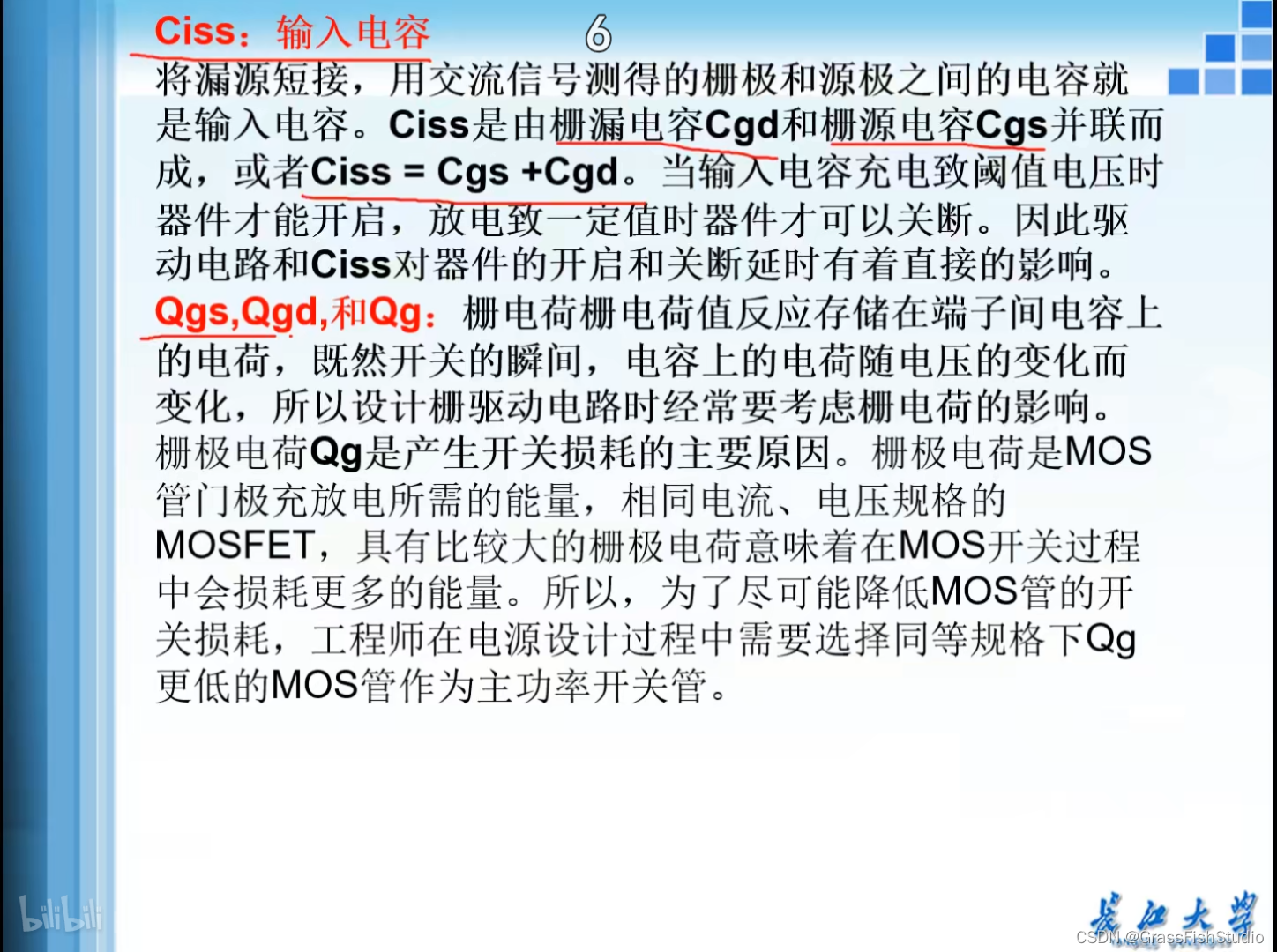

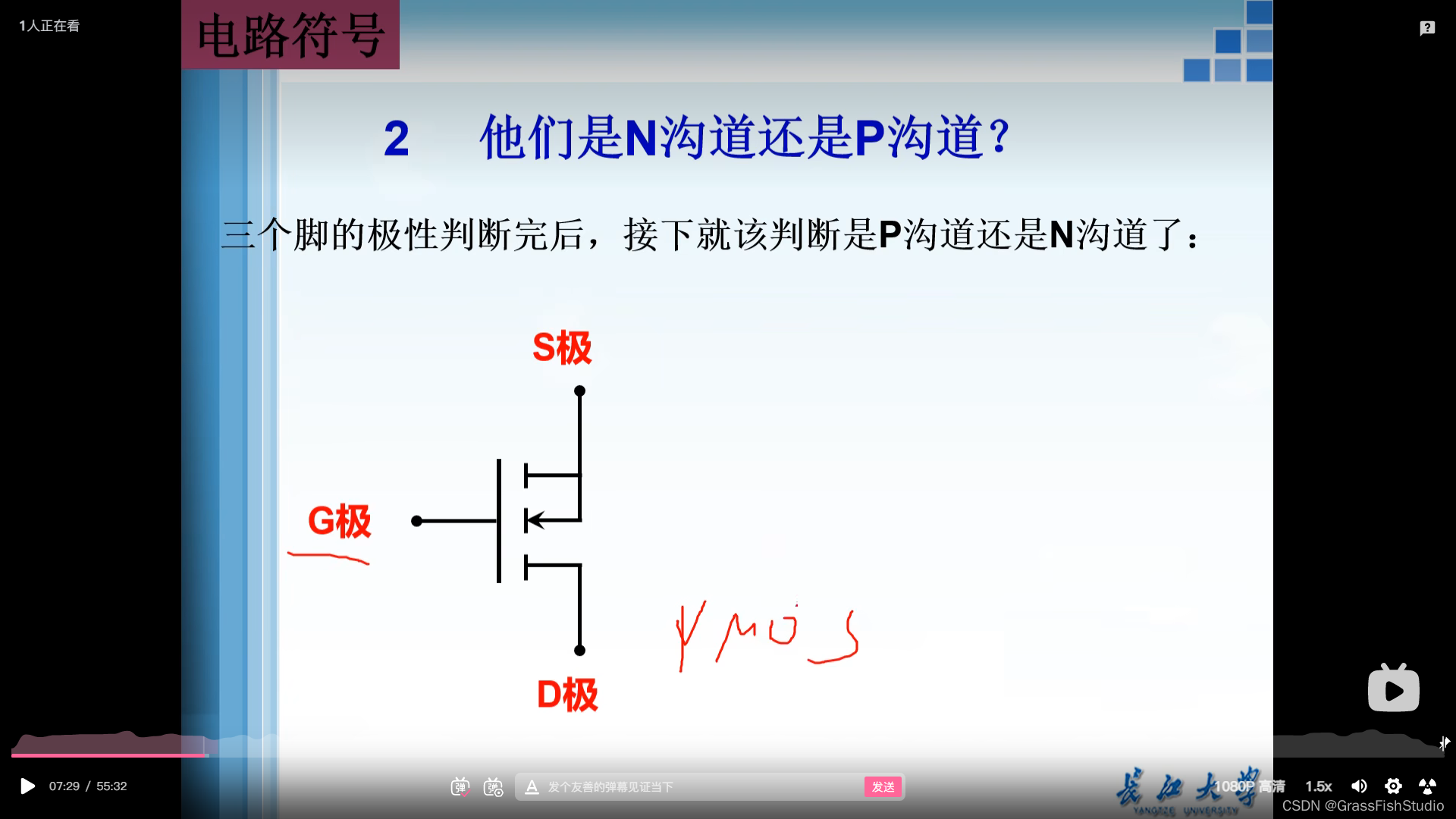

（4）MOS管

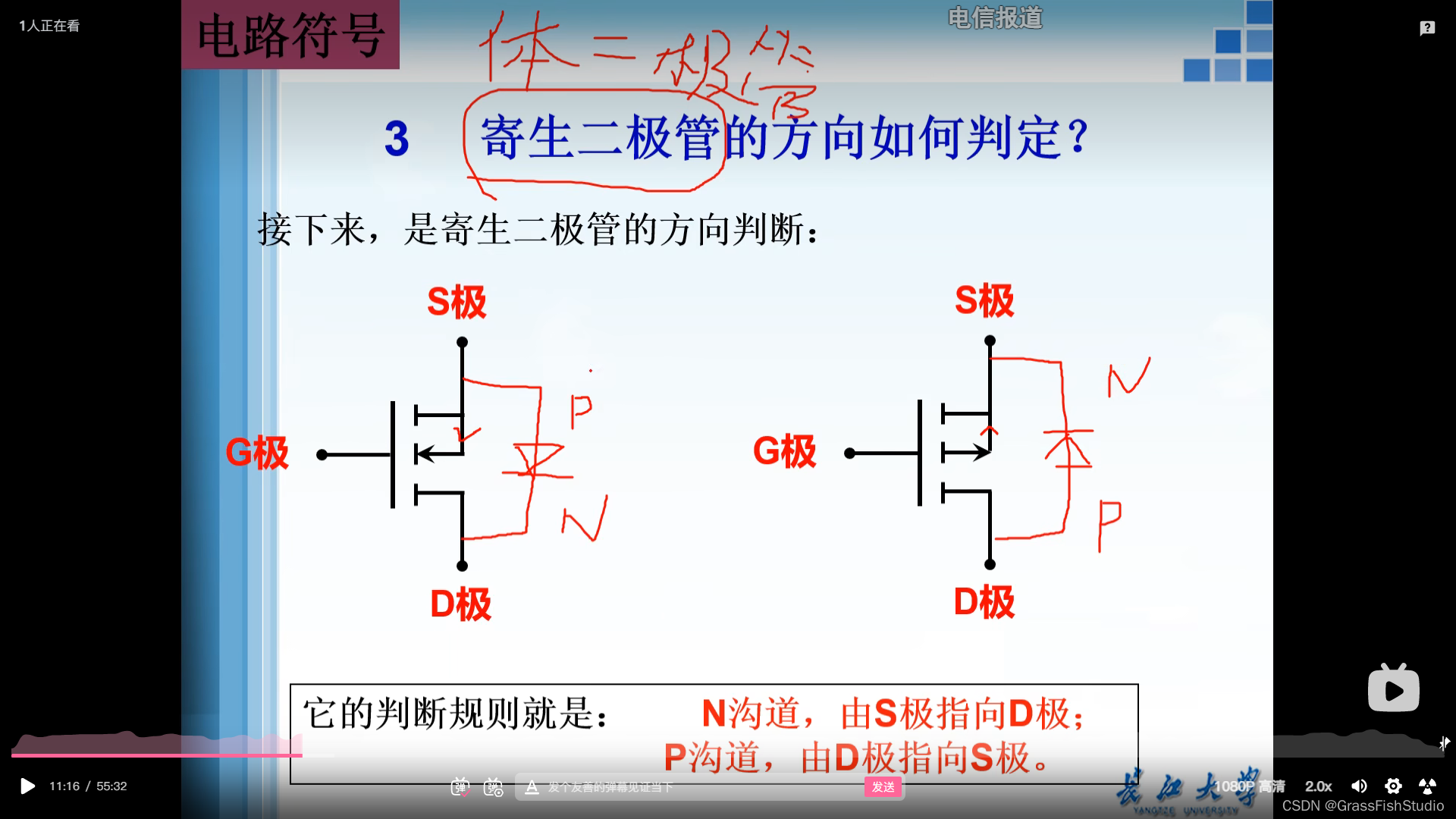

#体二极管（寄生二极管）与生俱来

#MOS管的作用

（1）开关作用

（2）隔离作用

（3）可调电阻R

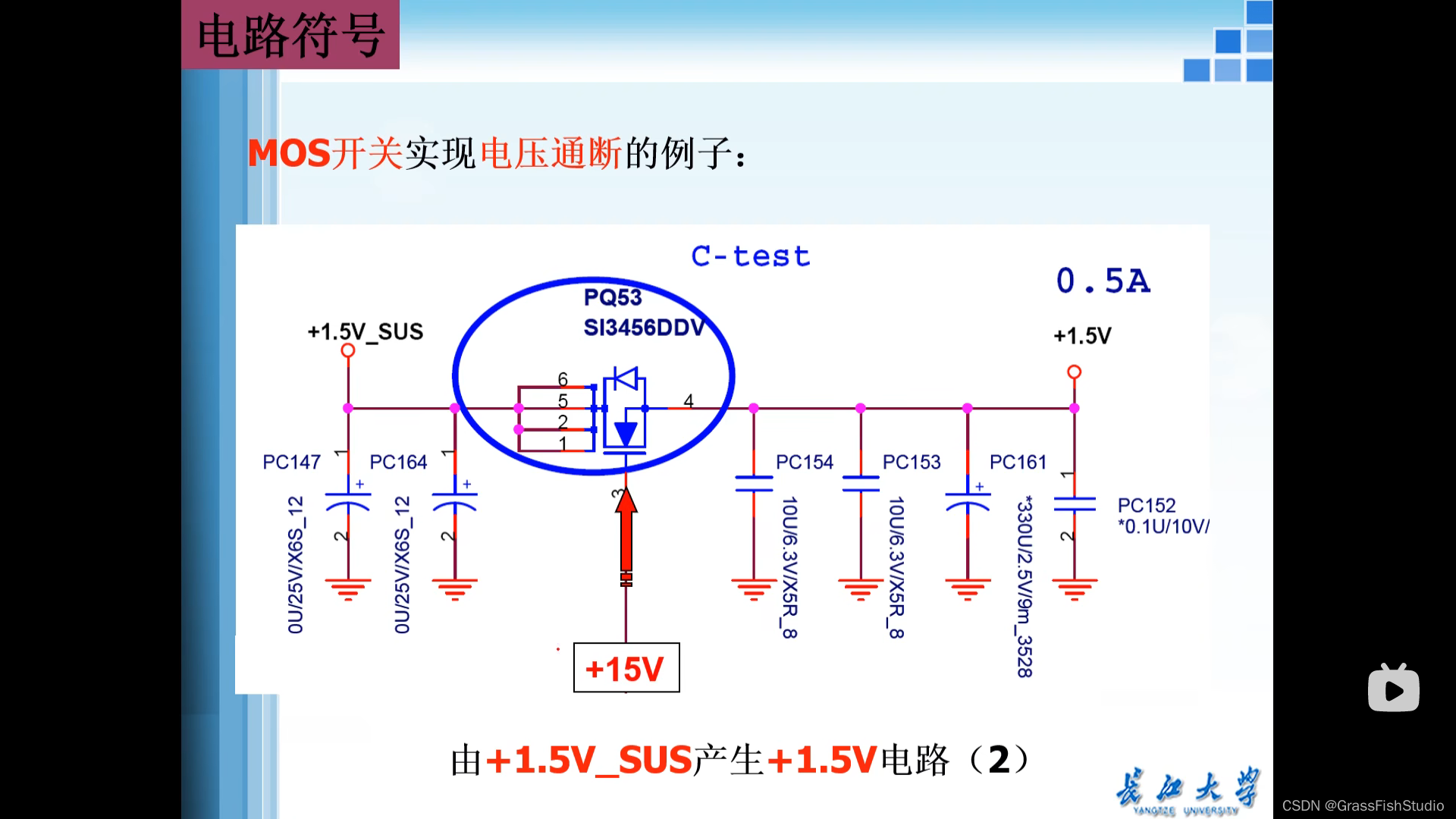

#NMOS做开关例子

图中+15V的地方如果接单片机引脚，输出1则开关闭合导通否则断开不导通。

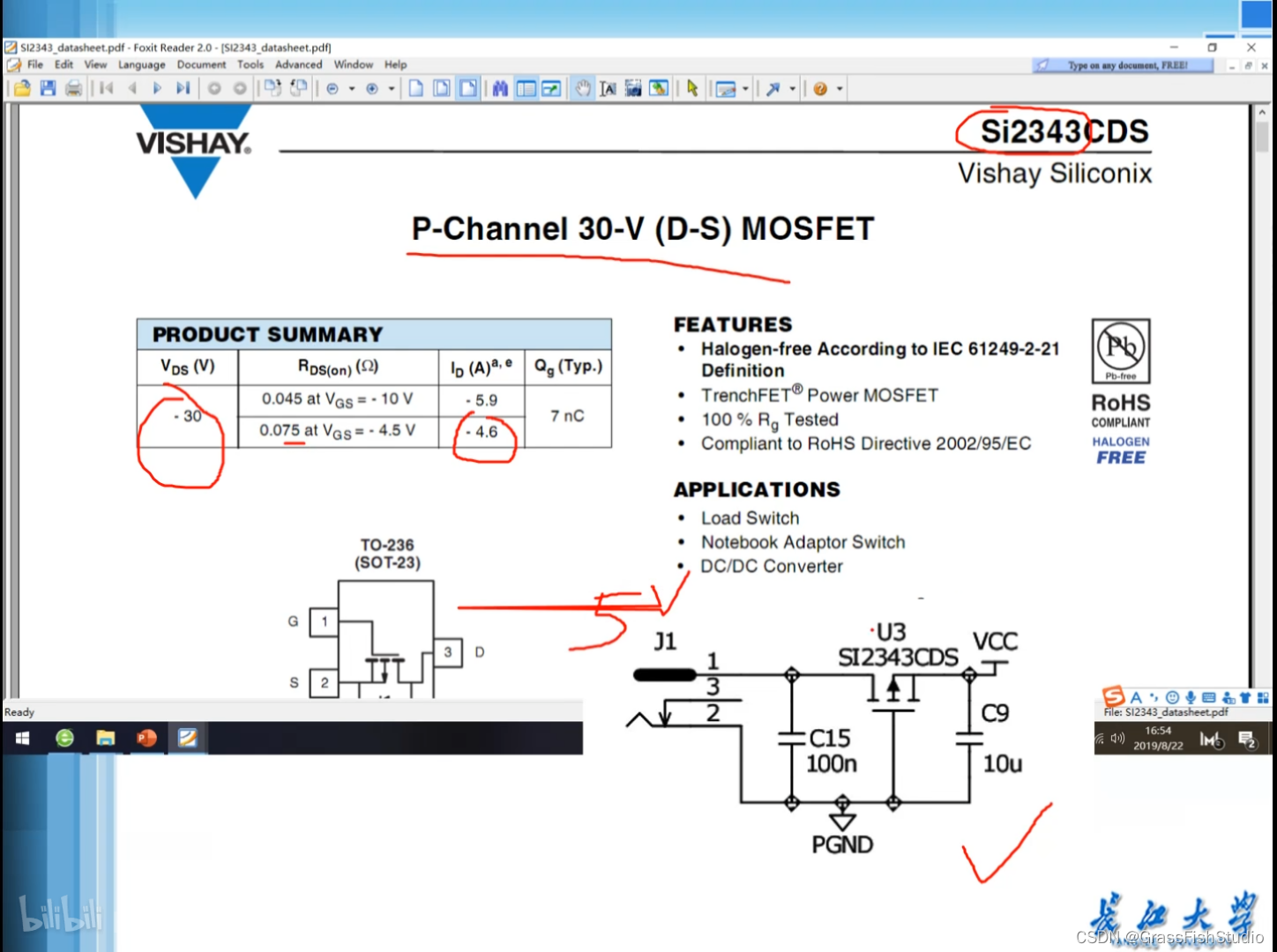

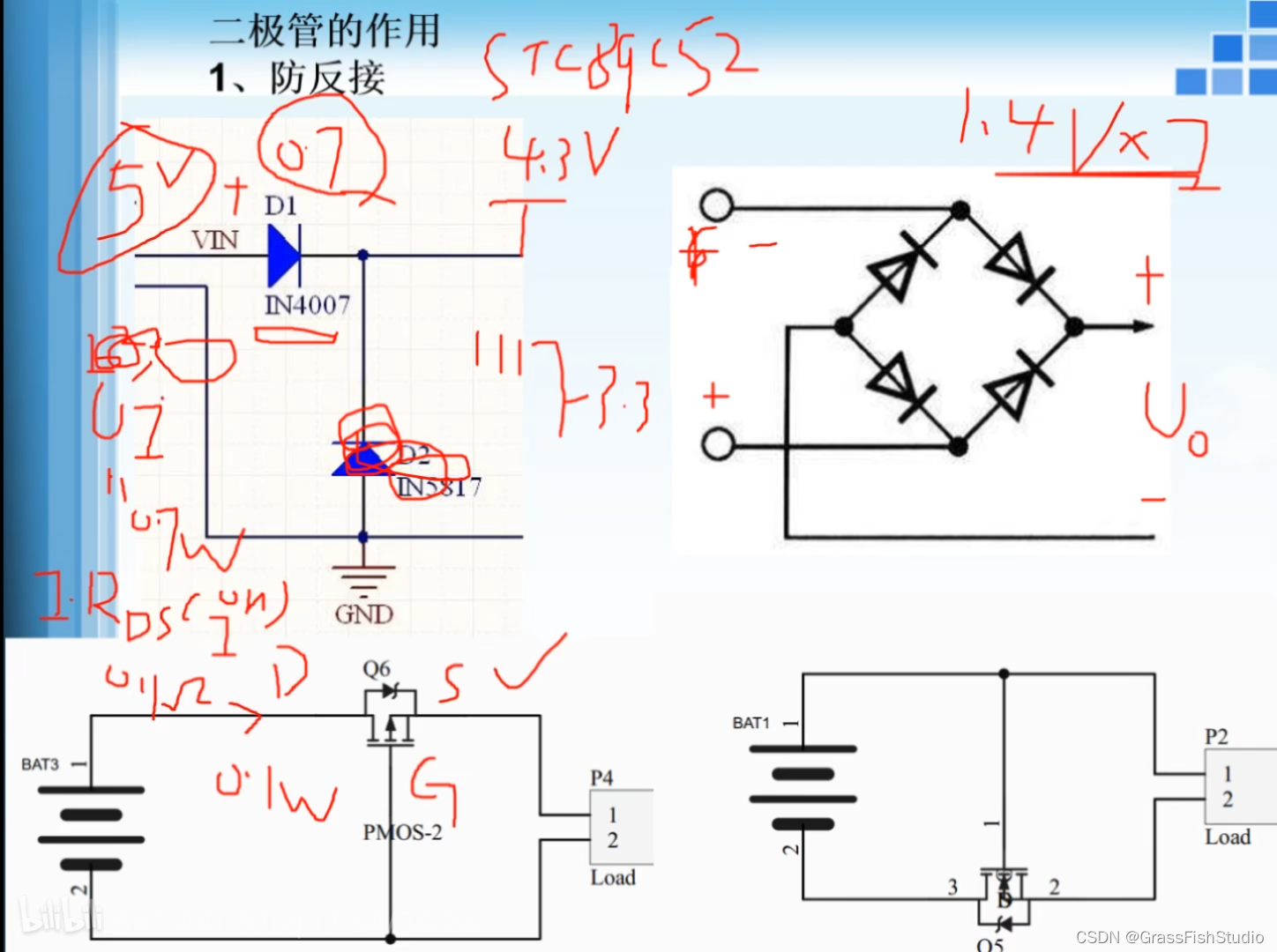

#PMOS做隔离作用

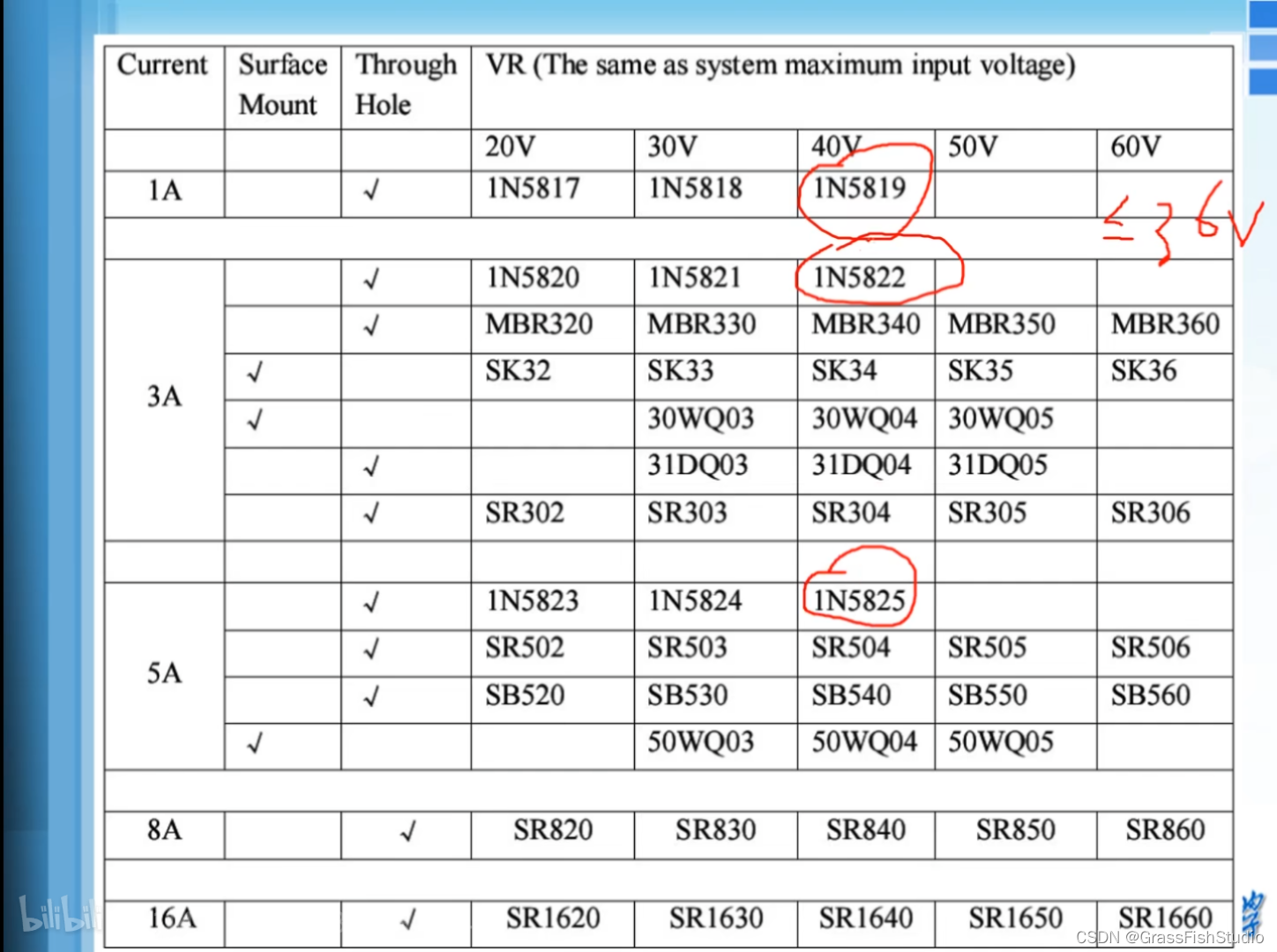

前面讲单片机防反接时讲过可以用二极管，但是二极管有导通压降，比如1N5819导通压降0.7V，1N4007导通压降0.3V。最好的防反接的办法是用PMOS。

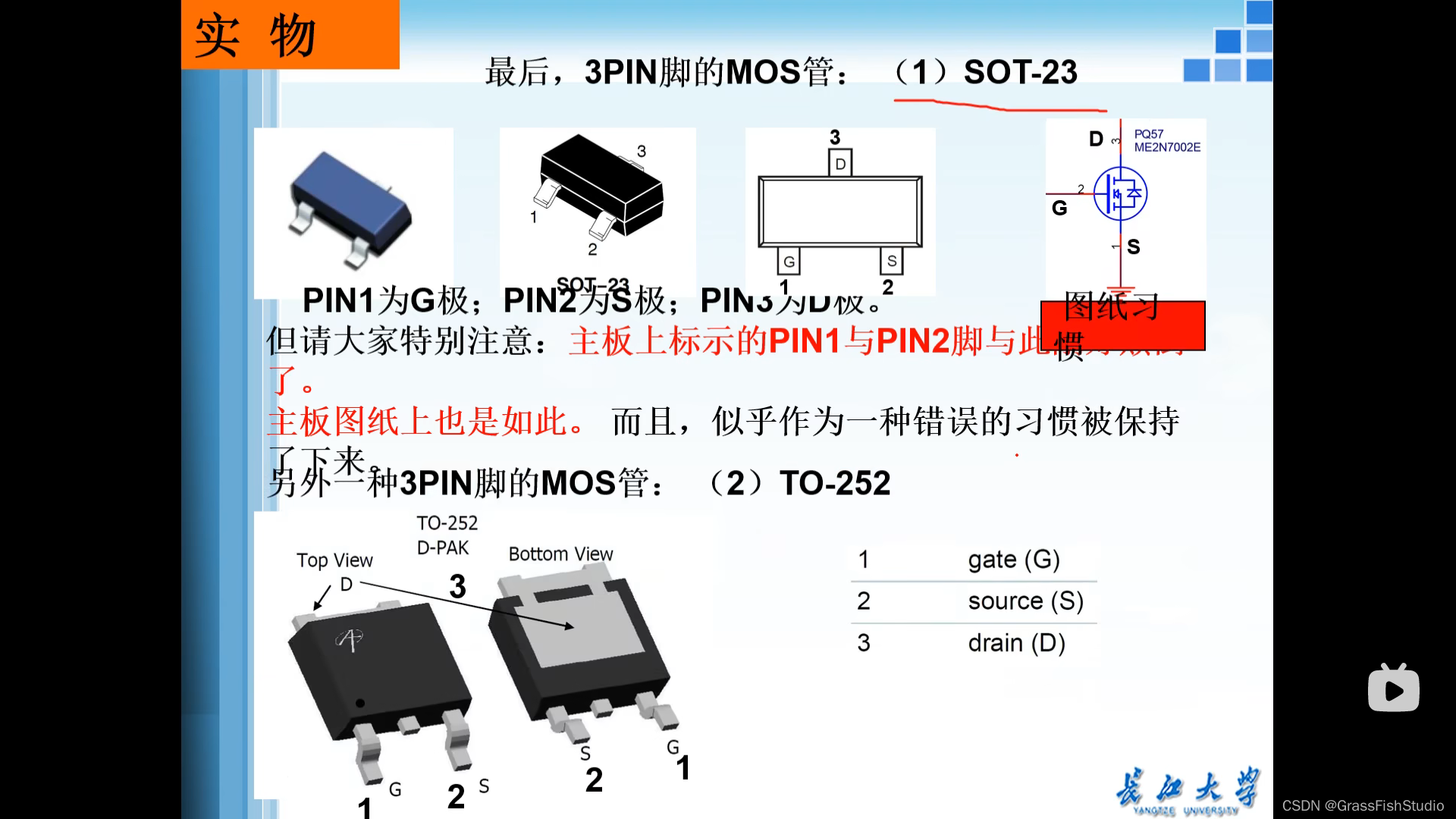

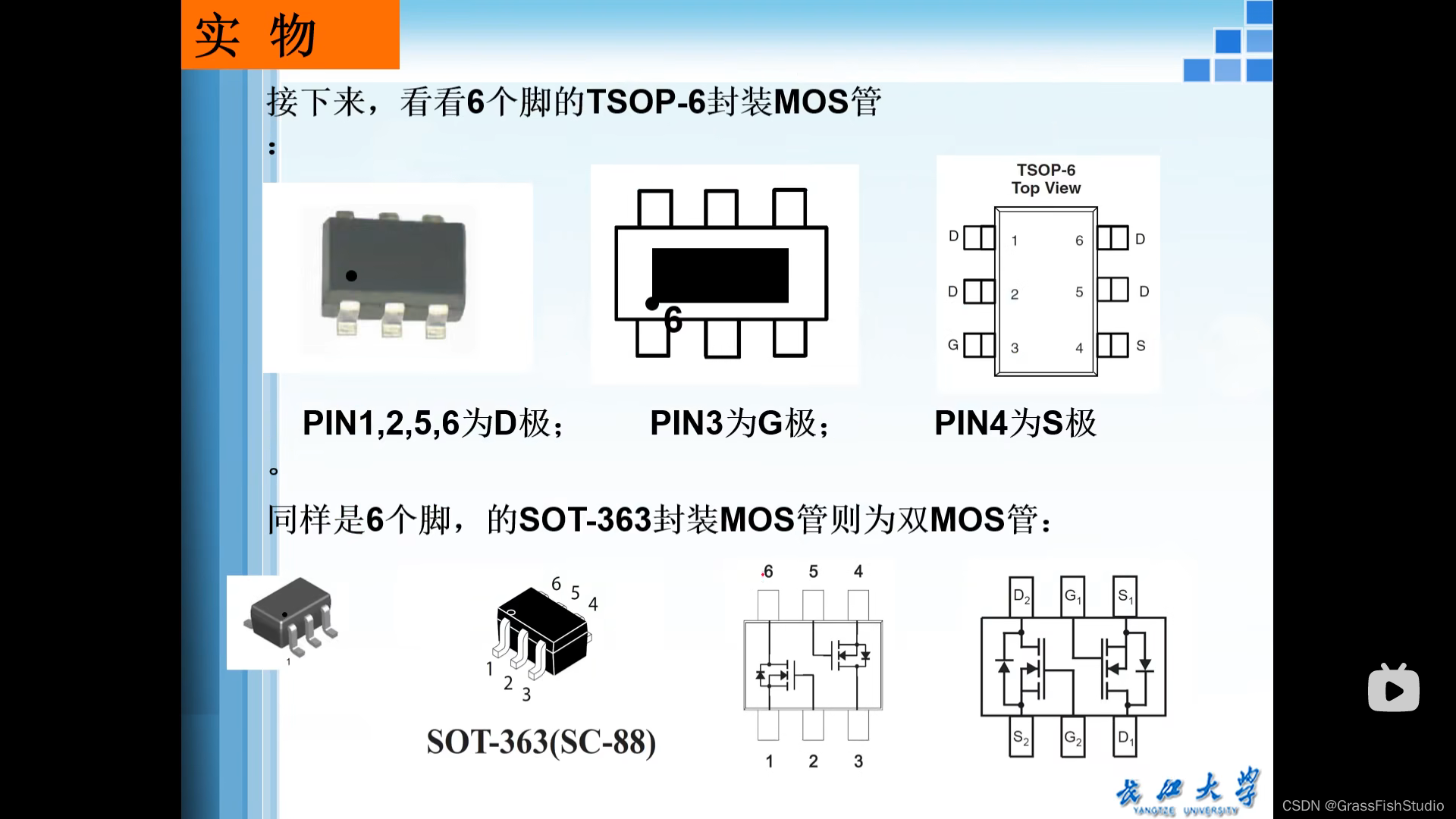

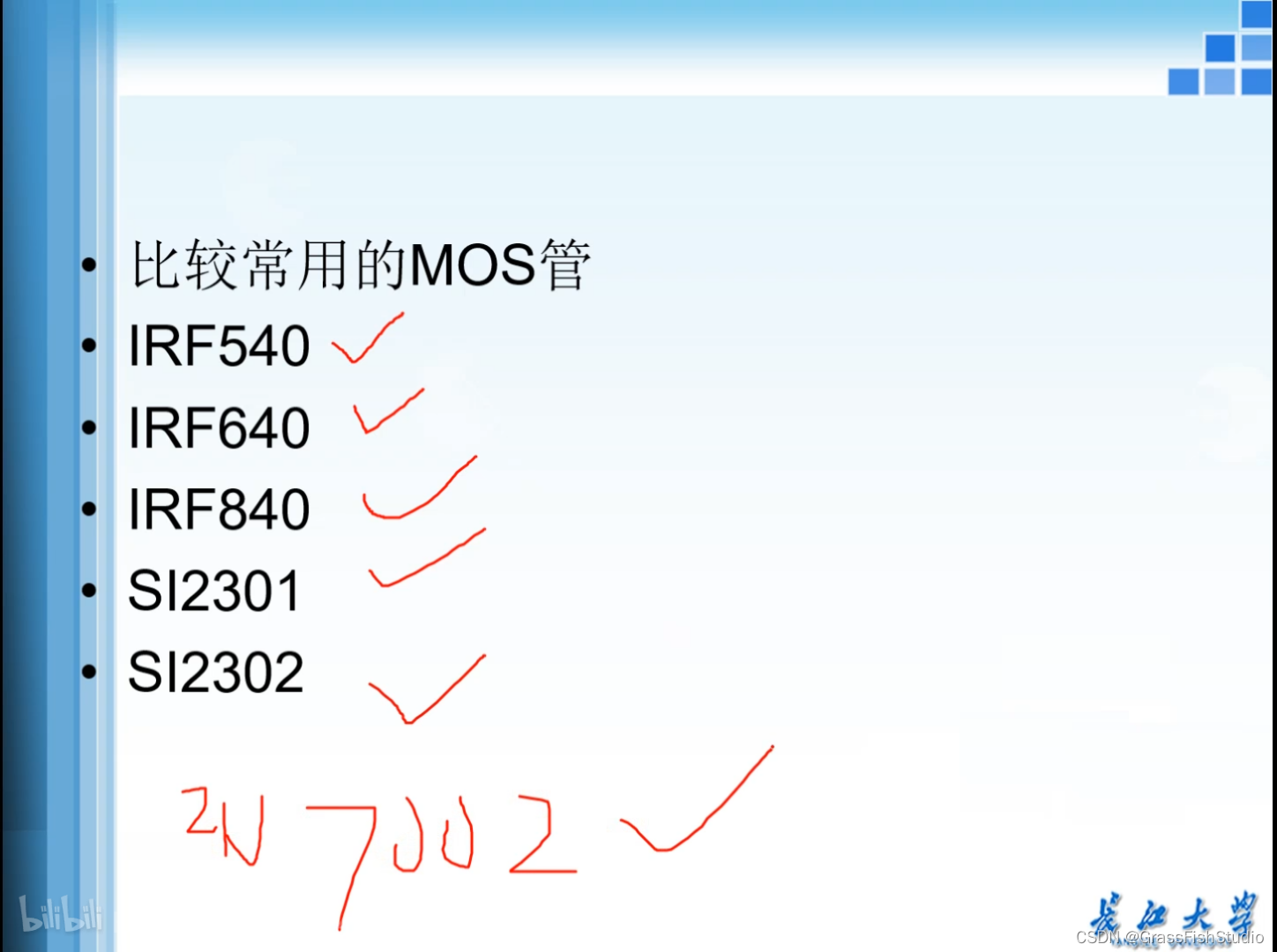

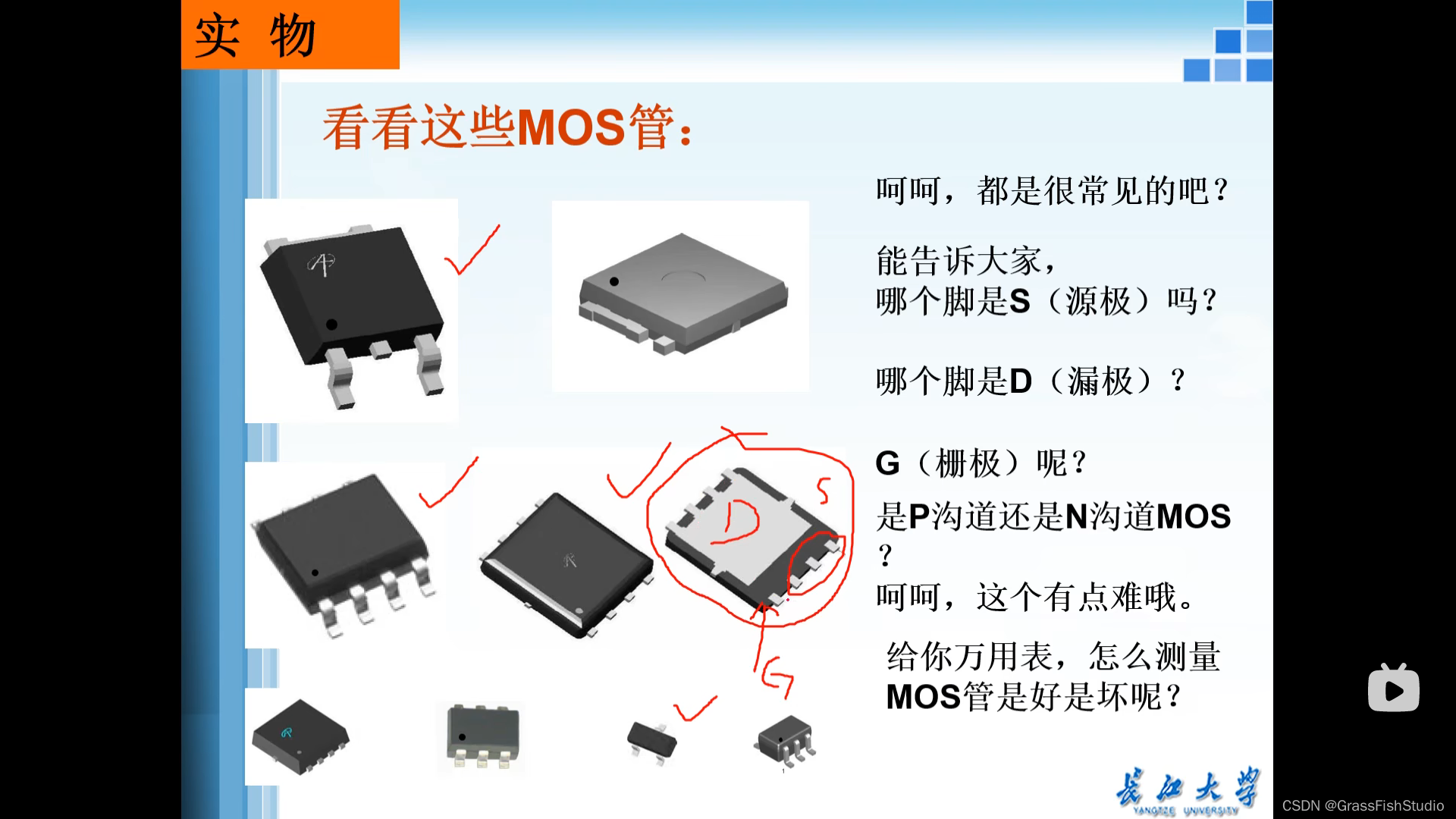

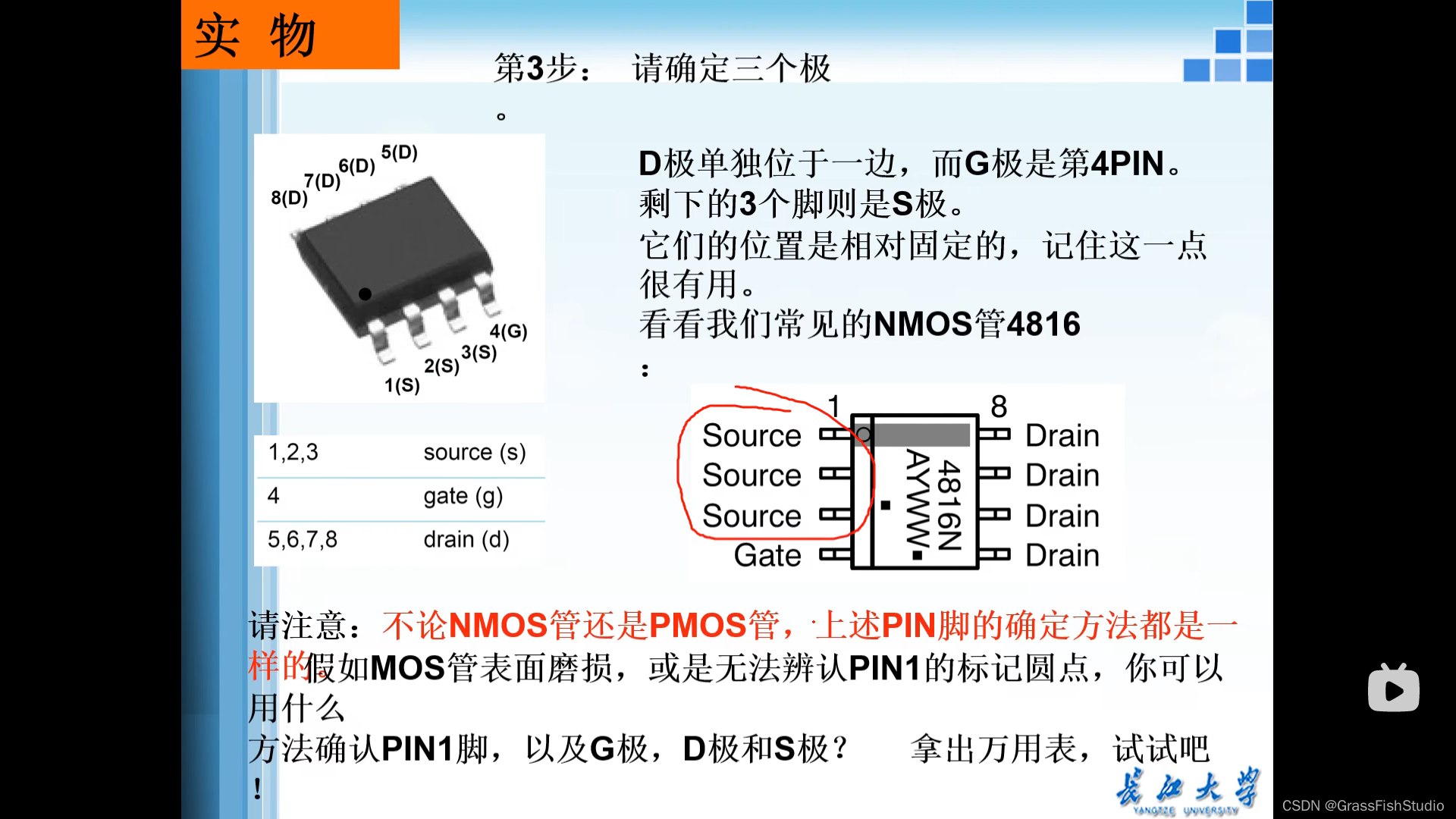

#常用型号
