IRF+LACP+bond0网络负载均衡配置

IRF+LACP+bond0网络负载均衡配置
IRF（智能弹性架构）技术+LACP 链路聚合控制协议+Bond0(多网卡绑定技术)相结合起来，由多条物理链路汇聚成一条逻辑总链路，这样提高链路的带宽、提高了链路的可靠性、易用性，通过汇聚后交换机的2链路接口和Linux服务器的2网卡接口会同时收发数据，达到了一种网络负载均衡的效果，下面就一一介绍相关技术专业术语及配置步骤。

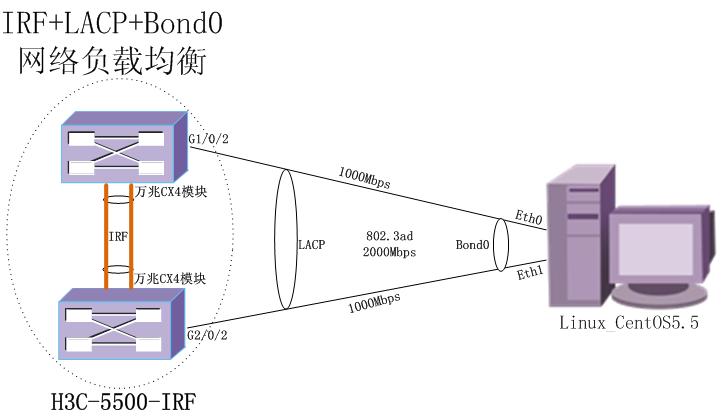

拓扑图如下：

一、IRF（智能弹性架构）技术
1.1 简介
IRF（Intelligent Resilient Framework，智能弹性架构）是 H3C自主研发的软件虚拟化技术。它的
核心思想是将多台设备通过 IRF物理端口连接在一起，进行必要的配置后，虚拟化成一台“分布式
设备”。使用这种虚拟化技术可以实现多台设备的协同工作、统一管理和不间断维护。
为了便于描述，这个“虚拟设备”也称为 IRF。所以，本文中的 IRF有两层意思，一个是指 IRF技术，一个是指 IRF设备。

1.2 IRF的优点
IRF主要具有以下优点：
 简化管理。IRF 形成之后，用户通过任意成员设备的任意端口都可以登录 IRF 系统， 对 IRF内所有成员设备进行统一管理。
 高可靠性。IRF的高可靠性体现在多个方面，例如：IRF由多台成员设备组成，Master设备负
责 IRF的运行、管理和维护，Slave设备在作为备份的同时也可以处理业务。一旦 Master设备故障，系统会迅速自动选举新的 Master，以保证业务不中断，从而实现了设备的 1:N备份；此外，成员设备之间的 IRF链路支持聚合功能，IRF和上、下层设备之间的物理链路也支持聚合功能，多条链路之间可以互为备份也可以进行负载分担，从而进一步提高了 IRF的可靠性。
 强大的网络扩展能力。通过增加成员设备，可以轻松自如的扩展 IRF 的端口数、带宽。因为各成员设备都有 CPU，能够独立处理协议报文、进行报文转发，所以 IRF还能够轻松自如的扩展处理能力

1.3 IRF 配置

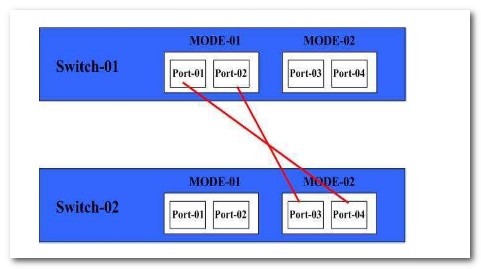

组网拓扑图如下（2个CX4万兆模块互联）：

IRF前注意事项：
1、先规划好IRF 的逻辑ID号，每台都是唯一的，按照数字1,2,3数字排下去。
2、IRF前先不要连接堆叠光缆，在配置的时候也要把堆叠端口给关闭
3、IRF配置命令配置完成后保存配置文件，然后给交换机断电插上堆叠电缆重新启动交换机就可以了。

1、查看2台H3C 5500的交换机IOS版本，版本一致才能配置IRF（智能弹性架构）

[H3C]dis version
H3C Comware Platform Software
Comware Software, Version 5.20, Release 2210
Copyright (c) 2004-2011 Hangzhou H3C Tech. Co., Ltd. All rights reserved.
H3C S5500-28C-EI uptime is 0 week, 0 day, 0 hour, 3 minutes

2、开始2台H3C 5500交换机单独配置IRF

==SW1==

[H3C]irf member 1 renumber 1 //更改IRF 逻辑ID

[H3C]interface Ten-GigabitEthernet 1/1/1 //进入万兆端口
[H3C-Ten-GigabitEthernet2/2/1]shut //关闭该端口

[H3C]interface Ten-GigabitEthernet 1/1/2
[H3C-Ten-GigabitEthernet2/2/2]shut

[H3C-5500-1#]irf-port 1/1 //进入IRF逻辑组
[]port group interface Ten-GigabitEthernet1/1/1 mode normal //把该端口加入IRF逻辑组

[]irf-port 1/2
[]port group interface Ten-GigabitEthernet1/1/2 mode normal //把该端口加入IRF逻辑组

[H3C]interface Ten-GigabitEthernet 1/1/1
[H3C-Ten-GigabitEthernet2/2/1]undo shut //启动该端口

[H3C]interface Ten-GigabitEth
