DCT变换的FPGA实现

硬件测试图

1.先进行管脚绑定

选择pin planner

这个就是管脚绑定。



3.然后对signaltap进行配置

DCThaffman编码之压缩部分：

解压缩：

小波shint编码压缩：

小波shint解压缩：

仿真图：

DCT那个算法：

        第1部分：RGB转Ycbcr，这个模块的仿真如下所示：

这个结论，只要通过公式

进行简单的计算就可以验证其正确性了。

        第2部分：DCT模块，这个模块的仿真结果如下所示：

        DCT变换过程中，会有大量的小数等情况，因此，在FPGA中做处理的时候，会有误差，不过DCT变换有个较大的特征，就是每个8*8块的DCT变换后都有一个极大值，所以上面的仿真结果基本正确。

最后仿真结果如下所示（即加入DCT和huffman编码之后的整体仿真）：

然后将几个主要的信号放大：

然后单独的压缩和解压缩如下：







小波那个算法：



将仿真波形放大，其中小波变换之后如下所示：

编码解码如下所示



最后小波逆变换之后得到如下结果：

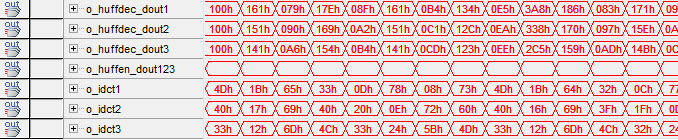

然后改为三通道后，整体仿真结果如下（单个通道的放大仿真图和上面一样，这里就不重复了）：



单独压缩



单独解压缩
