1. 不同的 Q factor, Qf: Qf < 2.5 (Qf = 0 , 0.02,0.04, … , 2.4)
4. 系统对电能质量的影响 就是 THD 减少。。。这个是要做比较的
对比不同Qf值下的仿真结果,由于被动式在实际值中,主要是通过软件实现的,所以这里,我们主要对主动反孤岛和改进算法下进行对比。此外,电流的谐波畸变是主动方法所存在的,所以对于这两点要求,我们主要是通过对比主动法和改进法两种方法进行对比。
这里,对比不同的Qf值得情况,主要是验证这么一个结论:

当Q过大的时候,无法进行正确的反孤岛检测,如果Q过小,则检测不到反孤岛效应。
这里,主要进行进行Q =eps, 0.5,1,1.5,2,2.5几种情况进行仿真分析。,注意,实际中品质因素Q不能为0.所以设置一个非常小的品质因素进行仿真。
这里假设C和L的比值不变,然后上面的几个值对应的R值分别为:
eps,1.213,2.43,3.64,4.85,6

修改RLC的值,从而改变对应的Q值。
通常情况下,然后就是不同的Q值下,反正对比其对应的THD值,从而对比出改进算法的性能优势。
双击如下的图标

再做如下的点击:
再做如下的点击:

FFT analysis,

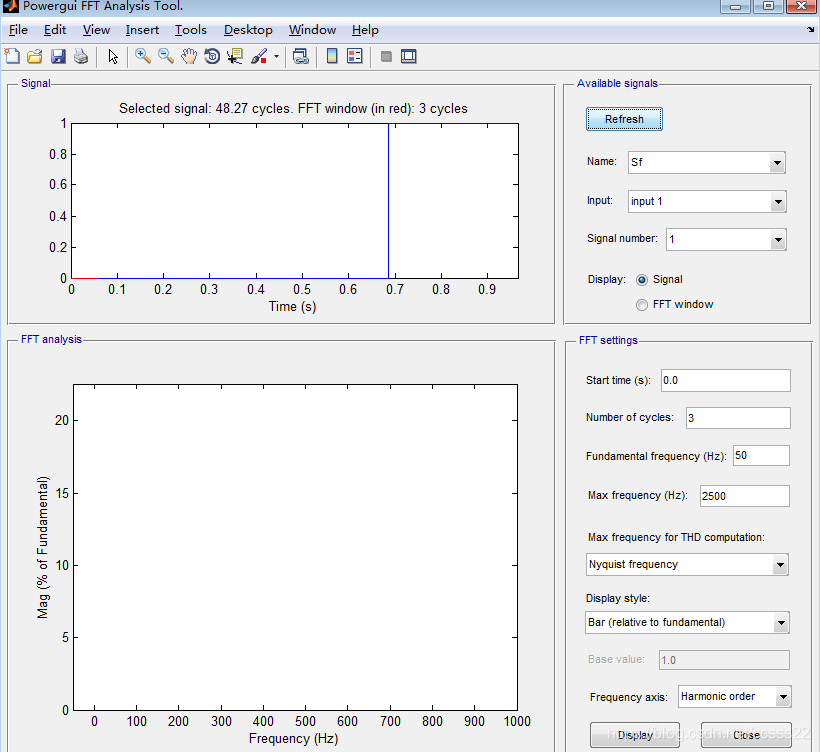

然后出现如下的界面:

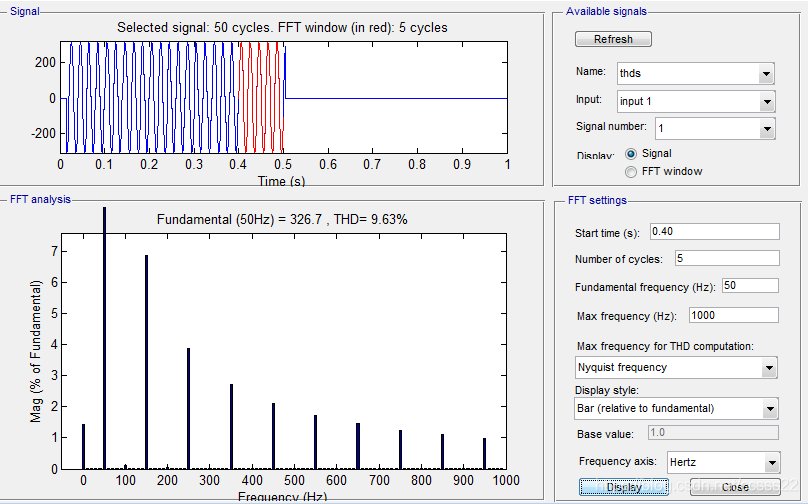

然后就能够观察对应的THD了。
我们首先运行TaskA的。不同的Q对应的THD分布如下所示:
这里,我们对其中的几个参数进行仿真验证:

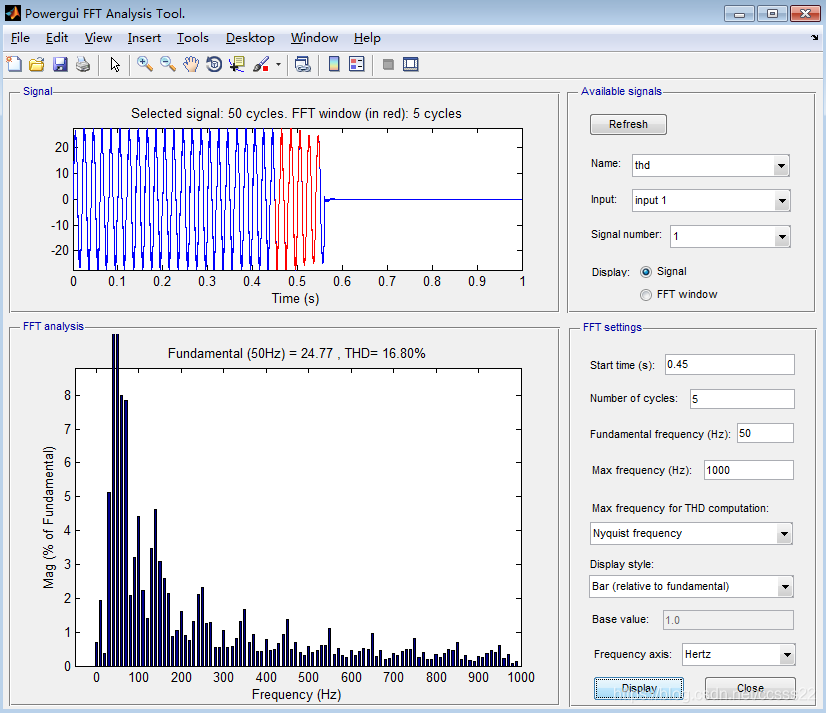

设置Q = 1.2,进行仿真,仿真结果如下所示:

对于改进后的算法,进行同样的方法,得到的仿真结果如下所示:

2. 不同的 NDZ (盲区) 要减少盲区
这个通过设置不同的区域的电压和频率仿真即可,由于被动法存在盲区较大的问题,所以这里为被动法和改进方法的对比。

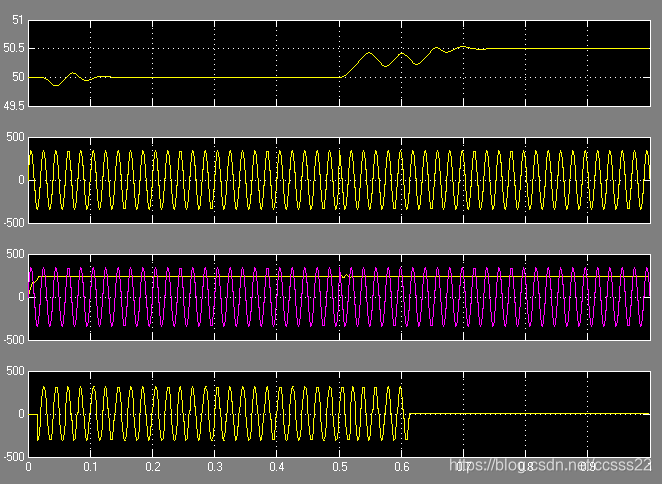

被动法的缺陷就是盲区较大,我们设置频率为50.5hz采用被动法仿真结果如下所示:

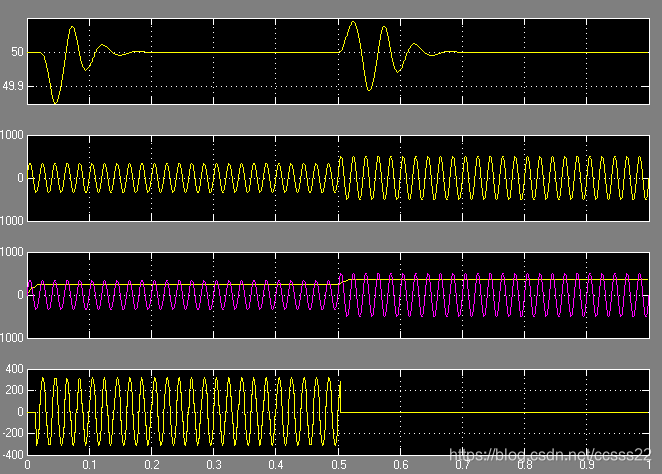

改进后的算法仿真结果如下所示:

由此可见,改进后的算法可以有效解决盲区的问题,并改善电流畸变的问题。
3. 系统在测到孤岛和断闸的时间, islanding detection time , anti-islanding respones time
将孤岛现象均设置为0. 5s处。分别对三种算法进行仿真,仿真结果如下所示:
单独的主动方式:

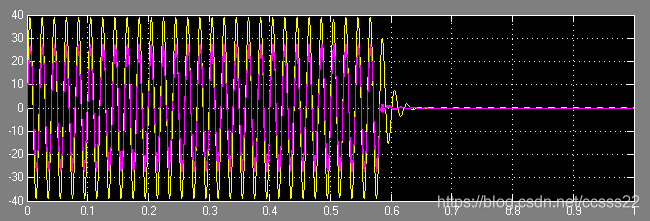

从上面的仿真结果可以看到,在0.58s处断开,T = 0.59 - 0.5 = 0.09s
单独的被动方式:

从上面的仿真结果可以看到,在0.52s处断开,T = 0.52 - 0.5 = 0.02s

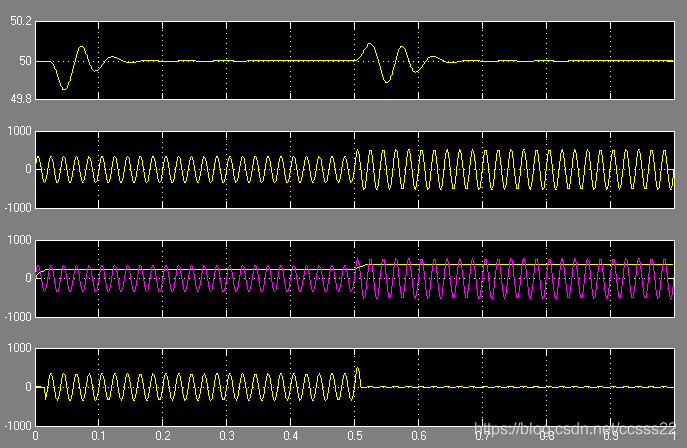

改进的算法:

从上面的仿真结果可以看到,在0.51s处断开,T = 0.51 - 0.5 = 0.01s
总结,
主动法,检测范围较大,但是畸变较大,且检测反应时间较长;
被动法,检测范围有限,即盲区较大,但是畸变较小,检测反应时间快;
改进后的算法,检测范围大,即盲区小,且信号畸变小,检测反应时间快。
