异部时钟电路的FPGA设计

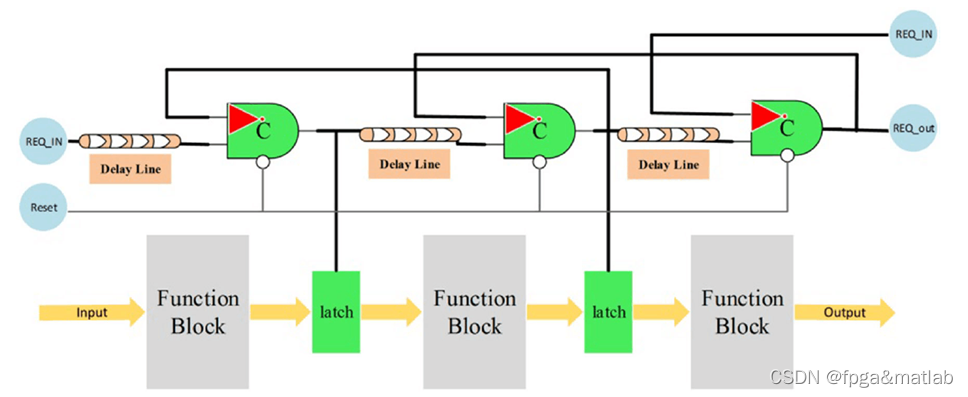

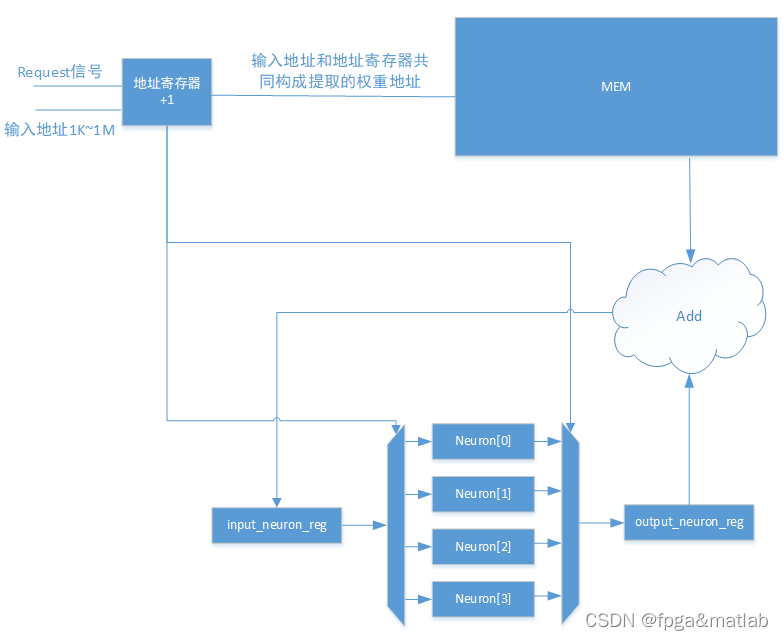

整体系统结构如下图所示：



这个设计的输入输出信号如下

input req_in – 输入请求信号 1bit

input addr_input – 输入地址信号 7bits

input clear – 输入clear信号，清除req_out

inputreset – reset信号

output ack_in – 完成8个神经元计算就产生ack信号

output req_out – 如果有计算大于2的结果，则产生Req_out

output addr_output – 输出计算结果大于2的寄存器编号（0，1，2，3，4，5，6，7）

最终跑完simulation, synthesis, implementation，memory选择DATA_WIDTH = 8, MEM_DEPTH =8192, 就是13位地址位是(7bit addr_input +6bit寄存器编号（0,1,2,3,4,5,6,7）)。

输入信号是1K~1MHz的6bit地址数据和1bit req_in，两个同时送到。

得到地址后Memory输出存储好的权重，和对应的8个神经元依次（其实就是寄存器值）相加，得到的数如果大于2就清零这个寄存器，并产生1个Req信号，如果不大于2就把数值存入寄存器。

举个例子，如果有1个Req和起始地址数据2，则从MEM提取一个权重数据，提取的地址分别是20，21，22，23，24，25，26，27，每提取到权重数据，就和相应的寄存器值（0，1，2，3，4，5，6，7）相加，如果和大于2则清零相应寄存器值，如果小于等于2就把新的值存入相应的寄存器值。



最终跑完simulation, synthesis, implementation，memory选择DATA_WIDTH = 8, MEM_DEPTH =8192, 就是13位地址位是(7bit addr_input +6bit寄存器编号（0,1,2,3,4,5,6,7）)。

输入信号是1K~1MHz的6bit地址数据和1bit req_in，两个同时送到。

得到地址后Memory输出存储好的权重，和对应的8个神经元依次（其实就是寄存器值）相加，得到的数如果大于2就清零这个寄存器，并产生1个Req信号，如果不大于2就把数值存入寄存器。

举个例子，如果有1个Req和起始地址数据2，则从MEM提取一个权重数据，提取的地址分别是20，21，22，23，24，25，26，27，每提取到权重数据，就和相应的寄存器值（0，1，2，3，4，5，6，7）相加，如果和大于2则清零相应寄存器值，如果小于等于2就把新的值存入相应的寄存器值。

下面对这个功能进行验证：

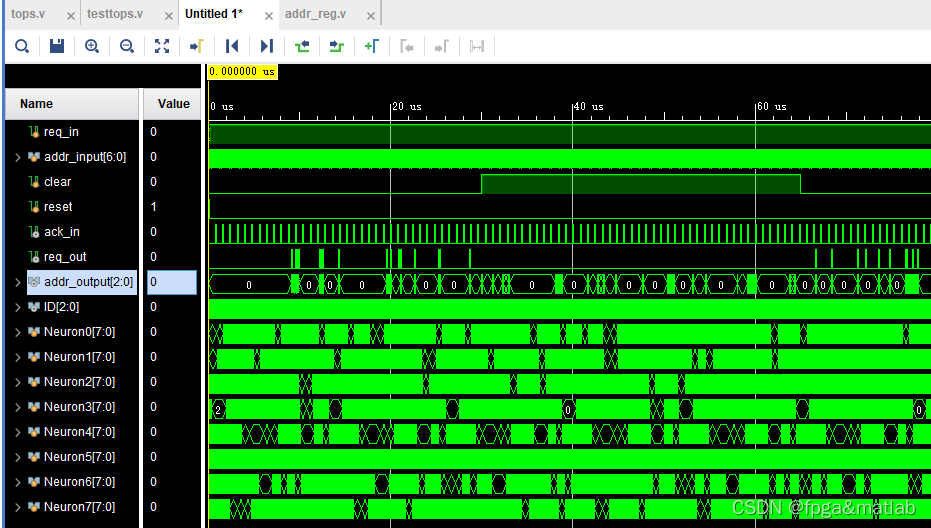

第一、看clear，当clear=1的时候，reqout就清空，输出始终为0；

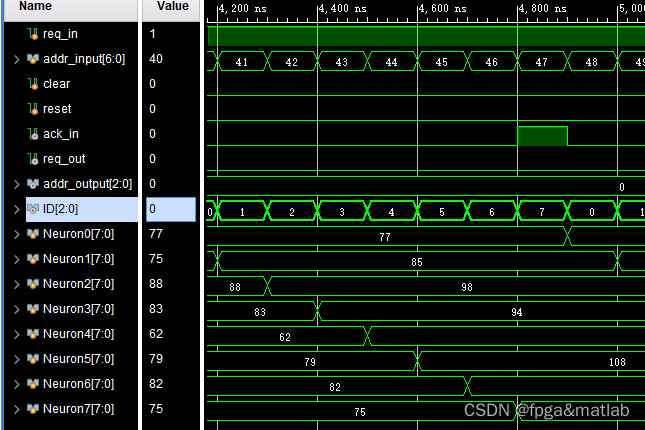

第二、放大仿真图，可以看到，当ID=7，即第八个神经元完成计算之后，ackin输出1，表示完成一轮计算。如下图所示。

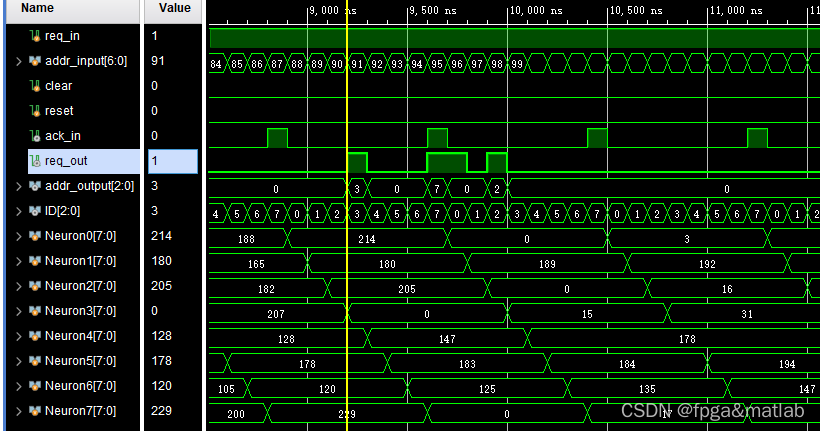

第三、（这里，假设100为实际的1,200为实际的2）可以看到，当如下图所示，当第3个神经元，其数值为214，即大于2，那么清零，因此后一个值，其清空变为0。之后，第7个神经元为219大于2，那么之后其清零。当出现大于2的情况，reqout会输出一个高电平。。。。。
