1.软件版本

quartusii12.1

2.系统描述

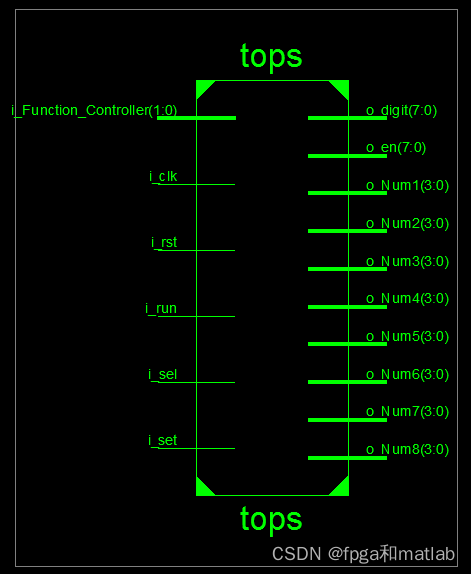

系统的整个结构框图：

然后，设置控制输入有5个脚，分析功能如下所示：

i_Function_Controller=0；显示年月日

i_sel：选择需要调整的某位数字。

i_set：计数器，调整需要调整的位置的数字。

具体调整的时候，首先选择i_sel，按键按一下，需要调整的位置会移动一次，然后移动到需要调整的位置上，然后松开i_sel，然后按下i_set，调整显示的数字。

i_run：不使用

i_Function_Controller=1；显示时间，小时，分，秒

i_sel：

i_set：

i_run：

正常工作的时候，上面三个设置分别输入0,0,1

当需要调整时间的时候，设置i_run=0，然后设置i_sel，选择对应的需要调整的数字位，然后设置i_set，设置具体的值，其中秒位置，如果设置i_set。那么秒直接清零。

注意，因为时间部分计数到24小时的时候，年月日才被加1，所以在年月日这里i_run不使用，他是靠日期模块来驱动的。

i_Function_Controller=2；闹钟设置模块

i_sel：

i_set：

i_run：不使用，

通过设置i_sel，选择需要被设置的数字位，然后通过i_set进行闹钟的设置。

i_Function_Controller=3；秒表的控制

i_sel：清零

i_set：暂停

i_run：开始秒表计时

整体的结构如下所示：

3.部分源码

`timescale 1ns / 1ps

module tops(
            i_clk,
				i_rst,
				i_Function_Controller,
				i_sel,
				i_set,
	         i_run,
				o_Num1,
				o_Num2,
				o_Num3,
				o_Num4,
				o_Num5,
				o_Num6,
				o_Num7,
				o_Num8,
				o_digit,
				o_en
	        );

input      i_clk;
input      i_rst;
input[1:0] i_Function_Controller;
input      i_sel;
input      i_set;
input      i_run;
output[3:0]o_Num1;
output[3:0]o_Num2;
output[3:0]o_Num3;
output[3:0]o_Num4;
output[3:0]o_Num5;
output[3:0]o_Num6;
output[3:0]o_Num7;
output[3:0]o_Num8;
output[7:0]o_digit;
output[7:0]o_en;


wire Clock_mb;
wire Clock;

clock_div clock_div_u(
    .i_clk    (i_clk),
    .i_rst    (i_rst),
    .i_sel    (1'b0),
    .o_clock1 (Clock_mb),
    .o_clock2 (Clock)
    );



//======================================================================
wire CLK_Year;
wire[3:0]ym_Num1;
wire[3:0]ym_Num2;
wire[3:0]ym_Num3;
wire[3:0]ym_Num4;
wire[3:0]ym_Num5;
wire[3:0]ym_Num6;
wire[3:0]ym_Num7;
wire[3:0]ym_Num8;
year_month year_month_u(
							   .i_clk  (CLK_Year),
							   .i_rst  (i_rst),
							   .i_sel  (i_sel),
							   .i_set  (i_set),
							   .o_Num1 (ym_Num1),
							   .o_Num2 (ym_Num2),
							   .o_Num3 (ym_Num3),
							   .o_Num4 (ym_Num4),
							   .o_Num5 (ym_Num5),
							   .o_Num6 (ym_Num6),
							   .o_Num7 (ym_Num7),
							   .o_Num8 (ym_Num8)
							 );


//======================================================================
wire[3:0]tm_Num1;
wire[3:0]tm_Num2;
wire[3:0]tm_Num3;
wire[3:0]tm_Num4;
wire[3:0]tm_Num5;
wire[3:0]tm_Num6;
wire[3:0]tm_Num7;
wire[3:0]tm_Num8;
times times_u(
    .i_clk      (Clock),
    .i_rst      (i_rst),
    .i_run      (i_run),
    .i_sel      (i_sel),
    .i_set      (i_set),
    .o_Num1     (tm_Num1),
    .o_Num2     (tm_Num2),
    .o_Num3     (tm_Num3),
    .o_Num4     (tm_Num4),
    .o_Num5     (tm_Num5),
    .o_Num6     (tm_Num6),
    .o_CLK_Year (CLK_Year),
    .CNT        ()
    );

assign tm_Num7 = 4'd0;
assign tm_Num8 = 4'd0;


//======================================================================
wire[3:0]be_Num1;
wire[3:0]be_Num2;
wire[3:0]be_Num3;
wire[3:0]be_Num4;
wire[3:0]be_Num5;
wire[3:0]be_Num6;
wire[3:0]be_Num7;
wire[3:0]be_Num8;

beer beer_u(
    .i_clk  (Clock),
    .i_rst  (i_rst),
    .i_sel  (i_sel),
    .i_set  (i_set),
    .i_N1   (tm_Num3),
    .i_N2   (tm_Num4),
    .i_N3   (tm_Num5),
    .i_N4   (tm_Num6),
    .o_N1   (be_Num3),
    .o_N2   (be_Num4),
    .o_N3   (be_Num5),
    .o_N4   (be_Num6),
    .o_bear (o_bear)
    );
assign be_Num1 = 4'd0;
assign be_Num2 = 4'd0;
assign be_Num7 = 4'd0;
assign be_Num8 = 4'd0;




//======================================================================
wire[3:0]mb_Num1;
wire[3:0]mb_Num2;
wire[3:0]mb_Num3;
wire[3:0]mb_Num4;
wire[3:0]mb_Num5;
wire[3:0]mb_Num6;
wire[3:0]mb_Num7;
wire[3:0]mb_Num8;
miaobiao miaobiao_u(
    .i_clk   (Clock_mb),
    .i_rst   (i_rst),
    .i_run   (i_run),
    .i_pause (i_set),
    .i_clear (i_sel),
    .o_Num1  (mb_Num1),
    .o_Num2  (mb_Num2),
    .o_Num3  (mb_Num3),
    .o_Num4  (mb_Num4),
    .o_Num5  (mb_Num5),
    .o_Num6  (mb_Num6)
    );
assign mb_Num7 = 4'd0;
assign mb_Num8 = 4'd0;



//=====================================================================
reg[3:0]o_Num1;
reg[3:0]o_Num2;
reg[3:0]o_Num3;
reg[3:0]o_Num4;
reg[3:0]o_Num5;
reg[3:0]o_Num6;
reg[3:0]o_Num7;
reg[3:0]o_Num8;
always @(posedge i_clk or posedge i_rst)
begin
     if(i_rst)
	  begin
	  o_Num1 <= 4'd0;
	  o_Num2 <= 4'd0;
	  o_Num3 <= 4'd0;
	  o_Num4 <= 4'd0;
	  o_Num5 <= 4'd0;
	  o_Num6 <= 4'd0;
	  o_Num7 <= 4'd0;
	  o_Num8 <= 4'd0;
	  end
else begin
          if(i_Function_Controller == 2'b00)
			 begin
	       o_Num1 <= ym_Num1;
	       o_Num2 <= ym_Num2;
	       o_Num3 <= ym_Num3;
	       o_Num4 <= ym_Num4;
	       o_Num5 <= ym_Num5;
	       o_Num6 <= ym_Num6;
	       o_Num7 <= ym_Num7;
	       o_Num8 <= ym_Num8;
			 end
          if(i_Function_Controller == 2'b01)
			 begin
	       o_Num1 <= tm_Num1;
	       o_Num2 <= tm_Num2;
	       o_Num3 <= tm_Num3;
	       o_Num4 <= tm_Num4;
	       o_Num5 <= tm_Num5;
	       o_Num6 <= tm_Num6;
	       o_Num7 <= tm_Num7;
	       o_Num8 <= tm_Num8;
			 end
          if(i_Function_Controller == 2'b10)
			 begin
	       o_Num1 <= be_Num1;
	       o_Num2 <= be_Num2;
	       o_Num3 <= be_Num3;
	       o_Num4 <= be_Num4;
	       o_Num5 <= be_Num5;
	       o_Num6 <= be_Num6;
	       o_Num7 <= be_Num7;
	       o_Num8 <= be_Num8;
			 end
          if(i_Function_Controller == 2'b11)
			 begin
	       o_Num1 <= mb_Num1;
	       o_Num2 <= mb_Num2;
	       o_Num3 <= mb_Num3;
	       o_Num4 <= mb_Num4;
	       o_Num5 <= mb_Num5;
	       o_Num6 <= mb_Num6;
	       o_Num7 <= mb_Num7;
	       o_Num8 <= mb_Num8;
			 end
     end
end



======================================================================
//digit8 digit8_u(
//    .i_clk  (i_clk),
//    .i_rst  (i_rst),
//    .i_num1s (o_num1),
//    .i_num2s (o_num2),
//    .i_num3s (o_num3),
//    .i_num4s (o_num4),
//    .i_num5s (o_num5),
//    .i_num6s (o_num6),
//    .i_num7s (o_num7),
//    .i_num8s (o_num8),
//    .o_digit(o_digit),
//    .o_en   (o_en)
//    );


endmodule

4.仿真结论

第一个模块：秒表模块：

这个模块是一个秒表计数器，技术最大到60分钟，最小为0.01秒。这个模块可以暂停，计时以及清零三个功能。

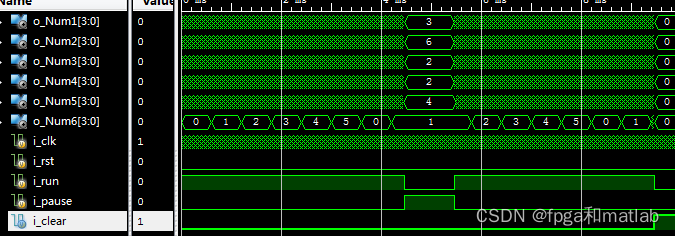

这个模块的仿真结果如下所示：

当输入的i_run信号为1的时候，秒表开始运行，从上面我们可以看到最高位Num6的计数结果，其余几位由于速度很快，所以被缩小了，看不清楚，当pause为1的时候，秒表停留在14:22:63，即14分22秒63.然后最后clear为高的时候，直接清零。

第二个模块：时间模块：

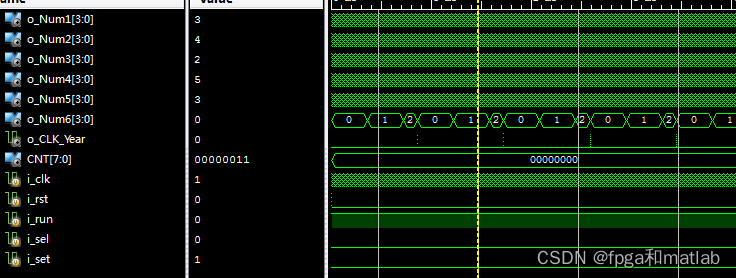

这个模块主要是一个以秒为计数单位的计数器，秒计数满60，分累加1，分计数满60的时候，小时累加1，小时计数满24的时候，产生一个时钟信号，用来确定日期加1。这个模块的仿真结果如下所示：

第三个模块：年月日模块：

这个模块主要是一个计数器，当计数器计数到24小时的时候，年月日模块计数器会自动加1，表示日期往前累积1日。并系统能够区分大小月和特殊的2月，以及年份的闰年或者非闰年。

这里我们分两个小模块来设计，一个是日月模块，一个是年模块，当计数器计数到12月31日的时候，那么年模块则进一。即年份增加一。

然后日月模块需要进行进行一个大的循环，技术满4年，则2月需要变为29天，否则为28天。

这里，月份的仿真效果如下所示：

从上面的仿真结果可知，当月份技术到12:31日的时候，会产生一个技术的时钟高电平，这个电平用来确定年份的计数器。

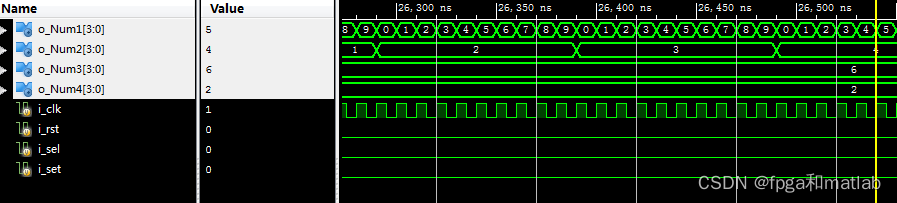

关于年份的计数。就是当月份慢12-31的时候，年份计数器加1.这个模块比较简单，具体仿真效果如下所示：

闹钟模块：

这个模块，通过键盘输入，设置需要闹钟的时间，然后当系统的时钟模块的分和小时和闹钟模块的预设值匹配的时候，该模块会驱动蜂鸣器发出闹钟声音。

闹钟模块，即通过设置闹钟的具体时间，然后后输入的时间进行对比，如果一直，那么输出一个高电平信号给蜂鸣器。发出声音。

数码管输出模块：

根据各个模块的数值，分别驱动8个数码管，进行数据的显示。这个模块只能在实际测试的时候使用，所以这里不给出仿真模块。

全局模块：

这个模块是对各个子模块的调用。

分频模块：

这个模块主要将系统的时钟进行分频，得到和实际时间相关的时钟频率，具体流程为通过设置一个是计数器，当计数器计数到一个预设值得时候，新的时钟频率输出1，其余时间输出0。通过这个过程，实现时钟的分频。
