基于希尔伯特变换的光反馈自混合干涉位移实时跟踪测量系统的瞬时相位计算matlab仿真

213 篇文章 51 订阅

目录

一、理论基础

二、案例背景

三、MATLAB程序

四、仿真结论分析


一、理论基础

       光学干涉测量技术是以光波干涉原理为基础进行测量的技术,其区别于其它光学成像测量技术的特点除了具有更高的测量灵敏度和精确度,还具有非接触测量的特点,不会给测量物造成表面损伤,因此,光干涉测量技术的应用非常广泛。而希尔伯特变换和瞬时相位理论是一种较为常用方法。

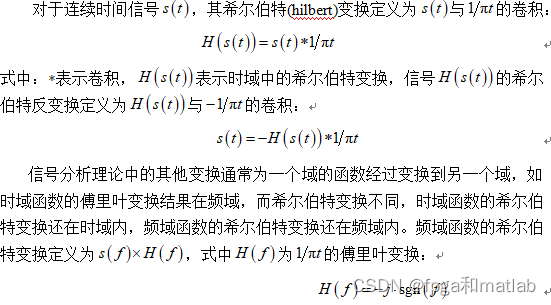

      因此,信号的希尔伯特变换可以看成信号通过一个单位冲激响应为的滤波器后的输出。信号经过希尔伯特变换后,其幅度频谱、功率谱及自相关函数均不变,信号的希尔伯特变换相当于一个移相器,信号的正频率部分相位变化-90°,负频率部分相位变化90°。

      由连续时间信号S(t)和它的希尔伯特变换H(S(t))可以构造解析信号z(t) :

     由上述解析信号的表达式z(t) 可以得出s(t) 的瞬时相位也即是 的瞬时相位为:
