本文介绍了基于三阶广义积分器的功率因数校正（PFC）控制器的理论基础和Simulink仿真过程。通过TOGI实现谐波检测，消除直流偏置影响，确保在电网电压畸变时的稳定工作。仿真测试展示了电气弹簧投入前后的功率因数校正效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

一、理论基础

二、核心程序

三、仿真测试结果

一、理论基础

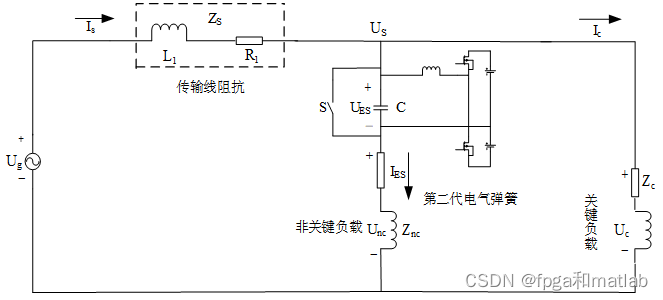

       当电网电压处于稳定状态时，电气弹簧（ES）内部使能开关断开，此时ES不工作。当电网电压在一定范围内波动时，电气弹簧会自动调节非关键负载设备Znc两端的电压，非关键负载承受更严重的电压波动，将电压暂降或暂升由关键负载转移到非关键负载上，从而稳定关键负载设备Zc两端的电压。如图1所示，为基于电气弹簧的功率因数校正电路图，图中Ug为供电电网电压，R1、L1分别表示传输线路的电阻和电抗，is表示电源所在支路上的电流，inc、ic分别表示非关键负载和关键负载所在支路上的电流；UES表示电力弹簧两端的电压；Unc和Uc分别表示 Znc和Zc两端的电压；PCC 点为关键负载和非关键负载的公共连接点。

若要实现单位功率因数，输入电流is的q轴分量要为0
