       半导体芯片的内部结构是一个高度复杂的集成系统，其设计与制造涉及多个层次的物理结构和电气特性。硅基底与晶圆层： 芯片的基本材料是硅，通常以单晶硅制成的薄圆片——晶圆作为基础。晶圆直径从早期的几英寸发展到现在普遍使用的12英寸甚至更大的尺寸。

1.晶体管层（Transistor Layer）

       晶体管是芯片内部最基本的组件，现代芯片中通常包含数十亿甚至上百亿个晶体管。晶体管主要有两种类型：MOSFET（金属氧化物半导体场效应晶体管），包括NMOS和PMOS，是当前主流的器件类型。晶体管的工作原理基于电场对通道载流子的调控，实现开关和电流放大作用。

源极（Source）和漏极（Drain）：晶体管的两端，分别负责电子或空穴的流入和流出。
栅极（Gate）：位于源极和漏极之间的绝缘层之上，通过改变栅电压来控制通道的导通与截止。
衬底（Substrate）：硅晶片本身，提供了晶体管制作的平台。

2.互联层（Interconnect Layers）

       布线层（Metal Layers）：晶体管制造完成后，需要通过多层金属互连结构将它们连接起来，形成复杂的电路网络。这些互连层采用铜或其他金属，并通过介质层绝缘。布线的宽度和间距决定了芯片的集成度和性能。

3.存储单元（Memory Cells）

       对于存储器芯片（如SRAM、DRAM、Flash等），还包括专门的存储单元结构，如SRAM中的六个晶体管组成的寄存器，DRAM中的电容-晶体管对（1T1C），或是Flash中的浮栅晶体管等。

4.功能模块（Functional Blocks）

       逻辑门电路：构成基本的逻辑门（AND、OR、NOT等）和其他复合逻辑功能单元，是计算机处理器和其他逻辑电路的基础。

      算术逻辑单元（ALU）：在CPU中，ALU负责执行基本的算术和逻辑运算。

      缓存（Cache）：不同级别的高速存储区，用于临时存储频繁访问的数据，以加快处理器与主内存之间的数据交互速度。

      I/O接口：包括输入输出缓冲器和控制器，实现芯片与其他电子元件或系统的数据交互。

5.封装与封装内部结构

       封装（Package）：芯片制造完成后，会通过封装技术将其与外界隔离，并通过引脚（pins）与外部电路连接。封装内部可能还包含多层布线板（substrate）以及其他辅助电路。

6. 先进技术与结构

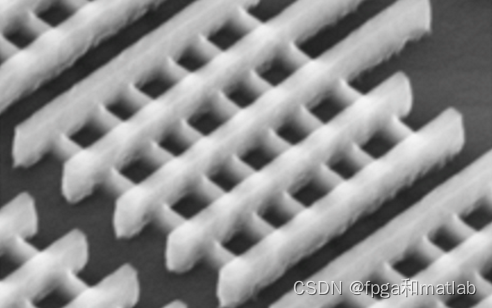

       FinFET（鳍式场效应晶体管）：为应对日益严重的短沟道效应，近年来出现的新型晶体管结构，将晶体管的通道形状改为类似鳍片的形式，增强了对通道的电场控制能力。

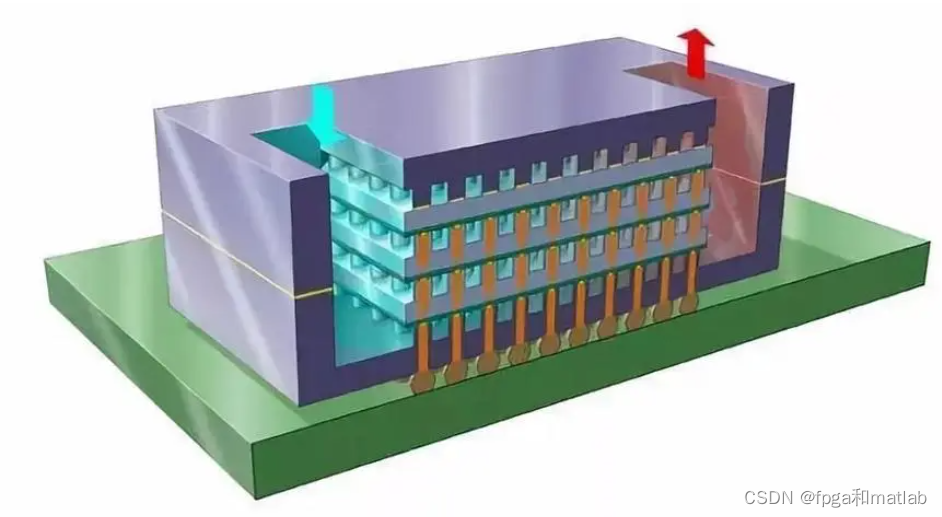

       3D堆叠技术：如3D NAND闪存和三维集成电路（3D IC），通过垂直堆叠芯片层来进一步提升存储容量和集成密度。

       SoC（System-on-Chip）：将多个功能模块整合在一个单一芯片上，形成了完整的系统。

       总之，半导体芯片内部结构是一个精密且高度集成的世界，涵盖微观的原子级别结构到宏观的系统级组织。随着摩尔定律的发展，芯片设计人员不断探索新的材料、结构和制造技术，以实现更高的性能、更低的能耗和更小的体积。

7. FPGA芯片的构架

        FPGA（Field Programmable Gate Array）芯片是一种可现场重新配置的集成电路，其架构设计允许用户在硬件层面实现自定义数字逻辑。FPGA内部的基本架构主要包括以下几个关键组成部分：

7.1 可编程逻辑单元（Configurable Logic Block, CLB）

       CLB是FPGA架构的基本构建块，每个CLB包含若干个查找表（Look-Up Table, LUT）、触发器以及其他逻辑单元，可以根据用户需求配置为任何简单的组合逻辑电路或时序逻辑电路。
       LUT可以实现多位宽的布尔函数，每个LUT通常可以实现一个小型的逻辑功能，通过组合多个LUT可以实现复杂的逻辑功能。

7.2 内部连线（Routing Resources）

       FPGA内部有一系列丰富的布线资源，包括可编程互连线路和开关矩阵，这些线路可以按照用户设计将各个CLB连接起来，形成所需的逻辑功能。
      布线资源的灵活性是FPGA的重要优势，用户可以根据需要自定义信号路由路径，以实现高效的数据传输和逻辑功能集成。

7.3 输入/输出单元（Input/Output Blocks, IOBs）

        IOBs是FPGA与外部电路交互的接口，它们可以支持多种电气标准，如LVCMOS、LVDS、HSTL等，以适应不同应用场景的需求。
       IOBs具备可编程能力，可以调节驱动强度、上下拉电阻、终端匹配等多种属性，以适应不同的接口协议和信号完整性要求。

7.4 嵌入式功能模块（Embedded Hard IP Cores）

       高级的FPGA通常会包含一些硬核IP模块，如嵌入式乘法器、高速串行通信接口（如SerDes）、DSP模块、高性能处理器（如ARM Cortex-A系列）、内存控制器等。
       这些硬核模块在生产过程中就已经固化，相比于软IP核（由CLB搭建），它们具有更好的性能和更低的功耗。

7.5 时钟管理模块（Clock Management Tiles）

       时钟管理模块负责整个FPGA内部的时钟生成、分配和管理，包括PLL（Phase-Locked Loop）和DLL（Delay Locked Loop）等功能部件，以实现时钟域间的同步和频率转换。

7.6 嵌入式存储资源（Block RAM, BRAM）

       FPGA内部还包含大量的嵌入式静态RAM（Static Random Access Memory）资源，这些BRAM可以被划分为不同大小的存储块，用于构建缓存、FIFO、查找表等数据存储结构。

7.7 电源管理和散热设计

       为了保证FPGA在工作过程中的稳定性和可靠性，芯片内部还包括了电源分布网络、功率估算和管理单元，以及必要的散热设计。
