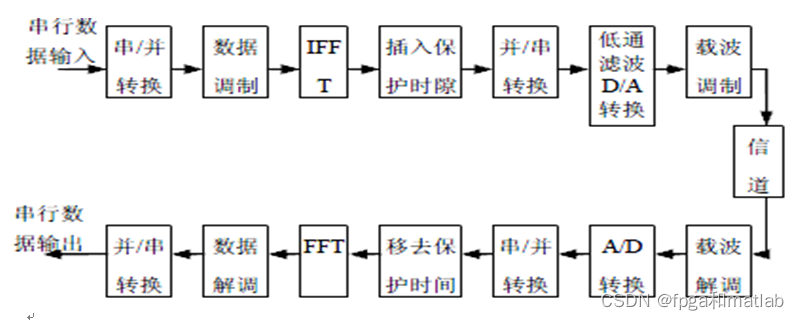

OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）调制解调系统是一种高效的数据传输技术，广泛应用于无线通信领域，如Wi-Fi、LTE和5G等标准中。其基本结构如下：
1.确定参数和数据生成
需要确定的参数为：子信道，子载波数，FFT长度，每次使用的OFDM符号数，调制度水平，符号速率，比特率，保护间隔长度，信噪比，插入导频数，基本的仿真可以不插入导频，可以为0。使用个随机数产生器产生二进制数据，每次产生的数据个数为carrier_count * symbols_per_carrier * bits_per_symbol。
2.数据交织和编码
交织技术是一种错误防护措施，旨在将连续的数据位分散到时间或空间上，使得由信道引入的突发错误（如多径传播造成的连续多个比特错误）变为随机分布的独立错误。在OFDM系统中，交织特别重要，因为无线信道的多径传播容易导致错误聚集在同一子载波或连续的子载波上。
编码模块用于增加信号的冗余度，以便在接收端检测和纠正错误。在OFDM系统中，常见的编码技术包括卷积编码、Turbo编码、LDPC（低密度奇偶校验码）等。
-
卷积编码：这是一种线性前向纠错编码，通过将输入数据与生成多项式进行卷积运算，产生额外的校验位。它具有良好的错误传播抑制能力，适合突发错误环境。
-
Turbo编码：由两个卷积编码器和一个交织器组成，利用迭代译码过程实现接近香农极限的性能。Turbo编码提供了很高的编码增益，特别适用于高信噪比环境。
-
LDPC编码：通过稀疏校验矩阵设计，实现接近最佳的纠错性能。LDPC码在高码率时表现出色，是现代通信系统中高效编码方案的首选。
交织编码可以有效地抗突发干扰。
3.子载波调制
OFDM采用BPSK、QPSK、16QAM、64QAM4种调制方式。按照星座图，将每个子信道上的数据，映射到星座图点的复数表示，转换为同相Ich和正交分量Qch。其实这是一种查表的方法，以16QAM星座为例，bits_per_symbol=4，则每个OFDM符号的每个子信道上有4个二进制数{d1,d2,d3,d4},共有16种取值，对应星座图上16个点，每个点的实部记为Qch。
4.串并转换
OFDM（正交频分复用）系统中的串并转换（Serial-to-Parallel Conversion, S/P）和并串转换（Parallel-to-Serial Conversion, P/S）是其基本处理步骤之一，主要用于适配IFFT（Inverse Fast Fourier Transform，逆快速傅里叶变换）和FFT（Fast Fourier Transform，快速傅里叶变换）操作的需求，以及在信号处理流程中有效地分配和重组数据。
5.IFFT
在OFDM（正交频分复用）系统中，IFFT（Inverse Fast Fourier Transform，逆快速傅里叶变换）扮演着至关重要的角色，其主要功能是将并行的子载波数据从频率域转换到时域，形成可以在物理信道上传输的OFDM符号。以下是IFFT在OFDM系统中的详细作用和实现过程：
IFFT是OFDM信号生成的核心步骤，它不仅实现了从频域到时域的转换，而且通过子载波的正交性保证了频谱效率和信号的高效复用。此外，IFFT的使用简化了接收端的信号处理，因为接收时将采用FFT（快速傅里叶变换）来逆向操作，恢复出各个子载波的数据，进而进行解调和解码。因此，IFFT的设计与实现直接影响到整个OFDM系统的性能，包括信号质量、频谱利用率和系统复杂度。
6.加入保护间隔

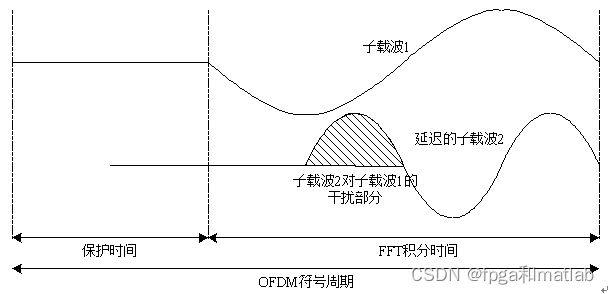

OFDM（正交频分复用）系统中的保护间隔是一种设计特性，旨在对抗无线信道中的多径传播效应，尤其是为了减少符号间干扰（ISI，Inter-Symbol Interference）的影响。保护间隔主要通过插入一个被称为循环前缀（Cyclic Prefix, CP）的特殊时间段来实现。由IFFT运算后的每个符号的同相分量和正交分量分别转换为串行数据，并将符号尾部G长度的数据加到头部，构成循环前缀。如果加入空的间隔，在多径传播的影响下，会造成载波间干扰ICI。保护见个的长度G应该大于多径时的扩张的最大值。
7.加窗
加窗是为了降低系统的PAPR，滚降系数为1/32。通过这种方法，可以显著地改善OFDM通信系统高的PAPR分布，大大降低了峰值信号出现的概率以及对功率放大器的要求，节约成本。经常被采用的窗函数是升余弦窗：

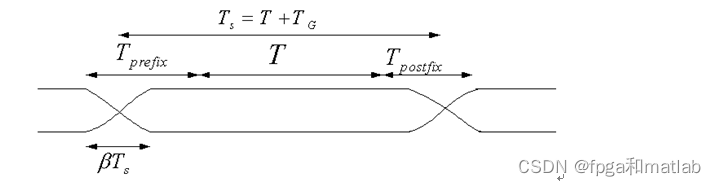

经过加窗处理后的OFDM符号示意图如下图所示：
8.通过信道
在OFDM（正交频分复用）系统中，多径信道和高速白噪声信道是两种主要的挑战，它们对系统性能有显著影响，但OFDM技术本身设计上就是为了较好地应对这些挑战。
多径信道
-
挑战：多径传播是指无线信号通过不同路径到达接收端的现象，导致信号相互叠加，可能产生符号间干扰(ISI)。在传统的单载波系统中，ISI是一个重大问题，因为它会严重干扰数据的正确解码。
-
OFDM的应对：OFDM通过在每个符号间插入循环前缀(CP)来对抗多径效应。CP包含当前OFDM符号尾部的副本，确保了即使最晚到达的多径信号也不会与下一个符号的数据部分重叠，从而保持子载波间的正交性，有效减少了ISI。
-
效果：尽管多径传播会引入相位偏移和衰减变化，但通过均衡技术和信道估计，OFDM系统能够在一定程度上恢复信号，保持传输质量。每个子载波的窄带特性也使得均衡变得较为简单。
高速白噪声信道
-
挑战：高速移动场景下的白噪声（通常指加性高斯白噪声，AWGN）信道会导致接收信号的信噪比(SNR)降低，影响数据的可靠接收。在高速移动中，多普勒频移也会引入额外的干扰。
-
OFDM的应对：OFDM系统本身不直接减少白噪声的影响，因为噪声是加性且在所有频率上均匀分布的。但是，通过采用强大的前向纠错编码（如Turbo码、LDPC码）和交织技术，OFDM系统能够纠正或容忍由白噪声引起的错误，提高系统的误码率(BER)性能。
-
效果：编码和交织增加了信号的冗余度，使得接收端即使在有噪声的环境下也能通过解码过程恢复数据。同时，OFDM的宽带特性允许系统在某些子载波受到严重噪声影响时，其他子载波可能仍然保持良好，进一步提高了系统的鲁棒性。
9.同步
同步是决定OFDM系统高性能十分重要的方面，实际OFDM系统都有同步过称。主要同步方法有使用导频，循环前缀，忙算法三种。研究目的为同步的可以详细实现本步，基本的方针可以略过此步，假设接收端已经于发射端同步。
载波同步
目标：载波同步是指在接收端恢复出与发送端同频同相的载波信号。由于发射机与接收机之间的频率偏移（由于晶振不准确或多普勒效应）和相位偏移，接收端需要精确地知道载波的频率和相位，以便正确解调信号。
方法：常用的方法包括基于训练序列的频偏估计和相位恢复，如通过插入党鞭信号或导频符号进行估计和校正。
帧同步
目标：帧同步是识别OFDM数据帧的起始位置，确保接收机能够正确地对收到的信号进行分组处理。这对于从连续的信号流中区分出单个OFDM符号或帧至关重要。
方法：通常采用特定的同步字或前导序列（preamble），这些序列具有良好的自相关和互相关特性，易于被接收端检测，从而确定帧的边界。
定时同步（符号定时同步）
目标：符号定时同步（也称为定时恢复）是为了确保接收机能够准确地知道每个OFDM符号的起始时间点，避免因采样点偏移造成的子载波间干扰（ICI）和符号间干扰（ISI）。
方法：常用的定时恢复方法包括基于循环前缀的Schmidl&Cox算法、自相关函数峰值检测等。这些方法利用了OFDM符号结构中的循环前缀或特殊设计的前导序列来估计和校正符号定时偏移。
10.去掉保护间隔
根据同步得到的数据，分别见给每个符号的同相分量和正交分量开头的保护间隔去掉。
11.并串转换
-
数据到子载波映射前的并串转换：在OFDM发射端，首先，高速的数据流需要被分割成多个较低速率的并行数据流，每个数据流对应一个子载波。这个过程实际上是在数据调制之后，准备进行IFFT之前。此时，数据是以并行形式存在的，意味着每个子载波的数据是独立处理的。然后，这些并行的数据流通过IFFT操作转换到时域，准备组合成一个复合的OFDM符号。
-
IFFT后的并串转换：IFFT操作后，原本并行处理的子载波数据现在变成了一个时域的信号序列。为了实际传输，这个时域信号需要转换成串行数据流。这个过程就是将IFFT输出的并行样本序列按照时间顺序重新排列为单一的串行数据流，便于通过物理层接口发送出去。此步骤可能紧接着添加循环前缀（Cyclic Prefix, CP），以进一步保护信号免受多径效应影响，然后经数模转换（D/A）并发射。
12.FFT
可以通过离散傅立叶变换（DFT）或快速傅立叶变换(FFT)来实现， 即：
13.信道估计和均衡
信道估计的目标是确定每个子载波上信号传输的信道响应，即幅度衰减和相位偏移。这是通过比较发送的已知参考信号（通常是导频子载波或训练序列）与接收信号来实现的。
- 基于导频的估计：在OFDM符号中插入已知的导频符号，接收端通过比较发送的导频信号和接收到的信号，可以直接或间接（例如通过最小二乘法、线性预测等算法）估计出信道频率响应。
- 盲估计：在没有明确导频的情况下，利用信号的结构特性或统计特性进行估计，这种方法更为复杂且性能通常不如基于导频的方法。
均衡是为了消除或减少由于信道频率响应不平坦（即频率选择性衰落）导致的子载波间干扰（ICI）和符号间干扰（ISI）。它基于信道估计的结果对每个子载波的接收信号进行补偿。
14.子载波解调
经过均衡之后，每个子载波上的信号被单独解调。解调方法取决于发送时采用的调制方式，比如QAM（正交幅度调制）、QPSK（四相相移键控）等。解调过程包括将子载波上的复数值映射回对应的比特序列。
15.译码和解交织
在OFDM（正交频分复用）系统中，译码和解交织是接收端处理接收到信号的两个关键步骤，旨在恢复出原始的数据流。这两个过程通常位于信道估计和均衡之后，目的是进一步提高数据传输的可靠性和准确性。
解交织的目的是将接收到的、可能因信道突发错误而受损的数据序列还原成原始的、连续的数据流。在发送端，交织器按照某种规则打乱了数据的顺序，以分散由于信道条件导致的连续错误，将其转化为随机错误。解交织是交织的逆过程。
解交织器根据发送端相同的规则，将接收到的数据重新排列，使原本连续的错误在解交织后变为分散的错误。这样，后续的错误校正编码（如FEC）就能更有效地纠正这些随机错误。
译码是将接收到的、经过调制和编码的数据恢复成原始信息比特流的过程。在OFDM系统中，数据在发送前通常会经过前向纠错编码（Forward Error Correction, FEC），如卷积码、Turbo码或LDPC码等，以增加数据的鲁棒性。
过程：
- 信道解码：接收到的数据首先经过解交织，然后输入到相应的解码器。解码器根据编码规则尝试纠正接收到的数据中的错误。例如，使用软判决解码技术，解码器会利用接收到的信号强度信息来辅助决策，提高解码的准确性。
- 比特流恢复：一旦解码完成，输出的就是接近原始的、无误码的数据比特流。这之后，数据可能还需要进一步的处理，如去扰码、解复用等，最终恢复成用户数据。
总的来说，解交织和译码是保障OFDM系统在复杂无线环境下的数据传输质量的重要环节，通过分散和纠正错误，确保了信息的准确传输。
