基于MPPT的光伏发电控制系统simulink建模与仿真

目录

1.PV模型：单二极管模型

2.最大功率点（MPP）

3.常见MPPT算法

3.1 梯度上升法（Perturb and Observe, P&O）

3.2 固定电压步进法（Incremental Conductance）

3.3 中点法（Interpolated Perturbation and Observation, IPO）

4.Simulink建模

5.仿真结果

---

      最大功率点跟踪(Maximum Power Point Tracking, MPPT)技术是提高光伏发电系统效率的关键，它确保光伏电池阵列始终工作在其最大功率输出点(MPP)附近。MPPT控制器通过实时调节光伏电池与负载或电网之间的匹配条件，克服由于光照强度变化和环境温度波动引起的输出电压和电流变化，从而最大化能量转换效率。

1.PV模型：单二极管模型

光伏发电的基本单元是光伏电池，常用单二极管模型描述其电气特性，模型如下：

其中：

• I 是光伏电池的输出电流，
• V 是光伏电池的输出电压，
• Iph​ 是光生电流，与光照强度成正比，
• Io​ 是暗电流，
• Rs​ 是串联电阻，反映内部导电损耗，
• Rp​ 是并联电阻，体现旁路泄漏电流的影响，
• n 是理想因子（一般为1.0～2.0），
• Vt​=kT/q 是热电压，其中k是玻尔兹曼常数，T是绝对温度，q是电子电量。

2.最大功率点（MPP）

       光伏电池的最大功率输出点（MPP）定义为输出功率P=V×I的极大值点。理论上，MPP可以通过求导数并令其为零找到，即：

但由于实际中无法直接测量I和V的关系，通常采用数值方法或特定算法寻找MPP。

3.常见MPPT算法

3.1 梯度上升法（Perturb and Observe, P&O）

       P&O算法是最直观的MPPT方法，其核心思想是通过连续改变工作点，观察功率变化的方向，进而决定调整电压的方向。若ΔP>0，则继续沿当前方向调整；若ΔP<0，则反向调整。

3.2 固定电压步进法（Incremental Conductance）

       该方法通过计算导纳增益(ΔG/ΔV)来逼近最大功率点，当导纳增益等于电池的内阻时，认为达到了MPP。

当上式成立时，调整停止，此时的工作点即为MPP。

3.3 中点法（Interpolated Perturbation and Observation, IPO）

       IPO是P&O的改进版本，通过两次小幅度的电压扰动，利用线性插值预测下一个可能的MPP位置，提高了寻优速度和稳定性。

其中，Vup​和Vdown​分别是向上和向下扰动后的电压。

       实际的MPPT控制器设计还需考虑硬件电路的实现，包括但不限于ADC（模数转换器）用于采集电压和电流，DSP或MCU（微处理器）用于执行MPPT算法，以及功率电子变换器（如DC-DC变换器）用于调节输出电压或电流，确保系统高效稳定运行。

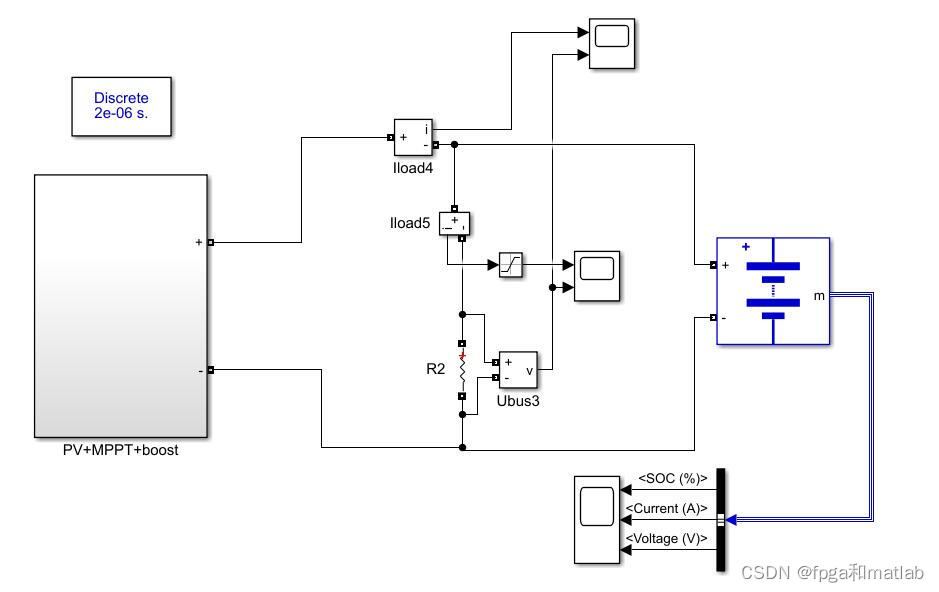

4.Simulink建模

up4105

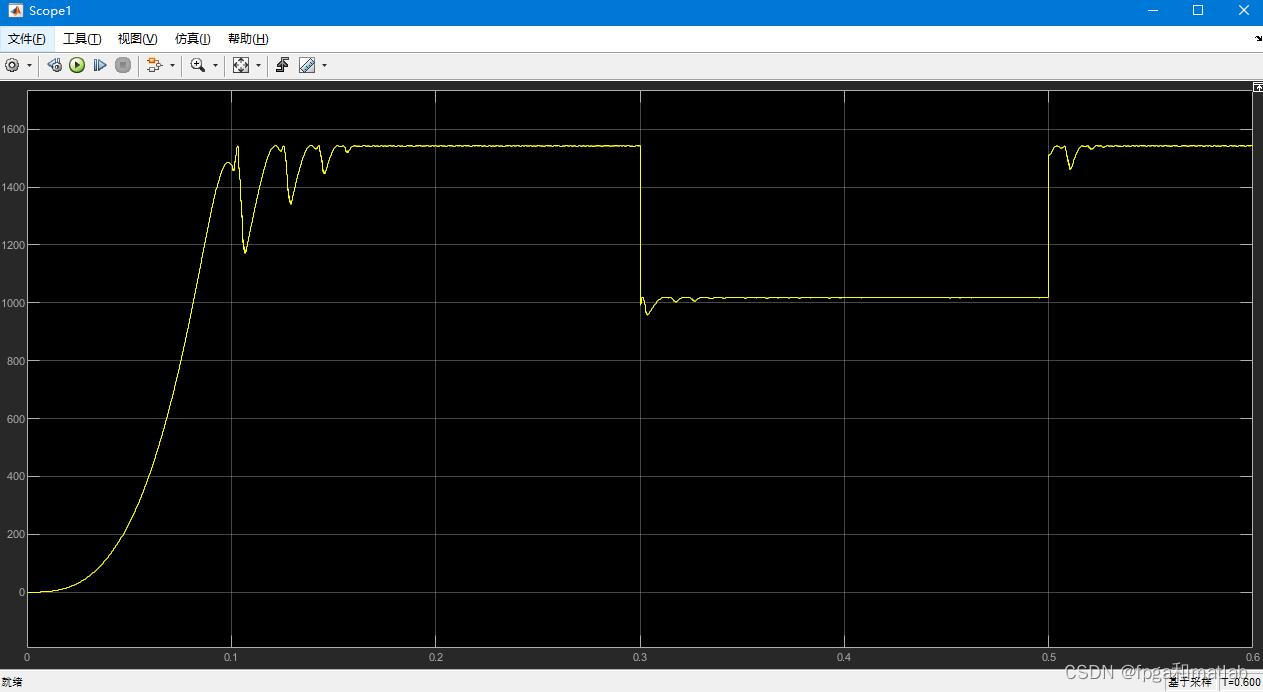

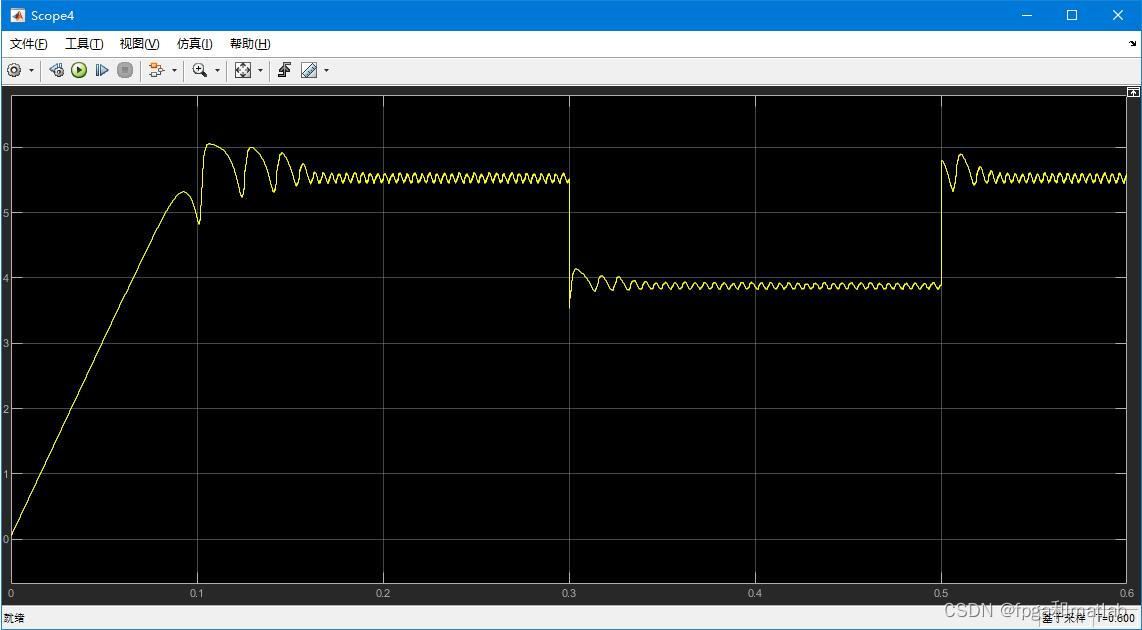

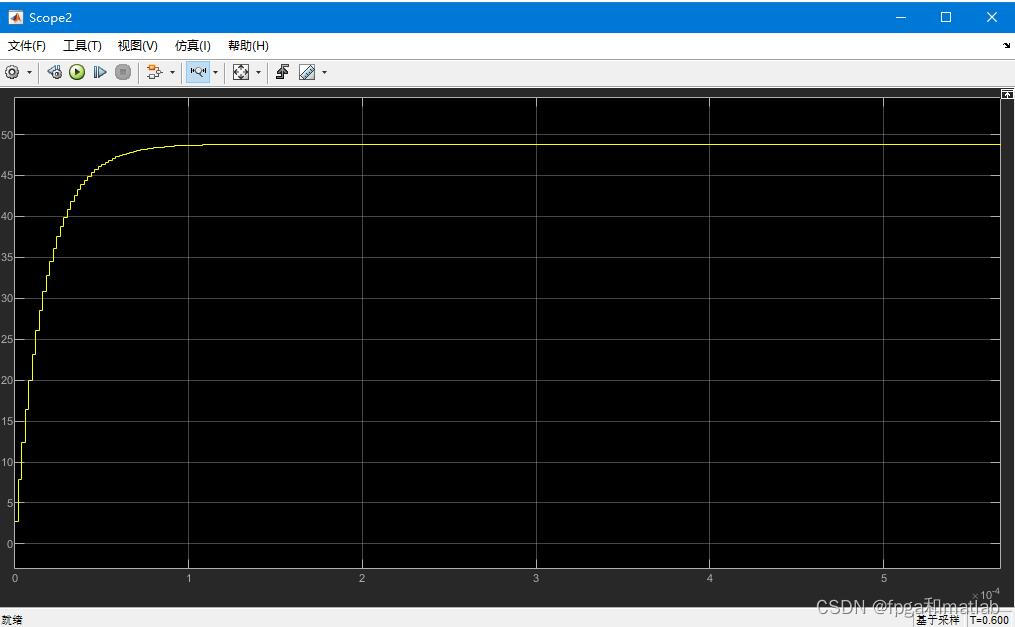

5.仿真结果

       基于MPPT的光伏发电控制系统通过不断追踪光伏电池的最大功率点，显著提升了整个系统的能量转换效率。不同的MPPT算法各有优势和局限，实际应用中需根据系统要求、成本预算和复杂度来选择合适的算法。随着材料科学的进步和控制理论的发展，未来的MPPT技术将更加高效、智能化，进一步推动光伏能源在全球范围内的广泛应用。
