Matlab查看tdms文件

由于最近项目需要使用Labview开发解调设备，对于高速采集卡就需要使用tdms存储数据（存储的数据量较大），而用matlab无法对tdms格式文件进行直接读取，所以查找一些相关博客，解决了读取的问题。（以下操作在matlab2016b(非正版)上执行）注：低版本的matlab不适用。

插件安装

matlab看不懂tdms是啥东西，所以需要安装个编译器给matlab翻译一下：我要你执行这个文件。编译器有两种：
cnvertTDMS，需要在mathwork官网下载，并要提供matlab正版账号，所以不选择这种方式，正版同学可以参考：https://blog.csdn.net/qq_24598387/article/details/83148325?utm_medium=distribute.pc_relevant.none-task-blog-title-3&spm=1001.2101.3001.4242，非正版可以使用tdm64-gcc，可参考https://blog.csdn.net/weixin_41968197/article/details/106287744
链接：https://pan.baidu.com/s/1-bwJ6fABsytApdxJwtzvAA
提取码：2d43
安装其中的tdm64-gcc.exe程序

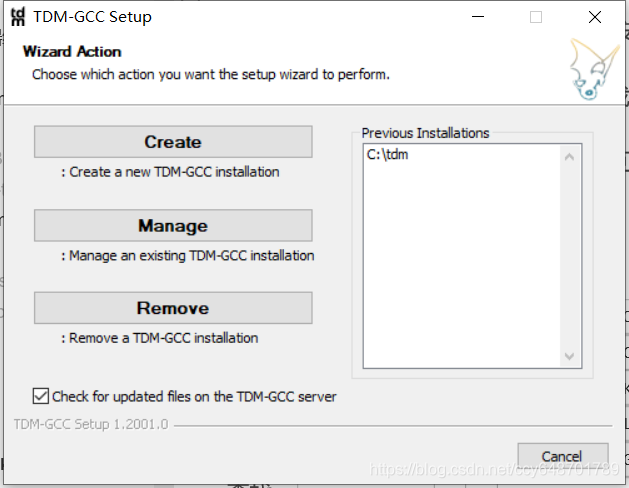

Create-64位/32位自行选择-其余默认就可以，大约1分钟安装好。
注册环境变量：

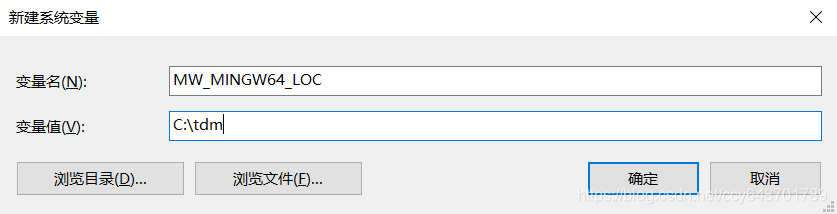

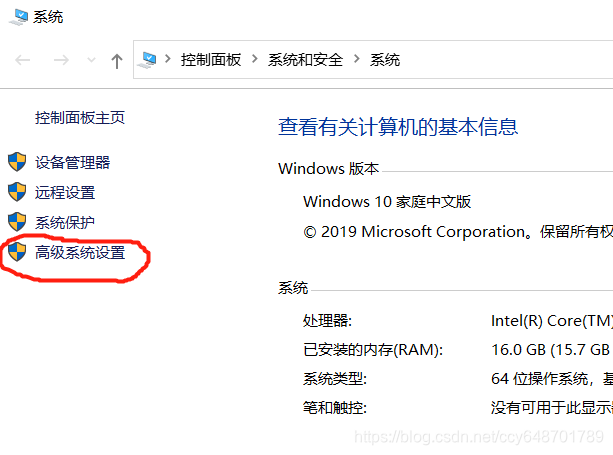

找到计算机-高级系统设置-高级-环境变量-在系统变量中点新建，变量名为MW_MINGW64_LOC，变量值为C:\tdm（刚才安装tdm-gcc的路径）

好了，翻译软件安装完了

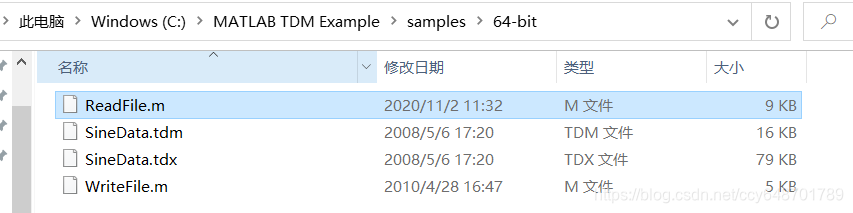

打开MATLAB TDM Example文件

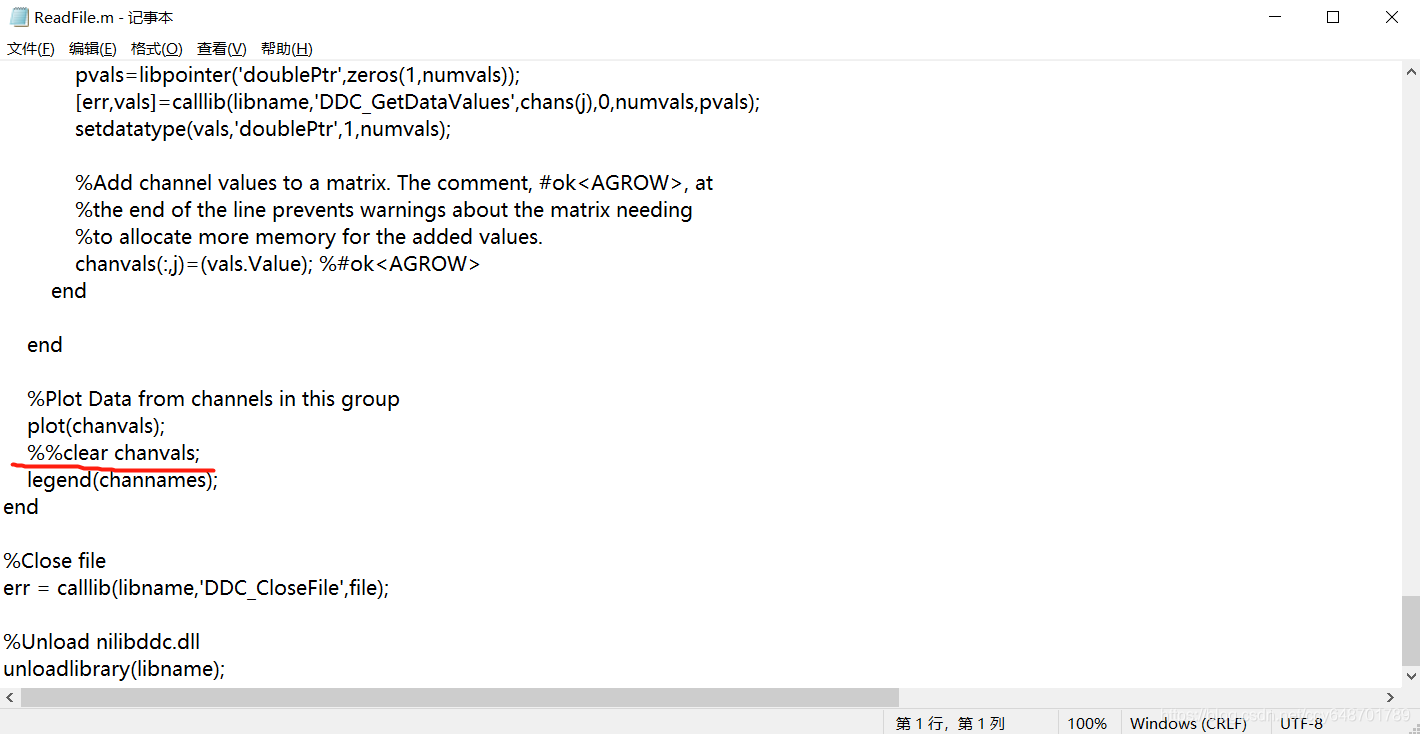

用记事本打开Readfile.m文件，翻到最后，确定clear chanvals被%%忽略掉了

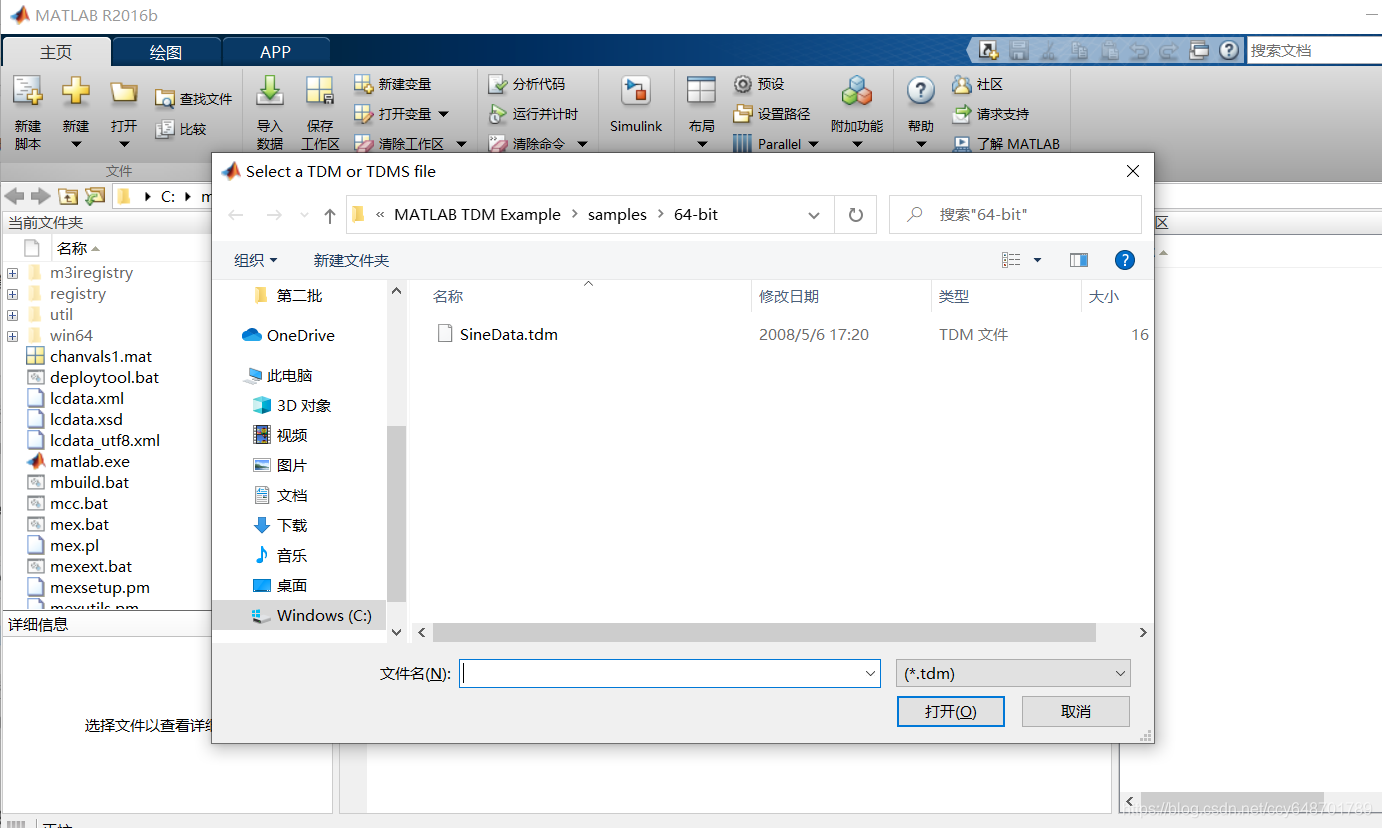

matlab运行Readfile.文件，打开了如下界面

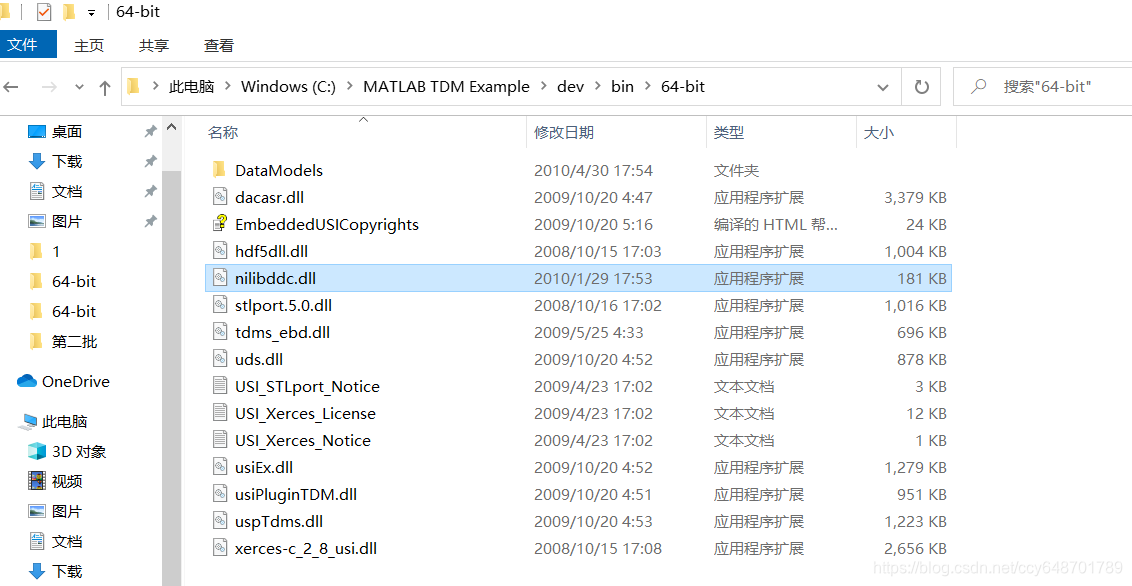

在文件名那里选择MATLAB-dev-bin-64/32bit-nilibddc.dll
打开后来到第二个窗口

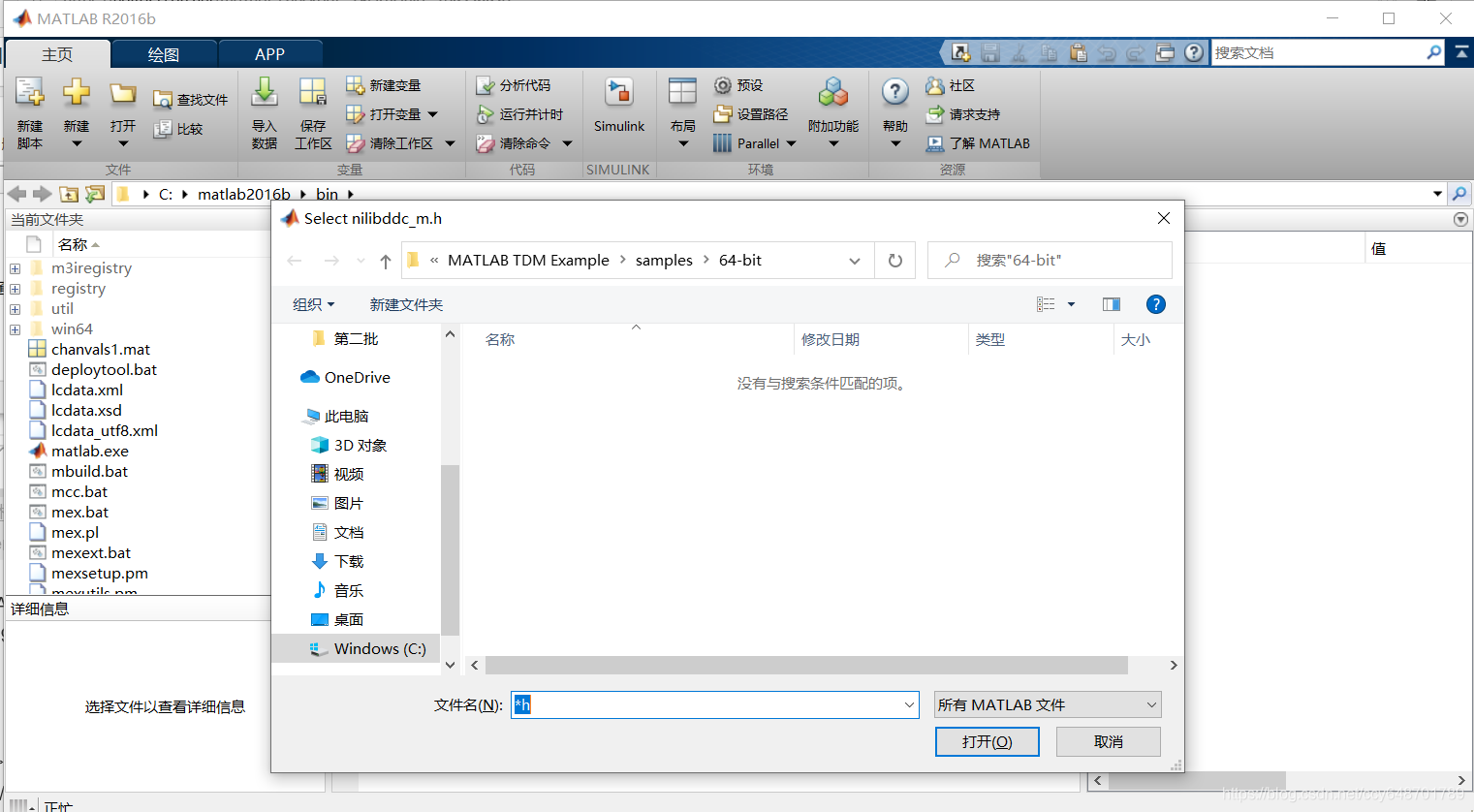

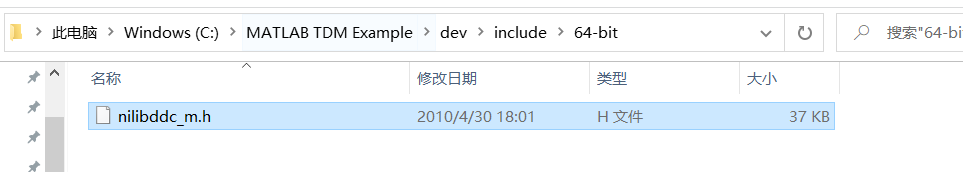

此时找到MATLAB-dev-include-64/32bit-nilibddc.h为文件

打开后来到第三个界面，在这里打开要读取的数据（将文件名后缀tms改成tdms）

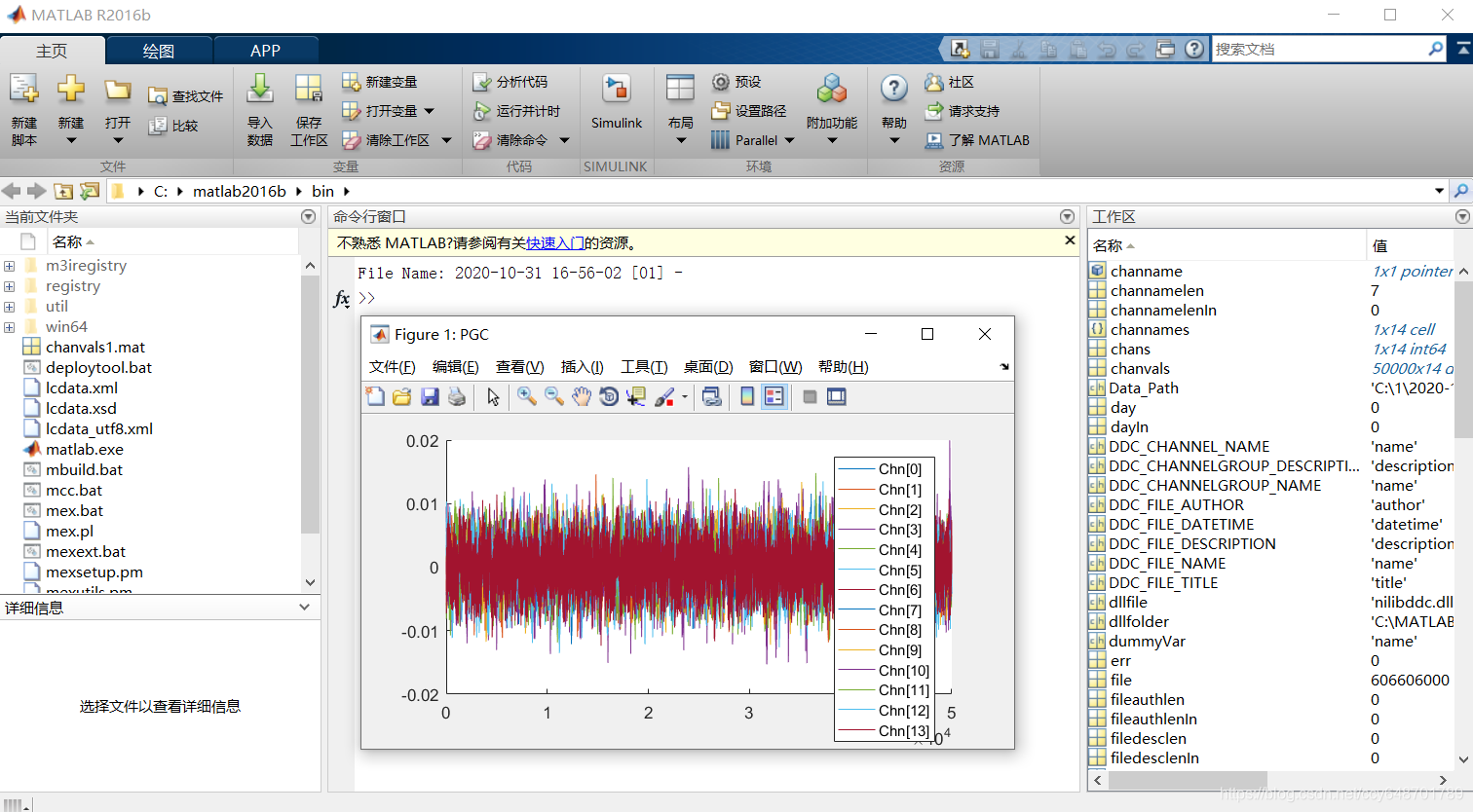

等待几秒钟，就打开了tdms文件，自动化成一张图

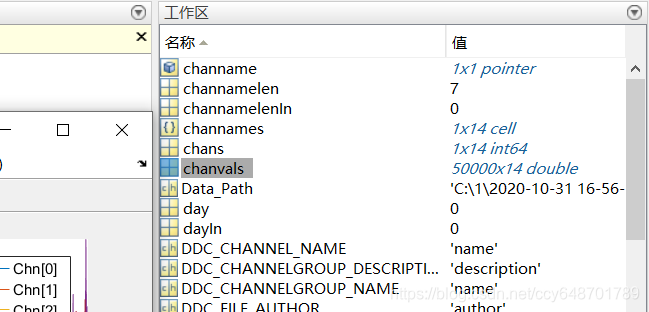

在matlab工作区就可以看到chanvals大小，双击打开就能看到采集到的数据。

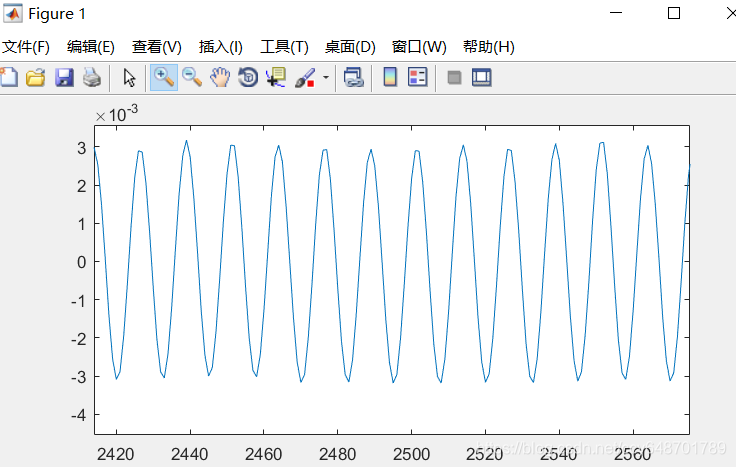

附上一段程序，就能看到某条通道的波形了。
clear;clc;close all
x=load(‘chanvals1.mat’);
a=(1:50000);
b=x.chanvals(:,1);
plot(a,b)
