TCP/IP协议：

为行业提供基础理论标准
方便业内人士交流

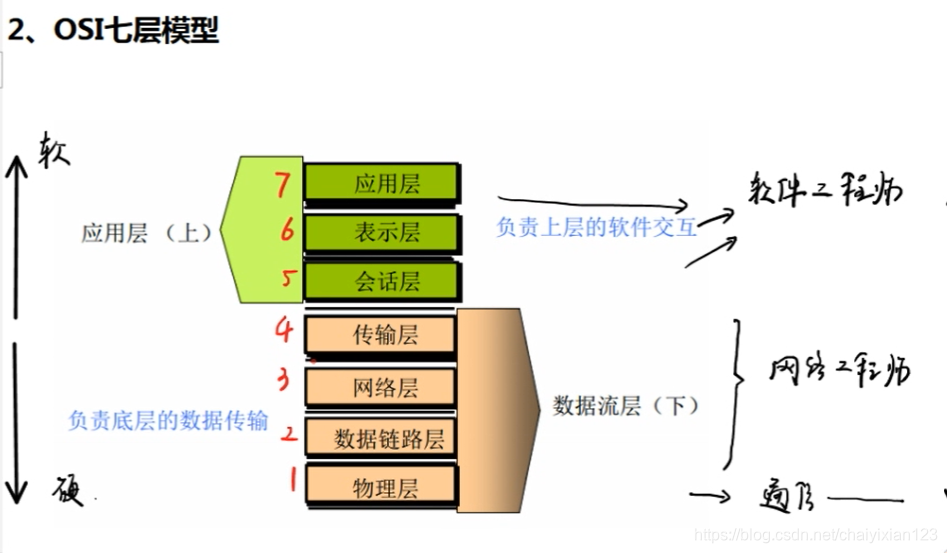

OSI/ISO七层网络模型

在这里插入图片描述

应用层
应用层所处的OSI最高一层，它提供人机交互用户界面（软件），一般是软件工程师所关心的层面。
作用：为用户提供软件/接口
协议：HTTP、HTTPS、BT
表示层
表示层确定数据呈现给用户的方式，处理数据格式、数据加密等。
会话层
作用：实现会话管理（建立、维持、关闭、区分）（举例：同时打开两个网页，一个网页返回的数据不会出现在另一个网页上，因为分属不同的会话）
传输层
作用：用于实现数据的可靠或不可靠传输
协议：TCP、UDP
网络层
作用：提供三层寻址/IP地址和三层通信（路由器）功能
协议：IP协议
数据链路层
作用：提供二层寻址/MAC地址(网卡地址)和二层通信（交换机）功能。

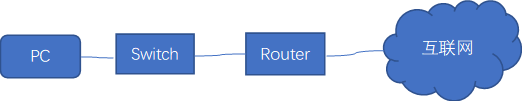

内网通信用交换机，借助于MAC地址来通信，IP地址是通过路由器来通信的。
协议：以太网Ethernet
物理层
作用：提供通信介质和接口标准
协议：RJ 11 RJ45 802.11ac 802.11n等

在这里插入图片描述

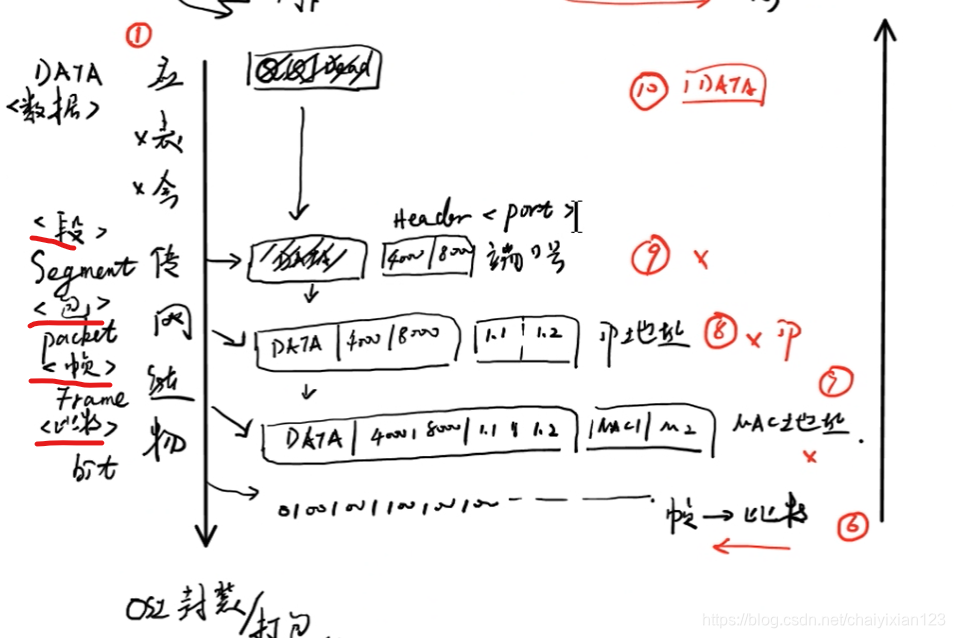

OSI封装是一个为数据包加入寻址信息的过程（打包过程）
端口号用于标识不同的应用，面向最终用户
IP地址用于唯一标识通信设备，面向路由器
MAC地址用于唯一标识局域网设备，面向交换机

OSI模型是一个理论标准，TCP/IP协议栈是一个事实标准（具体的实现过程）。两者的对比：
在这里插入图片描述
抓包软件（协议分析/数据分析软件）：
Wireshark: 全球知名的网络抓包软件
科来网络分析系统：国产网络抓包软件
Omnipeek:知名商业抓包软件
TCPDUMP:Linux下的抓包软件

Ethernet协议—链路层协议（网络接入层）

定义：Ethernet以太网协议，用于实现链路层的数据传输和地址封装（MAC）
DIX联盟（Digital、Intel、Xerox）开发

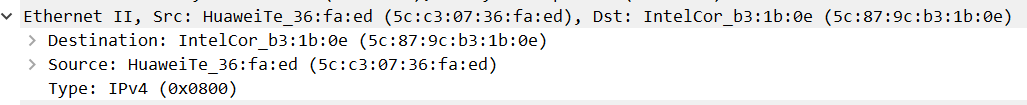

封装原理：

三个字段：
Destination–目的字段：标识目的通信方的MAC地址
Source–源字段：标识发送端的MAC地址
Type–类型值：标识上层协议

MAC地址：

所有设备的MAC地址都是全球唯一的
MAC地址是16进制表示的，长度48bit，共6个字节，每个字节冒号分开
MAC地址的前半部分被称为“OUI代码”，即厂商的唯一标识符，用于唯一标识一个企业或者公司。如上图的HuaweiTe和IntelCor。后半部分厂商自行分配。

IP协议（Internet Protocol）

IP协议，互联网协议，用于实现数据的不可靠面向无连接的通信，实现三层数据封装与IP寻址。

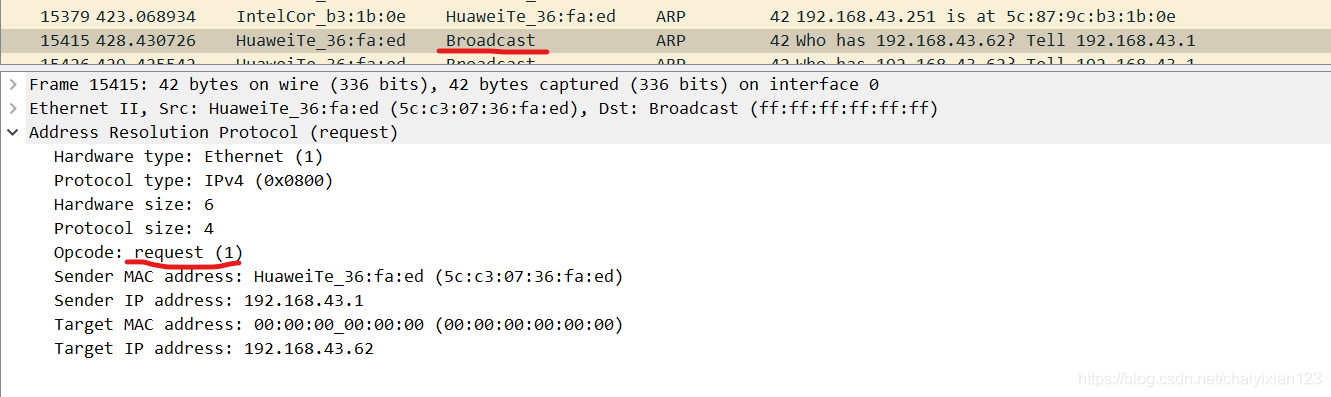

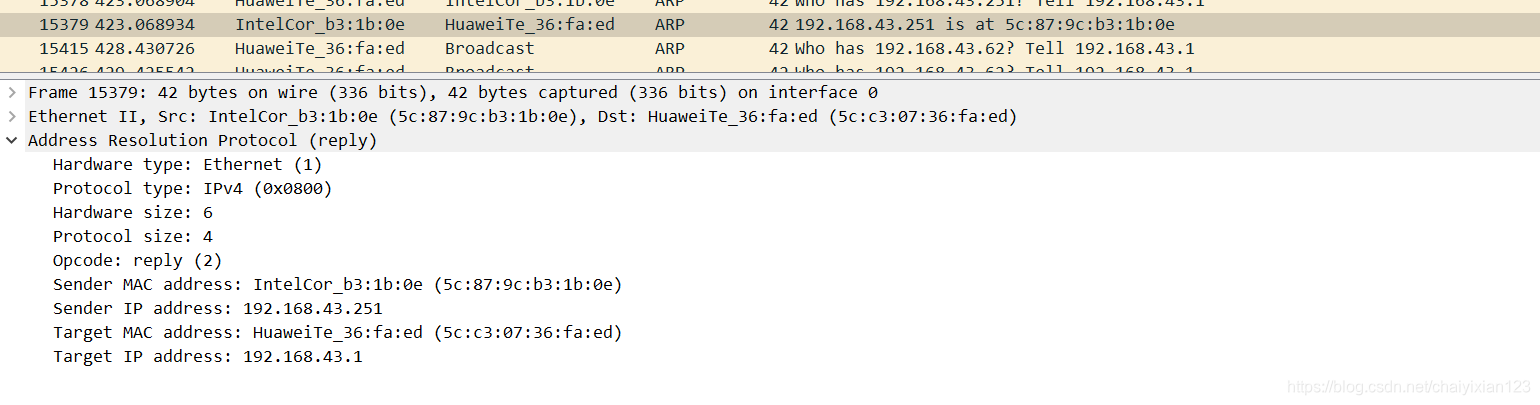

ARP协议

地址解析协议，Address Resolution Protocol，用于实现IP地址到MAC地址映射（知道IP地址，查询MAC地址（寄快递知道地址，还得知道电话）），实现数据的封装过程，ARP协议是在Ethernet以上，属于网络层。
原理：
在这里插入图片描述

ARP请求不可能跨网段。
1.广播数据包不能跨网段
2.通信过程中IP地址不变，但MAC地址变。
同网段通信过程中，IP和MAC信息不变。

免费与无故ARP

作用：用于检测IP地址冲突
应用场景：1.地址变动（地址冲突）2.DHCP获取地址

IP协议

定义：Internet Protocol，互联网协议，用于实现数据的不可靠面向无连接的通信，实现三层数据封装与IP寻址。

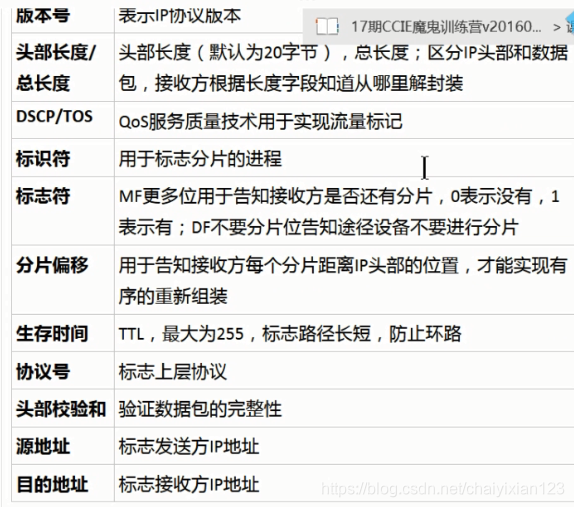

原理：

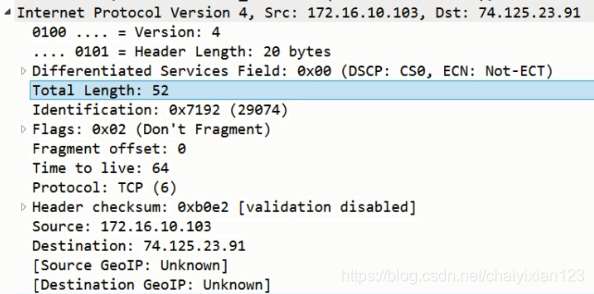

在这里插入图片描述
TTL: Time to Live（生存时间）
TTL是为了避免环路的情况
当路由器收到一个TTL=0的数据包时，宣告此数据包死亡并丢弃。每经过一跳，TTL减去一。TTL占8比特，最大值255，推荐值64
Protocol: 协议号
类型值、协议号、端口号都是用于标志上层协议，方便接收方实现数据的解封装。此功能称为协议之间的分用。
