Flink的并行度及Slot

一个Flink程序Application由多个任务组成（source、transformation和sink），一个任务由多个并行实例（线程）来执行，一个任务的并行度实例（线程数）数目被称为该任务的并行度。

并行度的设置方式：
a、Operrator Level（算子层次）
b、Execution Environment Level（执行环境层次）
c、Client Level（客户端层次）
d、System Level(系统层次)

并行度的优先级Operrator Level>Execution Environment Level>Client Level>System Level

1、算子层次并行度设置

Flink支持针对单独的某个Operator设置并行度，一个算子、数据源和sink的并行度可以通过setParallelism()方法来单独指定

        DataStream<String> sum=dataStreamSource.rescale().map(new MapFunction<String,String>(){
            @Override
            public String map(String value) throws Exception{
                return value;
            }
        }).setParallelism(4).timeWindowAll(Time.seconds(10)).sum(0);//每10秒的数据计算一次

2、执行环境层次并行度：

执行层次的默认并行度可以通过调用env.setParallesm()方法来指定，这样设置并行度是针对Job的，假设我们想以并行度等于3来执行所有算子，数据源和sink，可以通过下面方式设置：

//获取Flink的运行环境
    StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);

3、客户端层次设置并行度
我们可以在客户端提交Flink job的时候指定任务的并行度，对CLI客户端，我们可以通过-p来指定并行度

flink run -p 10 WordCount.jar

4、系统层次并行度设置
        在系统级可以通过修改flink-conf.yaml文件中的parallelism.default参数来设置全局的默认并行度，即所有执行环境的默认并行度


parallelism.default:2

Flink Slot：

Flink集群是由JobManager（JM）、TaskManager（TM）两大组件组成的，每个JM/TM都是运行在一个独立的JVM进程中。JM相当于Master，是集群的管理节点，TM相当于Worker，是集群的工作节点，每个TM最少持有1个Slot，Slot是Flink执行Job时的最小资源分配单位，在Slot中运行着具体的Task任务。

对TM而言：它占用着一定数量的CPU和Memory资源，具体可通过taskmanager.numberOfTaskSlots, taskmanager.heap.size来配置，实际上taskmanager.numberOfTaskSlots只是指定TM的Slot数量，并不能隔离指定数量的CPU给TM使用。在不考虑Slot Sharing（下文详述）的情况下，一个Slot内运行着一个SubTask（Task实现Runable，SubTask是一个执行Task的具体实例），所以官方建议taskmanager.numberOfTaskSlots配置的Slot数量和CPU相等或成比例。

当然，我们可以借助Yarn等调度系统，用Flink On Yarn的模式来为Yarn Container分配指定数量的CPU资源，以达到较严格的CPU隔离（Yarn采用Cgroup做基于时间片的资源调度，每个Container内运行着一个JM/TM实例）。而taskmanager.heap.size用来配置TM的Memory，如果一个TM有N个Slot，则每个Slot分配到的Memory大小为整个TM Memory的1/N，同一个TM内的Slots只有Memory隔离，CPU是共享的。

对Job而言：一个Job所需的Slot数量大于等于Operator配置的最大Parallelism数，在保持所有Operator的slotSharingGroup一致的前提下Job所需的Slot数量与Job中Operator配置的最大Parallelism相等。

注意：一个Tm内的slot只有内存上隔离，CPU是共享的。

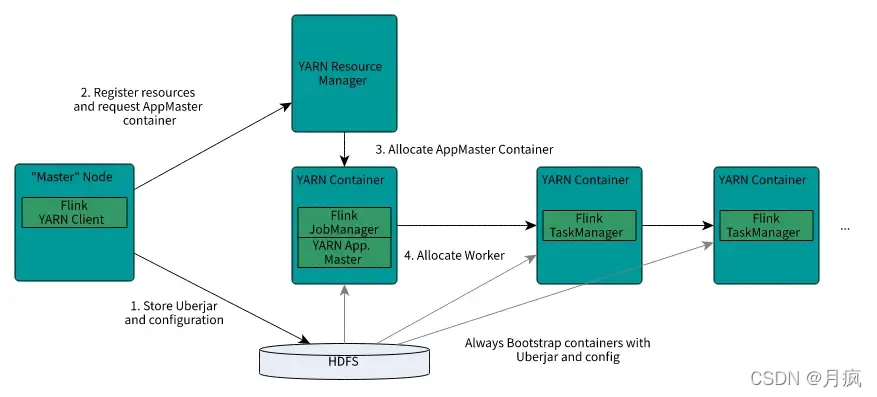

Flink On Yarn的Job提交过程，从图中我们可以了解到每个JM/TM实例都分属于不同的Yarn Container，且每个Container内只会有一个JM或TM实例；通过对Yarn的学习我们可以了解到，每个Container都是一个独立的进程，一台物理机可以有多个Container存在（多个进程），每个Container都持有一定数量的CPU和Memory资源，而且是资源隔离的，进程间不共享，这就可以保证同一台机器上的多个TM之间是资源隔离的（Standalone模式下，同一台机器下若有多个TM，是做不到TM之间的CPU资源隔离的）。

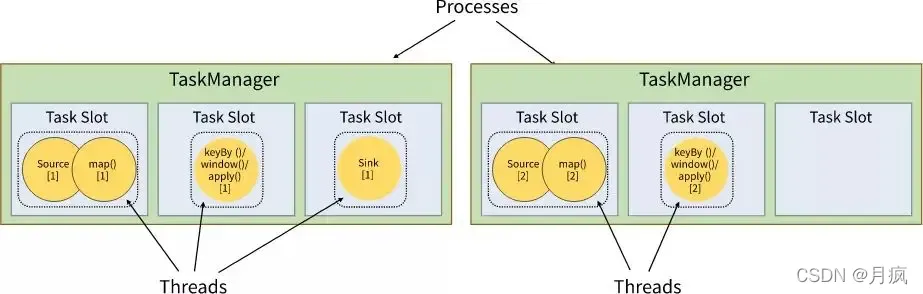

 Flink Job运行图，图中有两个TM，各自有3个Slot，2个Slot内有Task在执行，1个Slot空闲。若这两个TM在不同Container或容器上，则其占用的资源是互相隔离的。在TM内多个Slot间是各自拥有 1/3 TM的Memory，共享TM的CPU、网络（Tcp：ZK、 Akka、Netty服务等）、心跳信息、Flink结构化的数据集等。



 Task Slot的内部结构图，Slot内运行着具体的Task，它是在线程中执行的Runable对象（每个虚线框代表一个线程），这些Task实例在源码中对应的类是org.apache.flink.runtime.taskmanager.Task。每个Task都是由一组Operators Chaining在一起的工作集合，Flink Job的执行过程可看作一张DAG图，Task是DAG图上的顶点（Vertex），顶点之间通过数据传递方式相互链接构成整个Job的Execution Graph。



 Operator Chain



Operator Chain是指将Job中的Operators按照一定策略（例如：single output operator可以chain在一起）链接起来并放置在一个Task线程中执行。Operator Chain默认开启，可通过StreamExecutionEnvironment.disableOperatorChaining()关闭，Flink Operator类似Storm中的Bolt，在Strom中上游Bolt到下游会经过网络上的数据传递，而Flink的Operator Chain将多个Operator链接到一起执行，减少了数据传递/线程切换等环节，降低系统开销的同时增加了资源利用率和Job性能。实际开发过程中需要开发者了解这些原理，并能合理分配Memory和CPU给到每个Task线程。

注： 【一个需要注意的地方】Chained的Operators之间的数据传递默认需要经过数据的拷贝（例如：kryo.copy(...)），将上游Operator的输出序列化出一个新对象并传递给下游Operator，可以通过ExecutionConfig.enableObjectReuse()开启对象重用，这样就关闭了这层copy操作，可以减少对象序列化开销和GC压力等，具体源码可阅读org.apache.flink.streaming.runtime.tasks.OperatorChain与org.apache.flink.streaming.runtime.tasks.OperatorChain.CopyingChainingOutput。官方建议开发人员在完全了解reuse内部机制后才使用该功能，冒然使用可能会给程序带来bug。

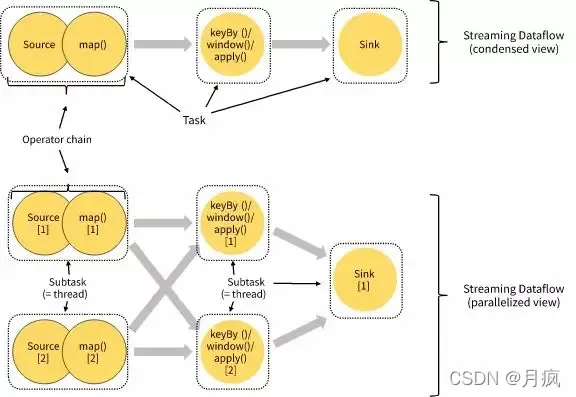

图的上半部分是StreamGraph视角，有Task类别无并行度，如图：Job Runtime时有三种类型的Task，分别是Source->Map、keyBy/window/apply、Sink，其中Source->Map是Source()和Map()chaining在一起的Task；图的下半部分是一个Job Runtime期的实际状态，Job最大的并行度为2，有5个SubTask（即5个执行线程）。若没有Operator Chain，则Source()和Map()分属不同的Thread，Task线程数会增加到7，线程切换和数据传递开销等较之前有所增加，处理延迟和性能会较之前差。补充：在slotSharingGroup用默认或相同组名时，当前Job运行需2个Slot（与Job最大Parallelism相等）。



Slot Sharing

Slot Sharing是指，来自同一个Job且拥有相同slotSharingGroup（默认：default）名称的不同Task的SubTask之间可以共享一个Slot，这使得一个Slot有机会持有Job的一整条Pipeline，这也是上文提到的在默认slotSharing的条件下Job启动所需的Slot数和Job中Operator的最大parallelism相等的原因。通过Slot Sharing机制可以更进一步提高Job运行性能，在Slot数不变的情况下增加了Operator可设置的最大的并行度，让类似window这种消耗资源的Task以最大的并行度分布在不同TM上，同时像map、filter这种较简单的操作也不会独占Slot资源，降低资源浪费的可能性。

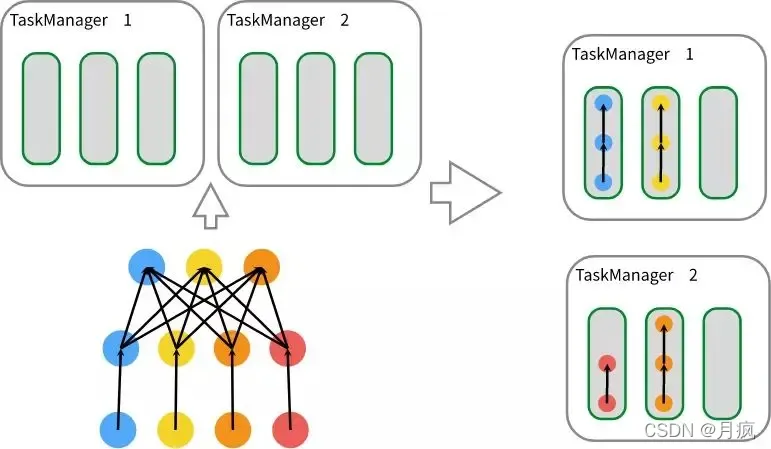

图的左下角是一个soure-map-reduce模型的Job，source和map是4 parallelism，reduce是3 parallelism，总计11个SubTask；这个Job最大Parallelism是4，所以将这个Job发布到左侧上面的两个TM上时得到图右侧的运行图，一共占用四个Slot，有三个Slot拥有完整的source-map-reduce模型的Pipeline，如右侧图所示；注：map的结果会shuffle到reduce端，右侧图的箭头只是说Slot内数据Pipline，没画出Job的数据shuffle过程。

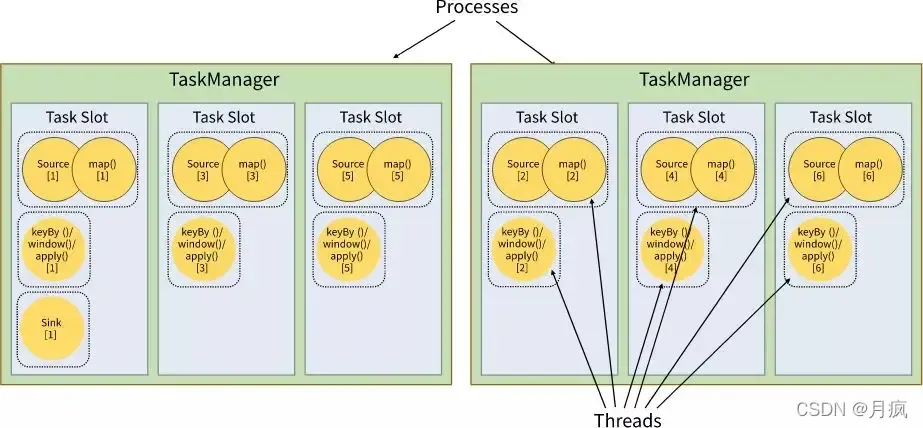

包含source-map[6 parallelism]、keyBy/window/apply[6 parallelism]、sink[1 parallelism]三种Task，总计占用了6个Slot；由左向右开始第一个slot内部运行着3个SubTask[3 Thread]，持有Job的一条完整pipeline；剩下5个Slot内分别运行着2个SubTask[2 Thread]，数据最终通过网络传递给Sink完成数据处理。



 参考：Flink Slot详解与Job Execution Graph优化 - SegmentFault 思否
