一、时序电路的建模方式

时序电路就是受时钟边沿信号影响的电路。也就是说，时序电路中必须要能感受到边沿信号的出现。Verilog内置的14个门级元件都不支持感受边沿信号，所以，仅通过门级描述不足以对时序电路进行建模。数据流描述的assign语句（持续赋值语句）如同导线将各端口和器件连接起来一样，形象地说，它只能负责端口与器件间的逻辑连接，能不能感受边沿信号还得取决于器件本身，显然也不足以对时序电路进行建模。行为描述可以根据电路功能来进行建模，Verilog中想要感受边沿信号，只需要在always后的敏感信号列表中列出边沿信号即可。由此可见，仅有行为描述能够独立地设计出时序电路。

二、时序电路的设计文件模板

1、一般模板

module moduleName(
// 时钟信号定义
// 输入信号列表
// 输出信号列表
    );

    // 内部变量列表

    always @ (<边沿信号列表>) begin
        // 行为建模描述
    end

    // 组合逻辑描述

endmodule

其中，时钟信号在定义的时候也属于输入信号，并且，输入输出信号的定义顺序可以随机打乱，不影响设计结果，上述代码仅为个人习惯。

内部变量列表主要是用来定义一些内部连线型和寄存器型变量。内部变量列表并不是必需的，具体情况要根据设计的电路来确定。

通常情况下，时序电路仅有一个时钟信号，它一定要写在always后的边沿信号列表的第一个位置。边沿信号列表中仅有第一个信号为边沿信号，其他位置虽然写法也是边沿信号，但都是通过电平信号异步影响电路逻辑。

从上述代码可以看出，在时序电路中也可掺杂组合逻辑，所以Verilog设计的过程中需要灵活变通，如果一个模块不能简单使用时序逻辑完成建模，就需要借助组合逻辑共同完成该模块的建模。组合逻辑描述并不是必需的，具体情况要根据设计的电路来确定。

2、具体示例

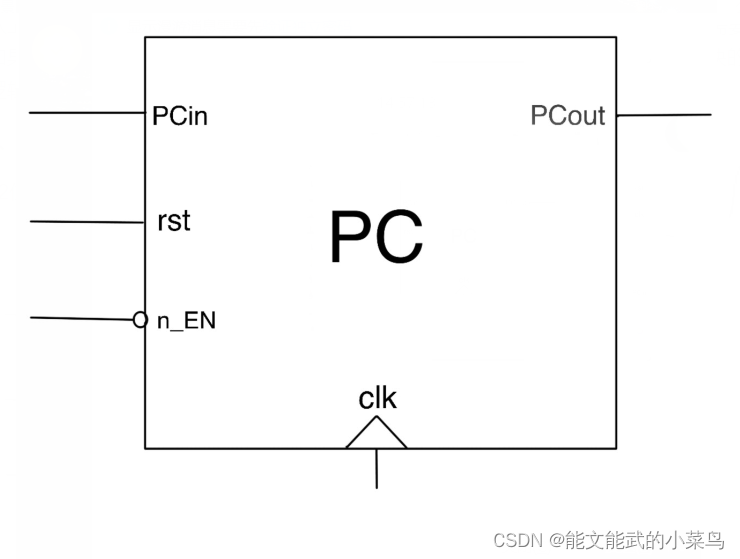

32位带复位信号的低使能PC：

module PC(
input wire clk,
input wire rst,
input wire n_EN,
input wire [31:0] PCin,
output wire [31:0] PCout
    );

    reg [31:0] mem;

    always @ (posedge clk or posedge rst) begin
        if (rst)
            mem <= 0;
        else begin
            if (!n_EN)
                mem <= PCin;
        end
    end

    assign PCout = mem;

endmodule
