【H3C网络】2-疯传全网静态路由配置小技巧

第1章前言

在网络的配置中，我们很多时候会碰到一种场景——有两台不同网段的边界路由器，他们之间要进行相互通信，此时应该怎么办？采用路由协议就能很好的解决这个问题，那么何为路由协议？简单来说路由协议是一种指定数据包转送的网上协议，在不同路由器之间共享信息。常见的路由分为三种，接下来可以根据表1-1来了解他们之间的区别。

路由分类	路由解释	性能与效率	适用范围
直连路由	由设备自动生成指定向本地的直连路由	计算量较小，一般是两台直连设备自动创建	一般在同网段直接连接的设备，场景较小
静态路由	由网络管理员手工配置的路由条目	计算量较小，由管理手工配置	适用中小网络，不复杂的网络环境
动态路由	路由器运行动态路由协议学习到的路由	更高的计算量，更快的收敛和路径选择	适用于复杂的网络环境以及大型网络

今天的文章主要讲述静态网络以及通过HCL模拟器实现静态路由实验配置。

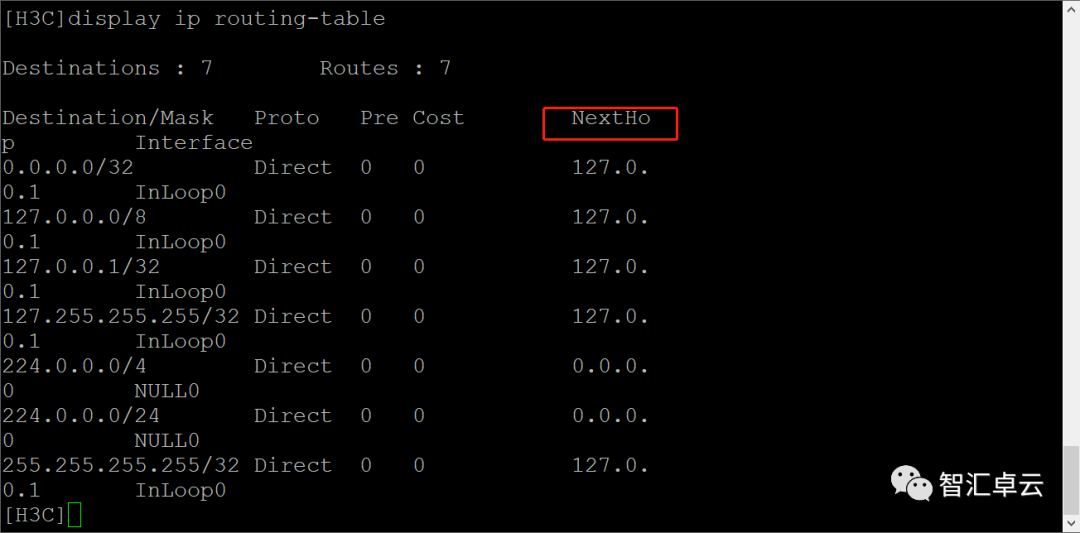

第2章 静态路由相关概念

2.1 Destination （Mask）

表示此路由的目的网络地址与网络掩码。将目的地址和子网掩码进行运算后可得到目的主机或路由器所在网段的地址。例如: 目的地址为1.1.1.1，掩码为255.255.255.0的主机或路由器所在网段的地址为1.1.1.0.

2.2 Protocol

表示该路由的协议类型，也即路由器是通过什么协议获知该路由的。

2.3 Preference

表示此路由的路由协议优先级。针对同一目的地，可能存在不同下一跳、出接口等多条路由，这些不同的路由可能是由不同的路由协议发现的，也可以是手工配置的静态路由。优先级最高(数值最小)者将成为当前的最优路由。

2.4 Cost

路由开销。当到达同一目的地的多条路由具有相同的路由优先级时，路由开销最小的将成为当前的最优路由。

2.5 NEXTHOP

表示对于本路由器而言，到达该路由指向的目的网络的下一跳地址。该字段指明了数据转发的下一个设备。

第3章      静态路由配置实例

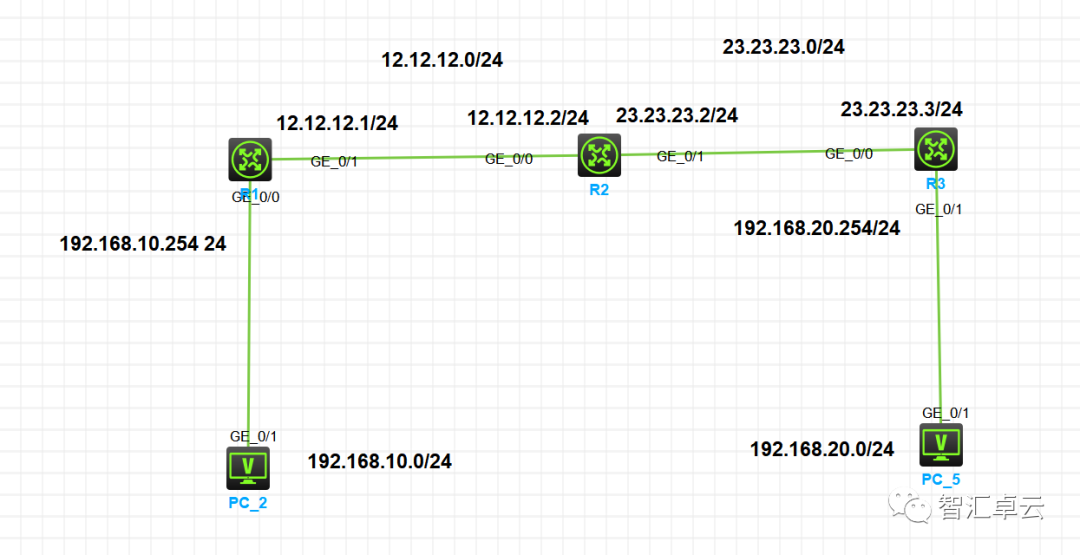

拓扑实例：

3.1 R1基础配置

序号	配置代码	解释说明
1	[H3C]sysname  R1	重命名为R1
2	[R1]undo  info-center enable	关闭日志提示信息
3	[R1]interface  GigabitEthernet 0/0/0	进入GE0/0/0端口
4	[R1-GigabitEthernet0/0/1]ip  address 192.168.10.254 24	配置端口IP 地址信息
5	[R1-GigabitEthernet0/0/1]exit	退出端口
6	[R1]interface  GigabitEthernet 0/0/1	进入GE0/0/1端口
7	[R1-GigabitEthernet0/0/0]ip  address 12.12.12.1 24	配置端口IP 地址信息
8	[R1-GigabitEthernet0/0/1]exit	退出端口
9	<R1>save  force	保存配置

3.2 R2基础配置

序号	配置代码	解释说明
1	<H3C>system-view	进入系统视图
2	[H3C]sysname  R2	重命名为R2
3	[R2]undo  info-center enable	关闭日志提示信息
4	[R2]interface  GigabitEthernet 0/0/1	进入GE0/0/1端口
5	[R2-GigabitEthernet0/0/1]ip  address 23.23.23.2 24	配置端口IP 地址信息
6	[R2-GigabitEthernet0/0/1]exit	退出端口
7	[R2]interface  GigabitEthernet 0/0/0	进入GE0/0/0端口
8	[R2-GigabitEthernet0/0/0]ip  address 12.12.12.2 24	配置端口IP 地址信息
9	[R2-GigabitEthernet0/0/1]exit	退出端口
10	<R2>save  force	保存配置

3.3 R3基础配置

序号	配置代码	解释说明
1	<H3C>system-view	进入系统视图
2	[H3C]sysname  R3	重命名为R3
3	[R3]undo  info-center enable	关闭日志提示信息
4	[R3]interface  GigabitEthernet 0/0/1	进入GE0/0/1端口
5	[R3-GigabitEthernet0/0/1]ip  address 192.168.20.254 24	配置端口IP 地址信息
6	[R3-GigabitEthernet0/0/1]exit	退出端口
7	[R3]interface  GigabitEthernet 0/0/0	进入GE0/0/0端口
8	[R3-GigabitEthernet0/0/0]ip  address 23.23.23.3 24	配置端口IP 地址信息
9	[R3-GigabitEthernet0/0/1]exit	退出端口
10	<R3>save  force	保存配置

3.4 R1静态路由

序号	配置代码	解释说明
1	[R1]ip  route-static  23.23.23.0 24 12.12.12.2	配置前往R3的静态路由 （静态路由格式： ip route-static  <目的网段>  <掩码>  <下一跳IP地址>）
2	[R1]ip  route-static 192.168.20.0  24 12.12.12.2	配置前往192.168.20.0网段的静态路由
3	[R1]exit	返回上一级
4	<R1>save  force	保存配置

3.5 R3静态路由

序号	配置代码	解释说明
1	[R3]iproute-static  12.12.12.0 24 23.23.23.2	配置前往R1的静态路由 （静态路由格式： ip route-static  <目的网段>  <掩码>  <下一跳IP地址>）
2	[R3]IP  route-static 192.168.10.0  24 23.23.23.2	配置前往192.168.10.0  网段的静态路由
3	[R3]exit	返回上一级
4	<R3>save  force	保存配置

3.6 R2静态路由

序号	配置代码	解释说明
1	[R2]ip  route-static 192.168.20.0  24 23.23.23.3	配置前往192.168.20.0网段的静态路由 （静态路由格式： ip route-static  <目的网段>  <掩码>  <下一跳IP地址>）
2	[R2]IP  route-static 192.168.10.0  24 12.12.12.1	配置前往192.168.10.0  网段的静态路由
3	[R2]exit	返回上一级
4	<R2>save  force	保存配置

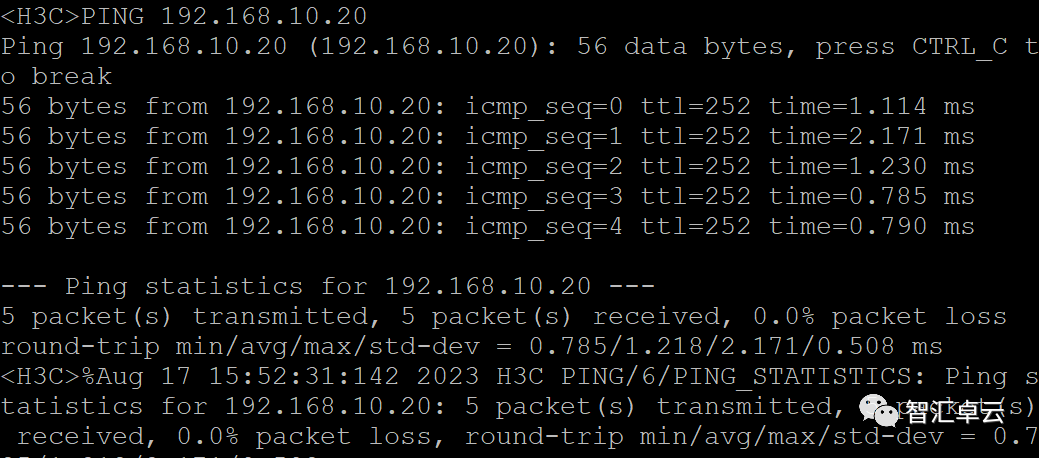

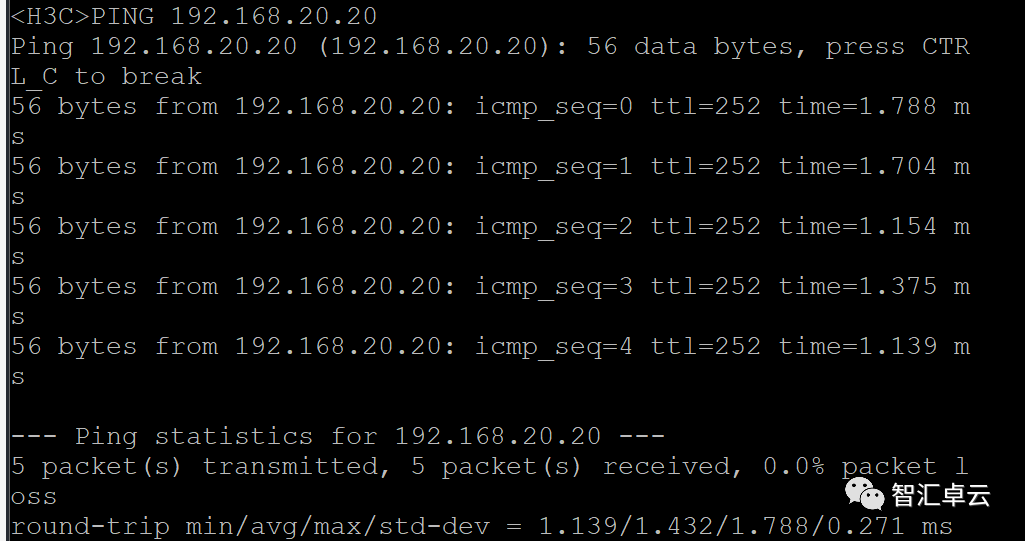

完成上述配置后，就可以实现全网的互通

第四章总结

静态路由的相关概念及其配置至此就告一段落，下一步我们将继续学习VLAN即虚拟局域网的知识与配置。

往期回顾：【网络篇】1-H3C模拟器（HCL）与认识网络设备

关注wxgzh：智汇卓云
