【H3C网络】5-轻松掌握网络优化：端口聚合与堆叠配置全攻略

第1章 前言

  在网络的配置中，我们很多时候会碰到一种场景——可能会有两台或者是若干台网络设备（交换机），但是他们的性能单台可能不足以支撑目前的网络，此时如果能运用堆叠的技术，便可以将两台交换机设备堆叠成为一台（在物理机中需要根据实际设备的情况），此时堆叠完成的该台交换机，在性能上可以得到提升，在管理上得到简化，在可靠性上得到稳定。

  今天的文章主要讲述端口聚合以及堆叠配置并通过HCL模拟器实现端口聚合以及堆叠实验配置。

第2章 端口聚合与堆叠相关概念

2.1 端口聚合

端口聚合类型	手工模式	LACP模式
特点	该模式下端口聚合的建立，端口的加入都是需要手动添加，且流量都是默认平均分配	可以灵活选择，控制端与被控制端的端口；及时性的调整流量分配情况，并配置最大端口模式
使用场景	适用在微型/小型网络场景	适用于新型/中大型的网络场景
共同优势	均是将多个物理端口捆绑成一个逻辑接口，对链路的带宽，稳定起到提升

2.2 交换机堆叠

配置技术名称	交换机堆叠（IStack）
技术简述	多台支持堆叠特性的交换机通过堆叠线缆连接在一起，从逻辑上变成一台交换设备，作为一个整体参与数 据转发。
技术优势	统一管理，资源集中调度，性能稳定，灵活组网

第3章 端口聚合与堆叠配置实例

拓扑实例：

3.1 堆叠配置

序号	配置代码	解释说明
1	system-view	进入系统试图
2	sysname  SW2	设备重命名设SW2
3	undo  info-center enable	关闭系统日志提示信息
4	irf  member 1 priority 32	将优先级为32，确保堆叠为master
5	interface  range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/50	进入1/0/49-50万兆口
6	shutdown	关闭端口
7	Quit	退出
8	irf-port  1/2	进入堆叠组1/2
9	port  group interface Ten-GigabitEthernet 1/0/49	将端口1/0/49加入组
10	port  group interface Ten-GigabitEthernet 1/0/50	将端口1/0/50加入组
11	Quit	退出
12	interface  range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/50	进入1/0/49-50万兆口
13	undo  shutdown	开启端口
14	Quit	退出
15	save  force	保存配置
16	irf-port-configuration  active	激活IRF端口配置

序号	配置代码	解释说明
1	system-view	进入系统试图
2	sysname  SW3	设备重命名设SW3
3	irf  member 1 renumber 2	将IRF成员编号设置为2
4	Yes	确认
5	undo  info-center enable	关闭提示信息
6	Quit	进入1/0/49-50万兆口
7	Reboot	关闭端口
8	Quit	退出
9	system-view	进入系统视图
10	interface  range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/50	进入万兆口2/0/49和2/0/50
11	Shutdown	关闭端口
12	Quit	退出
13	irf-port  2/1	进入堆叠组2/1
14	port  group interface Ten-GigabitEthernet 2/0/49	将端口加入组
15	port  group interface Ten-GigabitEthernet 2/0/50	将端口加入组
16	Quit	退出
17	interface  range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/50	进入端口
18	undo  shutdown	开启端口
19	Quit	退出
20	save  force	保存配置
21	irf-port-configuration  active	激活IRF端口配置

序号	配置代码	解释说明
1	system-view	进入系统试图
2	sysname  SW5	设备重命名设SW5
3	undo info-center  enable	关闭提示信息
4	irf  member 1 priority 32	将优先级为32，确保堆叠为master
5	interface  range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/50	进入端口组
6	Shutdown	关闭端口
7	Quit	退出
8	irf-port  1/2	进入堆叠号1/2
9	port  group interface Ten-GigabitEthernet 1/0/49	将端口1/0/49加入组
10	port  group interface Ten-GigabitEthernet 1/0/50	将端口1/0/50加入组
11	Quit	退出
12	interface  range Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/50	进入1/0/49-50万兆口
13	undo  shutdown	开启端口
14	Quit	退出
15	save force	保存配置
16	irf-port-configuration  active	激活IRF端口配置

序号	配置代码	解释说明
1	system-view	进入系统试图
2	sysname  SW6	设备重命名设SW3
3	irf  member 1 renumber 2	将IRF成员编号设置为2
4	Yes	确认
5	undo  info-center enable	关闭提示信息
6	Quit	退出
7	Reboot	重启
8	Quit	退出
9	system-view	进入系统视图
10	interface  range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/50	进入万兆口2/0/49和2/0/50
11	Shutdown	关闭端口
12	Quit	退出
13	irf-port  2/1	进入堆叠
14	port  group interface Ten-GigabitEthernet 2/0/49	将端口2/0/49加入组
15	port  group interface Ten-GigabitEthernet 2/0/50	将端口2/0/50  加入组
16	Quit	退出
17	interface  range Ten-GigabitEthernet 2/0/49 to Ten-GigabitEthernet 2/0/50	进入端口组
18	undo  shutdown	开启端口
19	Quit	退出
20	save  force	保存配置
21	irf-port-configuration  active	激活IRF端口配置

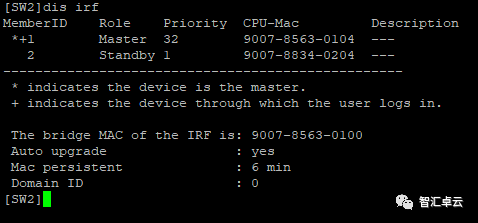

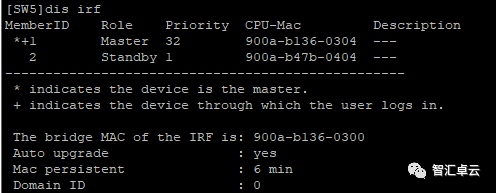

如下图所示，配置完成堆叠后可以通过display irf命令，查询堆叠配置的情况

3.2 SW1基础配置

序号	配置代码	解释说明
1	system-view	进入系统视图
2	sysname  SW1	重命名为SW1
3	vlan  10 20 30 40	创建Vlan10,20,30,40
4	interface  Vlan-interface 10	进入vlan  10
5	ip add  192.168.10.1 24	配置IP地址
6	interface  Vlan-interface 20	进入vlan  20
7	ip add  192.168.20.1 24	配置IP地址
8	interface  Vlan-interface 30	进入vlan  30
9	ip add  192.168.30.1 24	配置IP地址
10	interface  Vlan-interface 40	进入vlan  40
11	ip add  192.168.40.1 24	配置IP地址
12	Quit	退出
13	interface  GigabitEthernet 1/0/1	进入千兆口1/0/1
14	port  link-type trunk	设置为trunk口
15	port  trunk permit vlan all	允许所有vlan通过
16	Quit	退出
17	interface  GigabitEthernet 1/0/2	进入千兆口1/0/2
18	port  link-type trunk	设置为trunk口
19	port  trunk permit vlan all	允许所有vlan通过
20	Quit	退出
21	save  force	保存配置

3.3 SW4 基础配置

序号	配置代码	解释说明
1	system-view	进入系统视图
2	sysname  SW4	重命名为SW4
3	vlan  10 20 30 40	创建vlan  10,20,30,40
4	interface  GigabitEthernet 1/0/1	进入千兆口1/0/1
5	port  link-type trunk	配置端口为trunk
6	port  trunk permit vlan all	允许所有vlan通过
7	Quit	退出
8	interface  GigabitEthernet 1/0/2	进入端口1/0/2
9	port  access vlan 10	将端口划入vlan10
10	Quit	退出
11	Save force	保存配置

3.4 SW2交换机配置

序号	配置代码	解释说明
1	system-view	进入系统视图
2	sysname  SW2	重名名
3	vlan  10 20 30 40	配置vlan  10 20 30 40
4	interface  GigabitEthernet 1/0/3	进入端口
5	port  link-type trunk	配置trunk口
6	port  trunk permit vlan all	允许所有vlan通过
7	Quit	退出
8	interface  GigabitEthernet 1/0/4	进入千兆口1/0/4
9	port  link-type trunk	设置为trunk
10	port  trunk permit vlan all	允许所有vlan通过
11	Quit	退出
12	interface  GigabitEthernet 2/0/3	进入千兆口
13	port  link-type trunk	开启trunk口
14	port  trunk permit vlan all	允许所有vlan通过
15	Quit	退出
16	interface  GigabitEthernet 2/0/4	进入千兆口2/0/4
17	port  access vlan 40	划入vlan40
18	Quit	退出

3.5 SW5基础配置

序号	配置代码	解释说明
1	system-view	进入系统视图
2	Sysname  SW5	重命名为SW5
3	vlan  10 20 30 40	创建vlan10,20,30,40
4	interface  GigabitEthernet 1/0/3	进入端口1/0/3
5	port access  vlan 20	划入vlan  20
6	quit	退出
7	interface  GigabitEthernet 1/0/4	进入端口1/0/4
8	Port  access vlan 20	划入vlan20
9	interface  GigabitEthernet 2/0/3	进入端口2/0/3
10	Port  access vlan 30	划入vlan30
11	Quit	退出
12	Save force	保存

3.6 端口/链路聚合配置

序号	配置代码	解释说明
1	System-view	进入系统视图
2	interface  Bridge-Aggregation 1	配置聚合组1
3	Quit	退出
4	interface  GigabitEthernet 1/0/1	进入端口1/0/1
5	port  link-aggregation group 1	加入聚合组1
6	quit	退出
7	interface  GigabitEthernet 2/0/1	进入端口2/0/1
8	port  link-aggregation group 1	加入聚合组1
9	Quit	退出
10	interface  Bridge-Aggregation 2	创建聚合组2
11	Quit	退出
12	interface  GigabitEthernet 1/0/2	进入端口1/0/2
13	port  link-aggregation group 2	加入聚合组2
14	Quit	退出
15	interface  GigabitEthernet 2/0/2	进入端口2/0/2
16	port  link-aggregation group 2	加入端口组2
17	Quit	退出
18	interface  Bridge-Aggregation 1 port  link-type trunk	进入端口组1 设置为trunk
19	port  trunk permit vlan all	允许所有vlan通过
20	Quit	退出
21	interface  Bridge-Aggregation 2	进入端口组2
22	port  link-type trunk	配置为trunk
23	port  trunk permit vlan all	允许所有vlan通过
24	Quit	退出
25	Save force	保存

序号	配置代码	解释说明
1	system-view	进入系统视图
2	interface  Bridge-Aggregation 1	创建聚合组1
3	Quit	退出
4	interface  GigabitEthernet 1/0/1	进入端口1/0/1
5	port  link-aggregation group 1	加入聚合组1
6	Quit	退出
7	interface  GigabitEthernet 1/0/2	进入端口1/0/2
8	port  link-aggregation group 1	加入聚合组1
9	Quit	退出
10	interface  Bridge-Aggregation 2	进入聚合组2
11	Quit	退出
12	interface  GigabitEthernet 2/0/1	进入端口2/0/1
13	port  link-aggregation group 2	加入聚合组2
14	Quit	退出
15	interface  GigabitEthernet 2/0/2	进入端口2/0/2
16	port  link-aggregation group 2	加入聚合组2
17	Quit	退出
18	interface  Bridge-Aggregation 1	进入聚合组1
19	port  link-type trunk	配置为trunk
20	port  trunk permit vlan all	允许所有vlan通过
21	Quit	退出
22	interface  Bridge-Aggregation 2	进入聚合组2
23	port  link-type trunk	配置为trunk
24	port  trunk permit vlan all	允许所有vlan通过
25	Quit	退出
26	Save force	保存

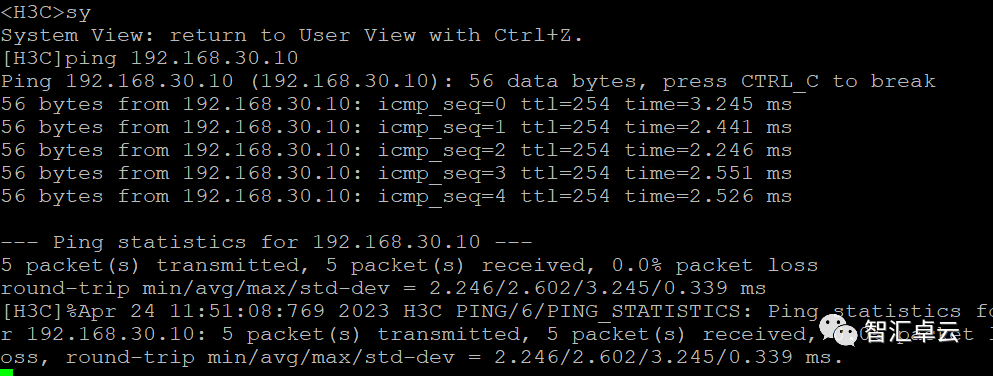

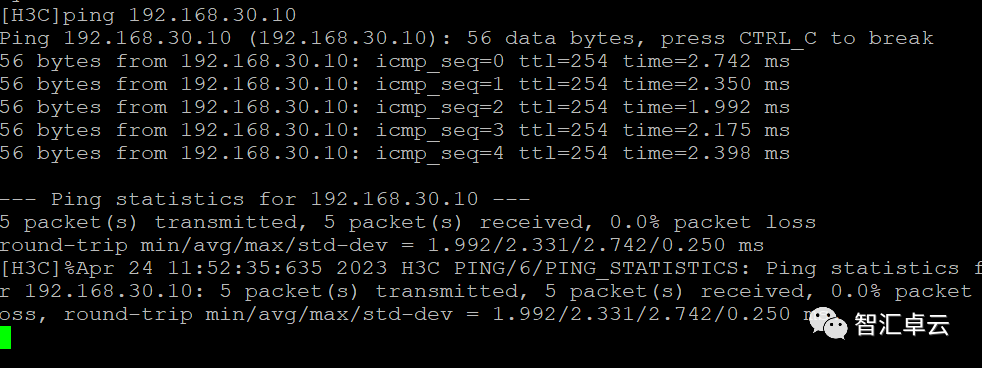

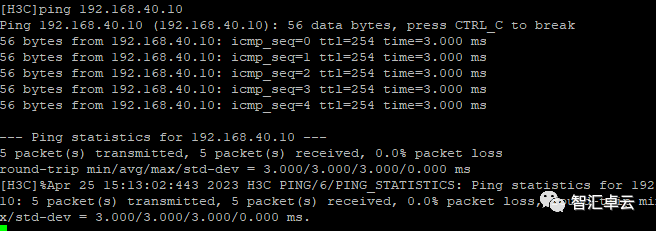

完成上述配置后就可以实现全网的互联互通

第四章 总结

端口聚合和交换机堆叠的相关概念及其配置至此就告一段落，下一步我们将继续学习DHCP服务的知识与配置。
