Vector Microsar Os Spinlock模块详细设计（不完整版）

目录

一、Spinlock的概念

二、Spinlock的属性

2.1 AUTOSAR Spinlock和OPTIMIZED的共有属性

2.2 AUTOSAR Spinlock的属性

2.3 OPTIMIZED Spinlock的属性

三、Spinlock的数据结构

3.1 结构体

3.2 枚举变量

3.3 数据结构一张图

四、Spinlock的函数设计

4.1 Os_Api_GetSpinlock

4.2 Os_SpinlockInternalGet

4.3 Os_SpinlockInternalTryGet

4.4 Os_SpinlockGet

五、服务内容和联系方式

六、参考链接

---

一、Spinlock的概念

        Spinlock，自旋锁，是一种跨核心同步机制，其中，TASK/二类ISR在循环中等待（即“自旋”），反复检查共享变量是否变为某个值。该值指示锁是否空闲。

        在多核系统中，有些变量被TASK/二类中断共享使用。这些变量的比较和更改通常需要原子操作。 由于在自旋过程中的TASK /二类中断保持活动状态但没有做任何有用的事情，所以，自旋锁是一种繁忙的等待机制。

        请读者思考，为什么在单核系统的TASK/二类ISR中不能使用Spinlock？

二、Spinlock的属性

        AUTOSAR规范《AUTOSAR_SWS_OS.pdf》7.9.28章节提出了Spinlock的设计需求。在Vector Microsar中，为优化Spinlock的设计，减少程序执行时间，将Spinlock细分为AUTOSAR Spinlock和OPTIMIZED Spinlock两类。

2.1 AUTOSAR Spinlock和OPTIMIZED的共有属性

        (1) [SWS_Os_00648]OS提供Spinlock是用于多核系统的相互排斥机制，防止多核系统中的TASK/ISR2跨核访问特定共享数据时产生冲突。

        (2) [SWS_Os_00649]OS提供GetSpinlock()用于占有特定Spinlock。如果该Spinlock已经被其它Core的Task/ISR2占有，那么，GetSpinlock()将一直尝试占有直到成功为止。

        (3) [SWS_Os_00652]OS提供TryToGetSpinlock()用于占有特定Spinlock。如果该Spinlock已经被其它Core的Task/ISR2占有，那么，TryToGetSpinlock()将立即返回。

        (4) [SWS_Os_00655]OS提供ReleaseSpinlock()用于释放特定Spinlock。如果该Spinlock已经没有被占有，那么，ReleaseSpinlock()将产生错误。

2.2 AUTOSAR Spinlock的属性

        (1) [SWS_Os_00658]如果TASK尝试占有某Spinlock，但是，其它TASK/ISR2已经占有此Spinlock，且此TASK与其它TASK/ISR属于相同的Core，那么，OS产生OS_STATUS_INTERFERENCE_DEADLOCK的错误。

        (2) [SWS_Os_00659]如果ISR2尝试占有某Spinlock，但是，其它TASK/ISR2已经占有此Spinlock，且此ISR2与其它TASK/ISR属于相同的Core，那么，OS产生OS_STATUS_INTERFERENCE_DEADLOCK的错误。

        (3) [SWS_Os_00660][SWS_Os_00661]每个Spinlock都有各自的Successor(也就是Order)。在相同的Core上，不同的TASK/ISR2可以占有不同的Spinlock。为了防止TASK/ISR2占有这些Spinlock的顺序不当而产生”交叉死锁“，那么，这些Spinlock被TASK/ISR2占有的顺序是特定的：必须是从Order数字较小的Spinlock开始占用，逐渐往Order数字较大的Spinlock方向占用。如果这些Spinlock被Task/ISR2占有的Order顺序出现”逆流“，那么，OS产生OS_STATUS_NESTING_DEADLOCK的错误。

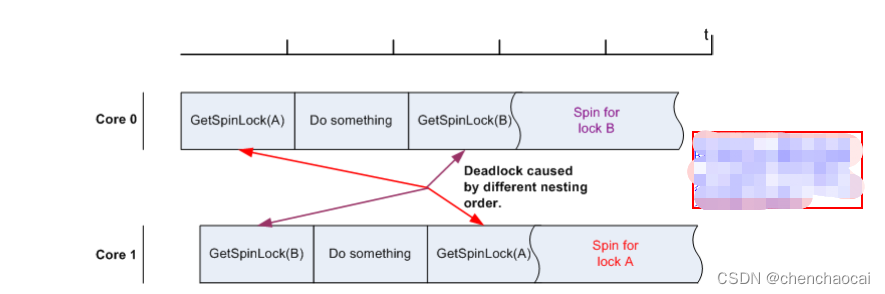

图1. 嵌套导致死锁的情况(独特注释被屏蔽，欢迎私下交流)

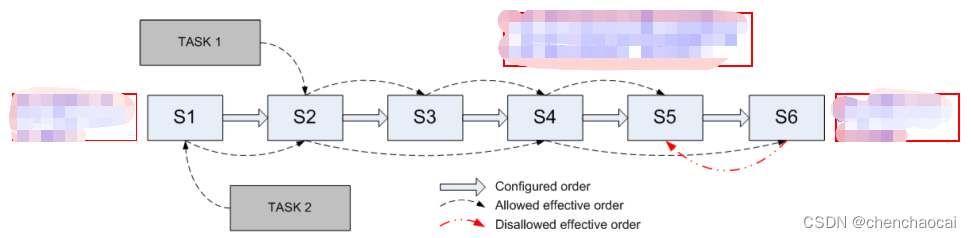

 图2. 合理配置Successor可以防止死锁的情况(独特注释被屏蔽，欢迎私下交流)

        (4) [SWS_Os_00650][SWS_Os_00651]GetSpinlock()只能在TASK/ISR2中执行。

        (5) [SWS_Os_00653][SWS_Os_00654]TryToGetSpinlock()只能在TASK/ISR2中执行。

        (6) [SWS_Os_00656][SWS_Os_00657]ReleaseSpinlock()只能在TASK/ISR2中执行。

        (7) 在Spinlock的属性中，需要明确指定能够访问Application。如果Spinlock被不具有访问权限的Application中的TASK/ISR2占有，那么，OS将产生OS_STATUS_ACCESSRIGHTS_1的错误。

2.3 OPTIMIZED Spinlock的属性

        (1) OPTIMIZED Spinlock类型的Mode和Type属性是由Killing和LockMethod选项决定。

        (2) 当Killing的值是disable，且LockMethod的值是NOTHING时，执行“占有、尝试占有和释放Spinlock”程序的内核模式处于普通用户(USER)权限，且不用执行Trace功能。

        (3) 当Killing的值是disable，且LockMethod的值是NOT NOTHING时，执行“占有、尝试占有和释放Spinlock”程序的内核模式处于超级管理员(SUPER.)权限，且无需执行Trace功能（由于不能执行Killing功能，所以Trace数据无法保留）。

        (4) 当Killing的值是enable时，则不管LockMethod的值是什么，执行“占有、尝试占有和释放Spinlock”程序的内核模式处于超级管理员(SUPER.)权限，且执行Trace功能。

        (5) OPTIMIZED Spinlock的Check属性为Disable，即不执行AUTOSAR Spinlock的任何检查。

三、Spinlock的数据结构

3.1 结构体

struct Os_SpinlockType
{
   Os_LockType Lock；
   P2CONST(Os_ThreadConfigType, TYPEDEF, OS_CONST) OwnerThread；
   P2CONST(Os_SpinlockConfigType, TYPEDEF, OS_CONST) PreviousSpinlock；
   volatile Os_Hal_SpinlockType Spinlock；
   Os_TaskPrioType PreviousPriority；
}

        此处，隐晦表述Os_SpinlockType的作用：结构体的内部成员变量在函数运行过程中获取具体值和输出具体值。详细使用方法，欢迎私下交流。

struct Os_SpinlockConfigType
{
   Os_LockConfigType Lock；
   Os_SpinlockMethodType Method；
   Os_TaskPrioType CeilingPriority；
   Os_SpinlockModeType Mode；
   Os_SpinlockTraceType Trace；
   Os_SpinlockCheckType Checks；
   Os_SpinlockOrderType Order；
  P2CONST(Os_TraceSpinlockConfigType, TYPEDEF, OS_CONST) TimingHookTrace；
}

        此处，隐晦表述Os_SpinlockConfigType的作用：此结构体的变量在Os_Spinlock_Lcfg.c中定义初始值。详细使用方法，欢迎私下交流。

3.2 枚举变量

enum Os_SpinlockMethodType
{
OS_SPINLOCKMETHOD_ALL_INT,
OS_SPINLOCKMETHOD_CAT2,
OS_SPINLOCKMETHOD_SCHEDULER,
OS_SPINLOCKMETHOD_NOTHING
}

• SpinlockMethodType的值是由Os/Spinlock的Lock Type选项确定。不同的枚举值表示是在执行GetSpinlock()/TryToGetSpinlock()/ReleaseSpinlock()过程中对操作系统OS的不同影响，其中，OS_SPINLOCKMETHOD_ALL_INT表示关闭OS的全部中断，而OS_SPINLOCKMETHOD_CAT2表示关闭OS的二类中断。

enum Os_SpinlockModeType
{
OS_SPINLOCKMODE_USER,
OS_SPINLOCKMODE_SUPERVISOR
}

• Os_SpinlockModeType的值是由Lock Method 和forcible Termination(Killing)确定。不同的枚举值是表示芯片内核不同的状态，其中，OS_SPINLOCKMODE_USER表示芯片内核处于用户态，OS_SPINLOCKMODE_SUPERVISOR表示芯片内核处于SUPERVISOR态。不同的枚举值，在执行GetSpinlock()/TryToGetSpinlock()/ReleaseSpinlock()过程中会执行不同的函数。

enum Os_SpinlockTraceType
{
OS_SPINLOCKTRACE_DISABLED,
OS_SPINLOCKTRACE_ENABLED
}

• Os_SpinlockTraceType的值是由Lock Method 和forcible Termination(Killing)确定。Trace功能开启时，在执行GetSpinlock()/TryToGetSpinlock()/ReleaseSpinlock()过程中，有Locks链表和spinlocks链表记录和删除当前的spinlock。

enum Os_SpinlockCheckType
{
    OS_SPINLOCKCHECK_DISABLED,
    OS_SPINLOCKCHECK_ENABLED
}

• Os_SpinlockCheckType的值由Spinlock的类型选择。当Spinlock是AUTOSAR类型时，CheckType是Enable，当Spinlock是OPTIMIZED类型时，CheckType是Disable。

3.3 数据结构一张图

当将结构体和枚举变量等标注在一张图上时，就能清晰看到Spinlock的全貌，从而轻易理解很多复杂的现象，比如Spinlock内不同类型函数的内在逻辑关系。

图3. Spinlock的数据结构一张图(独特注释被屏蔽，欢迎私下交流)

四、Spinlock的函数设计

        隐晦的说，Spinlock的函数种类主要分为四种，第一种是公共的Static Inline函数，负责属性操作；第二种是公共的Static Inline函数，负责成员函数；第三种是公用的函数，负责成员函数；第四种是公共的接口，主要对外提供接口。

        在此，展示几张新颖独特的函数流程图，供读者参考和赐教。

        至于详细的函数设计方法学，欢迎私下交流。

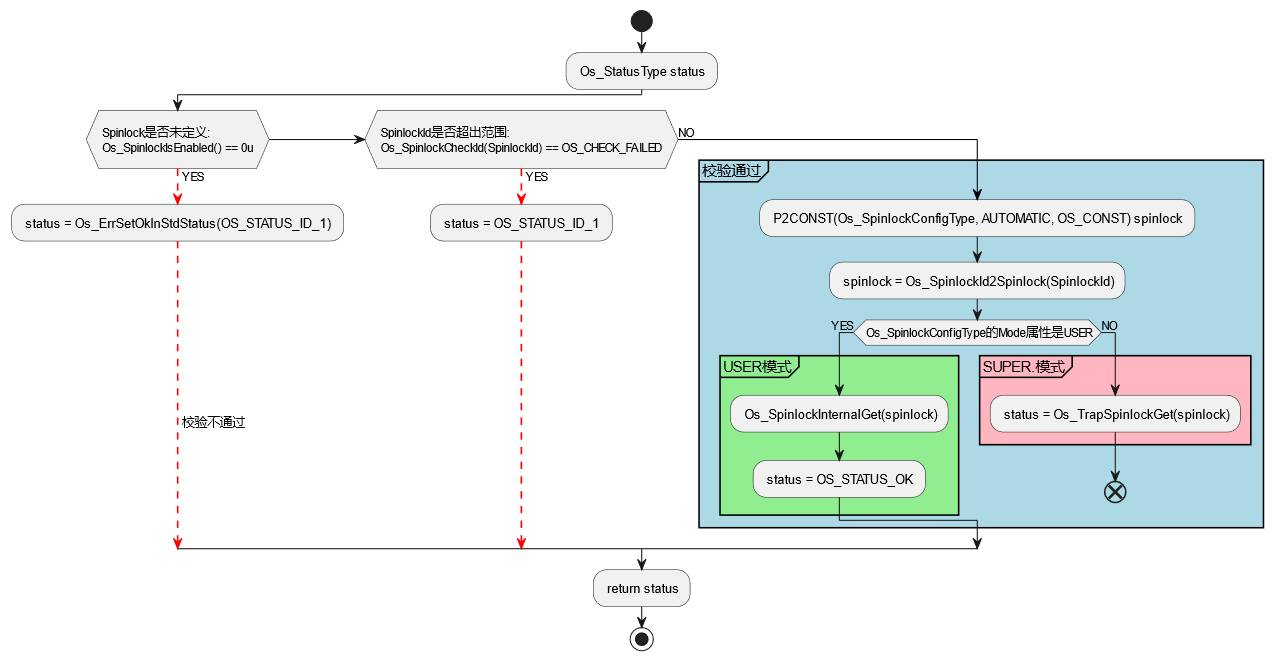

4.1 Os_Api_GetSpinlock

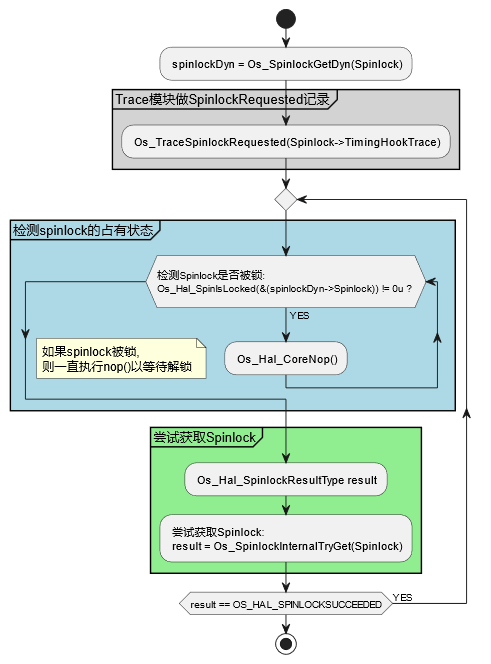

4.2 Os_SpinlockInternalGet

4.3 Os_SpinlockInternalTryGet

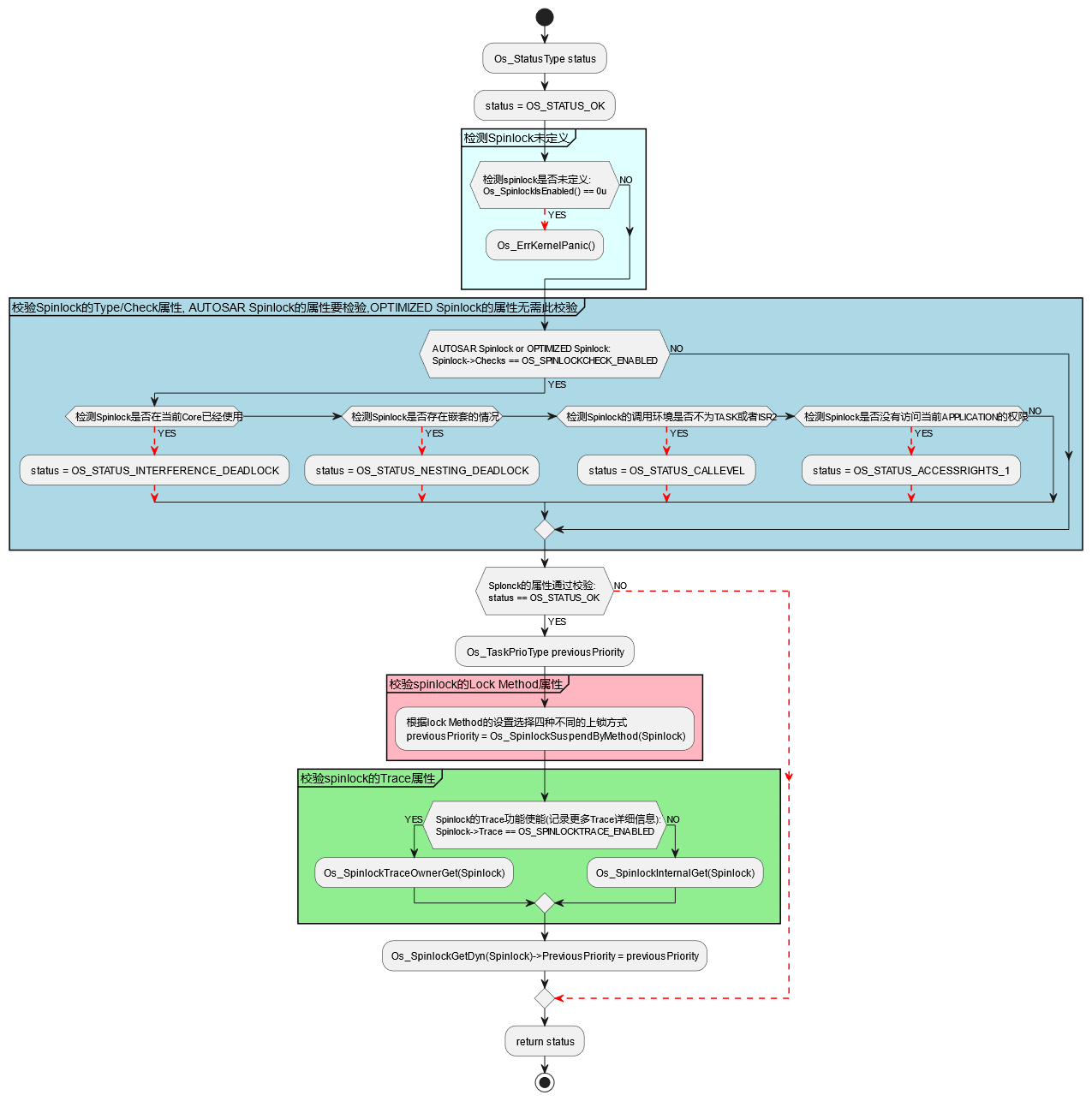

4.4 Os_SpinlockGet

五、服务内容

        欢迎汽车零部件企业和MCU企业的领导和同仁垂询。
