Simulink 模型添加新模块

本文介绍了在模型编辑器中添加模块的三种方法:通过拖拽操作、使用快捷键Ctrl+I选择并添加,以及利用内置函数add_block指定模块路径。特别提到,add_block可以显示模块名,且默认情况下可能会覆盖相同位置的其他模块。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

方法1:拖拽

在模型库浏览器中,左键按住,拖拽到模型编辑器中。

方法2:快捷键Ctrl+I

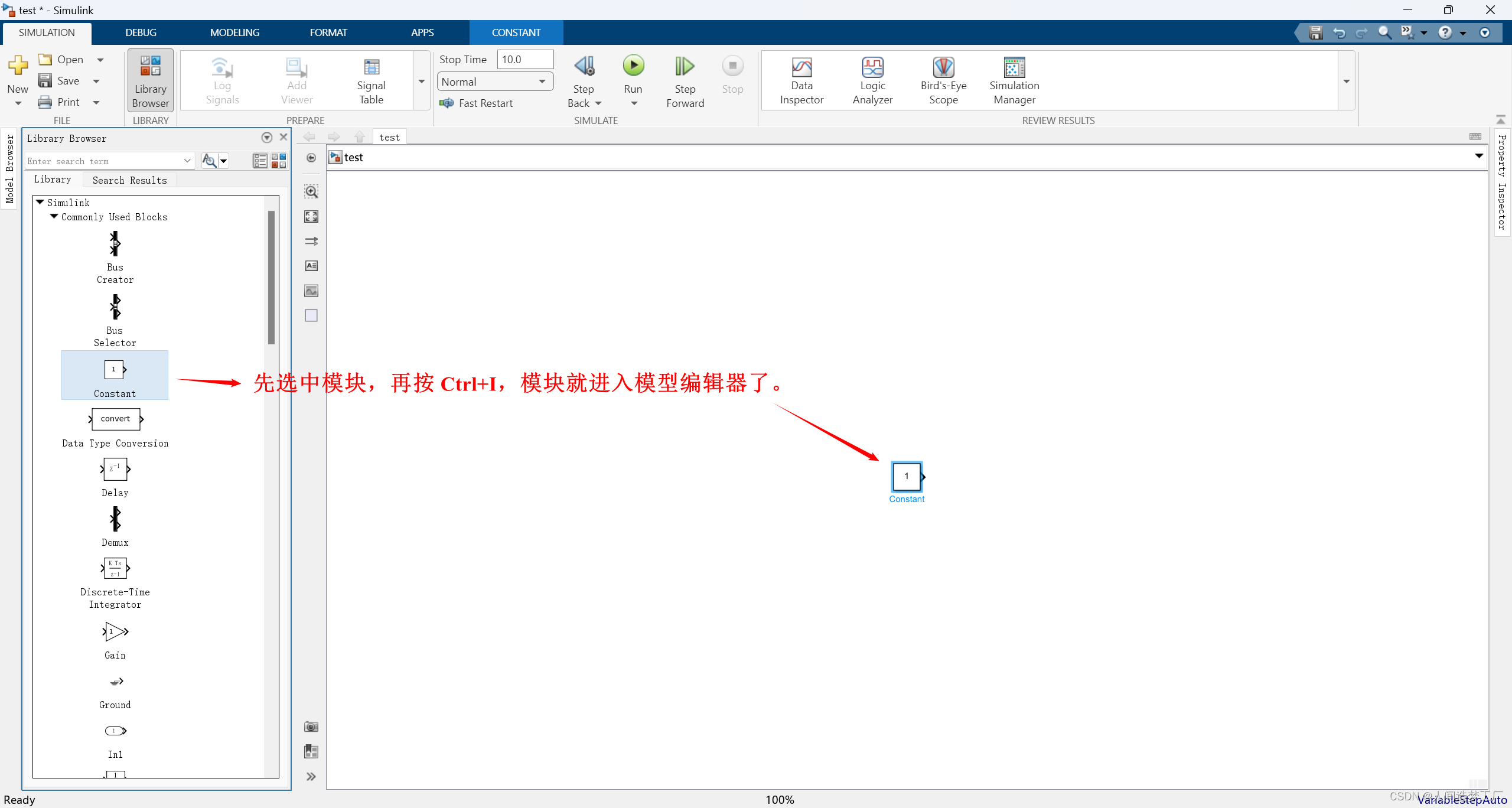

在模型库浏览器中,先选中模块,然后按快捷键 Ctrl+I,就可将模块加入模型编辑器中。如图:

在这里插入图片描述

方法3:内置函数 add_block

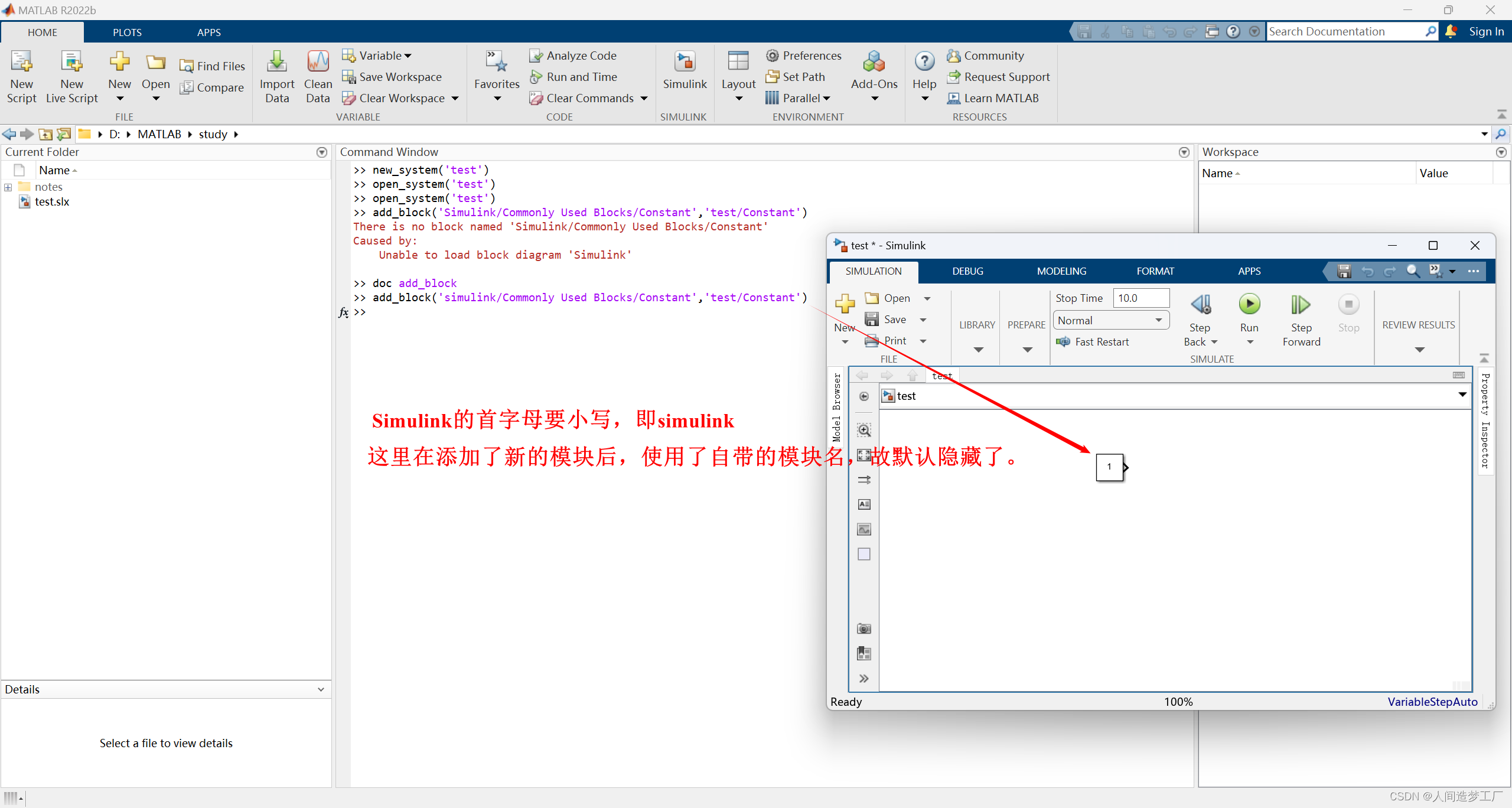

使用内置函数 add_block,第一个参数是模块所在路径,第二个参数是要添加到的路径,如图:

在这里插入图片描述

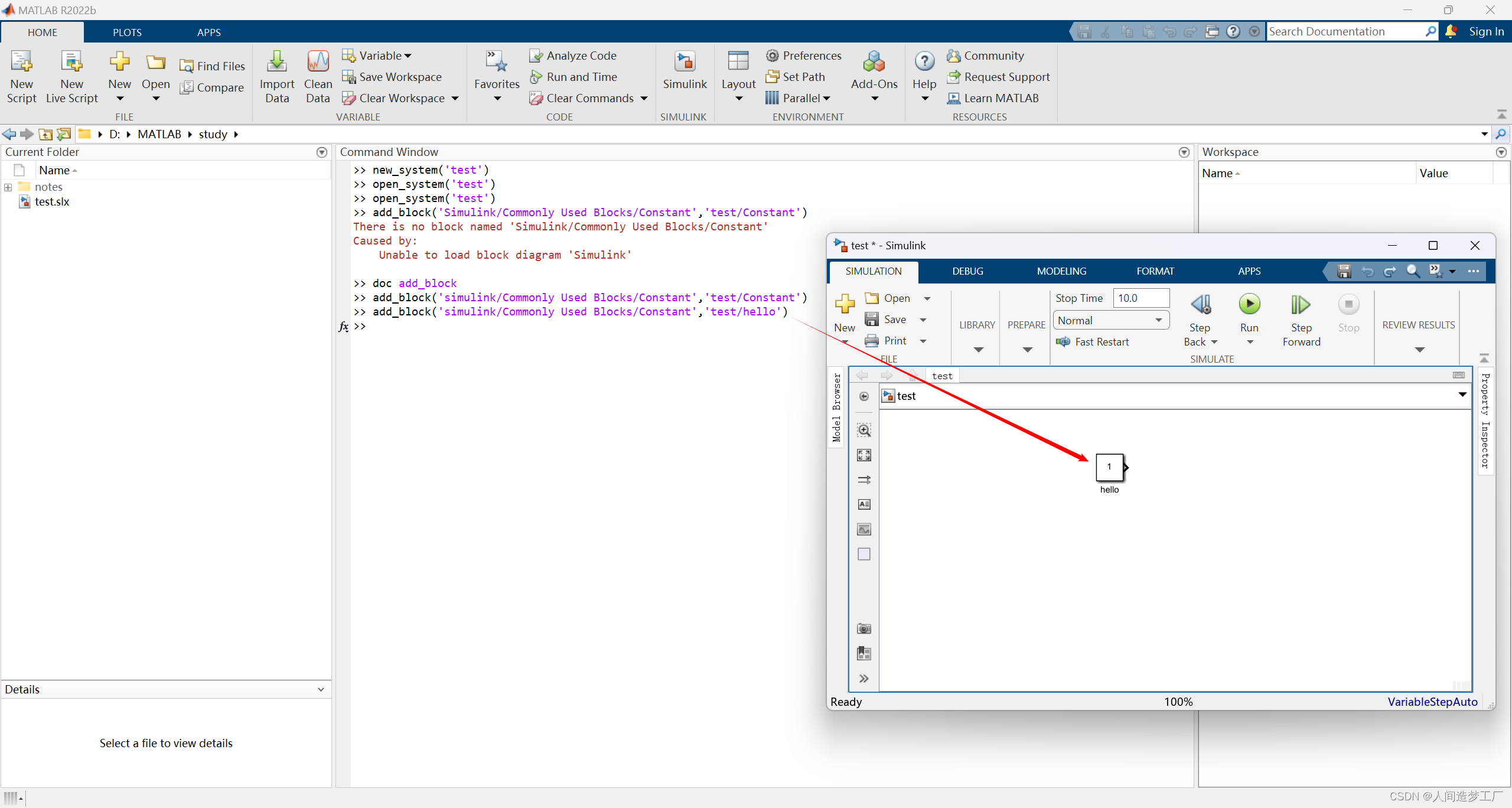

用add_block函数时可以直接指定模块名,这时模块名将会显示。如图:

在这里插入图片描述

模块默认添加到相同位置,因此这里的名为 hello 的常数模块盖住了前一个默认名称的常数模块。
