【51单片机】动态数码管

上一节讲了静态数码管，静态数码管通过MCU上的8个引脚直接输出到一个数码管，输出的值可以直接显示在数码管上，但是如果我们有8个数码管呢？就需要8*8=64个MCU引脚，但是我们的51单片机的一共只有4个8位输出引脚，而且其他引脚还需要输出其他的内容，所以明显不够用，动态数码管就应运而生。

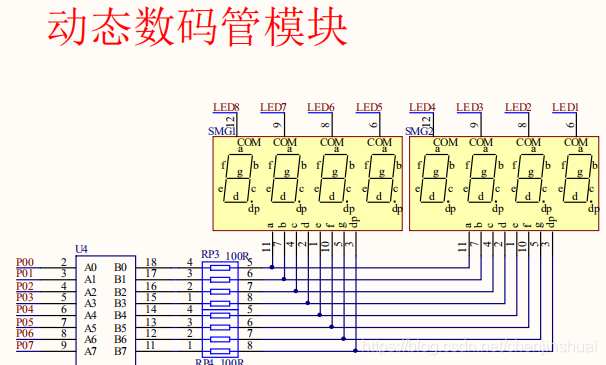

动态数码管的原理是通过MCU上的8个引脚链接8个数码管的段引脚（如上图），也就是MCU输出的内容8个数码管都能收到，而且是一模一样。这样不就只能显示一样的内容了吗？ 所以我们还需要位选引脚，确定哪个数码管生效，8个数码管只需要3个bit就可以表示了，也就是需要3个单片机的引脚。这样静态数码管需要64个引脚才能操作的数码管，使用动态数码管只需要11个就可以了。

由于动态数码管是挨个显示的，因此每个数码管都是显示一段时间然后熄灭，然后利用人的视觉残留，只要熄灭的时间够短，就会看起来是一直亮的，实际是一直闪烁的，现在的液晶显示器的原理基本都是如此，实际上都是闪烁的，这个闪烁虽然肉眼看不出来，但是对眼镜是有一定伤害的，所以现在显示器厂商在不断想办法解决这个问题，这就是护眼显示器了。

下面我们来 代码的实现吧

#include<reg52.h>
typedef unsigned char u8;
typedef unsigned int u16;

#define TUBE P0
#define T1  100
sbit S1=P2^2;
sbit S2=P2^3;
sbit S3=P2^4;

u8 code digit_table[]={

   //数码管显示对象数字的表
0x3f/*0*/, 0x06/*1*/, 0x5b/*2*/, 0x4f/*3*/,
0x66/*4*/, 0x6d/*5*/, 0x7d/*6*/, 0x07/*7*/,
