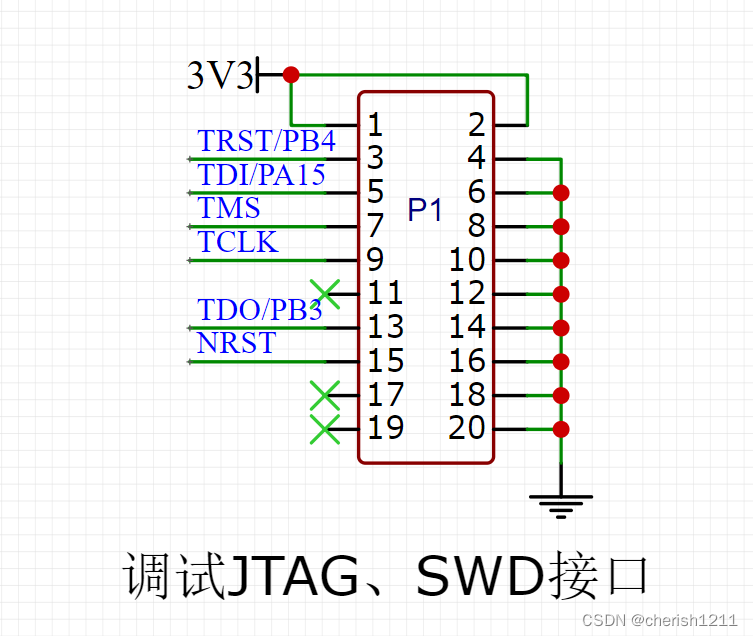

- 程序下载电路
- - JTAG
  - SWD

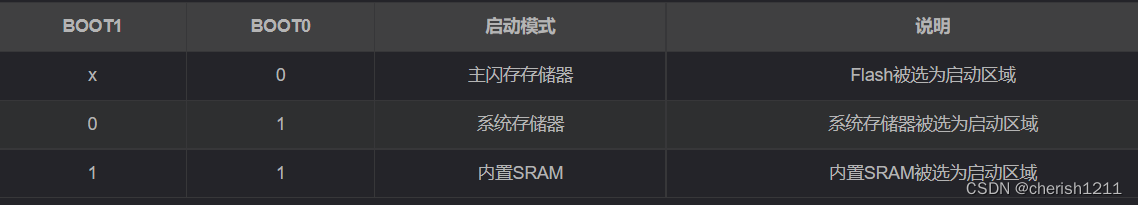

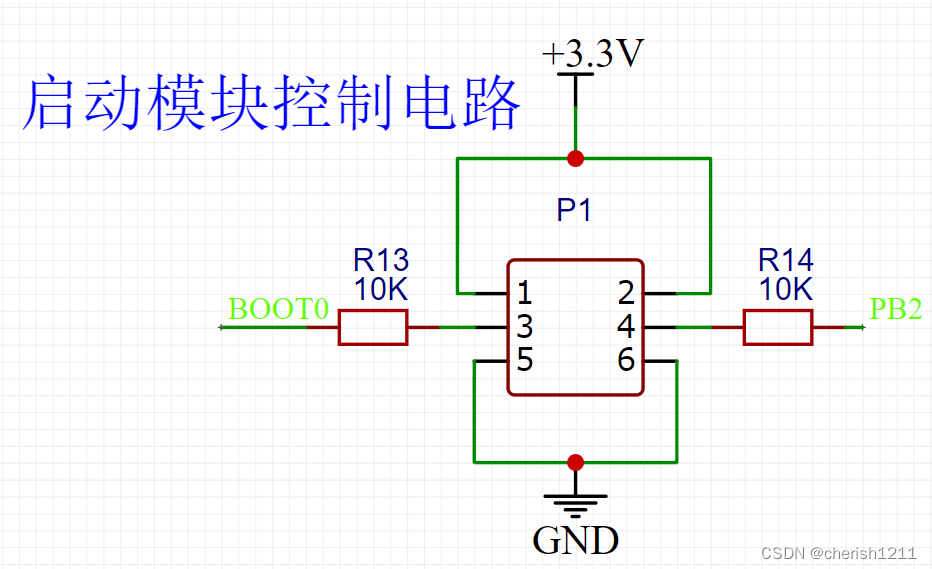

- 启动配置电路
- 晶振电路
- - 注意

前言

stm32f103c8t6最小系统

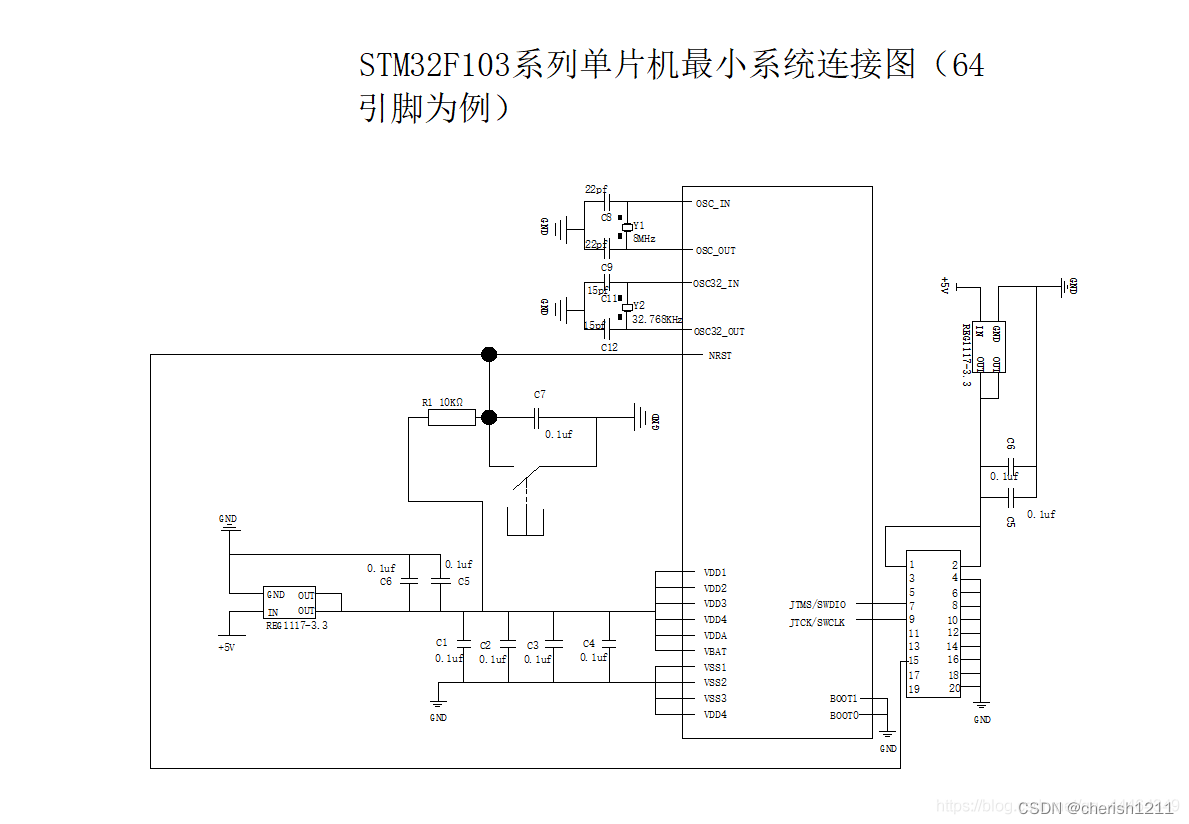

stm32f103c8t6构成

单片机芯片、供电电路、时钟电路、复位电路、程序下载电路、启动配置电路。
在这里插入图片描述

二：电源电路

在这里插入图片描述

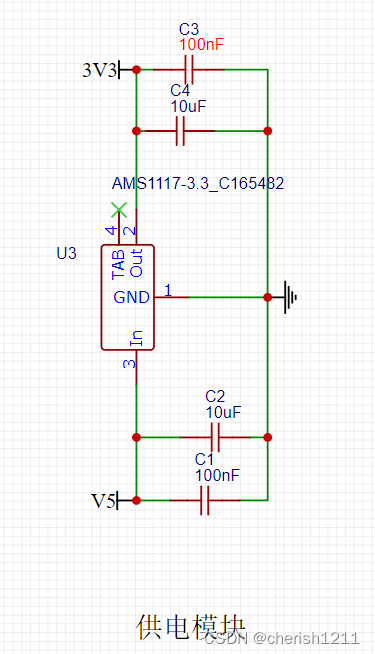

5v转3.3v，中间的是线性降压 VDDX、VBAT、VDDA分别为接口、RTC、ADC供电。

稳压模块

在这里插入图片描述

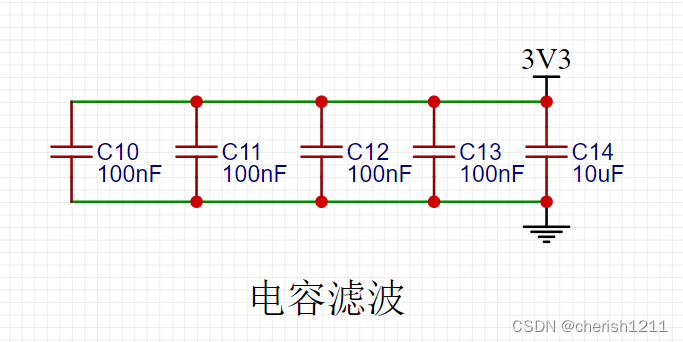

STM32F103的电源必须稳定，所以加上多个电容用于稳定电压。
也叫去耦电路
去耦电路：去除芯片电源管脚上的噪声
在直流电源回路中，负载的变化会引起电源噪声。例如在数字电路中，当电路从一个状态转变为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。配置去偶电容可以抑制因负载变化而产生的噪声

注意

这些电容也尽量离芯片相关引脚近一点。分布在芯片四周即可。

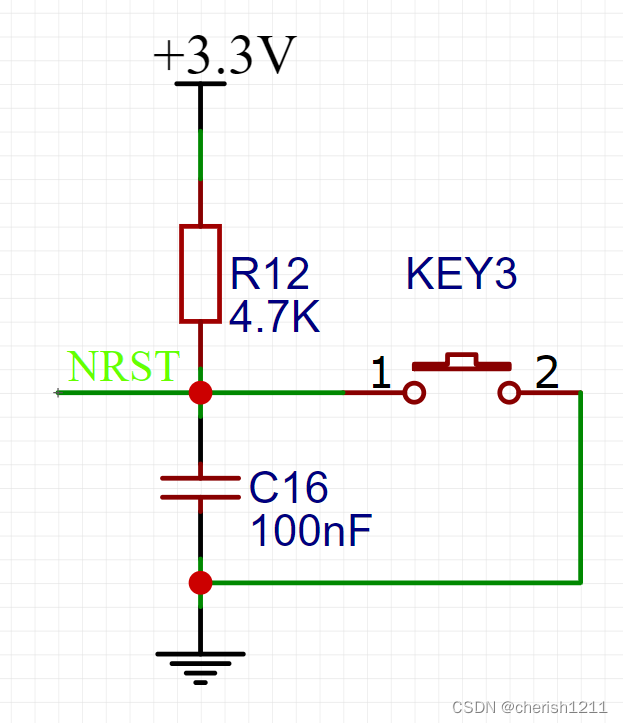

复位电路

在这里插入图片描述

NRST

STM32F的NRST是异步复位脚。 当NRST输入低电平的时候,MCU处于复位状态,重设所有的内部寄存器,及片内几十KB的SRAM。
当NRST从低电平变高时,PC指针从0开始。
但是复位的时候不会将STM32F片内RTC的寄存器以及后备存储器重置,因为它们是用电池通过专门的VBAT脚供电。
STM32中的NRST有施密特功能。大概在输入电压低于1.V的时候将芯片复位

时钟电路

在这里插入图片描述
晶振学习参考

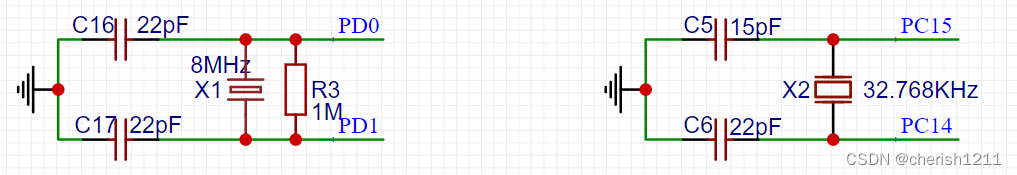

左图为高速外部电路
右图为外部低速电路
负载电容是指晶振要正常震荡所需要的电容。换句话说，晶振的频率就是在它提供的负载电容下测得的，能最大限度的保证频率值的误差。晶振的负载电容值是已知数，在出厂的时候已经定下来。单片机晶振上两个电容是晶振的外接电容，分别接在晶振的两个脚上和对地的电容，一般在几十皮发，在选择外接电容的时候是根据晶振厂家提供的晶振要求选值的，一般外接电容是为了使晶振两端的等效电容等于或接近负载电容。
晶振电路都是在一个反相放大器的两端接入晶振，再有两个电容分别接入到晶振的两端，另一个电容则接地，这两个电容串联的电容量就等于负载电容。
