Multisim基础 二极管 使用示波器观察其单向导通特性

 Multisim : NI Multisim 14.0 Student Edition
      OS : Windows 10 x64
typesetting : Markdown
       blog : my.oschina.net/zhichengjiu
      gitee : gitee.com/zhichengjiu

 

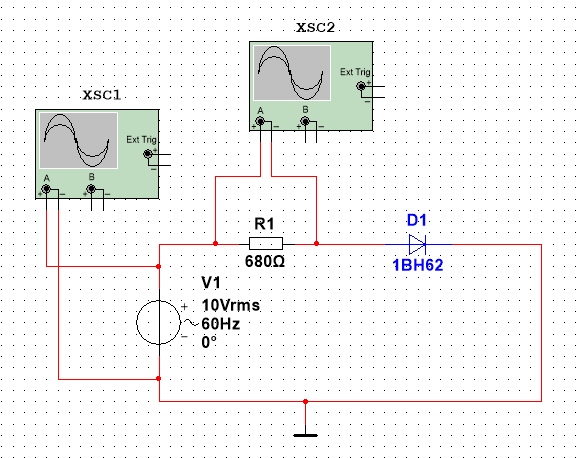

电路图

 

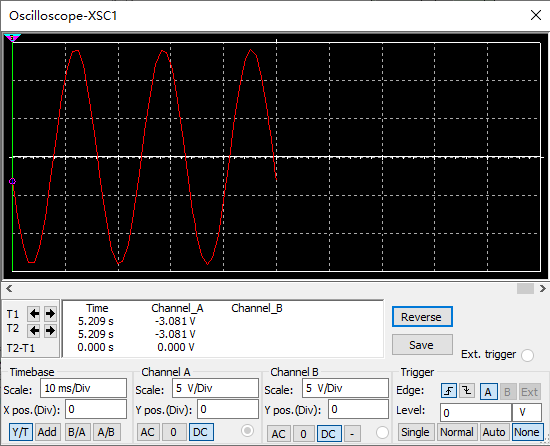

XSC1 测量AC_Power的示波器

 

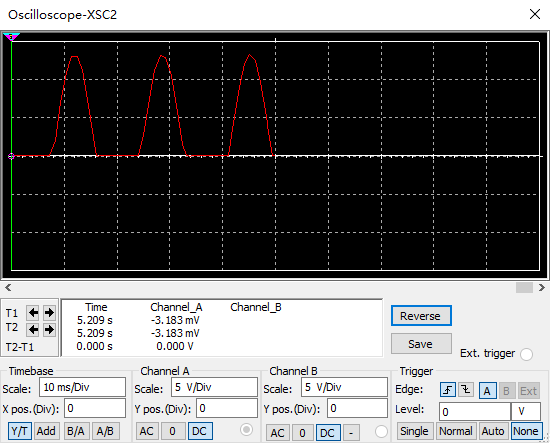

XSC2 测量电阻电压的示波器

• 可以观察到二极管的单向导通特性

 
