仿掌上英雄联盟能力值分析效果

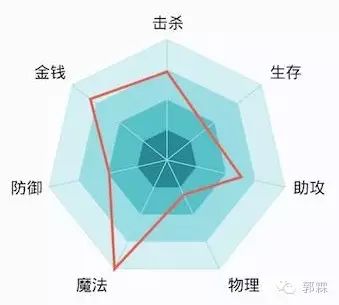

原始效果图：

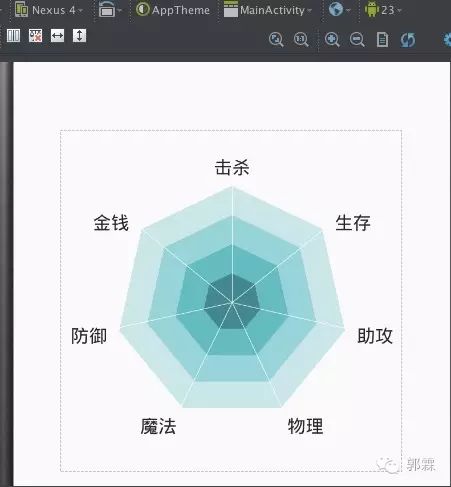

模仿效果：

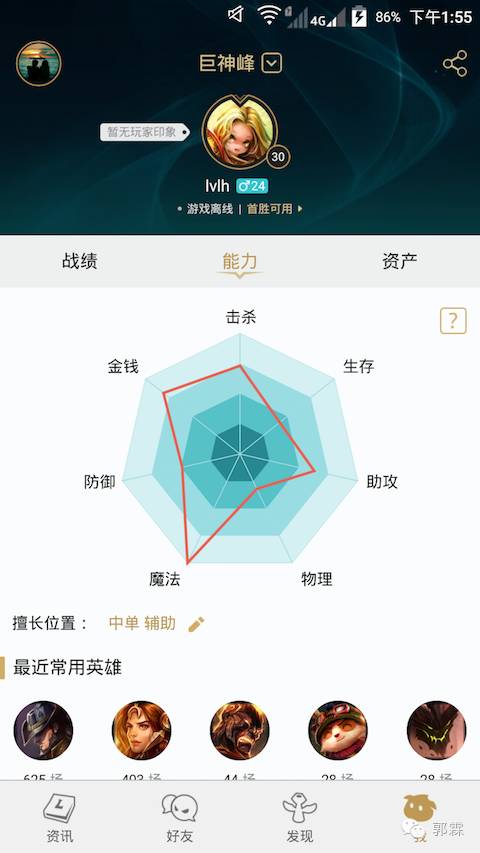

动图：



流程

• 绘制中心线，用于计算外层多边形各点的坐标

• 绘制最外层多边形

• 分析原型图算出每个多边形之间的间距

• 绘制里三层多边形

• 绘制字体

• 根据进度值绘制等级进度



难点

关键在于坐标的计算(三角函数的运用，哈哈)，与旋转角度的掌控。



绘制中心线

先计算出圆心到A点的坐标，在计算出旋转的角度（360/7），然后旋转7次Canvas，绘制7条中心线。

为了加深显示效果，先绘制一个绿色背景作参考。



绘制最外层七边形

各坐标点的计算主要用到了三角函数。

A点

x ： 对应圆心center。

y ：paddingTop+2个字体高度的距离

B点

x ： A点的x坐标+EB

利用三角函数公式，BE=sin(AB的夹角)*OB

这里有个坑，Math.sin(x)里的x是弧度，而不是角度。

如果要计算角度则需要加上Math.sin(Math.toRadians(x))

center+ Math.sin(Math.toRadians(360/7)) *one_radius

y ：A点的y坐标+AE

同理AE=OA-OE,OE=cos(AB的夹角)*OB

OE=cos(AB的夹角)*OB

Math.abs(Math.cos(Math.toRadians(360/7)) *one_radius

由于余弦有正负值，这里要取绝对值

AE=OA-OE

(getPaddingTop() +2*str_rect.height() + one_radius -Math.abs(Math.cos(Math.toRadians(360/7)) *one_radius))

C点

x :圆心X+FC

Math.sin(Math.toRadians(360/7+360/7/2)) *one_radius

y: 圆心Y+OF

(Math.cos(Math.toRadians(360/7+360/7/2)) *one_radius) +center

D点

x :圆心x+HD

center+ Math.sin(Math.toRadians(360/7/2)) *one_radius

y：圆心y+OH

Math.cos(Math.toRadians(360/7/2)) *one_radius) +center

右边点绘制完后，左边点自然就简单了，y位置一样，x位置只需要把相加改成相减即可。



绘制内三层正七边形

绘制完最外层七边形后，剩下来的就好办了，只需要计算出每个七边形的间距即可。

由原型图分析，每一个正七边形占半径的四分之一。

去掉绿色背景后，显示的效果：



绘制字体

根据最外层多边形各点坐标以及字体的 长度高度 微调。

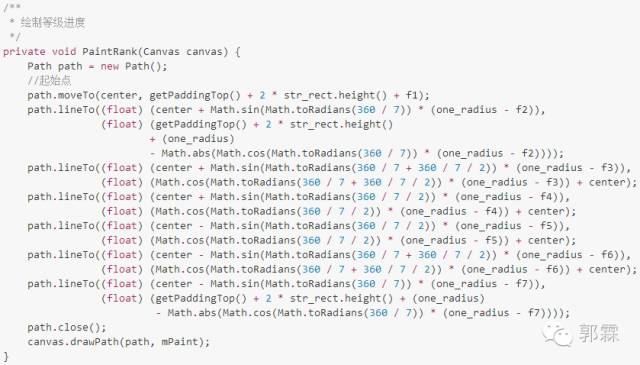

绘制各能力值进度



感兴趣的同学可直接到github下载源码查看：

https://github.com/jiangzehui/polygonsview
