SVG 入门 及 嵌入HTML的7种方式

SVG简介

SVG 意为可缩放矢量图形(Scalable Vector Graphics)。
SVG 使用 XML 格式定义图像。

SVG与其他图像格式相比,SVG的优势在于

  • SVG 可被非常多的工具读取和修改(比如记事本)
  • SVG 与 JPEG 和 GIF 图像比起来,尺寸更小,且可压缩性更强。
  • SVG 是可伸缩的
  • SVG 图像可在任何的分辨率下被高质量地打印
  • SVG 可在图像质量不下降的情况下被放大
  • SVG 图像中的文本是可选的,同时也是可搜索的(很适合制作地图)
  • SVG 可以与 Java 技术一起运行
  • SVG 是开放的标准
  • SVG 文件是纯粹的 XML

一个简单的SVG实例

<?xml version="1.0" standalone="no" ?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd" >

<svg xmlns="http://www.w3.org/2000/svg" width="130" height="80" version="1.1">
    <circle cx="100" cy="50" r="40" stroke="black" stroke-width="2" fill="rgb(0,100,255)" stroke-opacity="0.5" fill-opacity="0.5" />
</svg>

这里写图片描述

  • 第一行包含了 XML 声明。请注意 standalone 属性!该属性规定此 SVG 文件是否是”独立的”,或含有对外部文件的引用。
    standalone=”no” 意味着 SVG 文档会引用一个外部文件 - 在这里,是 DTD 文件。

  • 第二行引用了这个外部的 SVG DTD。该 DTD 位于 “http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd“。该 DTD 位于 W3C,含有所有允许的 SVG 元素(DTD,即文档类型定义,作用是定义 XML 文档的合法构建模块)省略该行对显示并不会有影响。

  • SVG 代码以 元素开始,包括开启标签 和关闭标签 。这是根元素。width 和 height 属性可设置此 SVG 文档的宽度和高度。version 属性可定义所使用的 SVG 版本,xmlns 属性可定义 SVG 命名空间。

使用SVG

SVG可以单独显示

  • 完整版如上例所示
  • 最简的SVG形式,除了“SVG标签”和“xmlns名空间”其他声明标签均可省略。
<svg xmlns="http://www.w3.org/2000/svg">
    <rect width="300" height="100" style="fill:red;stroke-width:1;stroke:black"/>
</svg>

SVG可以嵌入HTML中显示

嵌入的方式有7种,分别是:

  • 代码直接嵌入
  • <img>链接方式引用
  • <a>链接方式引用
  • CSS的background属性引用
  • <embed>
  • <object>
  • <iframe>

代码直接嵌入

<html>
    <body>
        <svg xmlns="http://www.w3.org/2000/svg">
            <line x1="0" y1="0" x2="200" y2="200" style="stroke-width:1;stroke:black"/>
        </svg>
     </body>
</html>

<img>链接方式引用

<html>
    <body>
    <img src="svgDemo.svg" width="100" height="100"/>
    <img src="svgDemo.svg"/>
    </body>
</html>

结果如图(左为Chrome、右为Microsoft Edge)
这里写图片描述

在Chrome浏览器中可以看出,<img>标签的默认大小是 300 x 150。
这里写图片描述

<a>链接方式引用

该方法只会显示链接文本,只有当用户单击链接,才能跳转至SVG图像。

<html>
    <body>
        <a href="test.svg">转到SVG图像</a>
    </body>
</html>

这里写图片描述

CSS的background属性引用

<html>
    <body>
        <div style="width:500;height:500;background:yellow url(test.svg) repeat"/>
    </body>
</html>

这里写图片描述

<embed>、<object>、<iframe>

<html>
    <body>
        <embed src="svgDemo.svg" type="image/svg+xml" />
        <object data="svgDemo.svg" type="image/svg+xml" />
        <iframe src="svgDemo.svg" />
    </body>
</html>

结果如下图所示

这里写图片描述

这里写图片描述

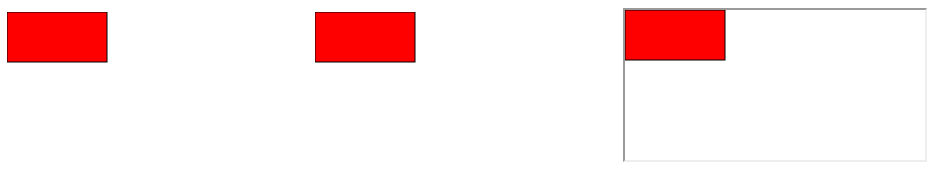

从图中可以看出,在当前版本的Chrome浏览器中

  • <embed>标签默认的大小是 300 x 150
  • <object> 标签默认的大小是 300 x 150
  • <iframe>标签默认的大小是 304 x 154,因为iframe有边框,边框线宽是 2。

这都说明了:在我的Chrome浏览器上svg矢量图形默认的大小是 300 x 150,如果矢量图像大于该值,会被裁剪。

另外还需要注意的一点是:即使都是Chrome浏览器也会因不同版本而给svg设置不同的默认大小,所以为了确保图像能正常显示,最好手动给svg指定width和height属性。
