一.定时器计数器连接框图

二.寄存器说明

三.写代码

四.源码

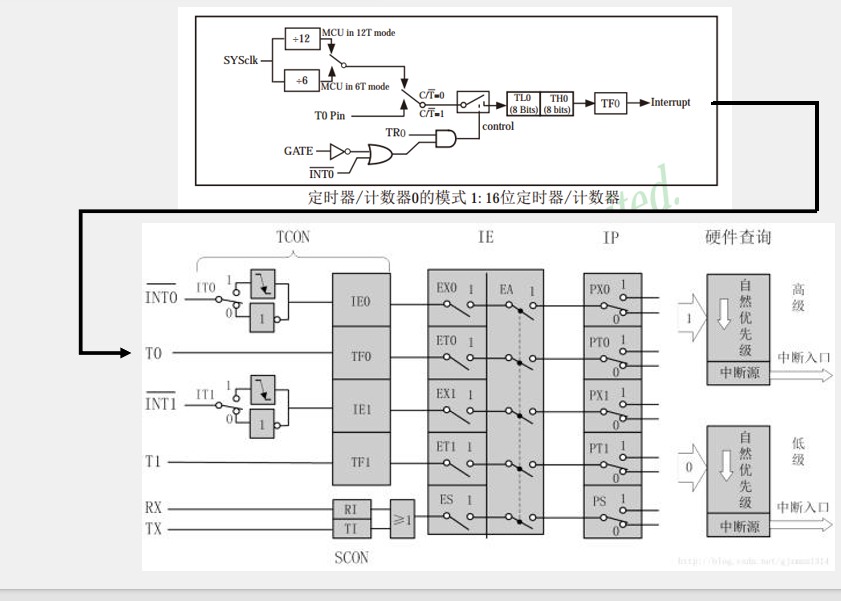

一：定时器计数器连接框图，框图来源于网络

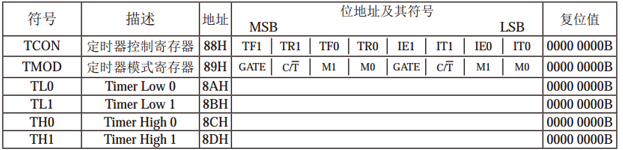

二：相关寄存器说明

（1）TCON:控制定时器/计数器的启动，停止，中断以及外部中断的触发方式等

1.定时器/计数器的控制：

TCON中的TR0=1（或者TR1=1）时相应的定时器开始计时，

置0时，定时器停止计数

2.中断控制：

TCON中的TF0和TF1是定时器0和定时器1的溢出中断标志位，

当定时器计数溢出时，相应标志位会被置1，发送中断请求

3.外部中断触发方式控制：

TCON中的IT0和IT1用于设置外部中断0和外部中断1的触发方式

IT0=0时，触发方式是低电平触发

IT0=1时，是下降沿触发

我们常用下降沿触发方式

4.TMOD：定时器模式寄存器，可以设置16种模式

工作方式：

（1）方式0位13位定时/计数器

（2）方式1为16位定时/计数器

（3）方式2位自动重装初值8位定时/计数器

（4）方式3仅适用于定时器0，可以将其拆分位两个

独立的8位计数器

5.TH0,TL0和TH1,TL1寄存器：

（1）分别是定时器0和定时器1的高八位和低八位

（2）存放定时器/计数器的初值

（3）当计满溢出时触发相应中断

（4）计算公式：

TH0=（65535-定时的时间）/256；

TL0= （65535-定时的时间）%256；

例如：想要1ms产生一次定时中断中断

TH0=（65535-1000）/256；

TL0= （65535-1000）%256；

6.AUXR寄存器：

（1）用于设置定时器工作模式，选择时钟源等

（2）如果不设置默认12T工作模式

三.写代码：

定时器初始化：

(1)配置定时器工作模式

（2）设置初值TH，TL

（3）中断标志位置0

（4）定时器0计时开始TR0=1

（5）写中断函数（就是普通函数后面加中断号）

四.源码：

#include "reg52.h"
#include "LED.h"
int i=0;
int a=0;
void Timer_init()
{

TMOD=0x01;

//1ms产生一次中断
TH0=(65536-1000)/256;
TL0=(65536-1000)%256;
TF0=0;
TR0=1;

ET0=1;
EA=1;
}

void Timer0() interrupt 1
{
i++;
if(i>=1000)//定时1s
{
	i=0;
	a=1;
}
TH0=(65536-1000)/256;
TL0=(65536-1000)%256;
}
void main()
{
	bit x;
	Timer_init();

	while (1)
	{
		if(a)
		{
			a=0;
			x=~x;
			if(x)
			{
			LED(5);
			}

			else
			{
			LED(0);
			}
		}
	}
}
