0 前言

有些问题比较常见，在这里直接将问答内容贴出来，方便大家搜索。有空再重新组织文字。

（我会避免泄露私人信息）

1 内存地址翻译全部交给os，那中间经过cache也是全部交给os是嘛？这个cache这部分，enclave中是怎么处理的呢？

page walk依旧是os来做，但是SGX特有的EPCM会确保这个page walk的结果是正确未被篡改的。

cache属于cpu内的微架构，cpu内的数据流都是明文的。将要流向epc的数据流在离开cpu时，进入总线前，被mee加密。

当epc evict时，会由指令里的微码流进行加密。其他情况下，数据流一般可能被sdk软件形式加密，比如加密文件库函数会软件形式加密将要传出到eclave外的文件

也有一些情况，enclave内的内容被开发者明文传出，通过寄存器或者store enclave外地址，这是开发者代码开发过程中自定义的需求

2 在enclave中能访问整个app的所有内存，但是app不可信的部分不能访问enclave内部的内存。如果在enclave内存中发生了栈溢出什么的，会影响到整个app吗？我的意思是虽然enclave中发生了栈溢出堆溢出，会改变执行流吗？

enclave内能rw外面，不能x；enclave外不能rwx里面

enclave里栈溢出的溢出对象是enclave线程的线程栈，是在enclave虚拟内存空间的一部分，和外面没什么关系

enclave里的漏洞会直接影响里面的数据/控制流，可能间接影响外面

3 电脑不支持sgx，只安装sdk来模拟的话，可以实现远程认证这个功能嘛

以SampleCode/RemoteAttestation为例来说，模拟模式功能不全，并且更重要的是没有任何安全性保障，因为sgx安全性来自于硬件，模拟模式只是让你感受感受它的大概样

（续）我还有个问题，就是远程认证中传给挑战者的认证报告里，是包含后续安全通道的加密密钥的嘛，sgx自己还会有一个解密密钥，对吗，这两个密钥生成和名字都是怎样的呢？

这是两套不同的密钥，一个是intel和ae之间协商的密钥，用来验证quote report，我看你关心的是挑战者和应答者之间的协商密钥，这是另一套，前一套是在ae初始化的时候完成的，而后一套是在远程认证的过程中，有额外的信息来进行密钥协商，这次协商基于的信息是挑战者和应答者提供的（而前一套密钥协商过程中的信息是由ae和intel服务器提供的），也就是说远程认证是帮助挑战者能够确信对方应答者是某个在intel服务器上注册在案的实体，基于认证基础之上，进行的密钥协商，构建一条加密信道

（续）也就是说，挑战者可以从intel服务器验证报告的时候得到密钥，接下来就可以通过这个密钥加密自己想要传输给SGX的消息，然后sgx自己有解密密钥便可以解密看到消息，这整个过程别人是无法窥探到的，是这样吧？

关于远程认证，这https://blog.csdn.net/clh14281055/article/details/107919383（最下面的一张图）里面放了一张从foreshadow里截的图，你可以看看那个图，涉及Architectural Enclave（AE，包括后面提到的QE、PvE等）。简单来说，qoute report是quote enclave(QE)通过本地cpu里的密钥验证local report，重新签名生成的，注意QE是intel 签名过的，所以QE本身是可信的，此外，QE是使用PvE（ProvisioningEnclave，也是intel签名的）和intel公司服务器协商生成的密钥来重新签名的，因此密钥也是安全的。可信的QE和可信的密钥，证明quote是可信的（这里可信主要指，由于假设intel公司可信的，使得这一系列流程是可信的）。然后可信的quote交到挑战者的手里，挑战者可以找intel服务器验证，因为intel服务器里存了之前协商的密钥，它可以验证。

（续）哦哦，就是说远程认证是向挑战者证明他是官方认证的实际存在的sgx，后续需要SGX产生一对密钥，将公钥给挑战者，继而挑战者以此加密自己的信息发给SGX，这个信息通道，便可以看作是安全通道了

差不多是这样

4 我看到seal这里，有一个问题。enclave关闭时，seal是为了未来某时间使用。1）使用mrenclave来seal数据，这种方法，属于seal到当前enclave。如果enclave关闭了，如果程序重新运行，enclave还是原来那个enclave吗？2）使用mrsignerseal到当前作者，这里提到更新了enclave版本之后能解封数据，这个enclave不同版本是什么意思呢。这里的作者又是什么意思呢

MRENCLAVE这个信息来自于SGX签名工具根据Enclave文件信息签名时产生的，会在Enclave启动时，由EINIT指令（结合Launch Enclave给的token）进行验证。因此具体运行的Enclave实例若来自于同一个Enclave镜像文件，那么它们的MRENCLAVE是一样的。进一步，seal数据的密钥需要根据MRENCLAVE以及MRSIGNER派生，因此，MRENCLAVE和MRSIGNER相同的Enclave那就是是同一个Enclave，派生的密钥也是同一个密钥，因此能够对对应的密封数据进行操作。
【扩展】与此类似的MRSIGNER是来自于签名者产商的信息，就算是同一份Enclave代码，由不同的人签名，那么MRSIGNER是不一样的。更进一步，SGX2还支持Key Separation&Sharing(https://fortanix.com/blog/2018/02/upcoming-intel-sgx-features-explained/ 有解释)还能帮助不同厂商共享密封密钥。
这里的版本指security version，随着enclave的迭代开发，enclave的sv会不断增加，需要确保高sv的enclave能够读取以前的旧的低sv的Enclave密封的数据。你说的MRSIGNER也是用来验证Enclave启动及派生密封密钥的。

5 ELRANGE和EPC是一一对应的吗？就是说在epcm中，寻址的时候会记录下符合的虚拟地址，如果虚拟地址空间（ELRANGE）大于物理地址空间EPC，就会产生swap到磁盘上面，这个时候，epcm的虚拟地址怎么对应呢

elrange其中有些是有映射，有些是尚未映射。其中有映射的部分，一部分是映射到EPC物理内存，那么就会有EPCM记录对应关系，因为它不信任OS页表。但由于EPC大小有限，有的映射就被从EPC移除了，这个过程叫做epc evict，涉及ELD、EWB Ring0指令，也就是说让OS负责把这块内存去普通内存中存储起来（使用另外的加密密钥），同时将对应的记录从epcm移除。你说的swap是已经被evict到普通内存的那些page才会被swap到硬盘

你可以看一下手册或者这里（https://blog.csdn.net/clh14281055/article/details/108229461）的EWB指令的伪代码。EPC Evict的流程可以参考intel sgx explained里的图
在这里插入图片描述

6 远程认证中PvE和intel provisioning servers协商epid的目的

epid首先是某个SGX平台（记为A）和Intel配置服务器协商的，平台A保留EPID私钥，Intel服务器保留EPID公钥。然后EPID的用处在于，当有个挑战者在挑战平台A的enclave（记为1）时，会获得这个平台A上的quote enclave对enclave1认证并用epid私钥签发的quote报告，挑战者将获得的quote报告交给intel quote服务器，intel quote服务器会从intel 配置服务器知道epid公钥并验证quote报告是否正确并告知挑战者，如此挑战者就知道平台a上的enclave1是否确实实在平台A上的。关于它是否是enclave1，那么已经又平台a的qe在本地认证环节就确认（确认MRENCLAVE/MRSIGNER信息）了

（续）这里为什么说epid认证是组签名方案呢

我记得是有一套数学的东西在背后，能够确保平台a和b各自的私钥能够和同一个epid公钥对应上。

因为平台a和b都能对应到同一个公钥，因此它们就是同一组的了，因为光靠公钥，区分不开a和b。

举个例子就是平台a的cpu是i5-6700u，平台a有一个自己的私钥，平台b的cpu也是i5-6700u，平台b也有一个自己的私钥，然后intel服务器有一个公钥，能够专门验证quote签名所用到的epid私钥是不是标识着i5-6700u，但是服务器不知道它具体是平台a还是b

目前说的是全匿名模式，还有一种叫别名模式，就是每个设备都会被服务器起一个别名，然后记录在服务器端，应该是每个设备特殊的设备信息会和别名绑定起来

7 Enclave.lds文件一般在什么情况下修改

lds文件是在编程生成动态库时候用到的，因为动态库一般来说希望暴露有限的导出表，lds文件就是用来确定动态库里的哪些函数导出或哪些函数不导出，导出的意思就是在linker进行链接的工程中能够发现这个符号。linker链接多个对象的时候需要对对象的符号进行解析，开发人员开发程序可能用到动态库的某个函数，那么就需要linker去动态库找到对应的符号，由于lds限制了动态库的导出函数，如果能够在导出表找到对应的符号，那么链接就能成功，如果找不到，就会报错 undefined reference

8 有没有办法把egetkey的各种key给打印出来?

有个密封文件的例子，其中会调用do_egetkey函数派生一个密钥出来，你可以在sgx_get_key（sdk/selib/sgx_get_key.cpp）看到egetkey的调用，以及获取派生密钥的过程

9 远程认证必须要求intel的参与吗?如果是局域网，我是指A机器上的飞地向B机器上的飞地进行remote attestation，但 A机器和B机器都不连外网仅仅在本地局域网中，那还能完成远程认证不

必须要有一个第三方（如intel服务器）和sgx平台预先协商（同时也相当于将sgx平台注册到intel服务器），然后相当于埋一个密钥到平台供后续使用，不然后面没法证明

（续）dcap认证方式也是吗？我知道epid是这样

应该也是，dcap我记得用到了椭圆曲线，有点忘了，但是这个基本前提肯定也是会满足的，不然没法做验证。不然就可以伪造了

（续）也就是说局域网没法做远程认证了吗。。。

理论上可以自己搭建一套服务器，充当intel服务器，但是估计实现上会有很大改动。

关于这个你可以深入研究研究，之前有听说有人打算改远程认证机制，想办法避免对intel服务器的依赖

10 现在SGX2.0是没有ASLR的吧，为啥我重复运行一个sgx app，打印enclave.cpp里面变量的地址，每次都不一样？

Enclave虚寸是mmap出来的，由于起址没指定，所以每次mmap结果可能不相同，所以和aslr没啥关系。mmap的过程可以在psw/enclave_common/sgx_enclave_common.cpp:enclave_create_ex里面看到，默认不指定ELRANGE起址。比如EnclaveCreatorHW::create_enclave里面调用enclave_create_ex函数

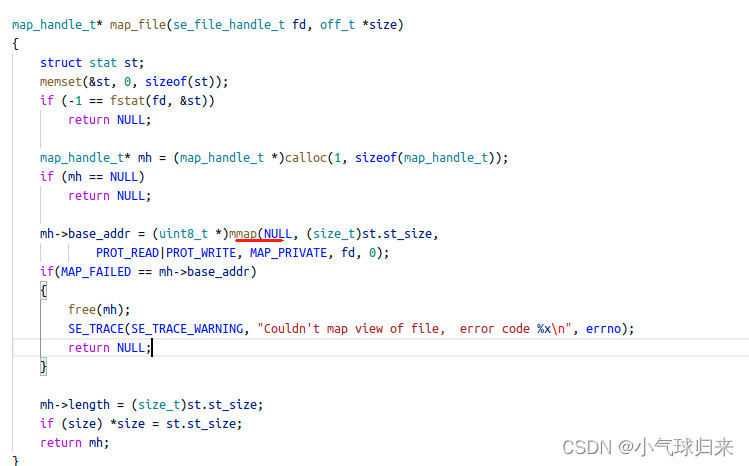

（续）是这里吗？

在这里插入图片描述
这个是map文件时候调用，和加载enclave无关。也就是说首先将文件读到内存，然后将文件内容一点点加载到ELRANGE（涉及我刚才提到的mmap），之后mmap文件的虚存可以unmap掉了。

11 在构造 SGX enclave 的过程中的第三步 EEXTEND 中生成的 measurement，具体来说是一个 256 位的哈希值吗？它是通过对 enclave 的每个页的地址和 secinfo 进行 hash 运算后得到的吗？

你可以参考SGX手册或这里（https://blog.csdn.net/clh14281055/article/details/108229461）40.3节里面的EEXTEND的伪代码

（续）这边我有个不太理解的地方是`DS:TMP_SECS.MRENCLAVE <- SHA256UPDATE(DS:TMP_SECS.MRENCLAVE, TMPUPDATEFIELD) SHA256UPDATE` 是对`TMP_SECS.MRENCLAVE`和`TMPUPDATEFIELD`的值做与操作后再进行 sha256 哈希计算吗？还有一个问题是这边的 TMP_ENCLAVEOFFSET是比如我 ADD 的 enclave page 的偏移值吗？

第一个问题中，一般来说是拼接以后做sha256，因为hash输入可以是任意长度的，然后输出是固定的，具体需要看intel硬件具体咋实现了，但是它没开源。第二个问题，TMP_ENCLAVEOFFSET我的理解应该是虚存的概念，然后TMP_ENCLAVEOFFSET代表了当前page距离Enclave虚拟地址空间（Elrange）的起始地址的偏移（如果没记错，应该就是虚存的偏移）

12 如何查看EPC大小

$ sudo cat /proc/iomem | grep INT0E0C
  80200000-85ffffff : INT0E0C:00

如上，大小约为90M

13 如何查看Enclave虚存（ELRANGE）最大支持的大小

$ cpuid -1|| grep Enclave
      MaxEnclaveSize_Not64 (log2)            = 0x1f (31)
      MaxEnclaveSize_64 (log2)               = 0x24 (36)

SGX1代普遍为2³⁶

$ cpuid -1 | grep Enclave
      MaxEnclaveSize_Not64 (log2)            = 0x1f (31)
      MaxEnclaveSize_64 (log2)               = 0x38 (56)

我手上的SGX2代服务器为2⁵⁶

14 还有点不太懂，当建立堆栈的时候，没进入epc的阶段，在elrange是怎么建立堆栈的？加载动态链接库的时候，elrange的范围就确定好了吗？那其中的堆栈呢？

elrange是mmap出来的，然后再往elrange填数据和布局每一块数据都对应到具体的epc物理内存来存储，对应关系记录到epcm。你可以看下这个函数psw/enclave_common/sgx_enclave_common.cpp:enclave_create_ex，里面会mmap enclave文件里声明的大小的内存，默认不指定elrange起始地址，那么由mmap自行分配。mmap占据一块虚存，对应的物理内存由EADD来添加。
