流计算 Oceanus | Flink JVM 内存超限的分析方法总结

作者：董伟柯，腾讯 CSIG 高级工程师

问题背景

前段时间，某客户线上运行的大作业（并行度 200 左右）遇到了 TaskManager JVM 内存超限问题（实际内存用量 4.1G > 容器设定的最大阈值 4.0G），被 YARN 的 pmem-check 机制检测到并发送了 SIGTERM（kill）信号终止该 container，最终导致作业出现崩溃。这个问题近期出现了好几次，客户希望能找到解决方案，避免国庆期间线上业务受到影响。

在 Flink 配置项中，提供了很多内存参数设定。我们逐一检查了客户作业的配置，发现各个内存配置的最大值之和也只有 3.75GB 左右（不含 JVM 自身 Native 内存区），离设定的 4.0GB 阈值还有 256MB 的空间。

用户作业并没有用到 RocksDB、GZip 等常见的需要使用 Native 内存且容易造成内存泄漏的第三方库，而且从 GC 日志来看，堆内各个区域远远没有用满，说明余量还是比较充足的。

那究竟是什么原因造成实际内存用量（RSS）超限了呢？

Flink 内存模型

要分析问题，首先要了解 Flink 和 JVM 的内存模型。官方文档 [1] 和很多第三方博客 [2] [3] 都对此有较为详尽的分析，这里只做流程的简单说明，不再详尽描述每个区域的具体计算过程。

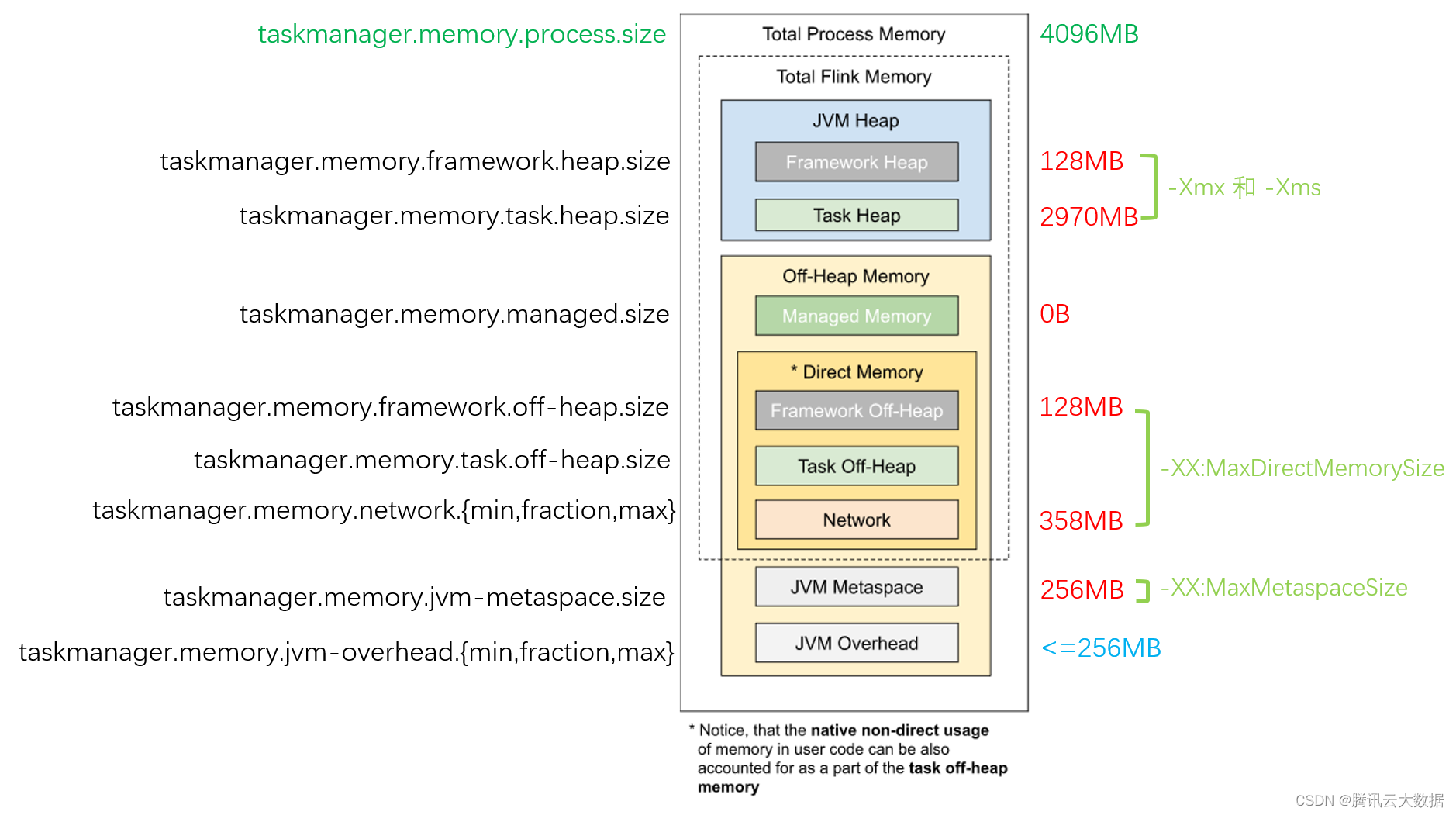

下图展示了 Flink 内存各个区域的配置参数，其中左边是 Flink 配置项中的内存参数，中间是参数对应的内存区域，右边是这个作业配置的参数值。

图中深绿色的文字（taskmanager.memory.process.size）表示 JVM 所在容器内存的硬限制，例如 Kubernetes Pod YAML 的 resource limits。它的相关类为 ClusterSpecification，里面描述了 JobManager、TaskManager 容器所允许的最大内存用量，以及每个 TaskManager 的 Slot（运行槽）数等。

TaskManager 各个区域的内存用量是由 TaskExecutorProcessSpec 类来描述的。首先 Flink 的 ResourceManager 会调用 TaskExecutorFlinkMemoryUtils 工具类，从用户和系统的各项配置 Configuration 中获取各个内存区域的大小（ TaskExecutorFlinkMemory 对象，不含 Metaspace 和 Overhead 部分）。这中间要考虑到旧版本参数的兼容性，所以有很多绕来绕去的封装代码。总而言之，优先级是 新配置 > 旧配置 > 无配置（计算推导 + 默认值）。随后再根据配置和上述的计算结果，推导出 JvmMetaspaceAndOverhead，最终封装为包含各个区域内存大小定义的 TaskExecutorProcessSpec 对象。

图中最右边浅绿色文字表示 Flink 内存参数最终翻译成的 JVM 参数（例如堆区域的 -Xmx、-Xms，Direct 内存区的 -XX:MaxDirectMemorySize 等），他们是 JVM 进程最终运行时的内存区域划分依据，是 ProcessMemoryUtils 这个工具类从上述的 TaskExecutorProcessSpec 对象中生成的。

堆内内存的分析

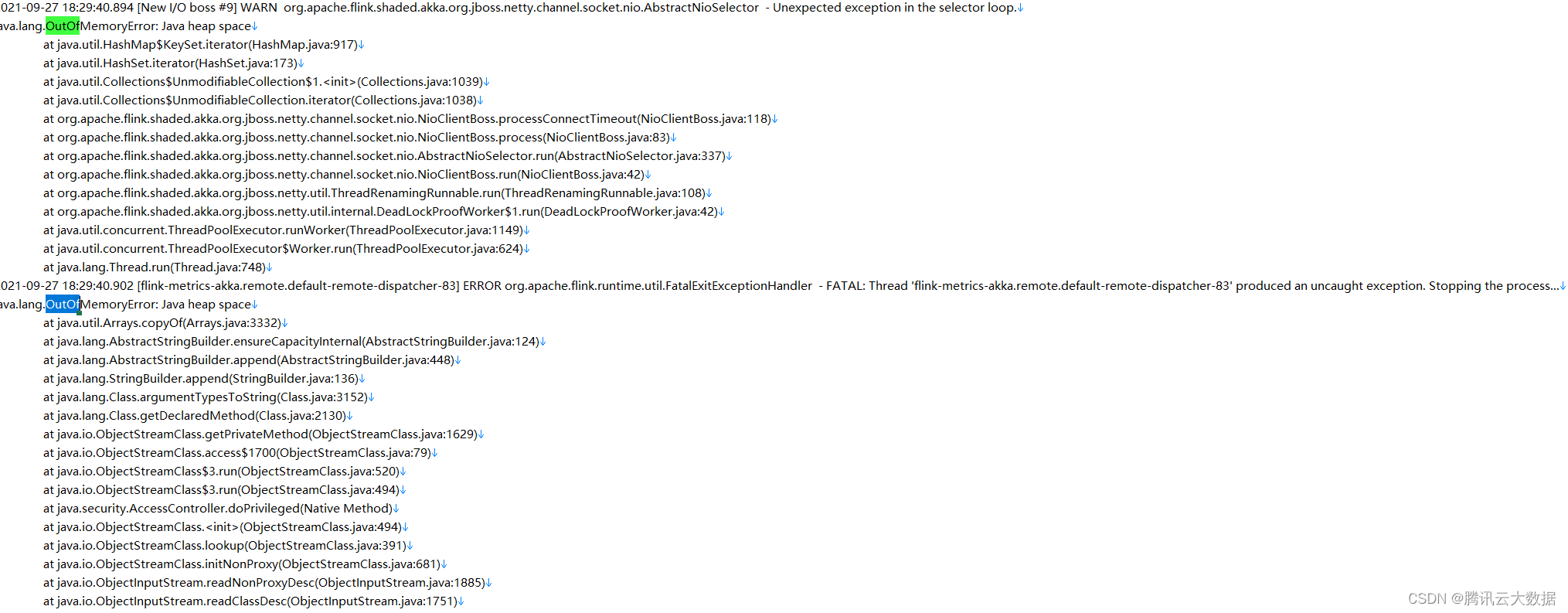

堆内内存（JVM Heap），指的是上图的 Framework Heap 和 Task Heap 部分。Task Heap 是 Flink 作业内存分配的重点区域，也是 JVM OutOfMemoryError: Java heap space 问题的发生地，当 OOM 问题发生时如下图：

如果这个区域内存占满了，也会出现不停的 GC，尤其是 Full GC。这些可以从监控指标面板看到，也可以通过 jstat 等命令查看。如果我们通过 Arthas、async-profiler [4] 等工具对 JVM 进行运行时火焰图采样的话，也可以看到类似下面的结果：GC 相关的线程占了很大的时间片比例：
