卷积神经网络

案例1——简单的黑白边界检测

下面是使用Conv2D算子完成一个图像边界检测的任务。图像左边为光亮部分，右边为黑暗部分，需要检测出光亮跟黑暗的分界处。

设置宽度方向的卷积核为[1,0,−1][1, 0, -1][1,0,−1]，此卷积核会将宽度方向间隔为1的两个像素点的数值相减。当卷积核在图片上滑动时，如果它所覆盖的像素点位于亮度相同的区域，则左右间隔为1的两个像素点数值的差为0。只有当卷积核覆盖的像素点有的处于光亮区域，有的处在黑暗区域时，左右间隔为1的两个点像素值的差才不为0。将此卷积核作用到图片上，输出特征图上只有对应黑白分界线的地方像素值才不为0。具体代码如下所示，结果输出在下方的图案中。

import matplotlib.pyplot as plt
import numpy as np
import paddle
from paddle.nn import Conv2D
from paddle.nn.initializer import Assign
%matplotlib inline

# 创建初始化权重参数w
w = np.array([1, 0, -1], dtype='float32')
# 将权重参数调整成维度为[cout, cin, kh, kw]的四维张量
w = w.reshape([1, 1, 1, 3])
# 创建卷积算子，设置输出通道数，卷积核大小，和初始化权重参数
# kernel_size = [1, 3]表示kh = 1, kw=3
# 创建卷积算子的时候，通过参数属性weight_attr指定参数初始化方式
# 这里的初始化方式时，从numpy.ndarray初始化卷积参数
conv = Conv2D(in_channels=1, out_channels=1, kernel_size=[1, 3],
       weight_attr=paddle.ParamAttr(
          initializer=Assign(value=w)))

# 创建输入图片，图片左边的像素点取值为1，右边的像素点取值为0
img = np.ones([50,50], dtype='float32')
img[:, 30:] = 0.
# 将图片形状调整为[N, C, H, W]的形式
x = img.reshape([1,1,50,50])
# 将numpy.ndarray转化成paddle中的tensor
x = paddle.to_tensor(x)
# 使用卷积算子作用在输入图片上
y = conv(x)
# 将输出tensor转化为numpy.ndarray
out = y.numpy()
f = plt.subplot(121)
f.set_title('input image', fontsize=15)
plt.imshow(img, cmap='gray')
f = plt.subplot(122)
f.set_title('output featuremap', fontsize=15)
# 卷积算子Conv2D输出数据形状为[N, C, H, W]形式
# 此处N, C=1，输出数据形状为[1, 1, H, W]，是4维数组
# 但是画图函数plt.imshow画灰度图时，只接受2维数组
# 通过numpy.squeeze函数将大小为1的维度消除
plt.imshow(out.squeeze(), cmap='gray')
plt.show()
# 查看卷积层的权重参数名字和数值
print(conv.weight)
# 参看卷积层的偏置参数名字和数值
print(conv.bias)

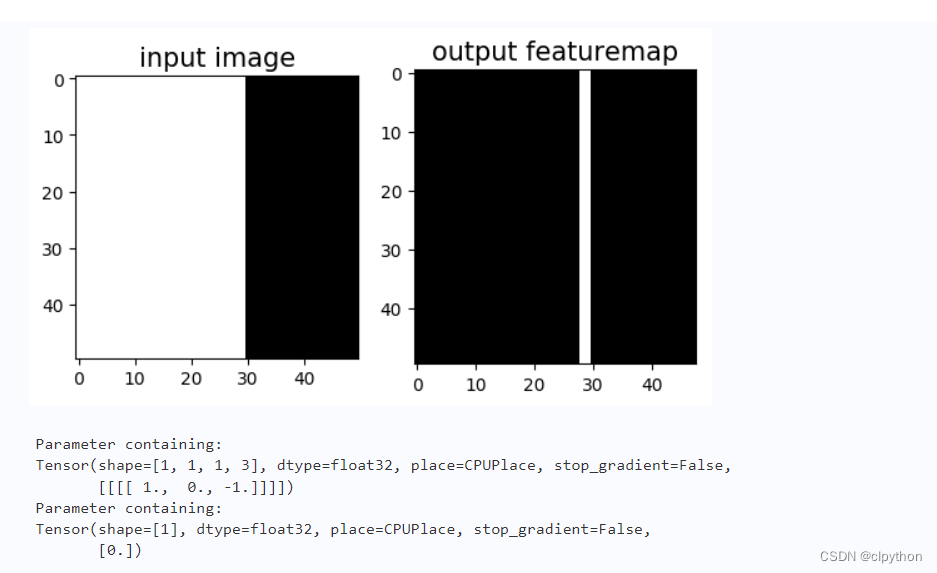

运行结果：

案例2——图像中物体边缘检测

对于真实的图片，也可以使用合适的卷积核(3*3卷积核的中间值是8，周围一圈的值是8个-1)对其进行操作，用来检测物体的外形轮廓，观察输出特征图跟原图之间的对应关系，如下代码所示：

import matplotlib.pyplot as plt
from PIL import Image
import numpy as np
import paddle
from paddle.nn import Conv2D
from paddle.nn.initializer import Assign
img = Image.open('./work/dj.jpg')

# 设置卷积核参数
w = np.array([[-1,-1,-1], [-1,8,-1], [-1,-1,-1]], dtype='float32')/8
w = w.reshape([1, 1, 3, 3])
# 由于输入通道数是3，将卷积核的形状从[1,1,3,3]调整为[1,3,3,3]
w = np.repeat(w, 3, axis=1)
# 创建卷积算子，输出通道数为1，卷积核大小为3x3，
# 并使用上面的设置好的数值作为卷积核权重的初始化参数
conv = Conv2D(in_channels=3, out_channels=1, kernel_size=[3, 3],
            weight_attr=paddle.ParamAttr(
              initializer=Assign(value=w)))

# 将读入的图片转化为float32类型的numpy.ndarray
x = np.array(img).astype('float32')
# 图片读入成ndarry时，形状是[H, W, 3]，
# 将通道这一维度调整到最前面
x = np.transpose(x, (2,0,1))
# 将数据形状调整为[N, C, H, W]格式
x = x.reshape(1, 3, img.height, img.width)
x = paddle.to_tensor(x)
y = conv(x)
out = y.numpy()
plt.figure(figsize=(20, 10))
f = plt.subplot(121)
f.set_title('input image', fontsize=15)
plt.imshow(img)
f = plt.subplot(122)
f.set_title('output feature map', fontsize=15)
plt.imshow(out.squeeze(), cmap='gray')
plt.show()

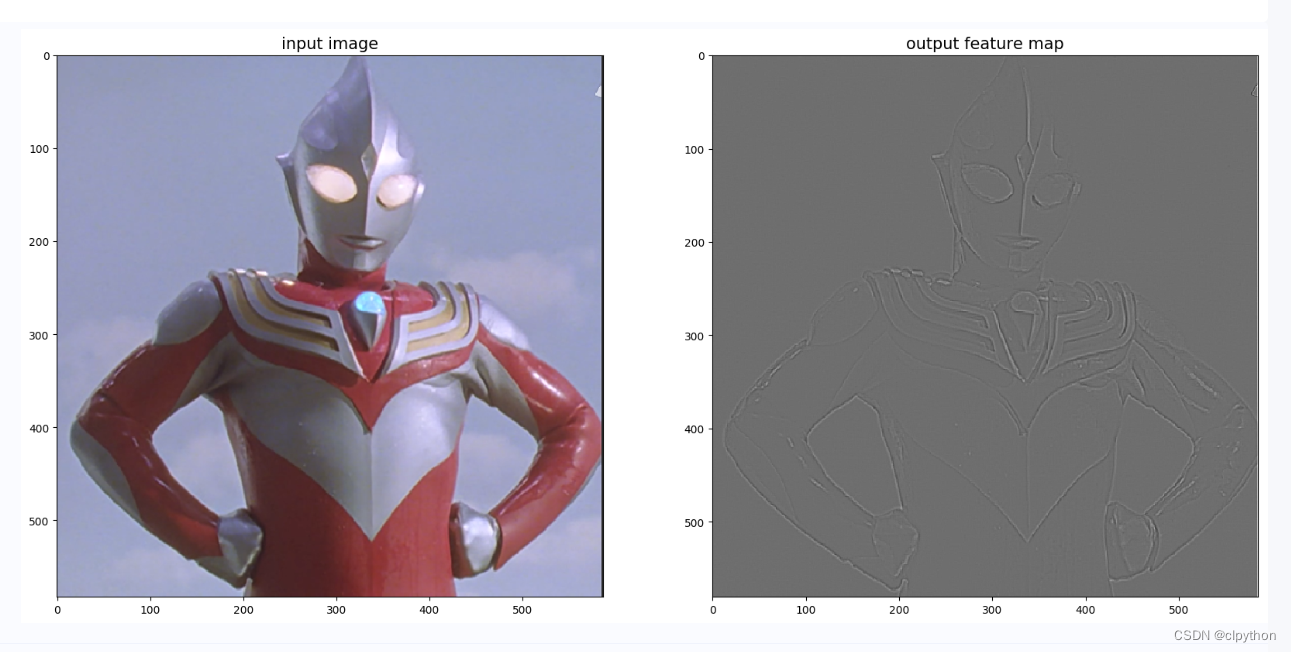

运行结果：

案例3——图像均值模糊

另外一种比较常见的卷积核（5*5的卷积核中每个值均为1）是用当前像素跟它邻域内的像素取平均，这样可以使图像上噪声比较大的点变得更平滑，如下代码所示：

import paddle
import matplotlib.pyplot as plt
from PIL import Image
import numpy as np
from paddle.nn import Conv2D
from paddle.nn.initializer import Assign
# 读入图片并转成numpy.ndarray
# 换成灰度图
img = Image.open('./work/images/section1/000000355610.jpg').convert('L')
img = np.array(img)

# 创建初始化参数
w = np.ones([1, 1, 5, 5], dtype = 'float32')/25
conv = Conv2D(in_channels=1, out_channels=1, kernel_size=[5, 5],
        weight_attr=paddle.ParamAttr(
         initializer=Assign(value=w)))
x = img.astype('float32')
x = x.reshape(1,1,img.shape[0], img.shape[1])
x = paddle.to_tensor(x)
y = conv(x)
out = y.numpy()

plt.figure(figsize=(20, 12))
f = plt.subplot(121)
f.set_title('input image')
plt.imshow(img, cmap='gray')

f = plt.subplot(122)
f.set_title('output feature map')
out = out.squeeze()
plt.imshow(out, cmap='gray')

plt.show()

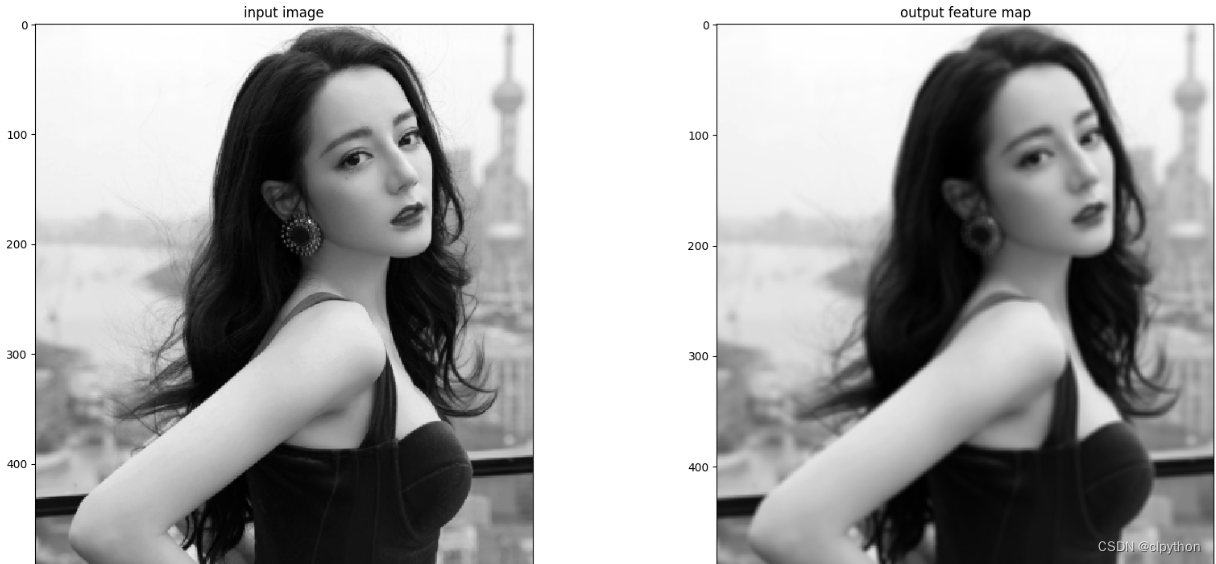

运行结果：

  前面介绍的网络结构中，普遍使用Sigmoid函数做激活函数。在神经网络发展的早期，Sigmoid函数用的比较多，而目前用的较多的激活函数是ReLU。这是因为Sigmoid函数在反向传播过程中，容易造成梯度的衰减。让我们仔细观察Sigmoid函数的形式，就能发现这一问题。

Sigmoid激活函数:



ReLU激活函数：

 代码展示：

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.patches as patches
plt.figure(figsize=(10, 5))
x = np.arange(-10, 10, 0.1)
s = 1.0 / (1 + np.exp(0. - x))
y = np.clip(x, a_min=0., a_max=None)
f = plt.subplot(121)
plt.plot(x, s, color='r')
currentAxis=plt.gca()
plt.text(-9.0, 0.9, r'$y=Sigmoid(x)$', fontsize=13)
currentAxis.xaxis.set_label_text('x', fontsize=15)
currentAxis.yaxis.set_label_text('y', fontsize=15)
f = plt.subplot(122)
plt.plot(x, y, color='g')
plt.text(-3.0, 9, r'$y=ReLU(x)$', fontsize=13)
currentAxis=plt.gca()
currentAxis.xaxis.set_label_text('x', fontsize=15)
currentAxis.yaxis.set_label_text('y', fontsize=15)
plt.show()

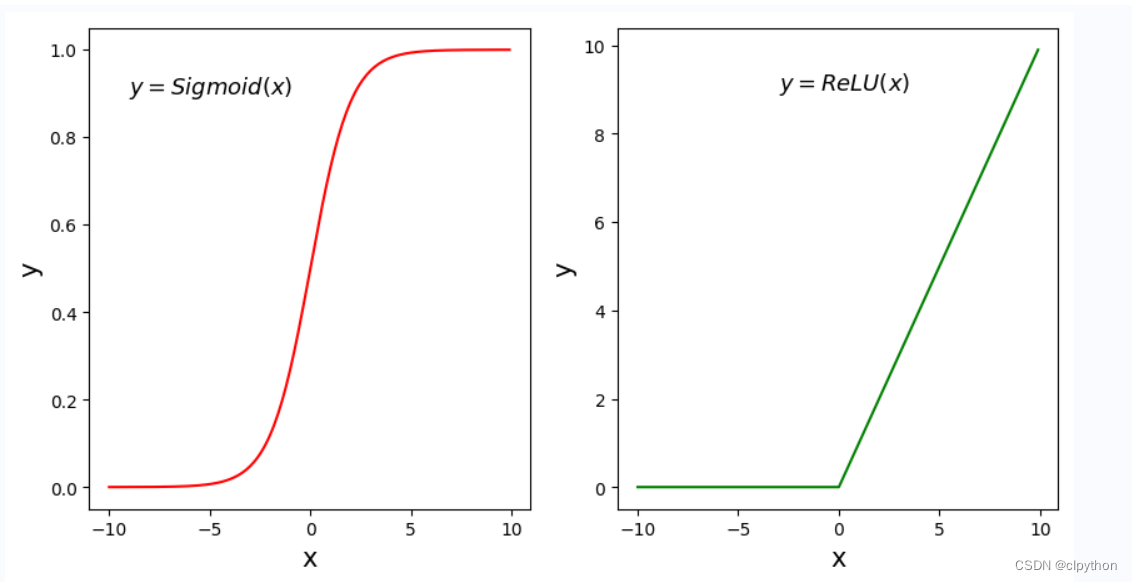

运行结果：

 通过分析图像并结合梯度消失的定义，我们可以得出：ReLU函数可以解决梯度消失问题。

批归一化方法（Batch Normalization，BatchNorm）是由Ioffe和Szegedy于2015年提出的，已被广泛应用在深度学习中，其目的是对神经网络中间层的输出进行标准化处理，使得中间层的输出更加稳定。

示例一：

当输入数据形状是[N,K][N, K][N,K]时，一般对应全连接层的输出，示例代码如下所示。

import numpy as np
import paddle
from paddle.nn import BatchNorm1D
# 创建数据
data = np.array([[1,2,3], [4,5,6], [7,8,9]]).astype('float32')
# 使用BatchNorm1D计算归一化的输出
# 输入数据维度[N, K]，num_features等于K
bn = BatchNorm1D(num_features=3)
x = paddle.to_tensor(data)
y = bn(x)
print('output of BatchNorm1D Layer: \n {}'.format(y.numpy()))

# 使用Numpy计算均值、方差和归一化的输出
# 这里对第0个特征进行验证
a = np.array([1,4,7])
a_mean = a.mean()
a_std = a.std()
b = (a - a_mean) / a_std
print('std {}, mean {}, \n output {}'.format(a_mean, a_std, b))

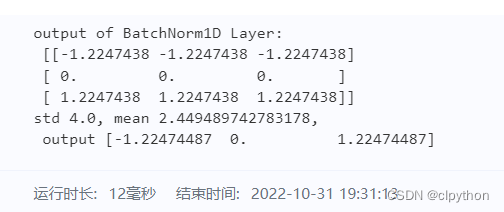

运行结果：

 示例二：当输入数据形状是[N,C,H,W][N, C, H, W][N,C,H,W]时， 一般对应卷积层的输出，示例代码如下所示。

import numpy as np
import paddle
from paddle.nn import BatchNorm2D

# 设置随机数种子，这样可以保证每次运行结果一致
np.random.seed(100)
# 创建数据
data = np.random.rand(2,3,3,3).astype('float32')
# 使用BatchNorm2D计算归一化的输出
# 输入数据维度[N, C, H, W]，num_features等于C
bn = BatchNorm2D(num_features=3)
x = paddle.to_tensor(data)
y = bn(x)
print('input of BatchNorm2D Layer: \n {}'.format(x.numpy()))
print('output of BatchNorm2D Layer: \n {}'.format(y.numpy()))

# 取出data中第0通道的数据，
# 使用numpy计算均值、方差及归一化的输出
a = data[:, 0, :, :]
a_mean = a.mean()
a_std = a.std()
b = (a - a_mean) / a_std
print('channel 0 of input data: \n {}'.format(a))
print('std {}, mean {}, \n output: \n {}'.format(a_mean, a_std, b))

# 提示：这里通过numpy计算出来的输出
# 与BatchNorm2D算子的结果略有差别，
# 因为在BatchNorm2D算子为了保证数值的稳定性，
# 在分母里面加上了一个比较小的浮点数epsilon=1e-05

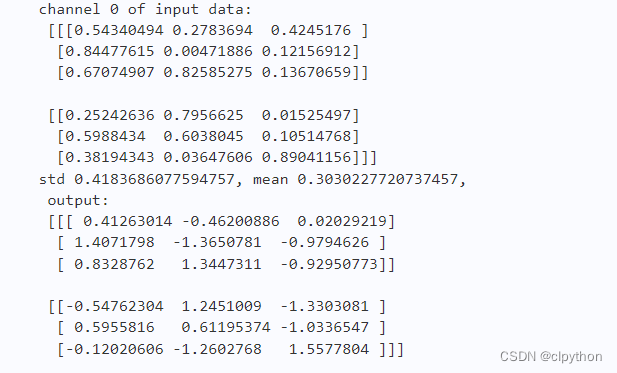

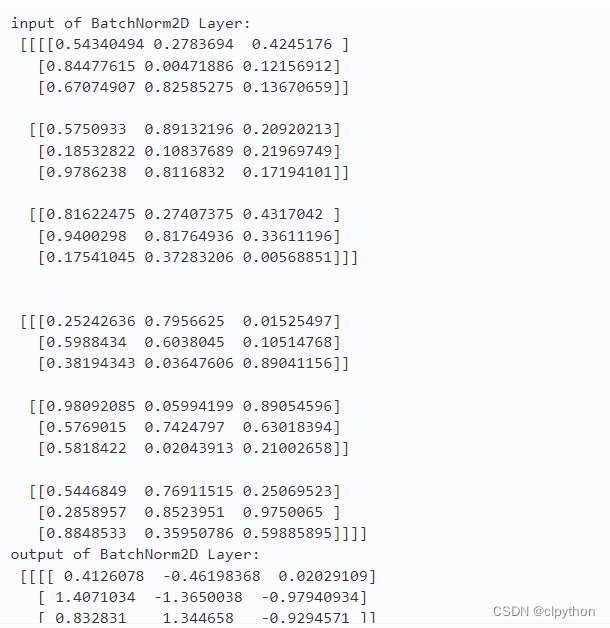

运行结果：



 丢弃法（Dropout）是深度学习中一种常用的抑制过拟合的方法，其做法是在神经网络学习过程中，随机删除一部分神经元。训练时，随机选出一部分神经元，将其输出设置为0，这些神经元将不对外传递信号。

下面这段程序展示了经过Dropout之后输出数据的形式。

# dropout操作
import paddle
import numpy as np

# 设置随机数种子，这样可以保证每次运行结果一致
np.random.seed(100)
# 创建数据[N, C, H, W]，一般对应卷积层的输出
data1 = np.random.rand(2,3,3,3).astype('float32')
# 创建数据[N, K]，一般对应全连接层的输出
data2 = np.arange(1,13).reshape([-1, 3]).astype('float32')
# 使用dropout作用在输入数据上
x1 = paddle.to_tensor(data1)
# downgrade_in_infer模式下
drop11 = paddle.nn.Dropout(p = 0.5, mode = 'downscale_in_infer')
droped_train11 = drop11(x1)
# 切换到eval模式。在动态图模式下，使用eval（）切换到求值模式，该模式禁用了dropout。
drop11.eval()
droped_eval11 = drop11(x1)
# upscale_in_train模式下
drop12 = paddle.nn.Dropout(p = 0.5, mode = 'upscale_in_train')
droped_train12 = drop12(x1)
# 切换到eval模式
drop12.eval()
droped_eval12 = drop12(x1)

x2 = paddle.to_tensor(data2)
drop21 = paddle.nn.Dropout(p = 0.5, mode = 'downscale_in_infer')
droped_train21 = drop21(x2)
# 切换到eval模式
drop21.eval()
droped_eval21 = drop21(x2)
drop22 = paddle.nn.Dropout(p = 0.5, mode = 'upscale_in_train')
droped_train22 = drop22(x2)
# 切换到eval模式
drop22.eval()
droped_eval22 = drop22(x2)
print('x1 {}, \n droped_train11 \n {}, \n droped_eval11 \n {}'.format(data1, droped_train11.numpy(),  droped_eval11.numpy()))
print('x1 {}, \n droped_train12 \n {}, \n droped_eval12 \n {}'.format(data1, droped_train12.numpy(),  droped_eval12.numpy()))
print('x2 {}, \n droped_train21 \n {}, \n droped_eval21 \n {}'.format(data2, droped_train21.numpy(),  droped_eval21.numpy()))
print('x2 {}, \n droped_train22 \n {}, \n droped_eval22 \n {}'.format(data2, droped_train22.numpy(),  droped_eval22.numpy()))

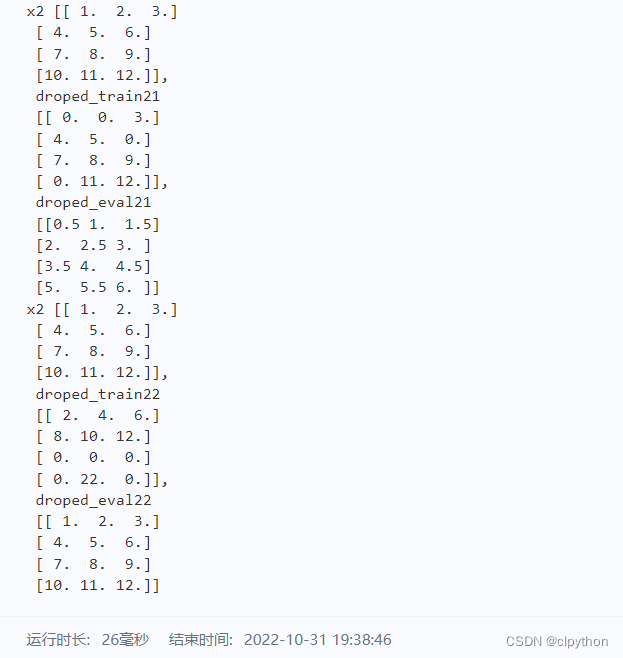

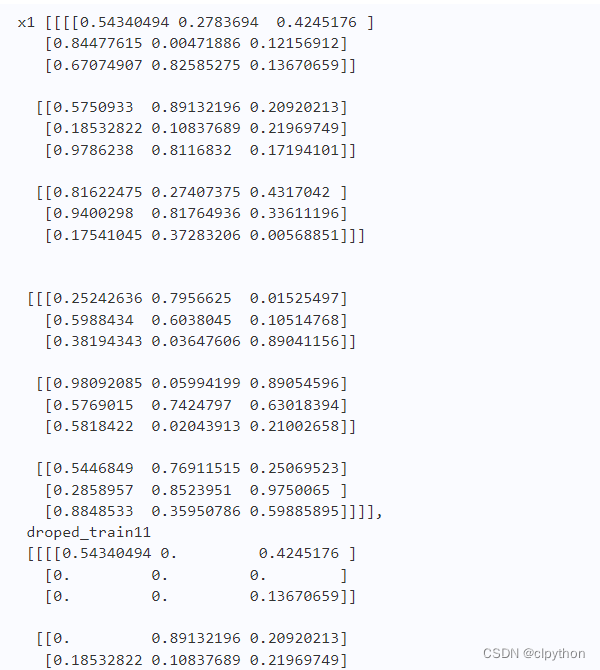

运行结果：
