Android4.4的zygote进程(下)

版权声明:本文为博主原创文章,未经博主允许不得转载。 https://blog.csdn.net/codefly/article/details/48413829

3.2.4启动Android系统服务——startSystemServer()

接下来就是启动Android的重头戏了,此时ZygoteInit的main()函数会调用startSystemServer(),该函数用于启动整个Android系统的系统服务。其大体做法是先fork一个子进程,然后在子进程中做一些初始化动作,继而执行SystemServer类的main()静态函数。需要注意的是,startSystemServer()并不是在函数体内直接调用Java类的main()函数的,而是通过抛异常的方式,在startSystemServer()之外加以处理的。

startSystemServer()的代码如下:

private static boolean startSystemServer()
        throws MethodAndArgsCaller, RuntimeException
{
    . . . . . .
    /* Hardcoded command line to start the system server */
    String args[] = {
        "--setuid=1000",
        "--setgid=1000",
        "--setgroups=1001,1002,1003,1004,1005,1006,1007,1008,1009,1010,1018,1021,1032,
                        3001,3002,3003,3006,3007",
        "--capabilities=" + capabilities + "," + capabilities,
        "--runtime-init",
        "--nice-name=system_server",
        "com.android.server.SystemServer",
    };
    ZygoteConnection.Arguments parsedArgs = null;
    int pid;
    try {
        parsedArgs = new ZygoteConnection.Arguments(args);
        ZygoteConnection.applyDebuggerSystemProperty(parsedArgs);
        ZygoteConnection.applyInvokeWithSystemProperty(parsedArgs);

        // fork出系统服务对应的进程
        pid = Zygote.forkSystemServer(parsedArgs.uid, parsedArgs.gid,
                                            parsedArgs.gids, parsedArgs.debugFlags, null,
                                            parsedArgs.permittedCapabilities,
                                            parsedArgs.effectiveCapabilities);
    } catch (IllegalArgumentException ex) {
        throw new RuntimeException(ex);
    }

    // 对新fork出的系统进程,执行handleSystemServerProcess()
    if (pid == 0) {
        handleSystemServerProcess(parsedArgs);
    }
    return true;
}


 args[]中的字符串  对应
 "--setuid=1000"  parsedArgs.uid
 "--setgid=1000"  parsedArgs.gid

 "--setgroups=1001,1002,1003,1004,1005,1006,1007,1008,
1009,1010,1018,1021,1032,3001,3002,3003,3006,3007"

 parsedArgs.gids
 "--capabilities=" + capabilities + "," + capabilities  capabilitiesSpecified = true;
permittedCapabilities = Long.decode(capStrings[0]);
effectiveCapabilites = Long.decode(capString[1]);
 "--runtime-init"  parsedArgs.runtimeInit设为true
 "--nice-name=system_server"  parsedArgs.niceName
 "com.android.server.SystemServer"  parsedArgs.remainingArgs

3.2.4.1Zygote.forkSystemServer()

Zygote.forkSystemServer()的代码如下:
【libcore/dalvik/src/main/java/dalvik/system/Zygote.java】

public static int forkSystemServer(int uid, int gid, int[] gids, int debugFlags,
        int[][] rlimits, long permittedCapabilities, long effectiveCapabilities)
{
    preFork();
    int pid = nativeForkSystemServer(uid, gid, gids, debugFlags, rlimits,
                                     permittedCapabilities, effectiveCapabilities);
    postFork();
    return pid;
}

其中的nativeForkSystemServer()是个native成员函数,其对应的C++层函数为Dalvik_dalvik_system_Zygote_forkSystemServer()。

【dalvik/vm/native/dalvik_system_Zygote.cpp】

const DalvikNativeMethod dvm_dalvik_system_Zygote[] = {
    { "nativeFork", "()I",
      Dalvik_dalvik_system_Zygote_fork },
    { "nativeForkAndSpecialize", "(II[II[[IILjava/lang/String;Ljava/lang/String;)I",
      Dalvik_dalvik_system_Zygote_forkAndSpecialize },
    { "nativeForkSystemServer", "(II[II[[IJJ)I",
      Dalvik_dalvik_system_Zygote_forkSystemServer },
    { NULL, NULL, NULL },
};


static void Dalvik_dalvik_system_Zygote_forkSystemServer(
        const u4* args, JValue* pResult)
{
    pid_t pid;
    pid = forkAndSpecializeCommon(args, true);

    if (pid > 0) {
        int status;

        ALOGI("System server process %d has been created", pid);
        gDvm.systemServerPid = pid;
        if (waitpid(pid, &status, WNOHANG) == pid) {
            ALOGE("System server process %d has died. Restarting Zygote!", pid);
            kill(getpid(), SIGKILL);
        }
    }
    RETURN_INT(pid);
}
forkAndSpecializeCommon()内部其实会调用fork(),而后设置gid、uid等信息。

3.2.4.2SystemServer的handleSystemServerProgress()函数

接着,startSystemServer()会在新fork出的子进程中调用handleSystemServerProgress(),让这个新进程成为真正的系统进程(SystemServer进程)。

    // 对新fork出的系统进程,执行handleSystemServerProcess()
    if (pid == 0) {
        handleSystemServerProcess(parsedArgs);
    }

注意,调用handleSystemServerProcess()时,程序是运行在新fork出的进程中的。handleSystemServerProcess()的代码如下:

【frameworks/base/core/java/com/android/internal/os/ZygoteInit.java】

private static void handleSystemServerProcess(ZygoteConnection.Arguments parsedArgs)
                                           throws ZygoteInit.MethodAndArgsCaller
{
    closeServerSocket();
    Libcore.os.umask(S_IRWXG | S_IRWXO);

    if (parsedArgs.niceName != null) {
        Process.setArgV0(parsedArgs.niceName);  // niceName就是”system_server”
    }

    if (parsedArgs.invokeWith != null) {
        WrapperInit.execApplication(parsedArgs.invokeWith,
                parsedArgs.niceName, parsedArgs.targetSdkVersion,
                null, parsedArgs.remainingArgs);
    } else {
        // 此时的remainingArgs就是”com.android.server.SystemServer”
        RuntimeInit.zygoteInit(parsedArgs.targetSdkVersion, parsedArgs.remainingArgs);
    }
}


3.2.4.2.1closeServerSocket()

因为当前已经不是运行在zygote进程里了,所以zygote里的那个监听socket就应该关闭了。这就是closeServerSocket()的意义,其代码如下:

static void closeServerSocket()
{
    try {
        if (sServerSocket != null) {
            FileDescriptor fd = sServerSocket.getFileDescriptor();
            sServerSocket.close();
            if (fd != null) {
                Libcore.os.close(fd);
            }
        }
    } catch (IOException ex) {
        Log.e(TAG, "Zygote:  error closing sockets", ex);
    } catch (libcore.io.ErrnoException ex) {
        Log.e(TAG, "Zygote:  error closing descriptor", ex);
    }
    sServerSocket = null;
}

在handleSystemServerProcess()函数里,parsedArgs.niceName就是“system_server”,而且因为parsedArgs.invokeWith没有指定,所以其值为null,于是程序会走到RuntimeInit.zygoteInit()。
3.2.4.2.2RuntimeInit.zygoteInit()

RuntimeInit.zygoteInit()的代码如下:
【frameworks/base/core/java/com/android/internal/os/RuntimeInit.java】

public static final void zygoteInit(int targetSdkVersion, String[] argv)
        throws ZygoteInit.MethodAndArgsCaller
{
    if (DEBUG) Slog.d(TAG, "RuntimeInit: Starting application from zygote");
    redirectLogStreams();
    commonInit();
    nativeZygoteInit();
    applicationInit(targetSdkVersion, argv);
}


3.2.4.2.2.1.调用redirectLogStreams()

首先,在新fork出的系统进程里,需要重新定向系统输出流。

public static void redirectLogStreams()
{
    System.out.close();
    System.setOut(new AndroidPrintStream(Log.INFO, "System.out"));
    System.err.close();
    System.setErr(new AndroidPrintStream(Log.WARN, "System.err"));
}


3.2.4.2.2.2.调用commonInit()

private static final void commonInit()
{
    . . . . . .
    Thread.setDefaultUncaughtExceptionHandler(new UncaughtHandler());

    TimezoneGetter.setInstance(new TimezoneGetter()
    . . . . . .
    . . . . . .
    String trace = SystemProperties.get("ro.kernel.android.tracing");
    . . . . . .
    initialized = true;
}

当前正处于系统进程的主线程中,可以调用Thread.setDefaultUncaughtExceptionHandler()来设置一个默认的异常处理器,处理程序中的未捕获异常。其他的初始化动作,我们暂不深究。
3.2.4.2.2.3.调用nativeZygoteInit()

接下来调用的nativeZygoteInit()是个JNI函数,在AndroidRuntime.cpp文件中可以看到:
【frameworks/base/core/jni/AndroidRuntime.cpp】

static JNINativeMethod gMethods[] = {
    { "nativeFinishInit", "()V",
        (void*) com_android_internal_os_RuntimeInit_nativeFinishInit },
    { "nativeZygoteInit", "()V",
        (void*) com_android_internal_os_RuntimeInit_nativeZygoteInit },
    { "nativeSetExitWithoutCleanup", "(Z)V",
        (void*) com_android_internal_os_RuntimeInit_nativeSetExitWithoutCleanup },
};

nativeZygoteInit()对应的本地函数为com_android_internal_os_RuntimeInit_nativeZygoteInit()。
static void com_android_internal_os_RuntimeInit_nativeZygoteInit(JNIEnv* env, jobject clazz)
{
    gCurRuntime->onZygoteInit();
}
gCurRuntime是C++层的AndroidRuntime类的静态变量。在AndroidRuntime构造之时,

gCurRuntime = this。不过实际调用的onZygoteInit()应该是AndroidRuntime的子类AppRuntime的:
【frameworks/base/cmds/app_process/App_main.cpp】

class AppRuntime : public AndroidRuntime
{
    . . . . . .
    virtual void onZygoteInit()
    {
        // Re-enable tracing now that we're no longer in Zygote.
        atrace_set_tracing_enabled(true);

        sp<ProcessState> proc = ProcessState::self();
        ALOGV("App process: starting thread pool.\n");
        proc->startThreadPool();
    }

里面构造了进程的ProcessState全局对象,而且启动了线程池。

ProcessState对象是典型的单例模式,它的self()函数如下:

sp<ProcessState> ProcessState::self()
{
    Mutex::Autolock _l(gProcessMutex);
    if (gProcess != NULL) {
        return gProcess;
    }
    gProcess = new ProcessState;
    return gProcess;
}

ProcessState对于Binder通信机制而言非常重要,现在system server进程的PrecessState算是初始化完毕了。

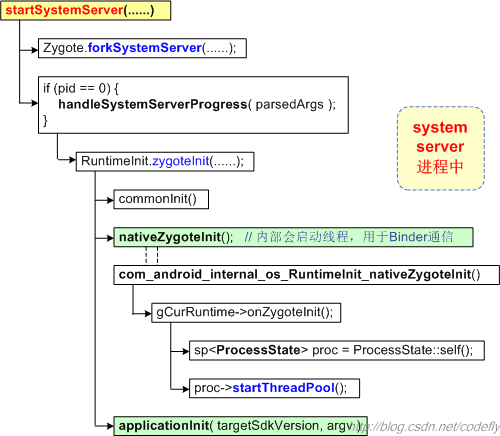

我们整理一下思路,画一张startSystemServer()的调用关系图:

接下来我们来讲上图中zygoteInit()调用的最后一行:applicationInit()。

3.2.4.2.2.4.调用applicationInit()

applicationInit()函数的代码如下:
【frameworks/base/core/java/com/android/internal/os/RuntimeInit.java】

private static void applicationInit(int targetSdkVersion, String[] argv)
        throws ZygoteInit.MethodAndArgsCaller
{
    nativeSetExitWithoutCleanup(true);
    VMRuntime.getRuntime().setTargetHeapUtilization(0.75f);
    VMRuntime.getRuntime().setTargetSdkVersion(targetSdkVersion);

    final Arguments args;
    try {
        args = new Arguments(argv);
    } catch (IllegalArgumentException ex) {
        Slog.e(TAG, ex.getMessage());
        return;
    }
    invokeStaticMain(args.startClass, args.startArgs);
}
其中的invokeStaticMain()一句最为关键,它承担向外抛出“特殊异常”的作用。我们先画一张startSystemServer()的调用关系图:

看到了吧,最后一步抛出了异常。这相当于一个“特殊的goto语句”!上面的cl = Class.forName(className)一句,其实加载的就是SystemServer类。这个类名是从前文的parsedArgs.remainingArgs得来的,其值就是“com.android.server.SystemServer”。此处抛出的异常,会被本进程的catch语句接住,在那里才会执行SystemServer类的main()函数。示意图如下:

如上图所示,新fork出的SystemServer子进程直接跳过了中间那句runSelectLoop(),径直跳转到caller.run()一步了。

当然,父进程Zygote在fork动作后,会退出startSystemServer()函数,并走到runSelectLoop(),从而进入一种循环监听状态,每当Activity Manager Service向它发出“启动新应用进程”的命令时,它又会fork一个子进程,并在子进程里抛出一个异常,这样子进程还是会跳转到catch一句。

我们可以把上面的示意图再丰富一下:



还有一点需要说明一下,fork出的SystemServer进程在跳转到catch语句后,会执行SystemServer类的main()函数,而其他情况下,fork出的应用进程在跳转的catch语句后,则会执行ActivityThread类的main()函数。这个ActivityThread对于应用程序而言非常重要,但因为和本篇主题关系不大,我们就不在这里展开讲了。

3.2.4.3 SystemServer的main()函数

前文我们已经看到了,startSystemServer()创建的新进程在执行完applicationInit()之后,会抛出一个异常,并由新fork出的SystemServer子进程的catch语句接住,继而执行SystemServer类的main()函数。

那么SystemServer的main()函数又在做什么事情呢?其调用关系图如下:


在Android4.4版本中,ServerThread已经不再继承于Thread了,它现在只是个辅助类,其命名还残留有旧代码的味道。在以前的Android版本中,ServerThread的确继承于Thread,而且在线程的run()成员函数里,做着类似addService、systemReady的工作。

因为本文主要是阐述zygote进程的,所以我们就不在这里继续细说system server进程啦,有兴趣的同学可以继续研究。我们还是回过头继续说zygote里的动作吧。


3.2.5监听zygote socket

3.2.5.1runSelectLoop()

ZygoteInit的main()函数在调用完startSystemServer()之后,会进一步走到runSelectLoop()。runSelectInit()的代码如下:
【frameworks/base/core/java/com/android/internal/os/ZygoteInit.java】

private static void runSelectLoop() throws MethodAndArgsCaller
{
    ArrayList<FileDescriptor> fds = new ArrayList<FileDescriptor>();
    ArrayList<ZygoteConnection> peers = new ArrayList<ZygoteConnection>();
    FileDescriptor[] fdArray = new FileDescriptor[4];

    fds.add(sServerSocket.getFileDescriptor());
    peers.add(null);

    int loopCount = GC_LOOP_COUNT;
    while (true) {
        int index;

        if (loopCount <= 0) {
            gc();
            loopCount = GC_LOOP_COUNT;
        } else {
            loopCount--;
        }

        try {
            fdArray = fds.toArray(fdArray);
            index = selectReadable(fdArray);
        } catch (IOException ex) {
            throw new RuntimeException("Error in select()", ex);
        }

        if (index < 0) {
            throw new RuntimeException("Error in select()");
        } else if (index == 0) {
            ZygoteConnection newPeer = acceptCommandPeer();
            peers.add(newPeer);
            fds.add(newPeer.getFileDesciptor());
        } else {
            boolean done;
            done = peers.get(index).runOnce();
            if (done) {
                peers.remove(index);
                fds.remove(index);
            }
        }
    }
}
在一个while循环中,不断调用selectReadable()。该函数是个native函数,对应C++层的com_android_internal_os_ZygoteInit_selectReadable()。

【frameworks/base/core/jni/com_android_internal_os_ZygoteInit.cpp】

static jint com_android_internal_os_ZygoteInit_selectReadable (JNIEnv *env, jobject clazz,
                                                                         jobjectArray fds)
{
    . . . . . .
    int err;
    do {
        err = select (nfds, &fdset, NULL, NULL, NULL);
    } while (err < 0 && errno == EINTR);
    . . . . . .
    for (jsize i = 0; i < length; i++) {
        jobject fdObj = env->GetObjectArrayElement(fds, i);
        . . . . . .
        int fd = jniGetFDFromFileDescriptor(env, fdObj);
        . . . . . .
        if (FD_ISSET(fd, &fdset)) {
            return (jint)i;
        }
    }
    return -1;
}

可以看到,主要就是调用select()而已。在Linux的socket编程中,select()负责监视若干文件描述符的变化情况,我们常见的变化情况有:读、写、异常等等。在zygote中,

err = select (nfds, &fdset, NULL, NULL, NULL);一句的最后三个参数都为NULL,表示该select()操作只打算监视文件描述符的“读变化”,而且如果没有可读的文件,select()就维持阻塞状态。

在被监视的文件描述符数组(fds)中,第一个文件描述符对应着“zygote接收其他进程连接申请的那个socket(及sServerSocket)”,一旦它发生了变化,我们就尝试建立一个ZygoteConnection。

// (index == 0)的情况
            ZygoteConnection newPeer = acceptCommandPeer();
            peers.add(newPeer);
            fds.add(newPeer.getFileDesciptor());
看到了吗,新创建的ZygoteConnection会被再次写入文件描述符数组(fds)。

如果select动作发现文件描述符数组(fds)的其他文件描述符有东西可读了,说明有其他进程通过某个已建立好的ZygoteConnection发来了命令,此时我们需要调用runOnce()。

// (index > 0)的情况
            boolean done;
            done = peers.get(index).runOnce();
            if (done) {
                peers.remove(index);
                fds.remove(index);
            }
建立ZygoteConnection的acceptCommandPeer()的代码如下:
private static ZygoteConnection acceptCommandPeer() {
    try {
        return new ZygoteConnection(sServerSocket.accept());
    } catch (IOException ex) {
        throw new RuntimeException(
                "IOException during accept()", ex);
    }
}

3.2.5.1.1ZygoteConnection的runOnce()

ZygoteConnection的runOnce()代码截选如下:

boolean runOnce() throws ZygoteInit.MethodAndArgsCaller {

    String args[];
    Arguments parsedArgs = null;
    FileDescriptor[] descriptors;

    . . . . . .
        args = readArgumentList();
        descriptors = mSocket.getAncillaryFileDescriptors();
    . . . . . .
    int pid = -1;
    FileDescriptor childPipeFd = null;
    FileDescriptor serverPipeFd = null;

    try {
        parsedArgs = new Arguments(args);
        . . . . . .
        pid = Zygote.forkAndSpecialize(parsedArgs.uid, parsedArgs.gid, parsedArgs.gids,
                parsedArgs.debugFlags, rlimits, parsedArgs.mountExternal,
                parsedArgs.seInfo, parsedArgs.niceName);
    }
    . . . . . .
        if (pid == 0) {
            // in child
            IoUtils.closeQuietly(serverPipeFd);
            serverPipeFd = null;
            handleChildProc(parsedArgs, descriptors, childPipeFd, newStderr);
            return true;
        } else {
            // in parent...pid of < 0 means failure
            IoUtils.closeQuietly(childPipeFd);
            childPipeFd = null;
            return handleParentProc(pid, descriptors, serverPipeFd, parsedArgs);
        }
    . . . . . .
}

3.2.5.1.2readArgumentList()

runOnce()中从socket中读取参数数据的动作是由readArgumentList()完成的,该函数的代码如下:

private String[] readArgumentList()
        throws IOException
{
    int argc;
    . . . . . .
        String s = mSocketReader.readLine();
    . . . . . .
        argc = Integer.parseInt(s);
    . . . . . .
    String[] result = new String[argc];
    for (int i = 0; i < argc; i++) {
        result[i] = mSocketReader.readLine();
        if (result[i] == null) {
            // We got an unexpected EOF.
            throw new IOException("truncated request");
        }
    }
    return result;
}
可是是谁在向这个socket写入参数的呢?当然是AMS啦。

我们知道,当AMS需要启动一个新进程时,会调用类似下面的句子:

Process.ProcessStartResult startResult = Process.start("android.app.ActivityThread",
                    app.processName, uid, uid, gids, debugFlags, mountExternal,
                    app.info.targetSdkVersion, app.info.seinfo, null);
包括ActivityThread类名等重要信息的参数,最终就会通过socket传递给zygote。
3.2.5.1.3handleChildProc()

runOnce()在读完参数之后,会进一步调用到handleChildProc()。正如前文所说,该函数会间接抛出特殊的MethodAndArgsCaller异常,只不过此时抛出的异常携带的类名为ActivityThread。

private void handleChildProc(Arguments parsedArgs, FileDescriptor[] descriptors,
                             FileDescriptor pipeFd, PrintStream newStderr)
                             throws ZygoteInit.MethodAndArgsCaller
{
    closeSocket();
    ZygoteInit.closeServerSocket();
    . . . . . .
    if (parsedArgs.niceName != null) {
        Process.setArgV0(parsedArgs.niceName);
    }

    if (parsedArgs.runtimeInit) {
        if (parsedArgs.invokeWith != null) {
            WrapperInit.execApplication(parsedArgs.invokeWith,
                    parsedArgs.niceName, parsedArgs.targetSdkVersion,
                    pipeFd, parsedArgs.remainingArgs);
        } else {
            RuntimeInit.zygoteInit(parsedArgs.targetSdkVersion,
                    parsedArgs.remainingArgs);
        }
    } else {
        String className;
        . . . . . .
            className = parsedArgs.remainingArgs[0];
        . . . . . .
        String[] mainArgs = new String[parsedArgs.remainingArgs.length - 1];
        System.arraycopy(parsedArgs.remainingArgs, 1,
                mainArgs, 0, mainArgs.length);

        if (parsedArgs.invokeWith != null) {
            WrapperInit.execStandalone(parsedArgs.invokeWith,
                    parsedArgs.classpath, className, mainArgs);
        } else {
            ClassLoader cloader;
            if (parsedArgs.classpath != null) {
                cloader = new PathClassLoader(parsedArgs.classpath,
                        ClassLoader.getSystemClassLoader());
            } else {
                cloader = ClassLoader.getSystemClassLoader();
            }

            try {
                ZygoteInit.invokeStaticMain(cloader, className, mainArgs);
            } catch (RuntimeException ex) {
                logAndPrintError(newStderr, "Error starting.", ex);
            }
        }
    }
}

4小结

至此,zygote进程就阐述完毕了。作为一个最原始的“受精卵”,它必须在合适的时机进行必要的细胞分裂。分裂动作也没什么大的花样,不过就是fork()新进程而已。如果fork()出的新进程是system server,那么其最终执行的就是SystemServer类的main()函数,而如果fork()出的新进程是普通的用户进程的话,那么其最终执行的就是ActivityThread类的main()函数。有关ActivityThread的细节,我们有时间再深入探讨,这里就不细说了。

本篇文章和我的上一篇文章《Android4.4的init进程》可以算是姊妹篇啦。读完这两篇文章,我相信大家对Android的启动流程能有一些大面上的认识了。

展开阅读全文

没有更多推荐了,返回首页
