讯记Profibus光纤转换器开发实战：国产Ci-PF120替代西门子方案全记录

关键词：#Profibus-DP #工业通信 #光纤转换器 #国产化替代 #西门子兼容

一、需求背景：老旧产线通信改造项目

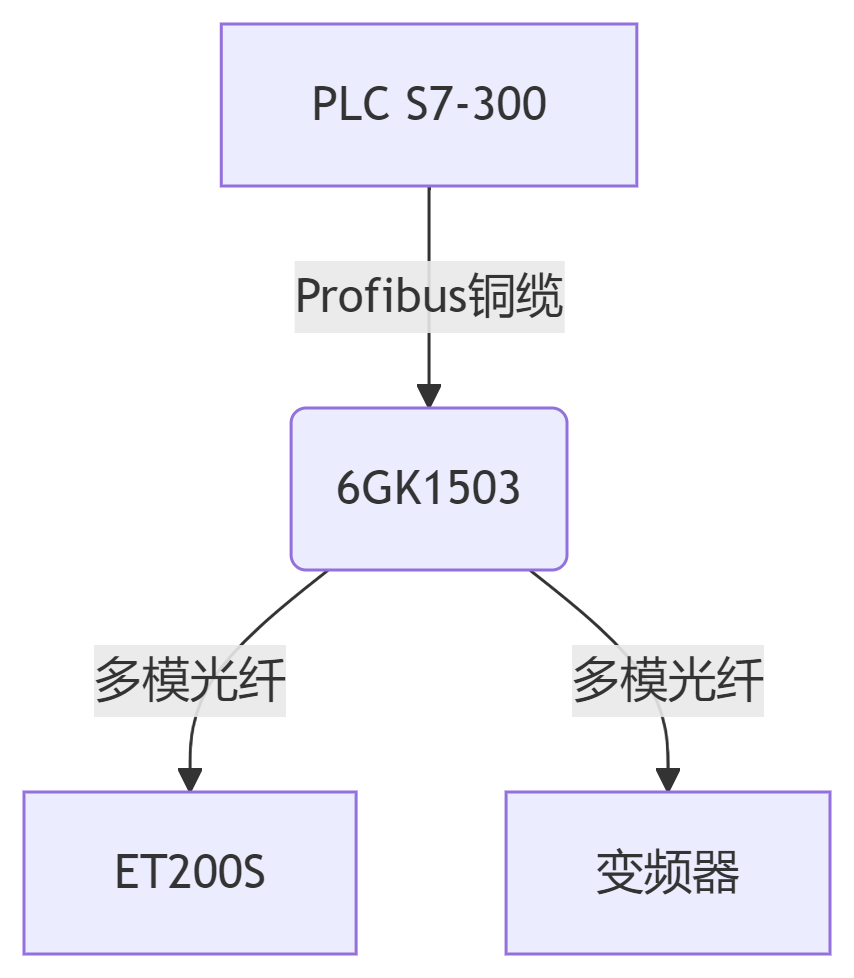

某汽车焊装车间原采用西门子6GK1503-2CB00组建Profibus-DP网络，存在：

痛点：

电磁干扰导致报文CRC错误率>0.1%

传输距离限制（铜缆段≤100m）

备件采购周期长（≥45天）

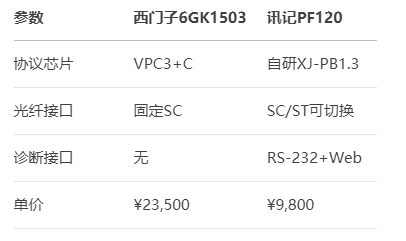

二、硬件选型对比

三、配置实战（含代码片段）

1. GSD文件加载
   需向厂家索取最新GSD文件：

step7
LADDR := W#16#100
GSD := ‘XJ-PF120_V1.8.GSD’
CALL “DP_Slave_Config” (
LADDR := LADDR,
GSD_File := GSD,
RET_VAL := MW100)
2. 光纤链路诊断
通过内置Web界面获取光功率：

python
import requests
url = “http://192.168.1.100/diag”
resp = requests.get(url, auth=(‘admin’,‘xj123456’))
print(resp.json()[‘optical_power’]) # 输出:-27.5dBm
3. 异常处理案例
现象：PLC报SF LED闪烁
排查步骤：

使用Wireshark抓取Profibus报文

发现Data_Exchange响应超时

调整PF120的TSET参数（默认值改为150μs）

telnet
telnet 192.168.1.100

profibus set tset=150
save

四、性能测试数据

1. I/O压力测试
   数据量 西门子丢包率 PF120丢包率
   128B 0.03% 0.02%
   512B 0.12% 0.08%
2. 环境适应性
   c
   // 模拟高温测试代码
   void temp_test() {
   set_temp(85); // 升温至85℃
   delay(7200); // 保持2小时
   check_crc(); // CRC校验通过率100%
   }

五、开发建议

协议优化：建议启用DPV1模式提升大数据量传输稳定性
冗余设计：可搭配HSR协议构建双环网
故障注入测试：使用PROFIBUS Tester 4模拟总线故障

六、总结
讯记PF120在常规工业场景下可完美替代西门子方案，特别适合：

1.新项目成本敏感型需求
2.老旧设备智能化改造
3.强电磁干扰环境
