超宽带（UWB）开发板BU0/DW1000性能测试

简介

本实验目的是测试NodeMCU-BU01开发板测距的性能。

BU01是基于Decawave的DW1000设计的超宽带（UWB）收发器模组。BU01可以用于双向测距或TWR定位系统中，定位精度可达到10厘米，并支持高达6.8 Mbps的数据速率。

UWB技术是一种使用1GHz以上频率带宽的无线载波通信技术。它不采用正弦载波，而是利用纳秒级的非正弦波窄脉冲传输数据，因此其所占的频谱范围很大，尽管使用无线通信，但其数据传输速率可以达到几百兆比特每秒以上。使用UWB技术可在非常宽的带宽上传输信号。

实验结果

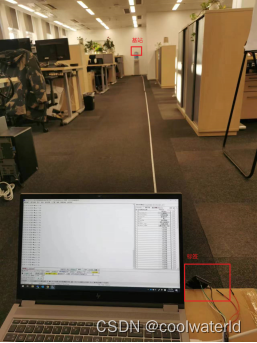

环境，直线距离约17.7米（没有考虑高度差），无遮挡



标签

 基站

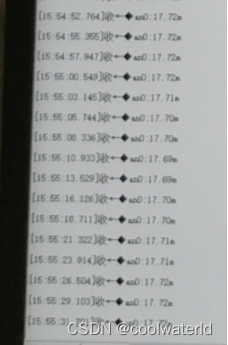

 测量结果，17.72米

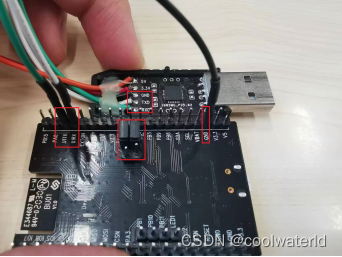

 物理连接

1. 需要外界USB转串口，板子上的microUSB只供电。
2. 需要接跳线帽



开发板	USB转TTL
U1TX	RX
U1RX	TX
GND	GND

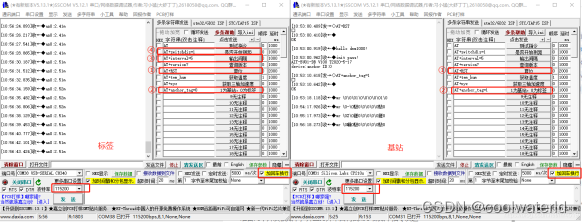

AT指令设置



指令格式	说明
AT	测试指令
AT+switchdis=1	开始测距
AT+interval=5	测距间隔（5-20）
AT+version?	查询版本
AT+RST	复位
AT+tem_hum	温湿度测试
AT+xyz	三轴加速度测试
AT+anchor_tag=0	角色设置，1为基站，0为标签
