储能BMS-国标关键指标解析

引言

GB/T 34131—2023《电力储能用电池管理系统》是我国针对储能行业电池管理系统（BMS）的核心国家标准，于2023年10月1日实施，取代了2017版标准。该国标对储能行业电池管理系统在性能、安全、可靠性、基本功能等方面提供了统一的技术标准和参考。

其关键指标如下：

一、正常工作环境：

        ①温度：-20℃~65℃；

        ②相对湿度：5%~95%，无凝露；

        ③海拔高度：不大于2000m；当大于2000m时，应符合GB/T 7251.1的相关规定；

        ④对于应用在海洋性气候的电池管理系统，应满足耐盐雾要求。

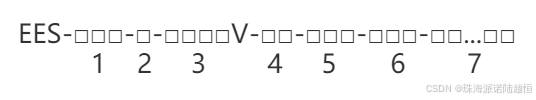

二、分类编码规则

1.电池类型	3位字母表示：LIB(锂)、SIB(钠)、FLB(液流)、LAB(铅酸)、LCB(铅炭)、FUB(燃料)、SDJ(水电解制氢)
2.管理层级	1位字母表示：M(电池模块)、C(电池簇)、S(电堆)、A(电池阵列)
3.最高采集电压	4位数字表示，位数不够前面补0
4.均衡方式	两位字母表示：AB(主动均衡)、PB(被动均衡)、AP(主动和被动均衡)、NB(无均衡)
5.电压采集通道数	3位数字表示，位数不够前面补0
6.温度采集通道数	3位数字表示，位数不够前面补0
7.产品型号	4~8位数字和字母的组合

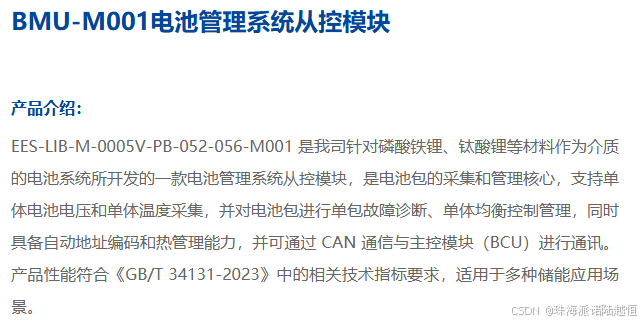

例如：以派诺官网提供的产品介绍为例，该BMU编号及含义为EES-LIB-M-0005V-PB-052-056-M001

                                    EES-LIB：适用于锂离子电池

                                            -M：层级为电池模块、电池包

                                            -0005V：最高采集电压为5V

                                            -PB：均衡方式为被动均衡

                                            -052：最高52路电压采集通道

                                            -056：最高56路温度采集通道

                                            -M001：自定义产品型号

三、数据采集精度

参数	采集误差	采样周期	派诺产品参数
单体电压/V:     ①<5 ②5~15	①<=0.005 ②<=0.2%	<=100ms	①±5mv ②<=0.08%
簇电压/V:    ①<500 ②>=500	①<=5 ②<=1%	<=100ms	①0.8V ②<=0.19%
簇电流/A:    ①<200 ②>=200	①<=2 ②<=1%	<=50ms	①<=0.4A ②<=0.25%
单体温度/℃:    ①-20~65 ②-40~-20、65~125	①<=1 ②<=2	<=1s	①<=0.4℃ ②<=1.2℃

AFE芯片对采集精度的影响较大，具体细节可以参考上一篇文章：AFE芯片选型

一般情况下单体电压都在5V以内，采集误差要小于5mV。

四、通讯协议要求

通信对象	通信接口及通信协议
与监控系统	可采用以太网通信接口、支持MODBUS、DL/T 634.5104、DL/T 860通讯协议
与储能交流器	可采用CAN、RS-485、以太网等通信接口，支持CAN2.0B、MODBUS、DL/T 860通信协议
各层级之间	可采用CAN、RS-485、以太网等通信接口、支持CAN2.0B、MODBUS等通讯协议
与消防、供暖通风、空调系统	可采用RS-485、以太网等通信接口、支持MODBUS通信协议

BMS与储能交流器行业内采用较多的为CAN通讯，BCU与BMU之间通讯一般采用CAN通讯、菊花链，BCU与EMS的通讯一般采用以太网通讯。

五、报警分级机制

等级	响应时间	处理措施
一级	<=300ms	发出停机指令、充放电回路要在5s内断开
二级	<=300ms	降功率运行
三级	-	预警提示

一级、二级报警产生时，BMS要在300ms内做出响应，例如：发出停机指令或者降功率指令等，产生一级报警时，从产生报警开始到充放电回路断开，时间不能大于5s。

至于如何确定响应时间，可以通过抓取通讯报文的方式获取指令和响应时间。

三级报警只需预警提示即可。

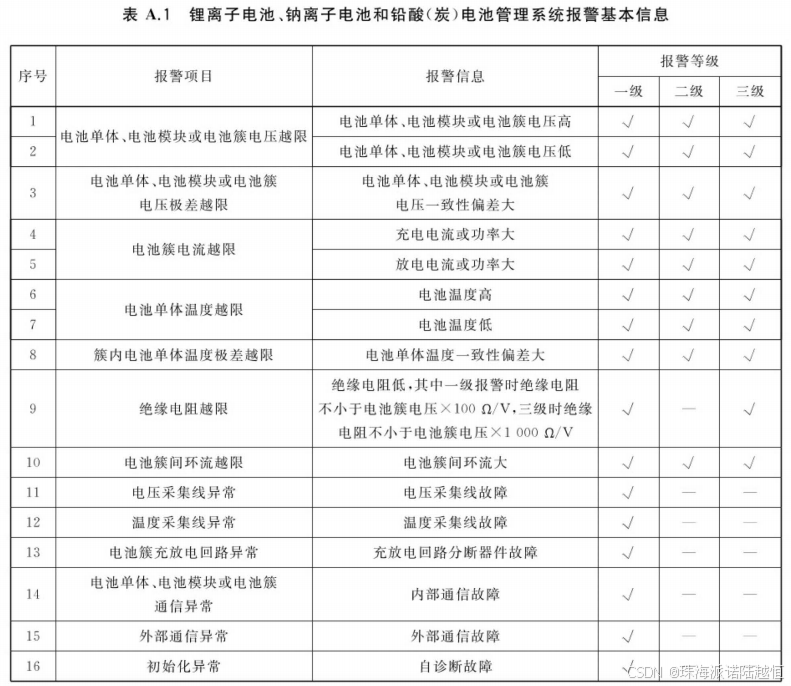

同时，国标还定义一些必须包含的报警条目，内容如下：

六、系统可靠性

指标	要求
运行寿命	不少于10年
平均无故障工作时间	>=20000h
故障录波	发生一级、二级报警时，记录报警前后10s内的模拟量和状态量

长时间运行寿命的测试可以通过综合环境试验箱测试，在双85条件(85℃、85%湿度)下7天≈自然环境下1年。

故障录波对设备故障根源追溯，以及当发生一些重大事故时，现场储能设备严重损坏，但只要BMS保存完好即可进行问题根源追溯。

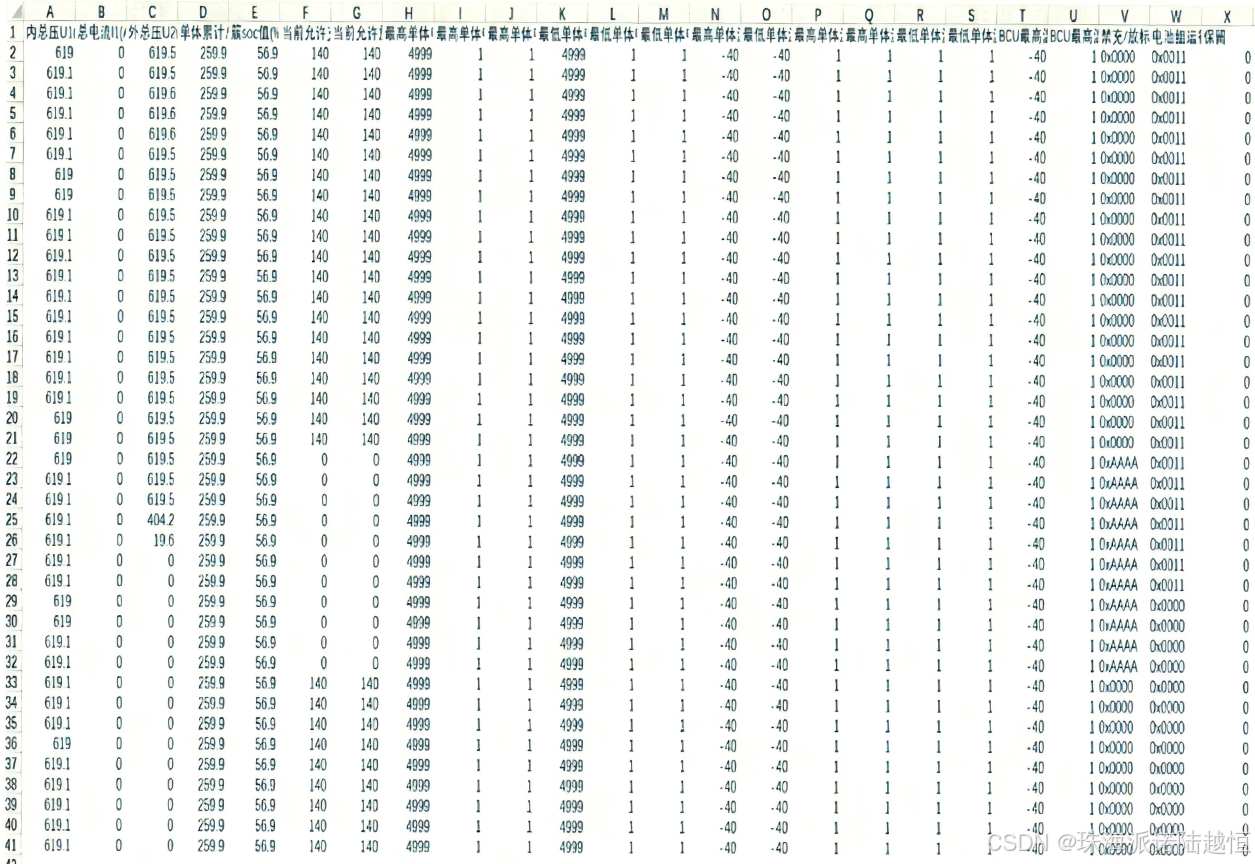

派诺BCU的故障录波功能如下图所示，当发出一级或二级警报时，可以从上位机导出警报发生前后10s内的数据量。

七、核心功能检测

检测项目	测试要求	派诺产品
能量管理	SOE估算误差<=5%	<=2%
均衡功能	主/被动均衡功能验证	被动均衡
参数设置	有以下基本功能：配置参数、电池正常运行截至参数、报警阈值、保护阈值、具有设置权限	具备所有功能

测试SOE估算误差需要专业的设备，在测试过程中分别记录①电池充电Vch/Ich-时间曲线、②充电SOE-时间曲线、③电池放电Vdis/Idis-时间曲线、④放电SOE-时间曲线

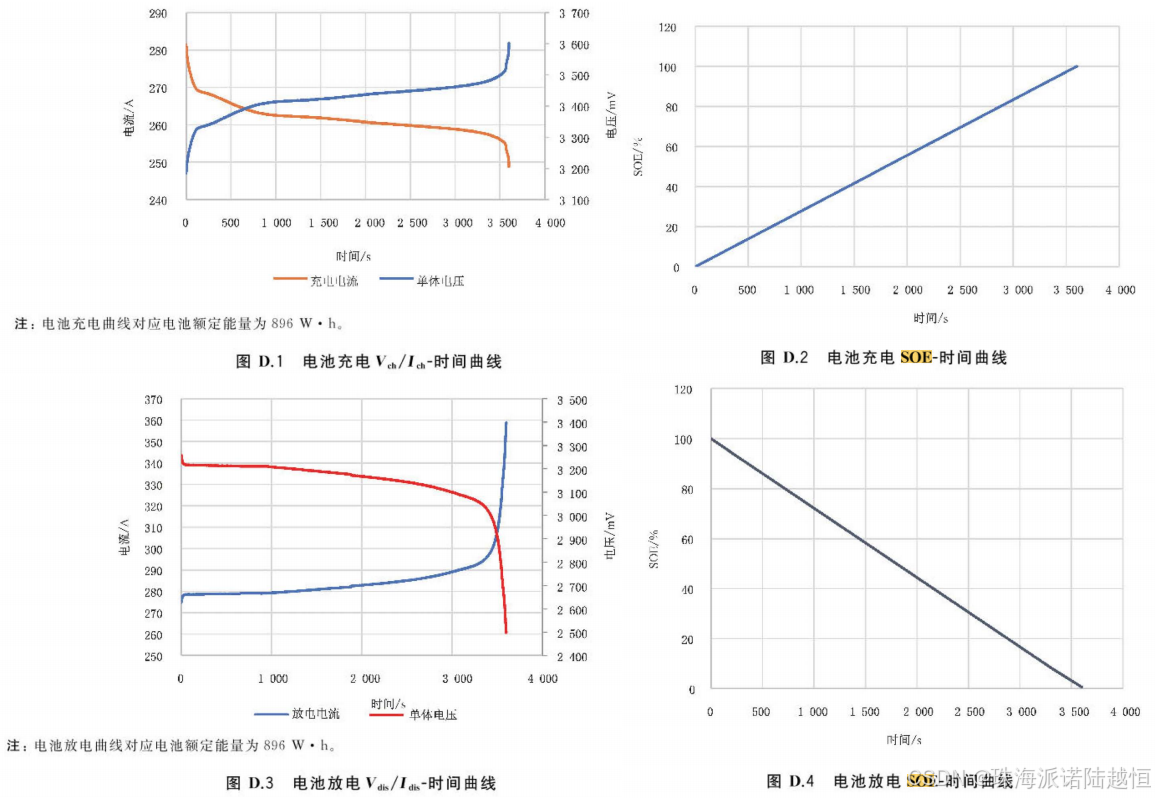

有了上述这些曲线后与标准曲线做对比并计算误差，标准曲线如下：

关于均衡功能的检测，需要用到多通道电池模拟器，设置相应的电压值，如果达到BMS均衡的阈值要求，BMS开始均衡后，在电池模拟器上观察电流值，即可得知均衡功能是否正常工作。

对于参数设置这一功能，一般BMS都会配套相应的上位机，通过与上位机通讯并下发指令的方式来实现参数的读取和设置等功能。

八、绝缘防护要求

测试类型	电压等级	合格标准	派诺产品
绝缘电阻	DC500~2500V	>=10MΩ	>=100MΩ
介质强度	AC1080~5370V	漏电流<10mA	<=2mA

九、电气适应性

检测项目	电压设置	持续时间
供电电压	供电电压接0.8倍额定工作电压	10min
过电压	供电电压接1.5倍额定工作电压	1h
反向电压	供电电压反接1.5倍额定工作电压	1min
通讯线回路短路	通讯线与供电电路短接，接额定工作电压值	1min

每一项测试结束后都要进行电池电压采集检测，电池电压采集检测合格后才算本项测试通过，再进行下一项测试。

十、环境适应性

试验类型	条件设置	验证指标
高温运行	65℃、运行16h	电压数据采集合格
高温贮存	85℃、贮存16h	正常条件下电压数据采集合格
低温运行	-20℃、运行16h	电压数据采集合格
低温贮存	-40℃、贮存16h	正常条件下电压数据采集合格
耐湿热	55℃、贮存24h	正常条件下电压数据采集合格
耐盐雾	贮存16h	正常条件下电压数据采集合格

大概的测试流程如下：对于高低温运行测试，将设备放入环境箱中，接好线束(需要给设备上电保持运行)，经过环境测试后，直接在环境箱中采集数据，对于贮存测试，无需接线束，只需将设备放入环境箱中，经过环境测试后，拿出设备再进行后续数据采集测试。

十一、电磁兼容性能

序号	检测项目	级别
1	静电放电抗扰度	3
2	电快速瞬变脉冲群抗扰度	3
3	浪涌(冲击)抗扰度	3
4	工频磁场抗扰度	3
5	脉冲磁场抗扰度	3
6	阻尼振荡磁场抗扰度	3
7	0Hz~150kHz 共模传导骚扰抗扰度	4
8	直流电源输入端口纹波抗扰度	3
9	阻尼振荡波抗扰度	3

每一项测试之后都要对设备进行数据采集检验，通过数据采集检验后再进行下一项实验，需要注意的是BMS设备一般有多个层级，也就是有多个设备，因此做电磁兼容时所有层级的设备都要一同做检测。
