相信大家对于Activity的过度动画都很熟悉了，一般情况下我们直接使用

overridePendingTransition(enterAnim, exitAnim);

 1

 1

但是这种老旧、生硬的方式怎么能适合我们的MD风格的App呢!好在google在新的sdk中给我们提供了另外一种Activity的过度动画——ActivityOptions。并且提供了兼容包——ActivityOptionsCompat。这篇博客我们就是来了解下这个新的activity过度机制。

一、简介

ActivityOptionsCompat是一个静态类，提供了为数不多的几个方法，下面我们来罗列一下：

1.
ActivityOptionsCompat.makeCustomAnimation(Context context, int enterResId, int exitResId)

2.
ActivityOptionsCompat.makeScaleUpAnimation(View source,int startX, int startY, int startWidth, int startHeight)

3.
ActivityOptionsCompat.makeThumbnailScaleUpAnimation(View source,Bitmap thumbnail, int startX, int startY)

4.
ActivityOptionsCompat.makeSceneTransitionAnimation(Activity activity, View sharedElement, String sharedElementName)

5.
ActivityOptionsCompat.makeSceneTransitionAnimation(Activity activity,Pair<View, String>… sharedElements)

恩，就这5个方法可以调用，也就是说为我们提供了这么5中过度方式，在使用的时候我们需要在theme指定:

<style name="AppTheme" parent="Theme.AppCompat">
    <item name="android:windowContentTransitions">true</item>
</style>

 1
2
3

 1
2
3

接下来我们就一一进行了解一下。

二、 makeCustomAnimation

makeCustomAnimation这个很简单，从参数中我们可以发现，这个和overridePendingTransition非常类似，确实，在实现效果上和overridePendingTransition也是相同的。
下面就一段代码演示一下效果：

public void click(View view) {
      ActivityOptionsCompat compat = ActivityOptionsCompat.makeCustomAnimation(this,
              R.anim.translate_in, R.anim.translate_none);
      ActivityCompat.startActivity(this,
              new Intent(this, Activity2.class), compat.toBundle());
  }

 1
2
3
4
5
6

 1
2
3
4
5
6

三个参数，第一个是指当前activity，第二个和第三个参数分别是进入动画和退出动画，需要注意的是我们启动activity的方式是使用ActivityCompat.startActivity，最后一个参数我们使用compat.toBundle。

来看看目标的activity，

public class Activity2 extends AppCompatActivity {

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }

    @Override
    public void onBackPressed() {
        super.onBackPressed();
        ActivityCompat.finishAfterTransition(this);
    }
}


 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

在退出的时候调用ActivityCompat.finishAfterTransition(this)进行退出动画。

以上使用方式在接下来的几个方式中使用一致，大家可以多了解一下。

三、 makeScaleUpAnimation

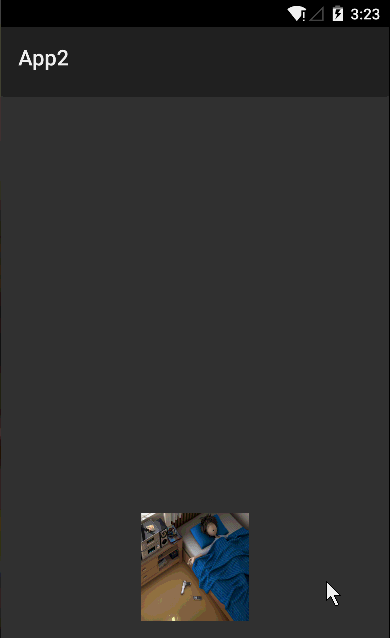

makeScaleUpAnimation这种方式个人感觉用途还是很广的，效果就是不断的
放大一个view，进而进行activity的过度，
看代码，

private void launch(View view) {
    ActivityOptionsCompat compat = ActivityOptionsCompat.makeScaleUpAnimation(view,
            view.getWidth() / 2, view.getHeight() / 2, 0, 0);
    ActivityCompat.startActivity(this, new Intent(this, Activity2.class),
            compat.toBundle());
}

 1
2
3
4
5
6

 1
2
3
4
5
6

说明下几个参数，第1个参数是scale哪个view的大小，第2和3个参数是以view为基点，从哪开始动画，这里是该view的中心，4和5参数是新的activity从多大开始放大，这里是从无到有的过程。

四、 makeThumbnailScaleUpAnimation
该方法和上面的makeScaleUpAnimation非常相似，只不过，这里是通过放大一个图片，最后过度到一个新的activity，第2个参数是指那个图片要放大，3和4参数表示从哪开始动画，使用方法很简单，这里就不演示了。接下来我们要进入两个稍微复杂点的动画，这两个的方法名相同，都是makeSceneTransitionAnimation。

五、单一的makeSceneTransitionAnimation

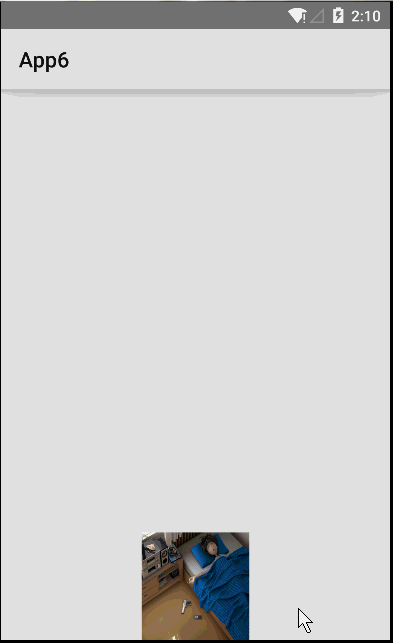

什么是scene？就是场景动画，在这里就体现在两个activity中的某些view协同去完成过度动画，先来看一个效果吧，

从效果中可以看到是两个activity的两个view进行协作的动画，该动画怎么实现呢?其实很简单

private void launch(View view) {
    ActivityOptionsCompat compat =
            ActivityOptionsCompat.makeSceneTransitionAnimation(this,
                    view, getString(R.string.transition));
    ActivityCompat.startActivity(this, new Intent(this,
            Activity2.class), compat.toBundle());
}

 1
2
3
4
5
6
7

 1
2
3
4
5
6
7

相信你已经看到了makeSceneTransitionAnimation方法，前两个参数不用说了，那第三个参数是什么？是这样的？因为要协作动画的两个view在不同的activity中，那我们怎么指定是哪两个view呢？这里Android
给我们提供了一个新xml配置项android:transitionName用来指定哪些view进行写作，例如该demo中第一个activity的布局文件，

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/image"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:scaleType="fitXY"
        android:src="@drawable/show"
        android:transitionName="@string/image" />

</RelativeLayout>

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

看ImageView的android:transitionName属性，我们指定为name是image的string，继续看看第二个activity的布局文件，肯定也有一个transitionName是name为image的string！

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/image"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:layout_alignParentTop="true"
        android:layout_centerHorizontal="true"
        android:scaleType="fitXY"
        android:src="@drawable/show"
        android:transitionName="@string/image" />

</RelativeLayout>

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

果然如此，这样android就知道这两个activity中哪个view进行动画了，因为我们在makeSceneTransitionAnimation
的第三个参数是getString(R.string.transition)。

六、多个view的协作 makeSceneTransitionAnimation

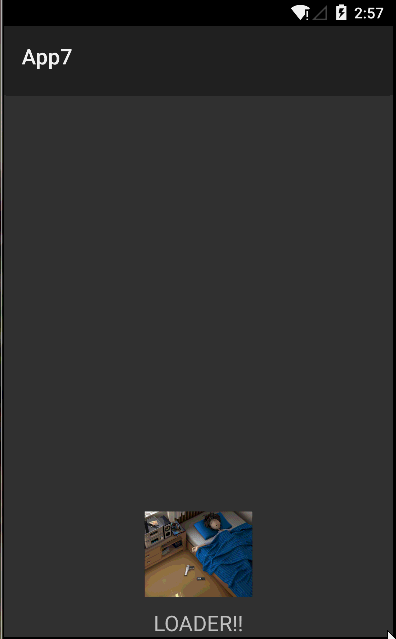

既然能指定一个view来进行协作，那肯定也能指定多个view了，来看看效果，

通过效果图可以看到两个activity参加动画有一个ImageView和一个TextView，那么这种多个view协作的动画怎么实现呢？我们通过代码来了解一下，首先是两个activity的布局文件,第一个activity，

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/text"
        android:textSize="20sp"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"
        android:text="LOADER!!" />

    <ImageView
        android:id="@+id/image"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:layout_above="@id/text"
        android:layout_centerHorizontal="true"
        android:src="@drawable/show"
        android:transitionName="@string/name" />

</RelativeLayout>

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

很简单，我们分别给TextView和ImageView指定了transitionName,再来看看另一个activity的布局文件，肯定也是这样，分别给TextView和ImageView指定transitionName,

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/image"
        android:layout_width="wrap_content"
        android:layout_height="300dp"
        android:layout_alignParentTop="true"
        android:layout_centerHorizontal="true"
        android:src="@drawable/show"
        android:scaleType="fitXY"
        android:transitionName="@string/name" />

    <TextView
        android:id="@+id/text"
        android:textSize="20sp"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/image"
        android:layout_centerHorizontal="true"
        android:text="LOADER!!" />

</RelativeLayout>

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

果然如此，我们就不详细说了，那来看看activity中怎么写代码吧，

private void launch() {
    Pair<View, String> imagePair = Pair.create(mImageView, getString(R.string.image));
    Pair<View, String> textPair = Pair.create(mTextView, getString(R.string.name));

    ActivityOptionsCompat compat = ActivityOptionsCompat
            .makeSceneTransitionAnimation(this, imagePair, textPair);
    ActivityCompat.startActivity(this, new Intent(this, Activity2.class),
            compat.toBundle());
}

 1
2
3
4
5
6
7
8
9

 1
2
3
4
5
6
7
8
9

首先我们通过Pair.create静态方法创建了两个Pair对象，这里有两个泛型，分别指定为View和String类型，create方法接受两个参数，第一个是参与动画的View，第二个是该View上的transitionName,和前面单一协作的类似，我们还是通过makeSceneTransitionAnimation方法创建一个compat,只需要第二个参数是一个Pair类型的可变参数最后同样适用ActivityCompat.startActivity启动新的activity。

代码其实很简单，这里就说这么多，现在思考一个问题，除了第一个我们指定了动画外，其他的我们好像没有机会去指定动画，我们想换一种动画咋办？不要着急，android给我们提供了几种预设的动画方式，它们分别是

change_bounds
change_clip_bounds
change_transition
change_image_transition
change_scroll

这5个东西该怎么样呢？首先我们需要在res目录下新建一个我们以前没见过的目录transition，然后在transition目录里新建xml文件，如果是change_bounds，则代码这么写，

<transitionSet xmlns:android="http://schemas.android.com/apk/res/android">
    <changeBounds />
</transitionSet>

 1
2
3

 1
2
3

如果是change_clip_bounds，则代码这么写，

<transitionSet xmlns:android="http://schemas.android.com/apk/res/android">
    <changeClipBounds />
</transitionSet>

 1
2
3

 1
2
3

其他的类似，大家可以通过下载demo的源码查看，是不是很简单？那我们怎么指定使用这些呢？还在styles.xml文件中配置我们的theme，

<resources>
    <style name="AppTheme" parent="Theme.AppCompat.Light">
        <item name="android:windowContentTransitions">true</item>
        <item name="android:windowAllowEnterTransitionOverlap">true</item>
        <item name="android:windowAllowReturnTransitionOverlap">true</item>
        <item name="android:windowEnterTransition">@android:transition/slide_bottom</item>
        <item name="android:windowExitTransition">@android:transition/slide_bottom</item>
        <item name="android:windowSharedElementEnterTransition">@transition/change_bounds</item>
        <item name="android:windowSharedElementExitTransition">@transition/change_bounds</item>
    </style>
</resources>

 1
2
3
4
5
6
7
8
9
10
11

 1
2
3
4
5
6
7
8
9
10
11

第一个item博客最开始说了，接下来的6个很有规律，我们两个一伙开始说，前两个，指定进入和退出的动画可以重叠，中间两个指定普通进入和退出的transition,这里使用了android预设的两个transition,最后两个指定我们使用sharedElement时的进入和退出动画，这里使用了我们自定义的transition。除此之外，我们还可以指定我们的transition动画的速度插值器和动画时长，

<transitionSet xmlns:android="http://schemas.android.com/apk/res/android">
    <changeBounds
        android:interpolator="@android:interpolator/accelerate_decelerate"
        android:duration="500"/>
</transitionSet>

 1
2
3
4
5

 1
2
3
4
5

这里我们给changeBounds指定了速度插值器是加速度减速度插值，时长为500ms。好了，到这里ActivityOptionCompat就讲解完了，总体来说使用起来还是非常简单的，但是需要的注意的是，虽然是compat，虽然是向下兼容的，但是sharedElement动画还是只能在android 5.0以上才能运行，其他的动画大多数也只能兼容到android 4.0以上，叫compat的是因为我们指定了动画虽然在旧的版本上不能看到效果，但能保证程序不挂。

ok,ok,最后是一些参考资料。

参考资料，戳这里
