AD生成Gerbee的输出文件类型



转载：

原文地址：https://blog.csdn.net/dz093/article/details/103919824



3个NC钻孔输出文件：

DRR:该文件为钻孔报告文件，其内容包括使用的钻头、钻孔尺寸及钻孔数量

TXT:该文件为钻孔机驱动文件，是文本格式文件。

DRL:该文件为钻孔机驱动文件，是二进制格式的文件。

其他说明：

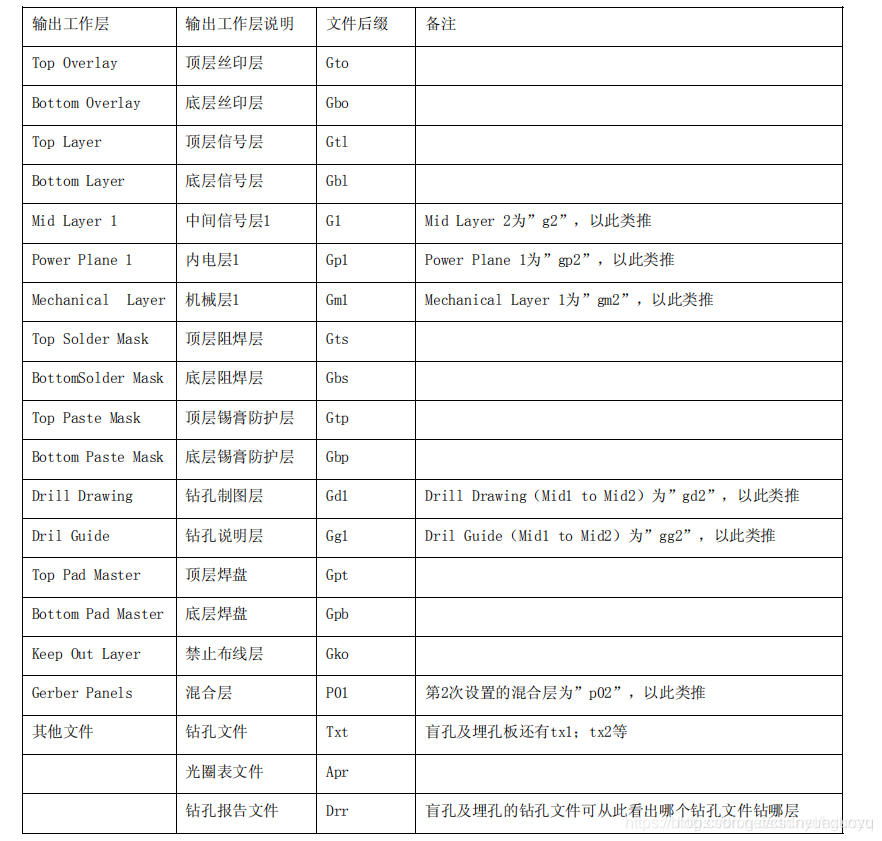

G1, G2, etc.            Mid-layer 1, 2, etc.

GBL                        Bottom Layer

GBO                        Bottom Overlay

GBP                        Bottom Paste Mask

GBS                        Bottom Solder Mask

GD1, GD2, etc.            Drill Drawing

GG1, GG2, etc.            Drill Guide

GKO                        Keep Out Layer

GM1, GM2, etc.            Mechanical Layer 1, 2, etc.

GP1, GP2, etc.            Internal Plane Layer 1, 2, etc.

GPB                        Pad Master Bottom

GPT                        Pad Master Top

GTL                        Top Layer

GTO                        Top Overlay

GTP                        Top Paste Mask

GTS                        Top Solder Mask

P01, P02, etc.            Gerber Panels

APR                        Aperture File (generated when Embedded apertures (RS274X) on the Apertures tab is enabled)

APT                        Aperture File (generated when Embedded apertures (RS274X) on the Apertures tab is not enabled)
