一、简介
和CPU Random MemoryAccesses(随机内存获取)不同,GPU是用平行架构处理大量的并行数据,例如vertex和fragment就是分开计算的。使用GPU并利用这种特性来进行非图形计算被称为GPGPU编程(General Purpose GPU Programming)。大量并行无序数据的少分支逻辑(少if)适合GPGPU,例如粒子间互不影响的粒子系统。GPGPU平台或接口有DirectCompute,OpenCL,CUDA等。

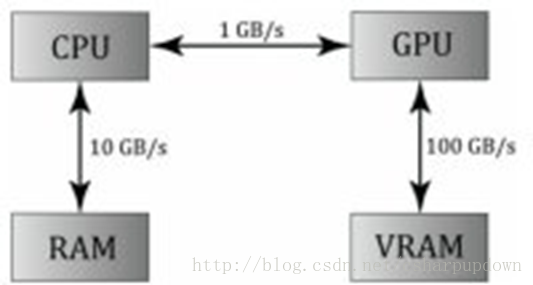

从此图可以看出 CPU和GPU之间的数据传输是瓶颈。故当使用GPGPU时,对Texture的逐像素处理不需要传回CPU,因而速度比较快。
ComputeShader就是这样的可称为GPGPU编程的东西。顾名思义,它是一段shader程序。它有shader的特性,比如是在GPU上运行的,但它又是脱离于正常的渲染管线之外的,即不对渲染结果造成影响。这跟我们普通的shader不同。
这种shader扩展名为.compute,是DX11的HLSL风格的shader,当然,也可以转为GLSL,使其能兼容OpenGL(目前还没测试,只在DX11上测试过)。
ComputeShader目前能运行的图形库包括DX11、DX12、OpenGL4.3+、OpenGLES3.
那么它的好处就是只要是涉及到大量的数学计算,并且是可以并行的没有很多分支的计算,都可以采用ComputeShader。它的缺点就是,如上图所示的,我们需要把数据从CPU传到GPU,然后GPU运算完之后,又从GPU传到CPU,这样的话可能会有点延迟,而且他们之间的传输速率也是一个瓶颈。
不过,如果你真的有大量的计算需求的话,还是不要犹豫地使用ComputeShader,它能带来的性能提升绝对是值得的。
二、使用方法
我们通过一个例子来逐渐地解释ComputeShader的用法。这个例子是在Unity平台下实现的,是计算两个相等大小的Vector3数组相加的结果,得到另一个大小一样的Vector3数组。
我们先贴出ComputeShader的代码:
// Each #kernel tells which function to compile; you canhave many kernels
#pragma kernel CSMain
#define thread_group_x 2
#define thread_group_y 2
#define thread_x 2
#define thread_y 2
RWStructuredBuffer<float3> Result;
RWStructuredBuffer<float3> preVertices;
RWStructuredBuffer<float3> nextVertices;
//单个线程组包含的线程数
[numthreads(2,2,1)]
void CSMain (uint3 id : SV_DispatchThreadID)
{
int index = id.x + (id.y * thread_x * thread_group_x) +(id.z * thread_group_x * thread_group_y * thread_x * thread_y);
Result[index] = preVertices[index] + nextVertices[index];
}
代码行数不多,我们一句句来。
首先第一句,#pragma kernel CSMain 定义了该shader的入口函数。这也是C#文件访问该kernel的接口,下面会提到。当然,一个.compute文件可以包含多个kernel,只需要写多个#pragma kernel xxx即可。但是必须至少包含一个kernel,否则会报编译错误。
接下来的四句#define 宏定义,跟C++没什么两样,至于它们的意思,前面说了,shader都是运行在多线程上的。而这里又多一个线程与线程组的概念。先按字面意思记一下,后面我们细讲。
然后三句RWStructuredBuffer<float3>定义了三个buffer,pre和next是我们要从CPU传进来的,result是在GPU计算好之后,传回到CPU的。RW的意思是Read and Write.这里我们用的类型是float3,因为我们是计算两个Vector3数组的加法。也有很多别的类型可以套上去,就像泛型一样。也可以自定义结构体。比如:
struct MyVector
{
float x;
float y;
float z;
};
RWStructuredBuffer<MyVector> data;
然后在C#端创建一个同等类型的结构体。
[numthreads(2,2,1)] 这句话就比较重要,也能解释了上面的那四句宏定义。我们就来说说这个线程是怎么切分的。
比如我们有16个数据需要进行计算,我们可以将它切分成几种形式。可以分成16*1*1,表示只有一个线程组,该线程组中只有一行共16个线程。
也可以分成2*2*1*2*2*1,这个表示2*2*1个线程组,每个线程组有2*2*1个线程。我们用下图图例来看:
这样的话,总的线程数也有16个。当然,也还可以分成2*2*2*2*1*1,这里就不画图了,用系统自带的画图工具不是很方便。这里我们是以2*2*1*2*2*1为例。
numthreads的意思就是单个线程组中线程数有多少,并且是怎么分割的。它指定的就是上图中右下的格子。那么线程组的分割又是在哪里指定的呢?这是在C#代码里指定的,等下面我们会说它怎么使用。
然后是函数的签名。这里说一下参数uint3 id :SV_DispatchThreadID 。它是指该线程所在的总的线程结构中的索引,还是以上面这个例子来说。如果我们把单个线程组的线程都压缩到这个线程组中,那么就会成为一个4*4的线程方格矩阵。所以id的取值范围就是(0,0,0)~(3,3,0).
这里因为z一直都是0,所以比较好算一点,那么如果一个线程组中的线程数为2*2*2呢,即总的线程数为32呢,这个id又是什么取值范围?
其实id的取值范围为(0,0,0)~(threadx*thread_groupx-1,thready*thread_groupy-1,threadz*thread_groupz-1)其中numthreads指定的就是(threadx,thready,threadz).(thread_groupx,thread_groupy,thread_groupz)是在C#脚本里指定的。
到这里我们就说完了shader的代码。接下来我们开始C#的代码解析:
using UnityEngine;
public class TestCalcMesh:MonoBehaviour
{
public ComputeShader calcMeshShader;
private ComputeBuffer preBuffer;
private ComputeBuffer nextBuffer;
private ComputeBuffer resultBuffer;
public Vector3[] array1;
public Vector3[] array2;
public Vector3[] resultArr;
public int length = 16;
private int kernel;
// Use this for initialization
void Start ()
{
array1 = new Vector3[length];
array2 = new Vector3[length];
resultArr = new Vector3[length];
for (int i = 0; i < length; i++)
{
array1[i] = Vector3.one;
array2[i] = Vector3.one * 2;
}
InitBuffers();
kernel = calcMeshShader.FindKernel("CSMain");
calcMeshShader.SetBuffer(kernel, "preVertices", preBuffer);
calcMeshShader.SetBuffer(kernel, "nextVertices", nextBuffer);
calcMeshShader.SetBuffer(kernel, "Result", resultBuffer);
}
void InitBuffers()
preBuffer = new ComputeBuffer(array1.Length, 12);
preBuffer.SetData(array1);
nextBuffer = new ComputeBuffer(array2.Length, 12);
nextBuffer.SetData(array2);
resultBuffer = new ComputeBuffer(resultArr.Length, 12);
}
// Update is called once per frame
void Update ()
{
if(Input.GetKeyDown(KeyCode.KeypadEnter))
{
calcMeshShader.Dispatch(kernel,2,2,1);
resultBuffer.GetData(resultArr);
//do something with resultArr.
resultBuffer.Release();
}
}
void OnDestroy()
{
preBuffer.Release();
nextBuffer.Release();
}
}
其实C#的代码能说的地方不多,只要用Visual Studio的智能感知就知道大概的意思了。
首先是变量定义部分,定义了一个Compute Shader,还有三个Compute Buffer,Compute Buffer就是在shader计算时传入传出数据的缓存。可以存储任何的数据类型,对应shader中的RWStruceturedBuffer.因为我们没有指定传入传出的类型,所以在初始化这个buffer的时候,我们需要指定stride的值,在这个例子中,stride=12,因为Vector3有3个float值,每个float值是4个字节。所以这里stride的值是指单个类型的字节数。
然后就是ComputeShader.SetBuffer函数,这个其实比较好理解。
比较重要的是ComputeShader.Dispatch函数,它就是指定线程组是如何划分的,即指定(thread_groupx,thread_groupy,thread_groupz)。
最后记得在使用完之后,将Buffer释放掉。
关于ComputeShader的使用方法大概就是这些。当然如果深入下去还有很多的问题,以后待补充。
三、注意事项
1、numthreads的数值是有大小限制的,具体如下表所示:
Compute Shader | Maximum Z | Maximum Threads (X*Y*Z) |
cs_4_x | 1 | 768 |
cs_5_0 | 64 | 1024 |
你可以选中一个ComputeShader,然后点击Show CompiledShader,里面有说明是哪个版本。即是cs_4_x还是cs_5_0.
2、DX和OpenGL是有不同的布局规则的,如果将compute shader自动转换成GLSL的compute shader的话,用的是std430标准。因此如果是用float3数组的话,在DX里是会自动对齐位数的,而在OpenGL里的话,则会强制转成float4.所以就有可能产生兼容的问题,但是标量、二维、四维的数组就不会有这个问题。所以在使用float3数组时,需要注意一下。
3、main函数里,索引不能是常数,会报编译错误。比如
int a = 0;
Result[a] = preVertices[0] +nextVertices[0];
它这样的规则可能是为了线程的安全性,毕竟ComputeShader是多线程的。不能写入一个常数索引里,估计是担心多线程会有数据的冲突问题。
4、Don't use get data in real time! (took me 2months to find the reason, which I can explain another time if you like)
Instead:
Make an array of compute buffers, aminimum of 2: one for read, one for write.
Do a rw structure in compute, filledwith junk data to be overridden in the compute
On the next frame (this is import - Isuggest doing an enum to 'waitforenfoframe' yield )
Lastly copy the Contents of the writebuffer into read.
Then use these cloned buffers withwhatever you need - get data does work on static buffers in this case.
这段话描述的问题,我还没有碰到过,所以还不太清楚,暂且留着。
四、参考网址
大家可以参考以下网站:
1、msdn官网:https://msdn.microsoft.com/en-us/library/windows/desktop/ff471442(v=vs.85).aspx
2、Unity官方文档:https://docs.unity3d.com/Manual/ComputeShaders.html
3、各种博客介绍,会更详细:
http://blog.sina.com.cn/s/blog_471132920102w97k.html
http://kylehalladay.com/blog/tutorial/2014/06/27/Compute-Shaders-Are-Nifty.html
http://www.emersonshaffer.com/blog/2016/5/11/unity3d-compute-shader-introduction-tutorial
4、还有一个GitHub工程,可供参考:
https://github.com/lachlansleight/ComputeShaderTutorial
