贴片电阻、贴片电容规格、封装、尺寸·功率

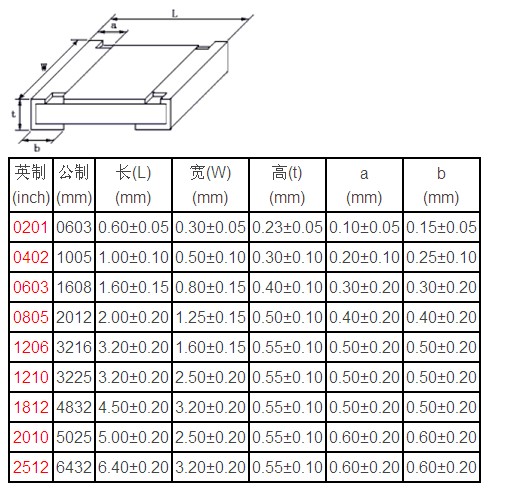

       贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：

    贴片电容和贴片电阻都是一样可以用的,0805,1206等。

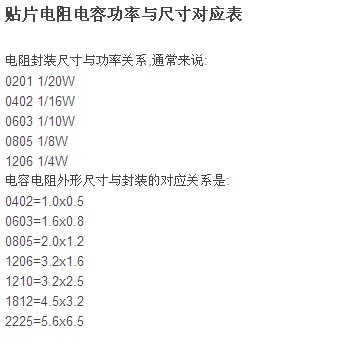

国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT    2、1％精度的命名：RS-05K1002FT R     －表示电阻 S     －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、     1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05    －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K     －表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。 J     －表示精度为5％、F－表示精度为1％。 T     －表示编带包装   1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。 2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm. 3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。   读出四块数据,乘给出数据,相加 贴片电阻的命名 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％， ±5％精度的常规是用三位数来表示例 例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ 为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示 ， 这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ
