最近，我想为制造商创建基于Arduino的低功耗物联网（IoT）设备，其内置传感器可用于将传感器数据从任何位置传输到云，并可能控制恒温器等已连接的设备，灯，门锁和其他家庭自动化产品。 在整个过程中，我了解到创建一个新的IoT设备（从构思到原型再到最终产品）并不像我想象的那么简单，并且没有“准备就绪”的开发设备。 但是，通过弄清楚如何做到这一点，我创建了一种名为Siguino的新产品，这是一种开放源代码的 IoT电路板，我希望它将使其他人可以更轻松，更快地创建自己的IoT产品。

Siguino基于Arduino Pro Mini的低功耗版本，该版本具有板载传感器和天线，并用一块电池供电。 它还利用Sigfox （一种旨在将IoT设备连接到云的低功耗广域网）。

本文介绍了从非常杂乱的电路板（但可以正常工作）的原型到最终的，定制设计的印刷电路板（PCB）的过渡过程，其他人将有望使用该电路板。

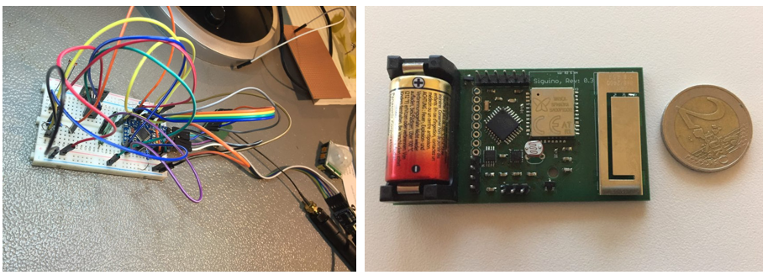

^{原型1与最终原型相比}

1.面包板

在所有优秀制造商项目开始之初 ，我首先准备了一个概念性电路。 这涉及确定您希望设备具有的功能以及将使用的组件。 我希望我的设备能够：

• 低功耗并基于Arduino（例如，使用ATmega328P芯片的Arduino Pro Mini）
• 包括一个Sigfox芯片，以便它可以通过Sigfox网络发送消息。 我选择WiSOL SFMR10芯片有两个原因：
  • 它是仅发送芯片而不是收发器，而且我没有双向通信的计划
  • 有一个可用的DevKit （对面包板和原型制作非常有用）
• 有四个基本传感器：
  • 连接的恒温器的温度（SparkFun DS18B20 ）
  • 所连接灯光的光强度（标准光电管）
  • 用于门打开/关闭的磁性检测“霍尔效应”，例如门是否已打开或打开（DigiKey AH9246-W-7 ）
  • 运动检测可确保设备安全，跌倒检测，周边运动检测等等。   我对跳闸开关，水银开关等进行了试验，但决定使用加速度计（Adafruit LIS3DH ）是制造商的最佳选择，因为它为开发板提供了原生的可能性。 （请注意，此组件的分线板不是低功耗的 ，尽管原始芯片是。）

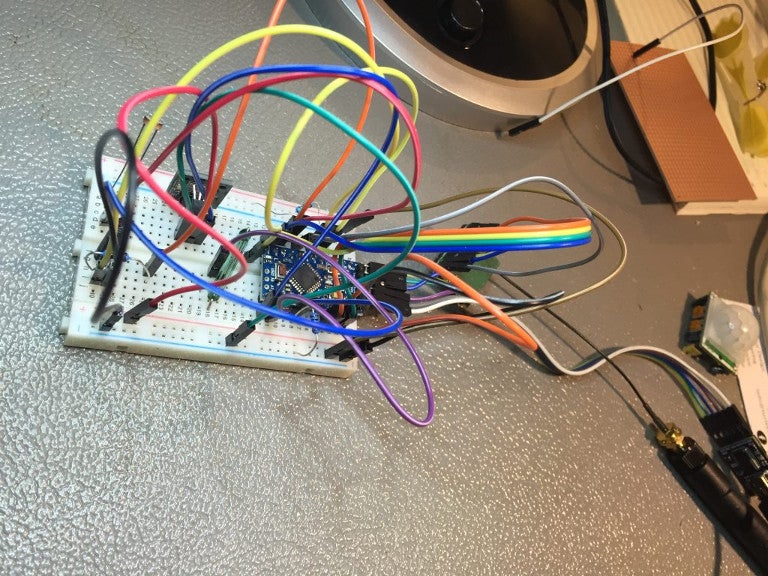

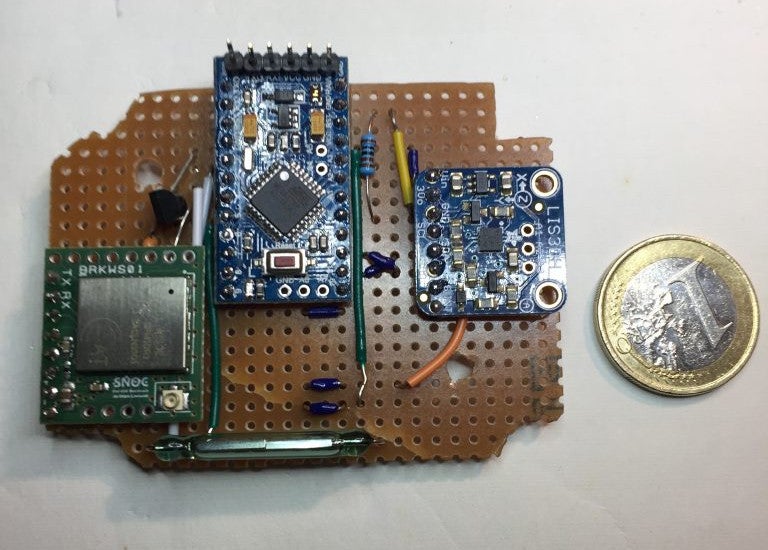

结果是一组相当混乱（但实用！）的组件：

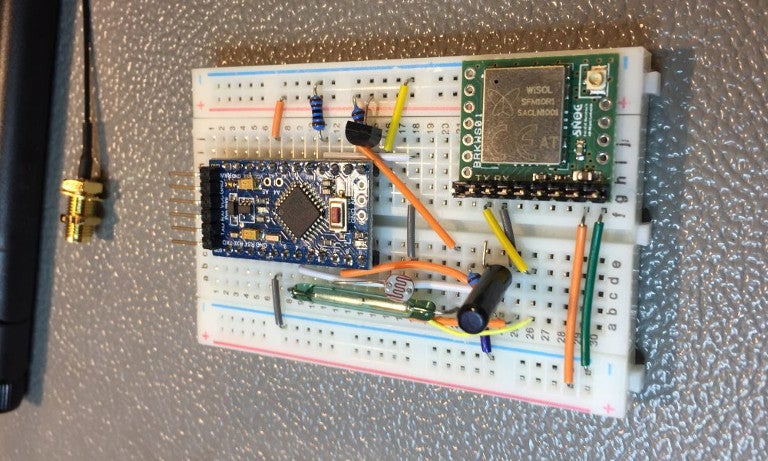

一切正常后，我花了一些时间使用面包板跳线整理出更整齐的版本：

2.编写Arduino代码

下一步是编写基本代码，使面包板设备执行我想要的操作。 其中一些是标准的，并包含在每个组件的现有示例代码中。 例如，使用DS18B20 测量温度的代码如下所示：











     #include <DallasTemperature.h>




#include <OneWire.h>









// Data wire is plugged into port 2 on the Arduino




#define ONE_WIRE_BUS 2




// Setup a oneWire instance to communicate with any OneWire devices (not just Maxim/Dallas temperature ICs)




OneWire oneWire(ONE_WIRE_BUS);




// Pass our oneWire reference to Dallas Temperature.




DallasTemperature temp_sensor(&oneWire);









void setup(){




  Serial.begin(9600);




  temp_sensor.begin();









  Serial.println("DS18B20 Temperature Test\n\n");









  delay(300);//Let system settle









}//end "setup()"









void loop(){









  Serial.print("Requesting temperatures...");




  temp_sensor.requestTemperatures(); // Send the command to get temperatures









  Serial.print("Temperature is: ");




  float temp_reading = temp_sensor.getTempCByIndex(0);




  Serial.println(temp_reading);









  delay(1000);




}// end loop()







有许多第三方库提供了用于Arduino Pro Mini的低功耗使用的选项。 我选择了可​​在GitHub上找到的Rocket Scream库。 家庭自动化社区和Andreas Rohner提供了有关修改Arduino Pro Mini以降低功耗的良好信息。 该项目的样本用法为：











     // **** INCLUDES *****









#include "LowPower.h"









void setup()
