光纤光缆的基础知识大全

简述光纤的组成

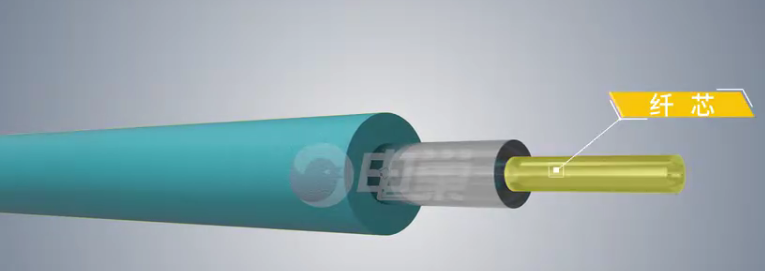

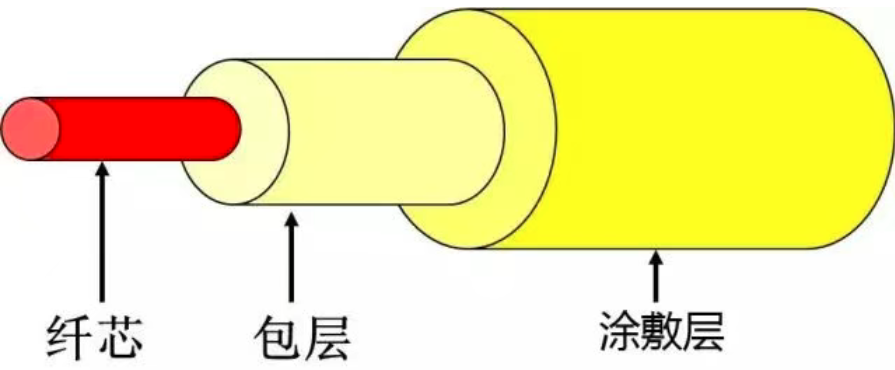

光纤由两个基本部分组成：由透明的光学材料制成的芯和包层、涂敷层。

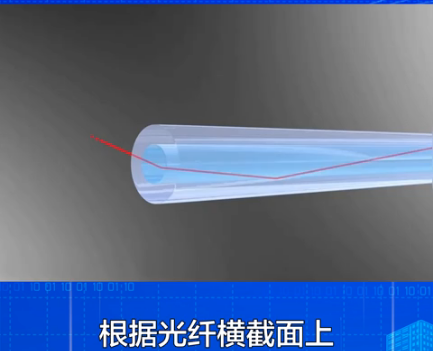

光纤的传输原理

人们造出一种透明度很高、粗细像蜘蛛丝一样的玻璃丝──玻璃纤维，当光线以合适的角度射入玻璃纤维时，光就沿着弯弯曲曲的玻璃纤维前进。由于这种纤维能够用来传输光线，所以称它为光导纤维

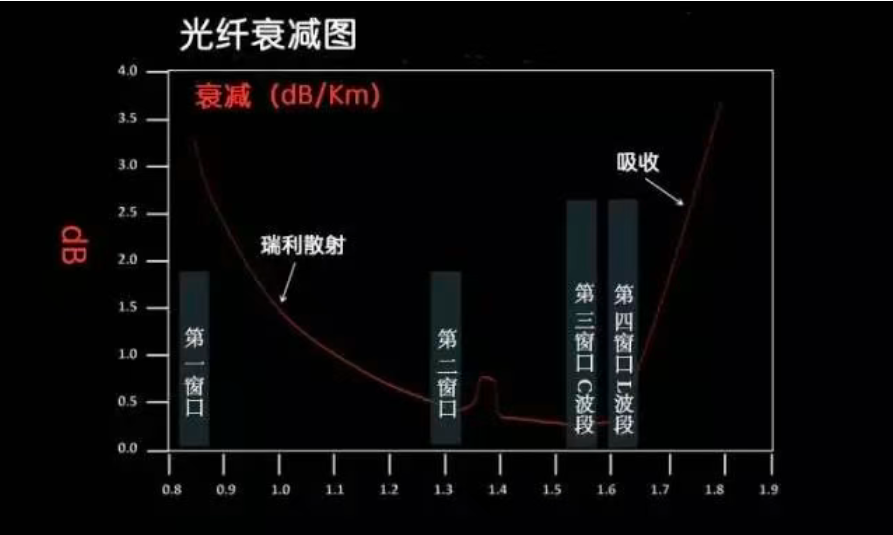

产生光纤衰减的原因有什么？

光纤中光功率沿纵轴逐渐减小。光功率减小与波长有关。光纤链路中，光功率减小主要原因是散射、吸收，以及连接器和熔接接头造成的光功率损耗。衰减的单位为dB。

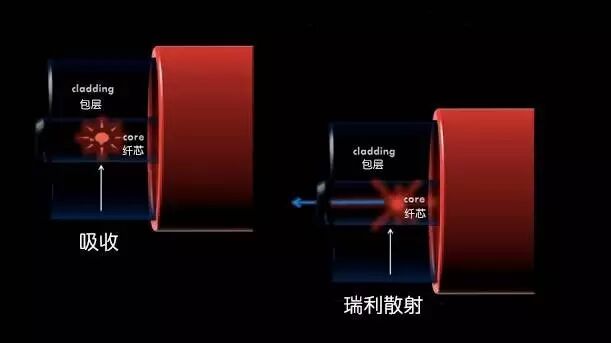

产生原因：使光纤产生衰减的原因很多，主要有：吸收衰减，包括杂质吸收和本征吸收；散射衰减，包括线性散射、非线性散射和结构不完整散射等；其它衰减，包括微弯曲衰减等。其中最主要的是杂质吸收引起衰减。

光纤的带宽与什么有关？

光纤的带宽指的是：在光纤的传递函数中，光功率的幅值比零频率的幅值降低50%或3dB时的调制频率。光纤的带宽近似与其长度成反比，带宽长度的乘积是一常量。

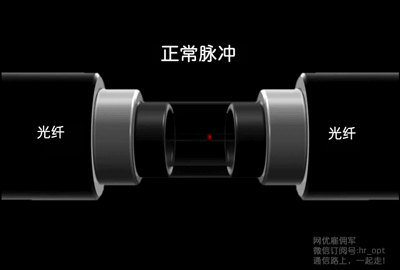

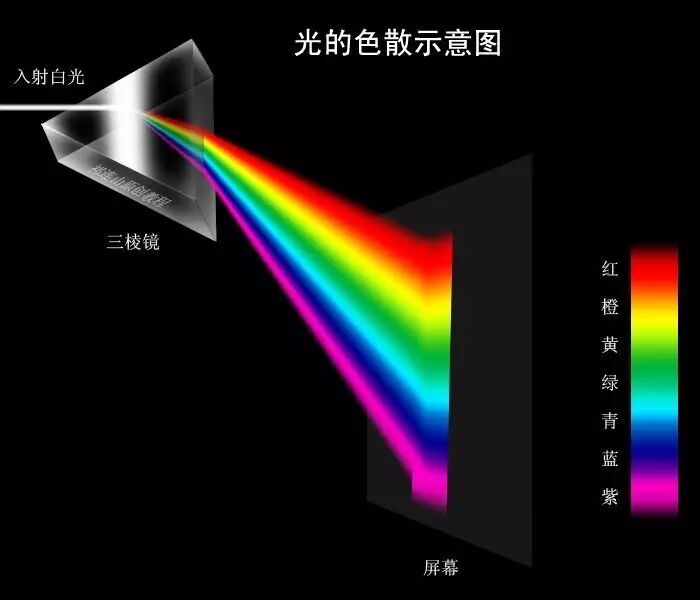

光纤中由光源光谱成分中不同波长的不同群速度所引起的光脉冲展宽的现象。

信号在光纤中传播的色散特性怎样描述？

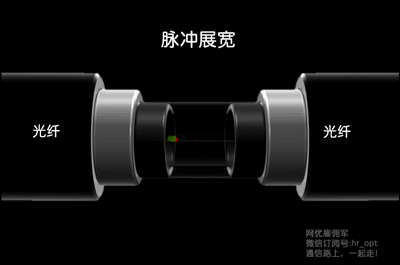

可以用脉冲展宽、光纤的带宽、光纤的色散系数三个物理量来描述。

什么是截止波长？

光纤截止波长是指光纤中某一模式能够传播的最小波长，超过此波长时该模式将无法在光纤中传输。它是单模光纤的一个重要参数，决定了光纤的工作波长范围。

从技术原理来看，光纤截止波长与光纤的折射率分布和芯径尺寸密切相关。当光波长大于截止波长时，光场无法被有效约束在纤芯中，导致该模式截止。对于标准的单模光纤，截止波长通常在1260nm左右


常见光测试仪表中的“1310nm”或“1550nm”指的是什么？

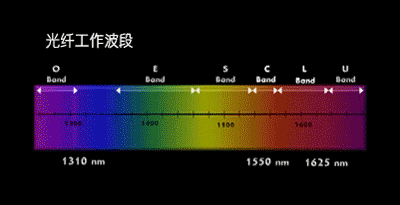

指的是光信号的波长。光纤通信使用的波长范围处于近红外区，波长在800nm～1700nm之间。常将其分为短波长波段和长波长波段，前者指850nm波长，后者指1310nm和1550nm。光纤通信工作波长在于近红外区，波段有： O波段：1260nm到1310nmE波段：1360nm到1460nmS波段：1460nm到1530nmC波段：1535nm到1565nmL波段：1565nm到1625nmU波段：1640nm到1675nm

单模光纤通常工作在1310nm、1550nm和1625nm。

在目前商用光纤中，什么波长的光具有最小色散？什么波长的光具有具有最小损耗？
1310nm波长的光具有最小色散，1550nm波长的光具有最小损耗。

根据光纤中传输光波模式的不同，光纤如何分类？

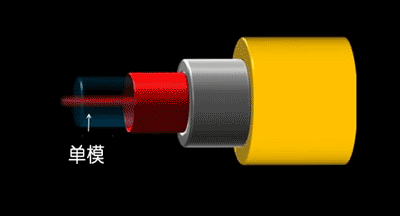

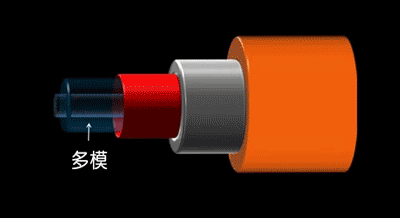

可分为单模光纤和多模光纤。单模光纤芯径约在1～10μm之间，在给定的工作波长上，只传输单一基模，适于大容量长距离通信系统。多模光纤能传输多个模式的光波，芯径约在50～60μm之间，传输性能比单模光纤差

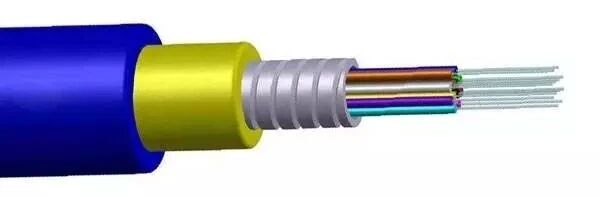

光缆主要由什么组成？

主要由：纤芯、光纤油膏、护套材料、PBT（聚对苯二甲酸丁二醇酯）等材料组成。

光缆的铠装是指什么？

是指在特殊用途的光缆中（如海底光缆等）所使用的保护元件（通常为钢丝或钢带）。铠装都附在光缆的内护套上。

光纤连接器有两个最基本的性能参数，分别是什么？

光纤连接器俗称活接头。对于单纤连接器光性能方面的要求，重点是在介入损耗和回波损耗这两个最基本的性能参数上。

常用的光纤连接器有几类？

按照不同的分类方法，光纤连接器可以分为不同的种类，按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各种型式；

按连接器的插针端面可分为FC、PC（UPC）和APC。

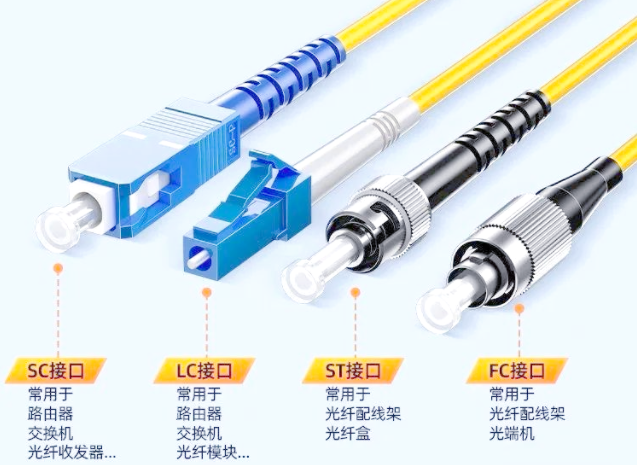

常用的光纤连接器：FC／PC型光纤连接器、SC型光纤连接器，LC型光纤连接器。

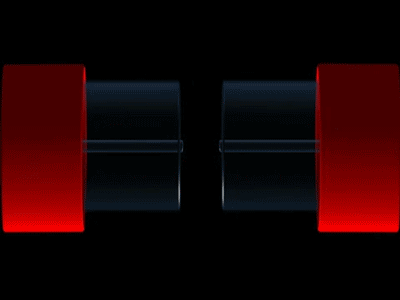

光纤熔接图示

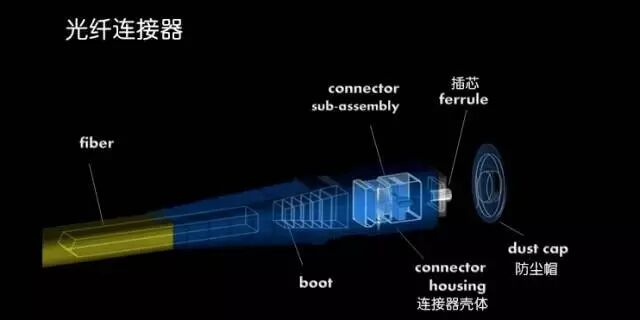

光纤连接器

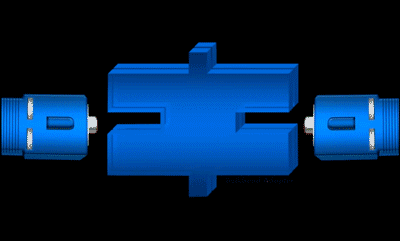

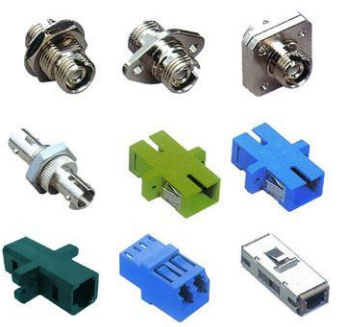

适配器

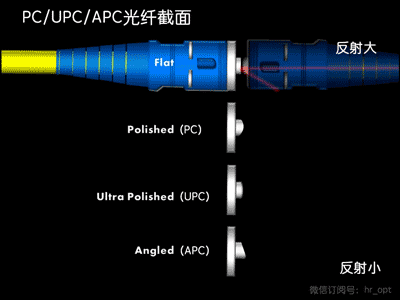

PC/UPC/APC光纤截面光纤接头的截面应该分为PC、UPC、APC。PC和UPC为光纤微球型端面是与陶瓷体的端面是平行的，工业标准的回波损耗分别为-35dB和-50dB。APC截面8度倾斜角，为了减少反射，工业标准的回波损耗为-60dB。

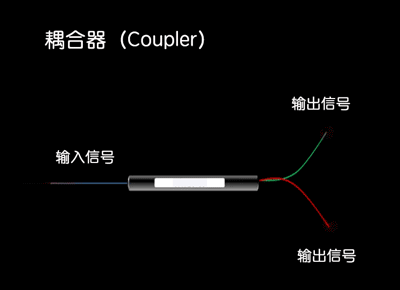

光耦合器光纤耦合器（Coupler）又称分路器（Splitter），是将光信号从一条光纤中分至多条光纤中的元件。

耦合器是双向无源器件，基本形式有树型、星型。

光纤接头
