引言

RS485总线是一种广泛应用于工业通信领域的串行通信标准，以其可靠性和适应性而著称。该标准支持长距离数据传输和多点网络配置，适用于噪声干扰强烈的环境。本文将从RS485的定义入手，逐步探讨其工作原理、优势、应用场景以及实用技巧，旨在为专业人士提供全面而精确的参考。

RS485的定义与基本原理

RS485，全称为Recommended Standard 485，是由电子工业协会（EIA）制定的电气接口标准，用于定义串行通信的物理层和电气特性。它采用差分信号传输模式，通过一对平衡传输线（通常称为A线和B线）实现数据交换。这种差分方法使得信号在传输过程中对噪声具有较高的容忍度，因为接收端仅关注两条线之间的电压差，而非绝对电压值。

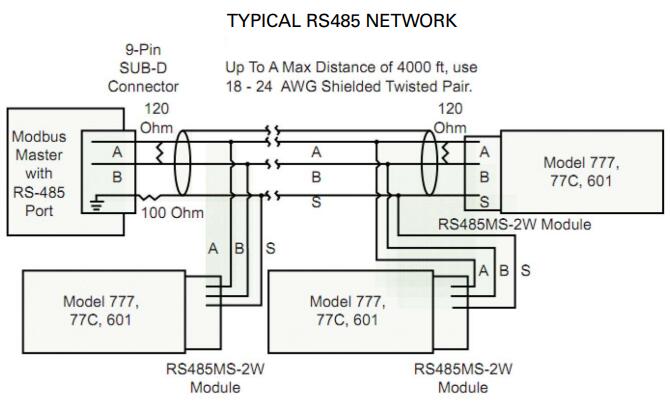

在基本原理上，RS485支持半双工或全双工通信模式，其中半双工模式更为常见，即同一对线缆交替用于发送和接收数据。该标准允许数据传输速率高达10 Mbps，传输距离可达1200米（约4000英尺），但实际速率与距离呈反比关系。例如，在100 kbps速率下，距离可扩展至4000英尺。 RS485网络可连接多达32个设备（节点），通过主从架构或多主配置实现多点通信。

RS485的优势与缺点

RS485的主要优势在于其对电气噪声的耐受性、长距离传输能力以及多设备支持。这些特性使其在工业环境中表现出色，例如工厂自动化和建筑管理系统中。相比其他串行协议如RS232，RS485的差分信号提供了更高的可靠性和抗干扰能力。此外，它支持简单的布线和低成本实现，适用于预算有限的项目。

然而，RS485也存在某些缺点。首先，它不支持热插拔操作，需要在断电状态下连接设备以避免损坏。其次，在多节点网络中，必须仔细管理总线冲突和终端匹配，以防止信号反射导致数据错误。最后，该标准不定义协议层，因此需要结合如Modbus等上层协议来实现完整通信。

RS485的应用场景

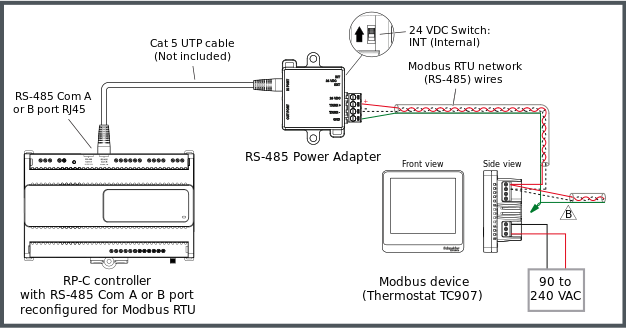

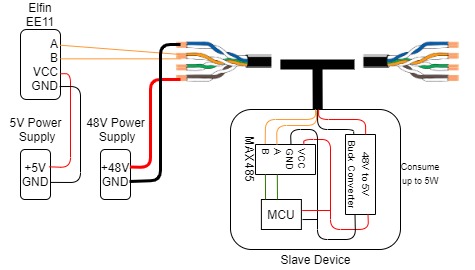

RS485广泛应用于工业控制、楼宇自动化、仪器仪表和交通系统等领域。例如，在工厂环境中，它常用于连接传感器、执行器和控制器，实现实时数据采集和远程监控。在楼宇管理系统中，RS485支持多设备网络，用于照明、HVAC（加热、通风和空调）控制以及安全监控。此外，它在Modbus协议下的应用尤为突出，常用于能源管理和过程控制。

其他典型场景包括交通信号系统、医疗设备网络和环境监测站。这些应用利用RS485的长距离和噪声耐受性，确保在恶劣条件下稳定运行。
