如何用数字电路软件digital实现带en开关的D锁存器

D锁存器文件下载地址：

https://download.csdn.net/download/dashuchengtian/90190201

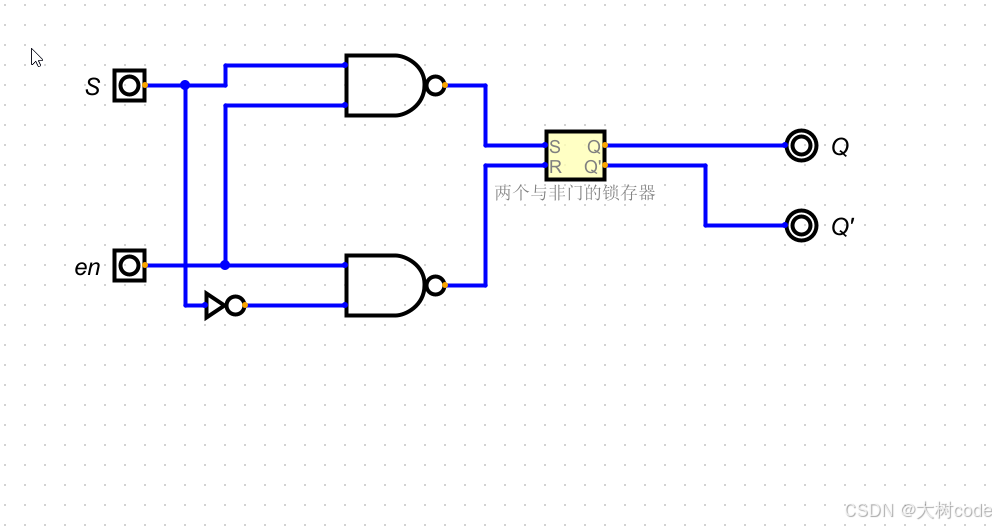

打开digital之后，按照如下组件进行拼接：

en输入端相当于一个开关，当开关开启之后，输入端S是置位和复位的同一个输入口，当S端为1的时候，那么就是置位，Q输出端就为1，当S端为0的时候，就相当于复位，Q端输出为0，这样的锁存器叫做带en开关的D锁存器。

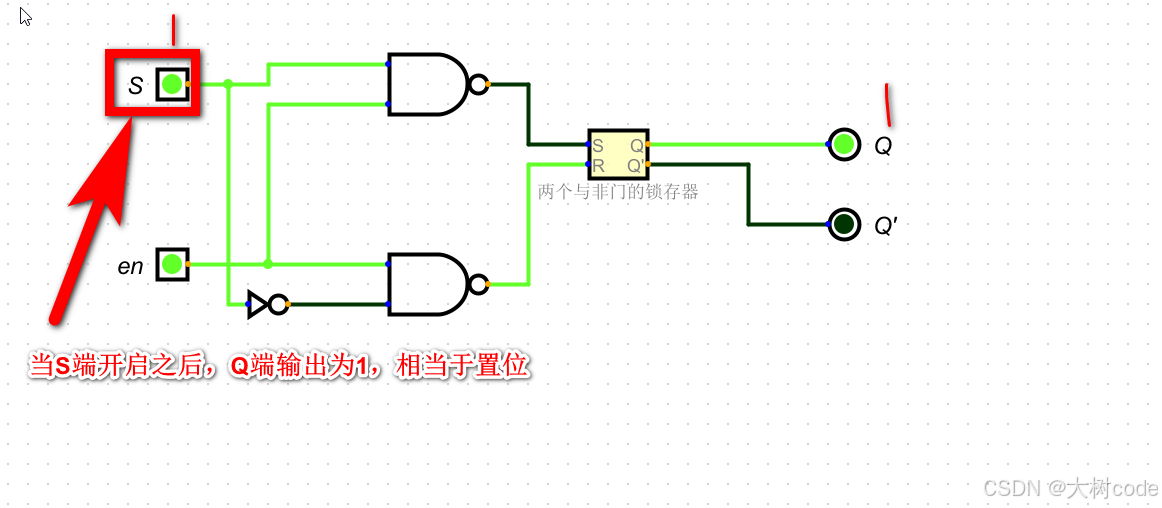

运行结果如下：

只要将en关闭，也就是将en输入为0的时候，不管你再S端如何变换输入，Q端的输出总是保持不变，这样就把数据存进去了，但这样也存在一个问题，当en开启的时候，S端变化输入内容，Q端也是跟着变化的，这样就不能实现在某一个时刻存储数据的功能，注意是某一个时刻，也就是相当于电平从0变化到1的过程，或者从1变化到0的过程。
