CAMWorks外螺纹车削加工

摘要

本文主要介绍使用CAMWorks生成用于车削螺纹加工的G代码，然后修改车削操作相关选项生成固定循环代码。

关键字：CAMWorks,车削螺纹，固定循环

1. 车削特征设置

CAMWorks车削的机床定义和铣削机床的类似，不同的是只可能会有副轴设置，本文不做赘述，直接进行定义毛坯后的车削设置。图1所示为车削使用的毛坯，采用的是圆条形毛坯，棒料参数均为默认。

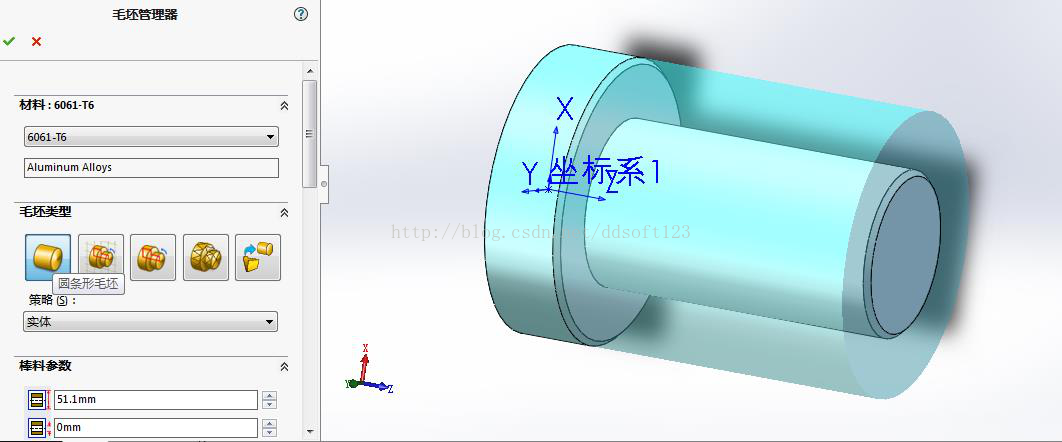

图1 车削 使用的毛坯

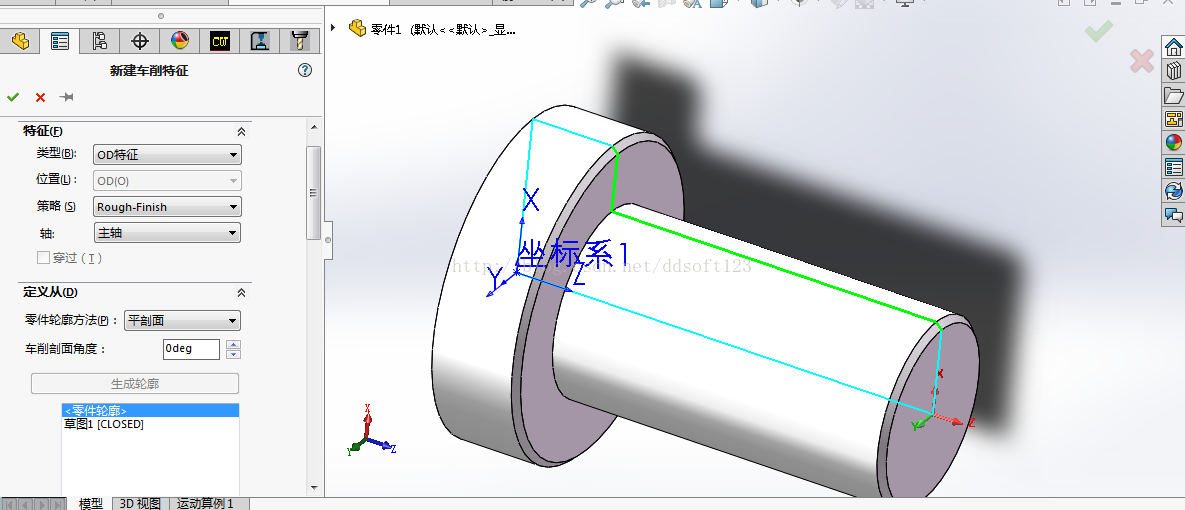

 图2 外圆特征

右击 在CAMWorks 特征 树中的车削设置并选择车削特征， 图2 中选择类型 OD 特征（外圆 特征 ），策略 使用粗车- 精 车 （Rough-Finish ）， 选用 零件轮廓 ， 绿色线条 是 选定 要 车削的轮廓 作 为车削 特征。 图3 为设置 的螺纹 特征 ， 策略 选择螺纹(Thread), 选用草图1 轮廓 ，绿色线条为要车削的特征 ，完成 后 右击OD 特征 2 （ Thread ） 选择 参数修改螺纹参数 如图4 所示 。 完成 后 直接 生成操作操作 计划，车削 操作的相关参数 根据 自己实际 情况 进行 设置 ， 本文只 进行车削螺纹 参数 设置 ， 其它参数 均 使用默认，不做修改 。

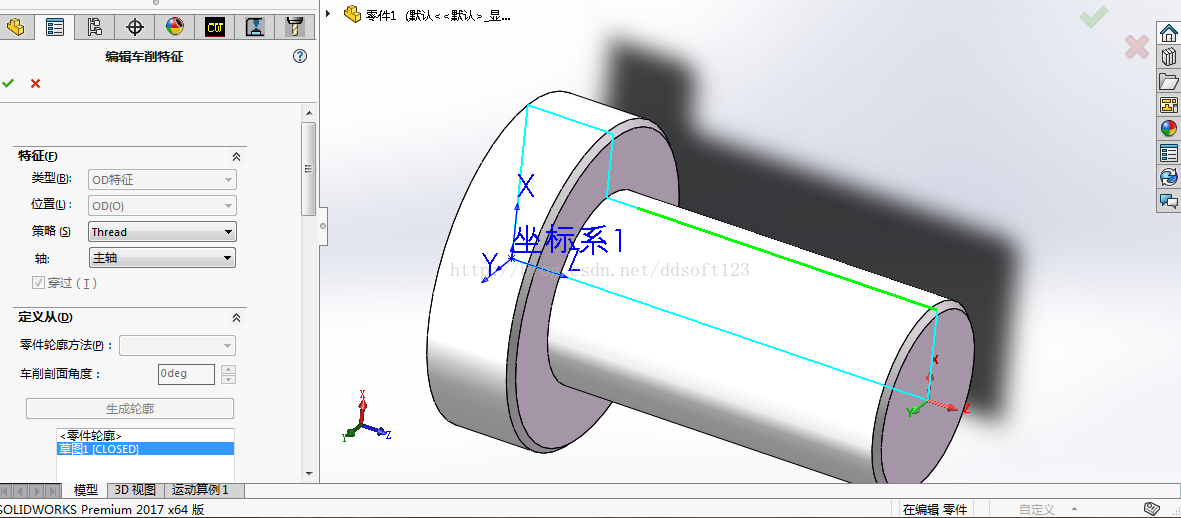

图3 螺纹 特征

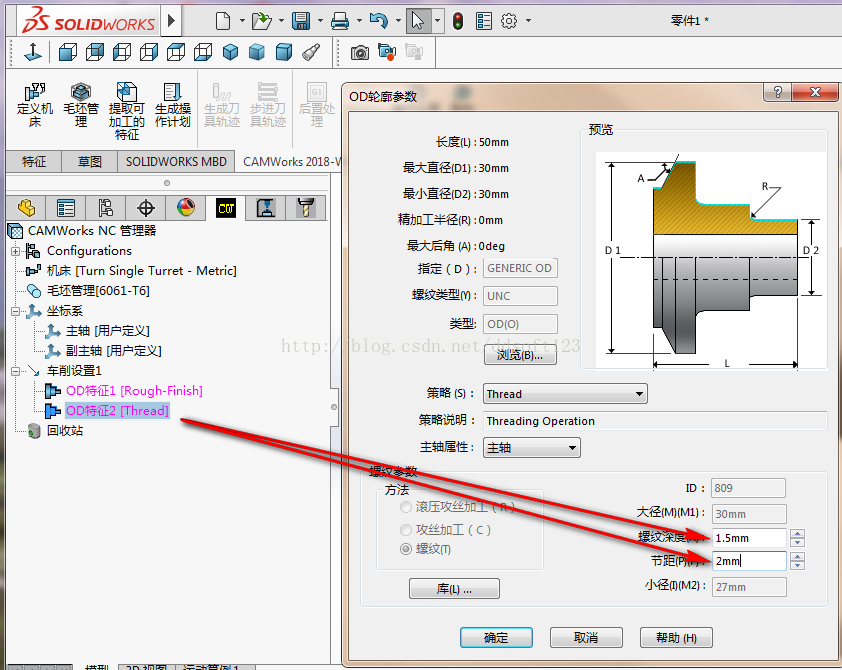

图4 修改螺纹参数

2. 刀路生成及模拟

右击在CAMWorks操作树中的车削设置选择生成刀路轨迹或者在CAMWorks工具条中单击生成刀路轨迹，然后进行刀路模拟。模拟结果如图5所示。

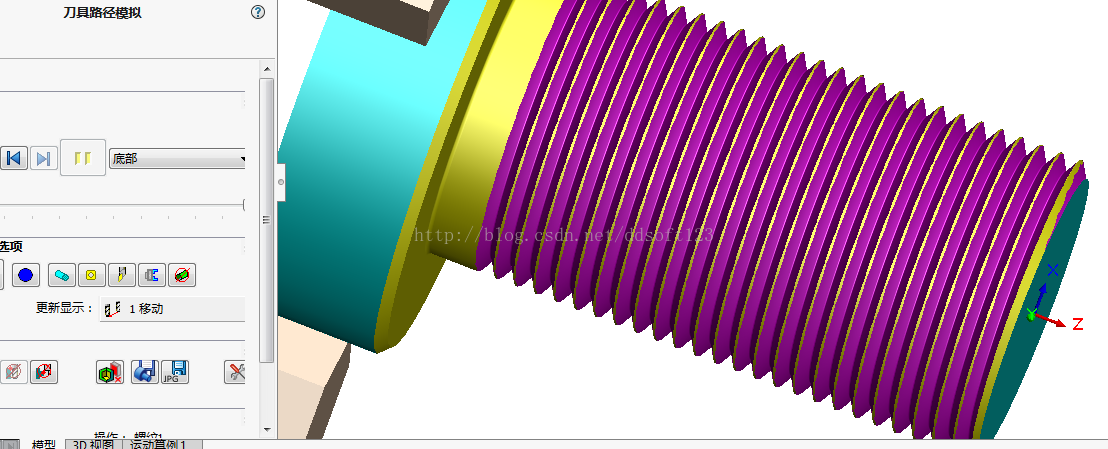

图 5  模拟结果

3. 后处理和固定循环

模拟完成后进行后置处理，得到G代码如图6中a所示无固定循环。在CAMWorks操作树分别双击粗车1和螺纹进入操作参数设置界面，然后分别勾选对应粗车和螺纹标签下的固定循环输出，如图7修改固定循环输出所示，完成后确定退出并重新生成刀路轨迹后，进行后置处理，得到的G代码如图6中的b固定循环所示，比较可以发现使用固定循环输出后生成的G代码使用了G71（N8）外圆粗车循环指令和G92(N42)螺纹切削循环指令，且代码行数减少一半。

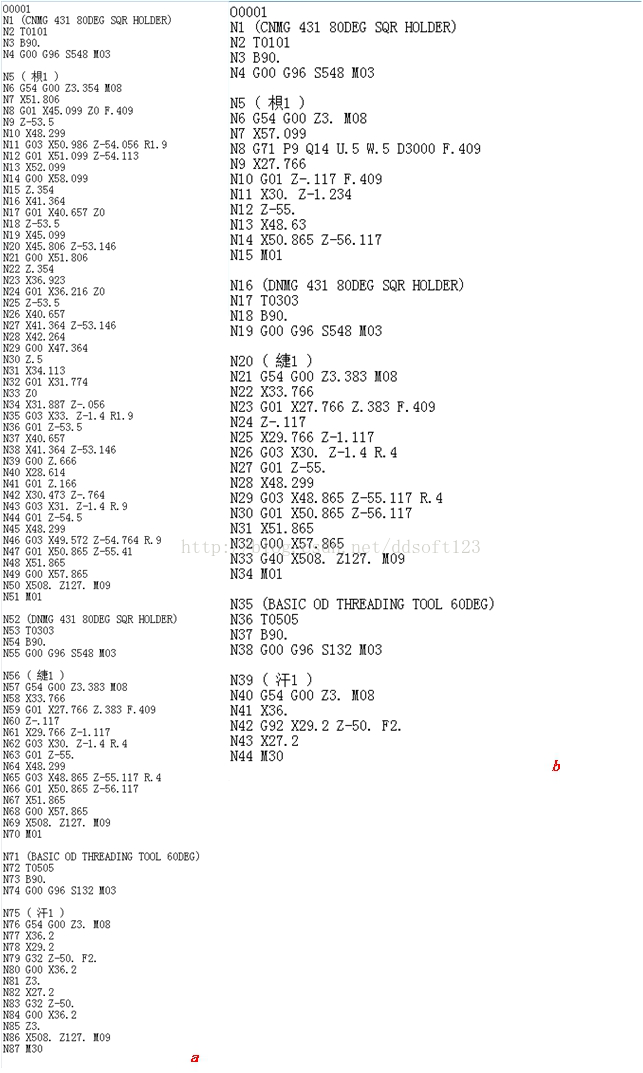

图6  后置 处理得到的NC 代码

a. 无固定循环  b.固定循环

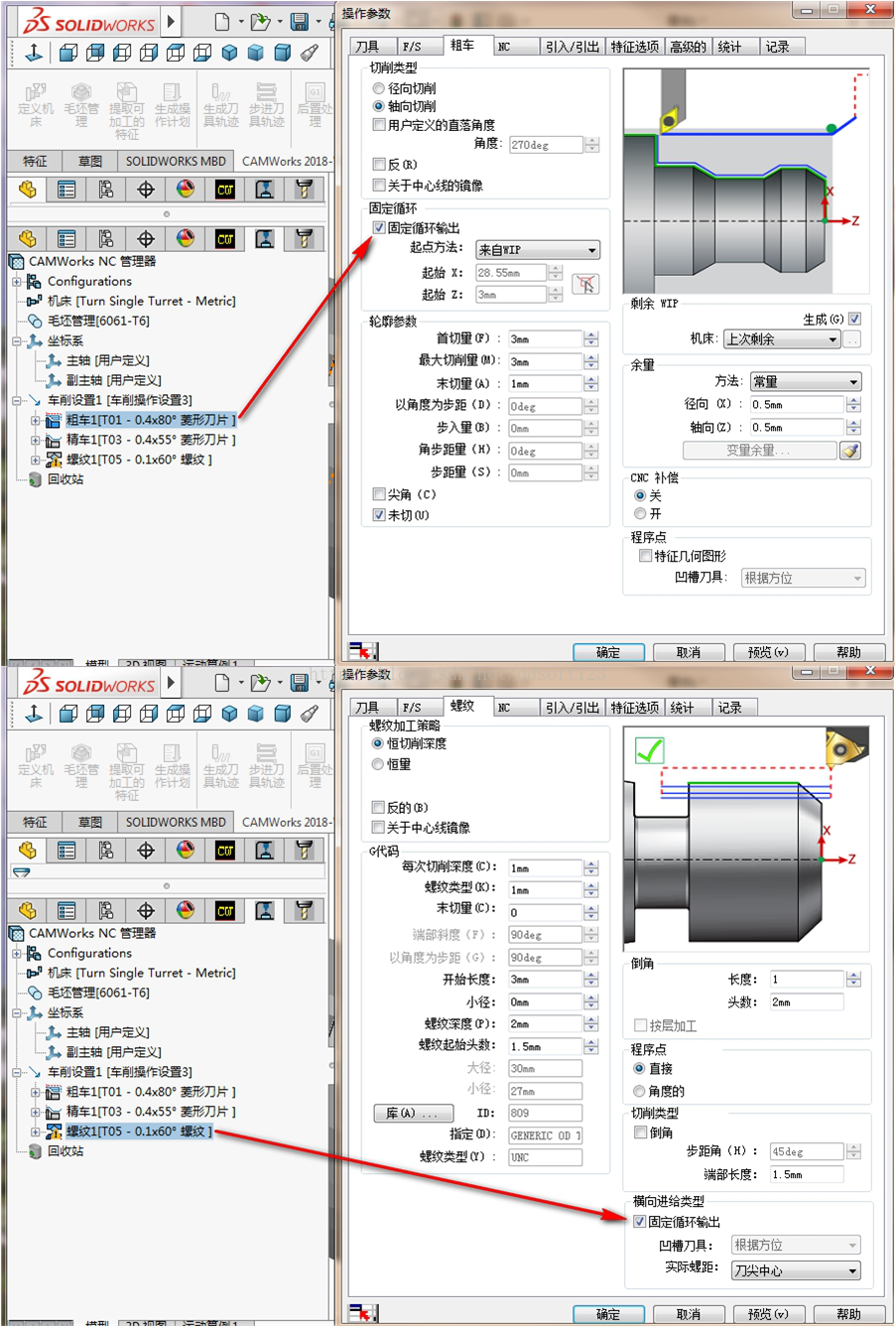

图 7 修改 固定 循环
