PLDM系统文件状态图标概述

PLDM系统中分为项目大类、项目、工作组、文件等各级节 点。对于参与流

程的数据节点，其右下角标将为用户提供不同的状态提示。



1. 文件节点右下角标说明

图标	形状色彩说明	含义
	白勾品红色圆中	您（当前登录用户）具有拥有权
	白勾蓝绿色圆中	该文件已被其他人拥有
	白线穿过蓝色圆	本地是新文件
	小钥匙	拥有权
	红色锁	只读
	绿色锁	被其它用户设为只读状态
	绿色勾	该文件已走完流程为冻结版本，如需删除必须进行还原处理



2、 SolidWorks图纸在PDM系统中的显示图标示例

图标	形状色彩说明	含义
	图标上无标记	文件不属于任何一位设计者
	有品红色圆	当前登录用户已获得文件的拥有权
	有蓝色圆	其他用户具有文件拥有权
	有红色锁	文件处于锁定状态，锁定者为当前用户，其他用户不能修改
	有蓝色锁	文件处于锁定状态，锁定者为其他用户，不能修改
	有快捷图标	借用另一项目中的文档状态
	红色圆快捷图标	借用另一项目文档，且当前登录用户对文档有拥有权
	蓝色圆快捷图标	借用另一项目文档，且其他用户对文档有拥有权
	红色锁快捷图标	借用另一项目文档，且当前登录用户对该文档进行了锁定
	蓝色锁快捷图标	借用另一项目文档，且其他用户对该文档进行了锁定

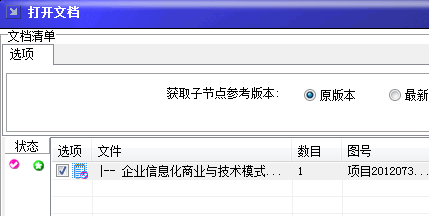

3、 打开/保存文档时图标说明





图标	形状色彩说明	含义
	白色向上箭头在绿色圆中	本地文件是在文件服务器最新版本基础上进行修改的新版本
	白色向下箭头在红色圆中	本地文件版本比文件服务器最新版本低
	白色等号在灰色圆中	本地文件和服务端文件最新版本相同
	白色星号在绿色圆中	本地文件不存在
	感叹号在黄色三角形中	本地文件和服务端文件无法比较

4、 CAD中的PLDM集成工具栏

图标	形状色彩说明	含义
	文件夹绿色箭头	打开文件
	软盘图标	保存并上传文件
	蓝色钥匙	注销，退出PLDM系统
	叠层折页	插入零件
	叠层软盘	打包上传文件

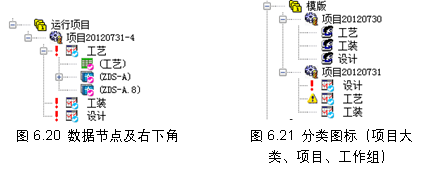

5、 项目图标（如图6.21所示）说明在PLDM系统中，具有项目管理权限人可以新建项目，同时可以确定项目的流程，分配项目组、组的成员及组成员的流程权限。只有项目中的成员，且拥有设计权限，才能将设计图文档保存在项目下。只有项目相关的人员才能在结构树中浏览到该项目的节点。反之，不在该项目下的人员，在结构树中就看不到该项目的节点。

图标	形状色彩说明	含义
	黄色警告项目图标	该项目已进入项目的预警期
	黄色警告工作组图标	该项目下的工作组任务已进入预警期
	红色感叹项目图标	该项目已超过计划完成时间
	红色感叹工作组图标	该项目下的工作组任务已超过计划完成时间
