【ArcGIS】生成饮用水源保护区分析范围

问题描述

（1）利用Buffer工具生成分析范围；
（2）通过叠置分析形成分区单元（一级区、二级区、区外500米范围、区外500-1000m范围）；
（3）通过merge、erase等操作处理重叠图斑及孔隙、细缝。

软件及数据

软件：

ArcGIS 10.8

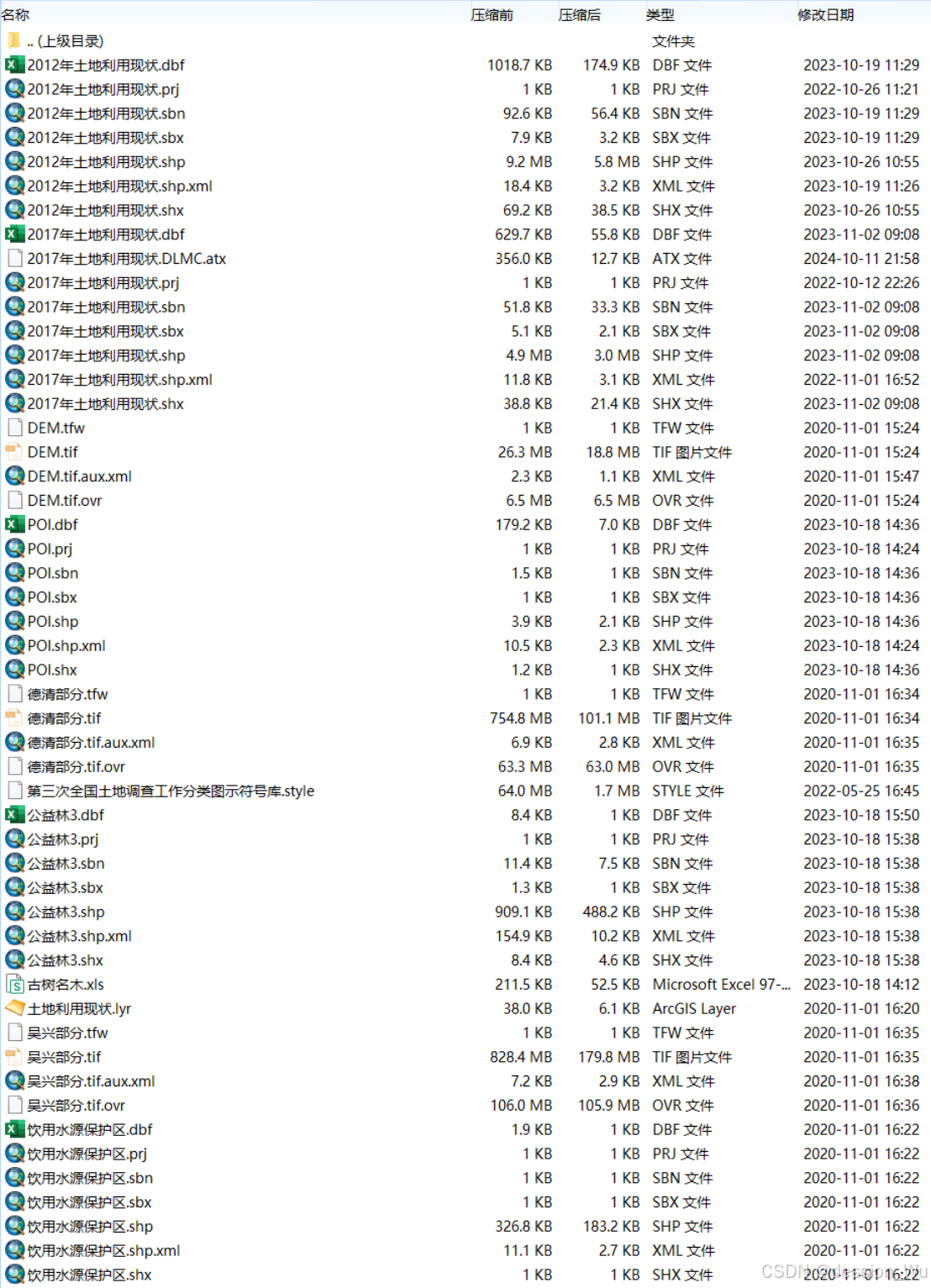

案例数据：

操作步骤

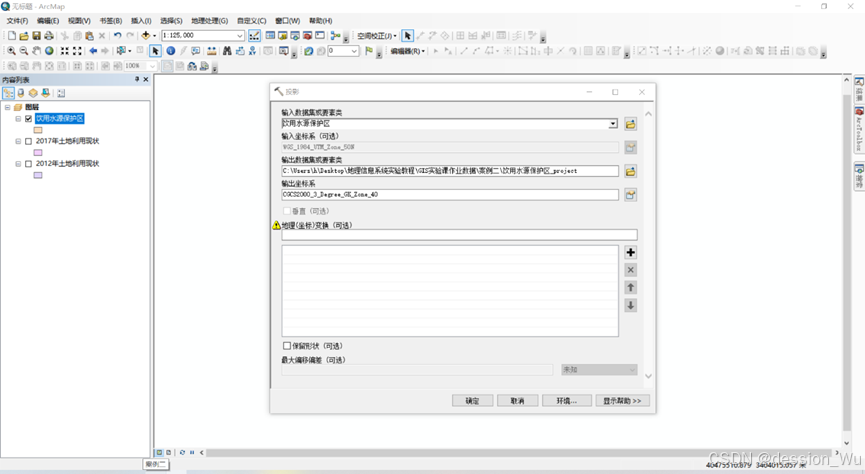

首先，导入“饮用水源保护区.shp”文件，提示地理参考坐标系不匹配，所以先进行投影转换，将投影坐标系统一为“CGCS2000_3_Degree_GK_Zone_40”。

下面进行饮用水源保护区分析范围生成：

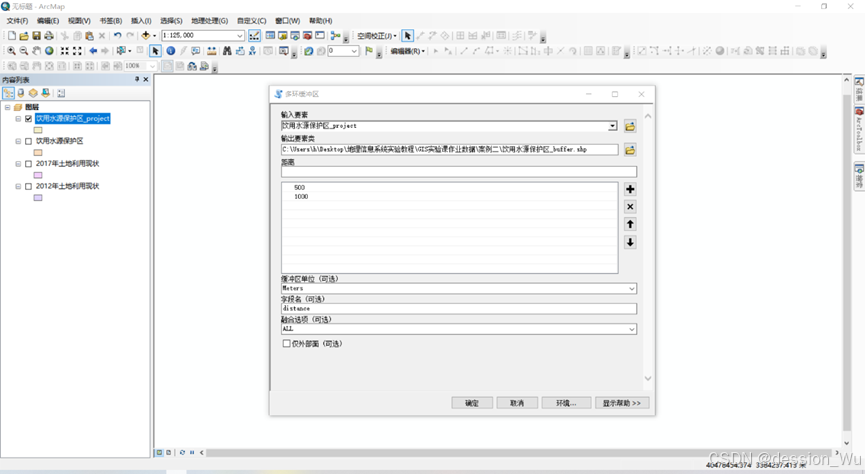

1) 缓冲区生成： 打开搜索工具栏，点击“多环缓冲区”，将“饮用水源保护区_project”作为输入要素，输入距离“500”“1000”，单位定为“米”，生成后修改缓冲区颜色与边框；

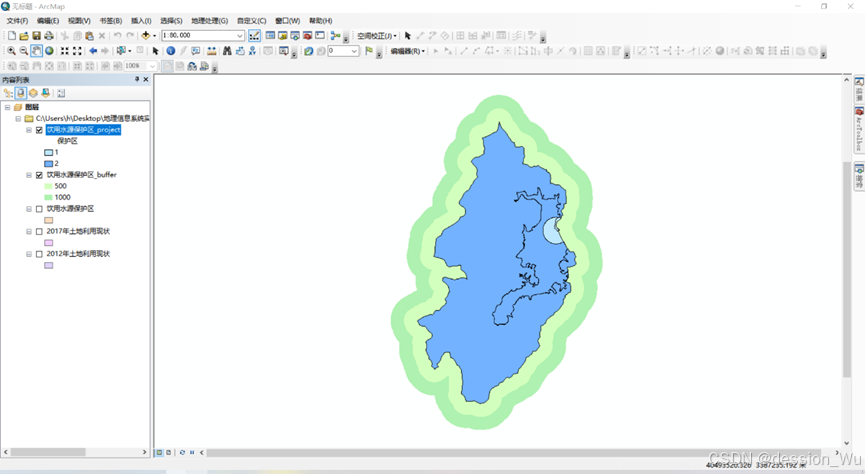

2) 一二级分区生成： 打开“饮用水源保护区_project”文件属性表，在“符号系统”中选择按类别显示，调整一二级区颜色并生成；

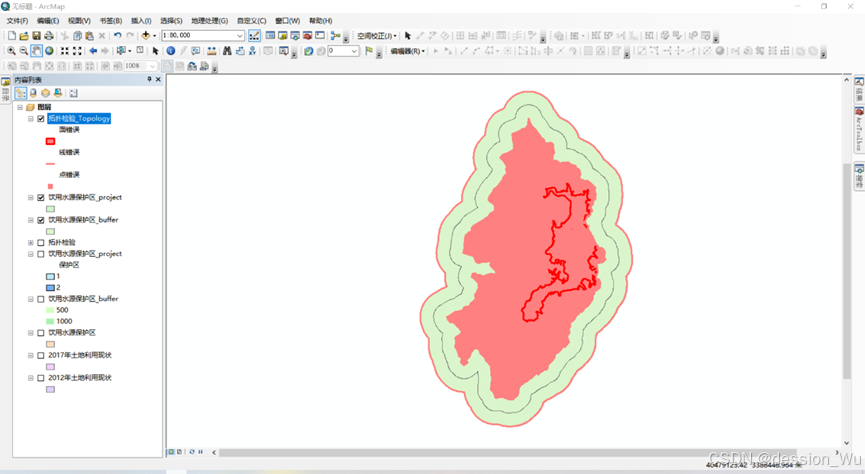

3) 拓扑检验重叠、空隙： 找到默认地理数据库（一般名为“Default.gdb”），新建个人地理数据库，然后创建要素数据集，导入要进行检验的要素。接着新建拓扑关系，按照要求建立规则，生成完毕后将拓扑文件拖入图层；

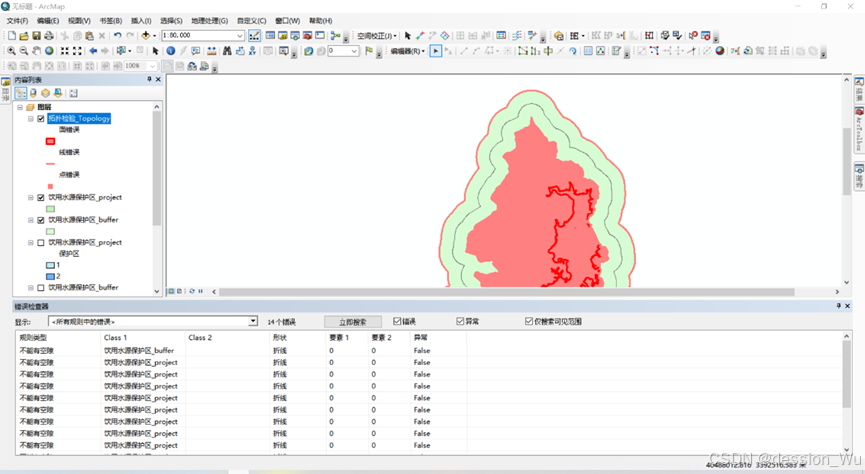

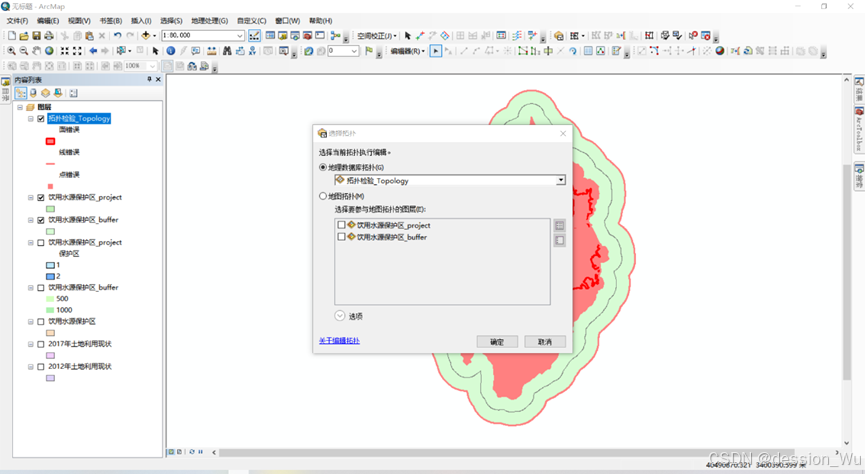

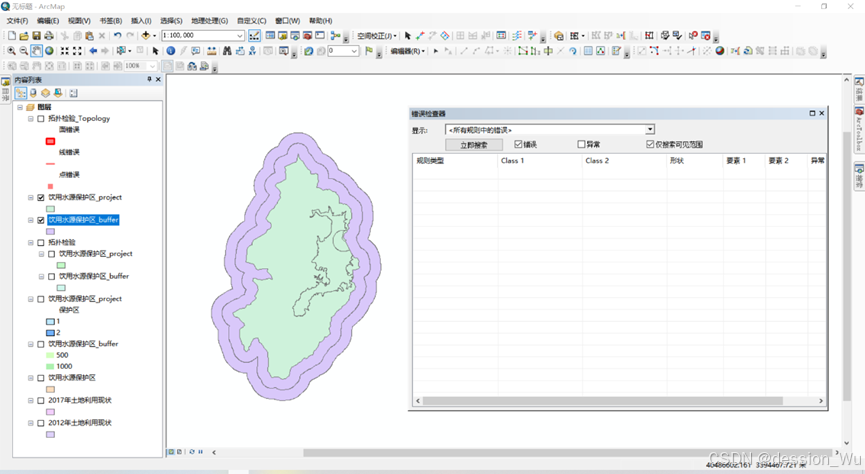

4) 重叠、空隙调整： 由拓扑检验结果显示可知，图层存在重叠与空隙问题。对拖入图层的拓扑文件进行编辑，从工具栏中选中“拓扑”工具，选择之前建立的拓扑检验关系，打开错误检查器，搜索显示出错误的个数及类型，右键点击所显示错误，以“创建要素”“合并”等方式对其进行修复，修复完成后再次进行错误检查，错误数降为0。

（需注意的是，在进行拓扑检查时，可能由于设置容差过大等原因导致软件修正错误时出现问题，需要加以辨别。）
