AutoSAR系列之基础篇 4.3-BSW之Dcm（一）

文章目录

一、序言

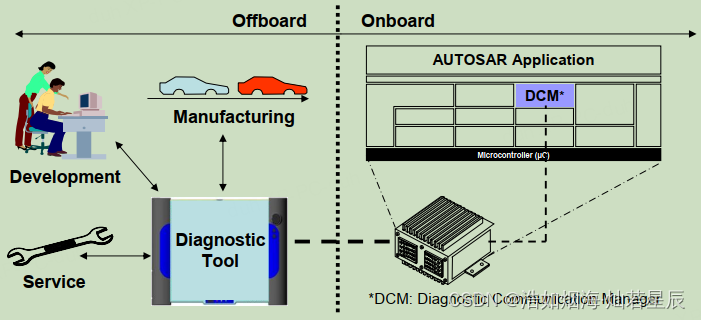

诊断通信管理（Diagnostic Communication Manager, DCM）作为AutoSAR软件架构中重要的诊断功能模块，确保诊断数据流以及管理诊断状态，主要是诊断会话以及安全状态。此外，DCM模块检查是否支持某一个诊断服务请求并且是否这个服务可以被执行在当前的诊断会话下面根据诊断状态。

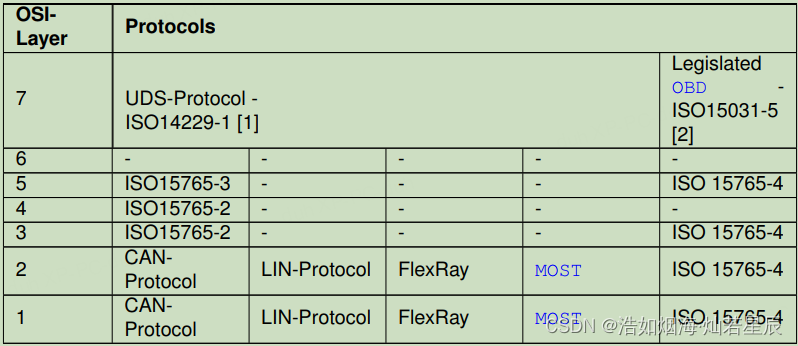

1.1 诊断协议和OSI分层

与DCM模块相关的标准主要有：

  • ISO 14229（UDS，DCM的主要标准）
  • ISO 15031(ISO 15031 (1-7))
  • SAE J1979(OBD，与OBD相关的$01 -$0A服务)
    在这里插入图片描述
