云计算openstack——高可以负载均衡（14）

一、云平台概要

1、本openstack云平台使用开源软件Openstack Ocata版……



2、OpenStack 部署环境中，各节点可以分为几类：

    Cloud Controller Node （云控制节点）：安装各种 API 服务和内部工作组件（worker process）。同时，往往将共享的 DB 和 MQ 安装在该节点上。

    Neutron Controller Node （网络控制节点）：安装 Neutron L3 Agent，L2 Agent，LBaas，VPNaas，FWaas，Metadata Agent 等 Neutron 组件。

    Storage Controller Node （存储控制节点）：安装 Cinder volume 以及 Swift 组件。

    Compute node （计算节点）：安装 Nova-compute 和 Neutron L2 Agent，在该节点上创建虚机。

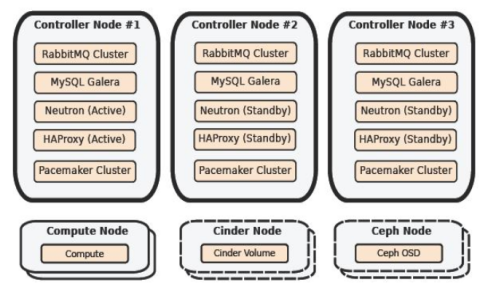

3、生产环境中使用带至少三个控制节点的 HA：Openstack-Ocata系统架构图

 其中：

使用 Pacemaker 控制 Neutron Agent，实现 A/P HA

API 服务运行在多个节点上，使用 HAProxy 实现负载均衡，提供 VIP

RabbitMQ A/A

Mysql A/A

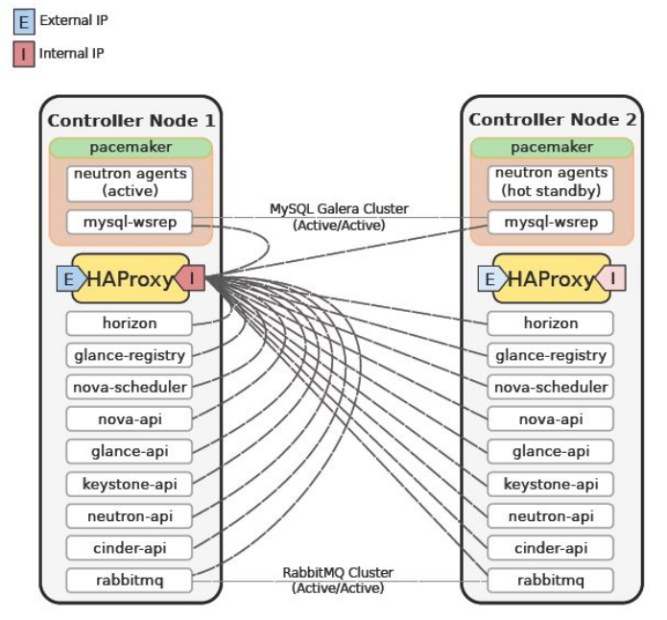

4、各 HA 组件之间的关系：





 二、高可用负责均衡组件

pacemaker：https://www.cnblogs.com/chimeiwangliang/p/7975911.html

haproxy：https://www.cnblogs.com/chimeiwangliang/p/8042190.html
