4. 第一条ORI的实现

4.1ori指令说明

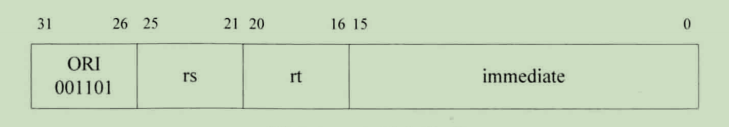

ori是进行逻辑“或”运算的指令，其格式如图：

ori指令的指令码是6’b001101，当处理器发现正在处理的指令的高bit是6’b001101时，就知道正在处理的指令是ori指令

指令用法为将16位立即数immediate进行无符号扩展32位，然后 与索引为rs的通用寄存器的值进行逻辑“或“运算，运算结果保存到索引为rt的通用寄存器中。

• 无符号扩展

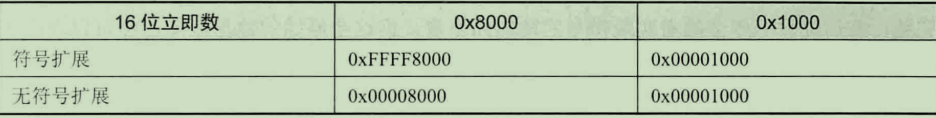

  在MIPS32中，一般将n位立即数扩展为32位。其中，符号扩展是将n位立即数的最高位复制到扩展后的32位数据的高(32-n)位，无符号扩展是将扩展后的32位数据的高(32-n)位都设置为0，可以按照如图理解。


• 通用寄存器
  在MIPS32指令集中定义了32个通用寄存器$0-$31，OpenMIPS实现了这32个通用寄存器，使用某一个通用寄存器只需要给出相应索引，这个索引占用5bit,ori指令中的rs、rt就是通用寄存器的索引，例如：当rs为5’b00011时，表示通用寄存器$3.

4.2 流水线结构的建立

4.2.1 流水线的简单模型

数字电路有组合逻辑、时序逻辑之分，其中时序逻辑最基本的器件是寄存器，此处的寄存器不是MIPS架构规定的通用寄存器$0-$31,是类似于D触发器这种数字电路的基本器件。

寄存器按照给定时间脉冲来进行时序同步操作，其使得时序逻辑电路具有记忆功能。而组合逻辑电路则由逻辑门组成，提供电路所有逻辑功能。

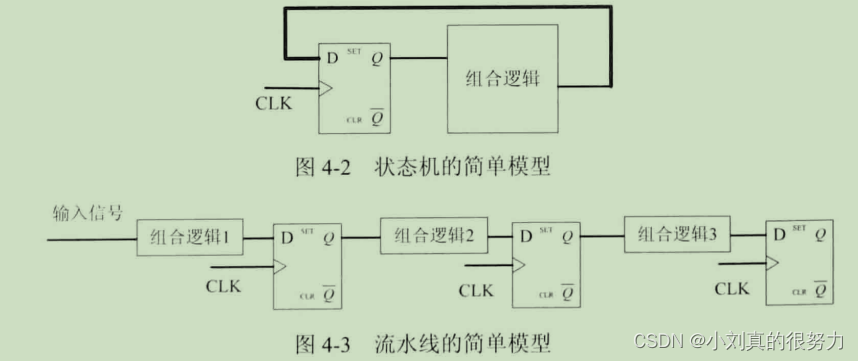

如果寄存器的输入端号入输出端存在环路，这样的电路称为状态机。如果寄存器之间有连接，而没有环路，成为流水线。

在流水线结构中，信号在寄存器之间传递，每传递到一级都会引起相应的组合逻辑电路变化，对这种模型进行抽象描述就是寄存器传输级。(RTL)

4.2.2 原始的OpenMIPS五级流水线结构

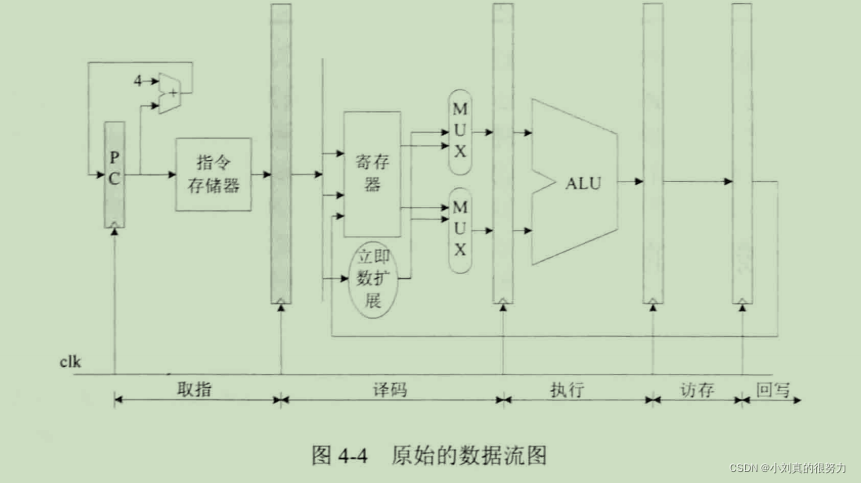

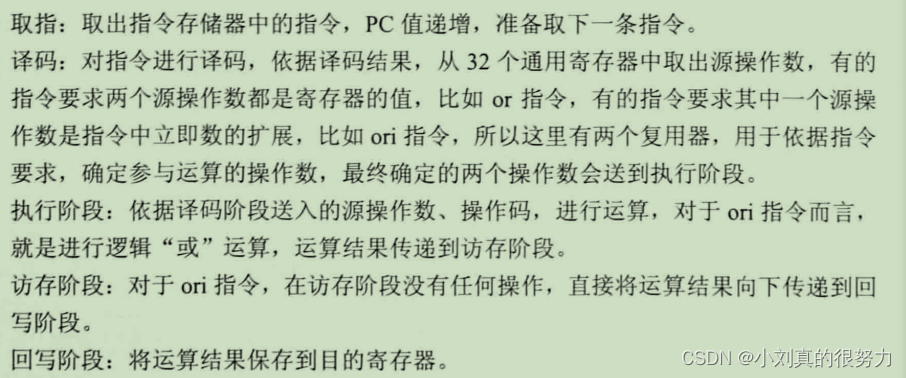

扩充图4-3，可以得到OpenMIPS的原始数据流图，这个数据流图还不完整，后续会随着指令增加而丰富。但是这个原始数据流图已经可以表达本章要实现的ori在流水线中的处理过程了。

图中深色部分对应D触发器，深色部分之间的部分对应组合逻辑

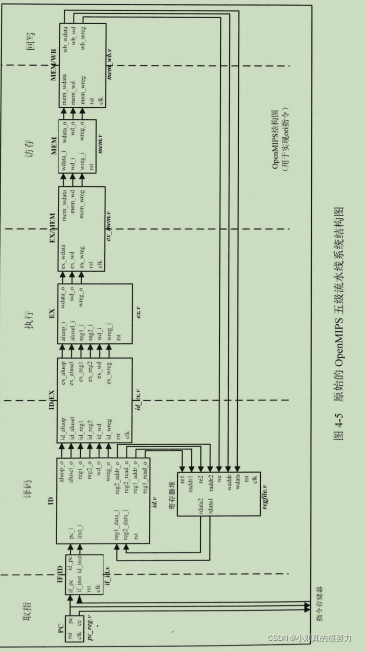

如图是为实现上述数据而设计的OpenMIPS五级流水线系统结构图，图中显示了各个模块的接口、连接关系。

PS：第四章其余部分内容基本为代码及解释，还有Linux虚拟机部分，我们用另一篇文章讲解时间部分，由于书上代码不全，我会配上自己写的代码及理解。
