3串锂电池充电保护板设计

最近开发肌电反馈仪器，需要支持电池供电，所以设计了一款3串锂电池的充电保护板，特此记录一下。
由于第一次涉及电池供电方面的设计，有什么问题，还望大家批评指正，谢谢。下面直接放原理图

首先是电压抬升模块，满足usb充电需求，SY7208支持5V/2A充电，最高抬升电压25V，这里设计电压抬升到13.3V，为后级供电。设备考虑可以支持多电压，增加了一个电压接口VCC_IN，用SS14隔离。

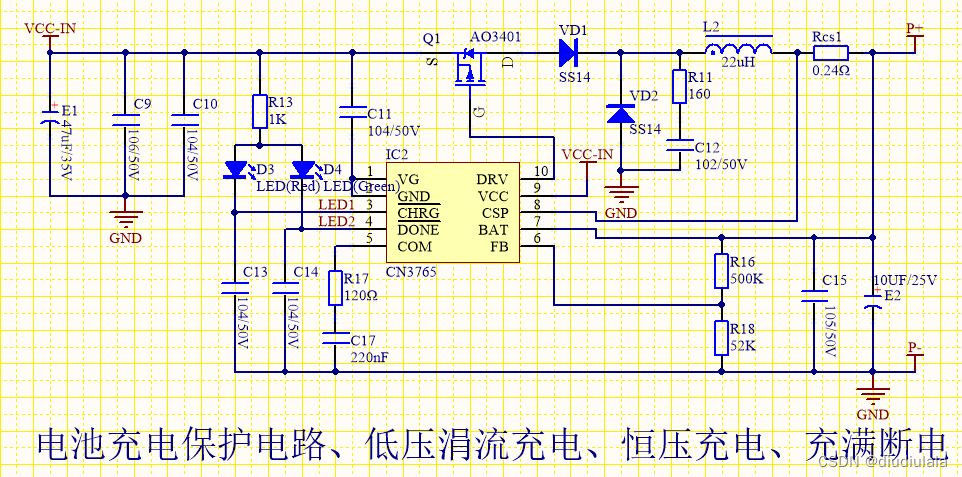

其次是充电保护电路，这里设置恒压充电电压为12.8V左右，CN3765通过采样电阻设置充电电流，由于usb的充电功率限制，充电电流设置为500ma。

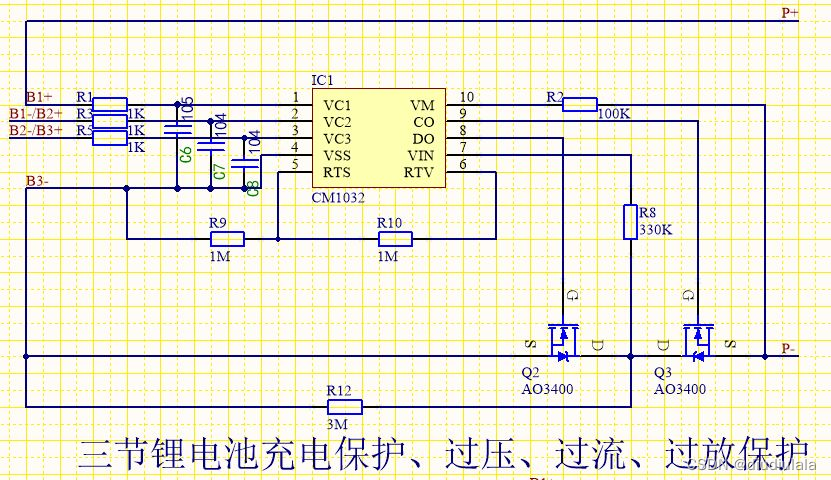

然后是电池的保护电路，采用CM1032的同口不带检流方案。
关于同口和分口，网上是这么说的，同口是指充电和放电用同一个接口，也就只用2根线。分口是指充电和放电是分开的，要3根线。同口的缺点是要求保护板上充电控制和放电控制的MOS一摸一样，放电时电流会经过充电控制MOS，这样就增加了成本、内阻和热量。由于一般情况下电池放电电流要比充电电流大很多，分口充电控制MOS就可以选用较小电流的MOS，放电充电是互不影响的，缺点是要多一根线，有些场合不适合使用。简单地说，同口2线但是会增加内耗，分口3线效率高但是有的场景不适用。

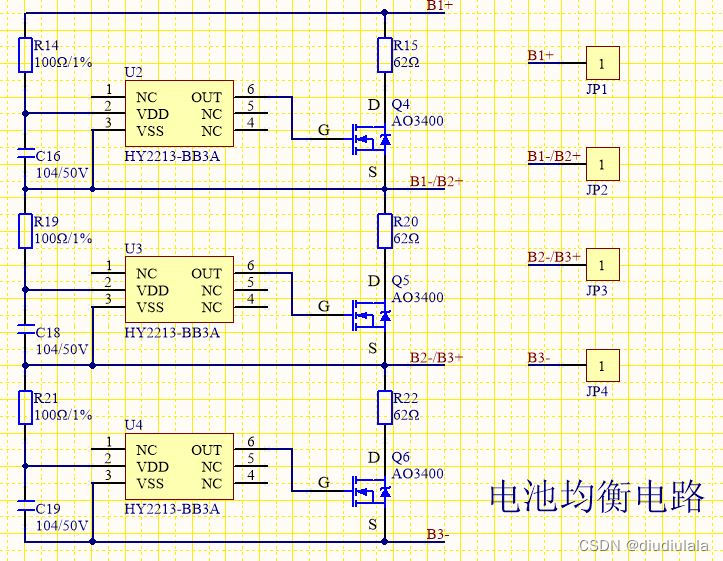

最后是均衡电路，就是一个被动均衡的电路，芯片手册里都有，实际使用可能需要调整下均衡模式下的给电池耗电的负载电阻。
关于主动均衡和被动均衡，这里放个链接，个人觉得说的挺明白的
https://blog.csdn.net/weixin_39935092/article/details/111816650
关于这个3串锂电的设计，欢迎大家讨论，多多批评指正，谢谢。
